Giá đỡ Framework 16 gắn thanh nhôm 1010
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 52
- Bản remix
- 0
- Bình luận
- 0
File 1 914,8 KB
- FrameWork16ExtrusionMount_1775320123.3mf3MF · 914,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #286403
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
Mô tả

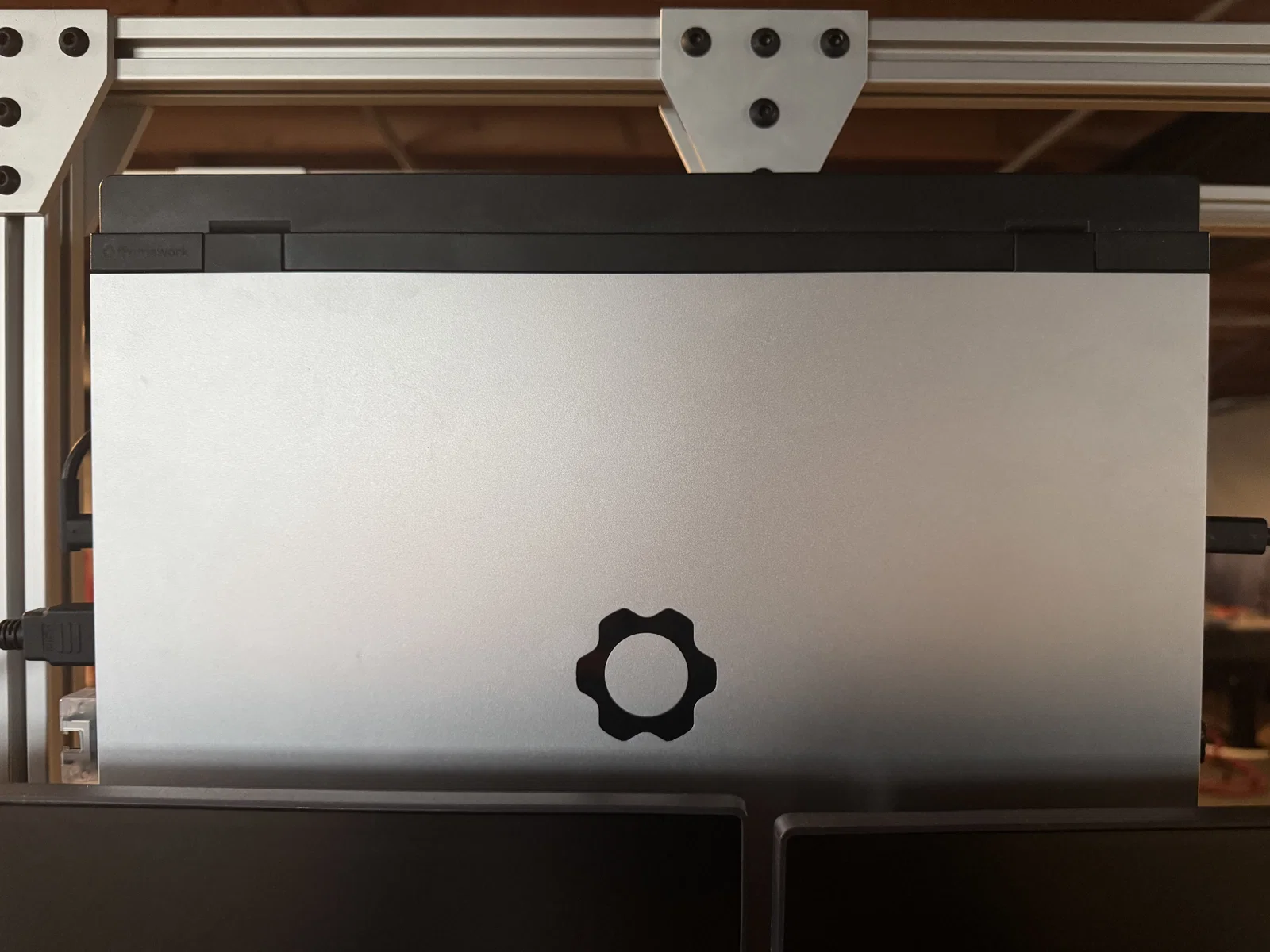

Giải pháp giá đỡ để gắn laptop Framework 16 vào thanh nhôm định hình 1010. Thiết kế này giúp giữ laptop ở tư thế bản lề nằm phía trên khi đóng máy. Tất cả sáu module đầu vào đều có thể truy cập được khi đặt máy vào đế. Laptop cũng có thể được cất giữ ở trạng thái mở màn hình với độ khít vừa phải. Có tổng cộng bốn lỗ bắt vít bên dưới phần thân đế chính, mặc dù chỉ cần dùng hai lỗ là đủ.
Mô hình này ban đầu được thiết kế để gắn vào hai thanh nhôm 1010 đặt dọc, cách nhau 10 inch tính từ tâm (9 inch từ mép trong này sang mép trong kia). Để tiết kiệm vật liệu, bạn có thể cắt bỏ phần giữa của mô hình, khi đó sẽ cần dùng cả bốn lỗ bắt vít trên các thanh nhôm đặt dọc. Điều này cũng cho phép sử dụng các loại laptop có kích thước rộng hơn (tuy nhiên độ dày không thay đổi). Hai lỗ ở mỗi bên chưa được thử nghiệm với ốc trượt đôi (economy double nuts).
Kích thước Laptop tối đa
- Chiều rộng laptop: 14 inch
- Độ dày laptop: 3/4 inch Lưu ý: Có một mặt phẳng nổi bên trong dọc theo đáy/vách sau. Phần này dùng để phân bổ trọng lượng từ chân đế của laptop Framework và có thể gây cấn nếu dùng với các loại laptop khác.
Kinh nghiệm in ấn
Đây là mô hình tự thiết kế đầu tiên của mình và mình mới làm quen với in 3D, nên bạn hãy tham khảo với tâm thế cởi mở nhé.
Lần in đầu tiên, mình in thử một phần góc để kiểm tra độ chính xác của kích thước. Mình in bằng PLA với độ đặc (infill) 15-20%. Kết quả khá khít nhưng mình chưa ưng ý lắm về thiết kế.
Lần in thứ hai, mình in toàn bộ mô hình bằng PETG với độ đặc 50%. Mình đã tinh chỉnh lại mô hình một chút, nhưng kết quả lại hơi quá khít khiến việc đặt laptop vào khi đóng máy không được trơn tru. Ngoài ra, mình chưa loại bỏ nhiều phần vật liệu ở mặt trước nên thành phẩm không sử dụng được.

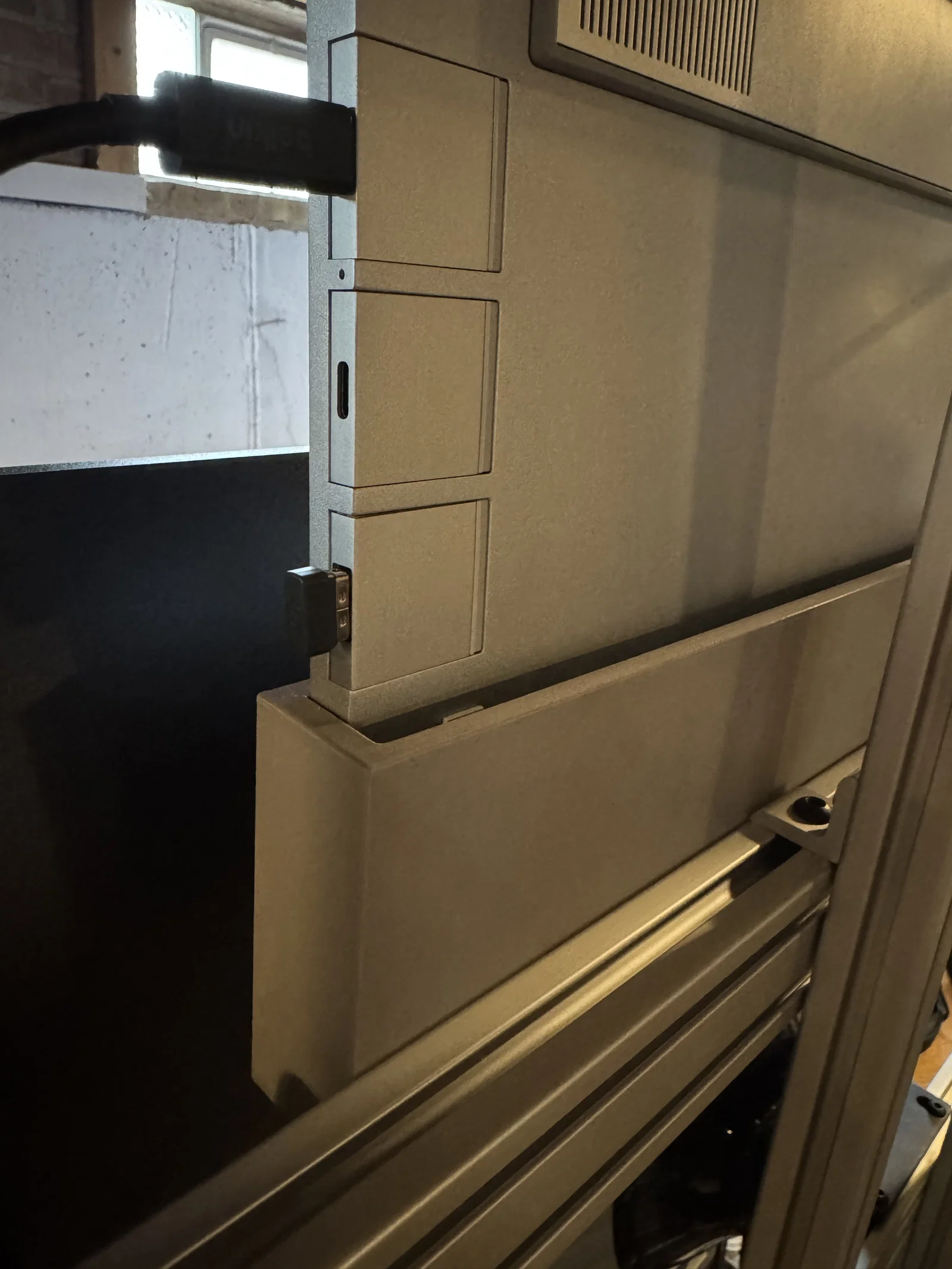

Đến lần in thứ ba, mình nới rộng kích thước bên trong một chút và cắt bỏ bớt mặt trước để giảm thiểu việc sử dụng support. Đây chính là phiên bản hiện tại mình đã đăng tải, xuất hiện trong hình ảnh và mình đang dùng. Mình tiếp tục dùng nhựa PETG với độ đặc 50% kiểu Gyroid.
Mô hình này chiếm toàn bộ diện tích bàn in chéo trên máy Prusa XL của mình. Với các máy in nhỏ hơn, bạn có thể thêm khớp nối đuôi én (dovetail) giữa hai phần trái và phải là ổn.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 1
- Tổng dung lượng
- 914,8 KB
- File lớn nhất
- 914,8 KB
