Hộp đựng dưỡng đo bán kính (Radius Gauges)

Cái hộp này dùng để đựng mấy bộ dưỡng đo bán kính (radius gauges) loại giá rẻ (nhưng vẫn dùng tốt) với ba dải đo hệ mét:

• 1 - 7mm bước nhảy 0.25mm
  • kích thước: 68mm (dài) x 13mm (rộng) x 11mm (dày)
• 7 - 14.5mm bước nhảy 0.5mm
  • kích thước: 80mm (dài) x 20mm (rộng) x 8.5mm (dày)
• 15 - 25mm bước nhảy 0.5mm
  • kích thước: 80mm (dài) x 20mm (rộng) x 9.1mm (dày)

*Dù bộ dưỡng của mình là hệ mét, mình cũng có làm sẵn nắp cho các loại thước đo hệ inch để mọi người tiện dùng.

Mẹo nhỏ: Để "khóa" nắp hộp, bạn cứ ấn chặt và đều tay xuống là được. Khi muốn mở nắp dễ dàng, bạn chỉ cần bóp nhẹ vào một góc để nắp bung ra.

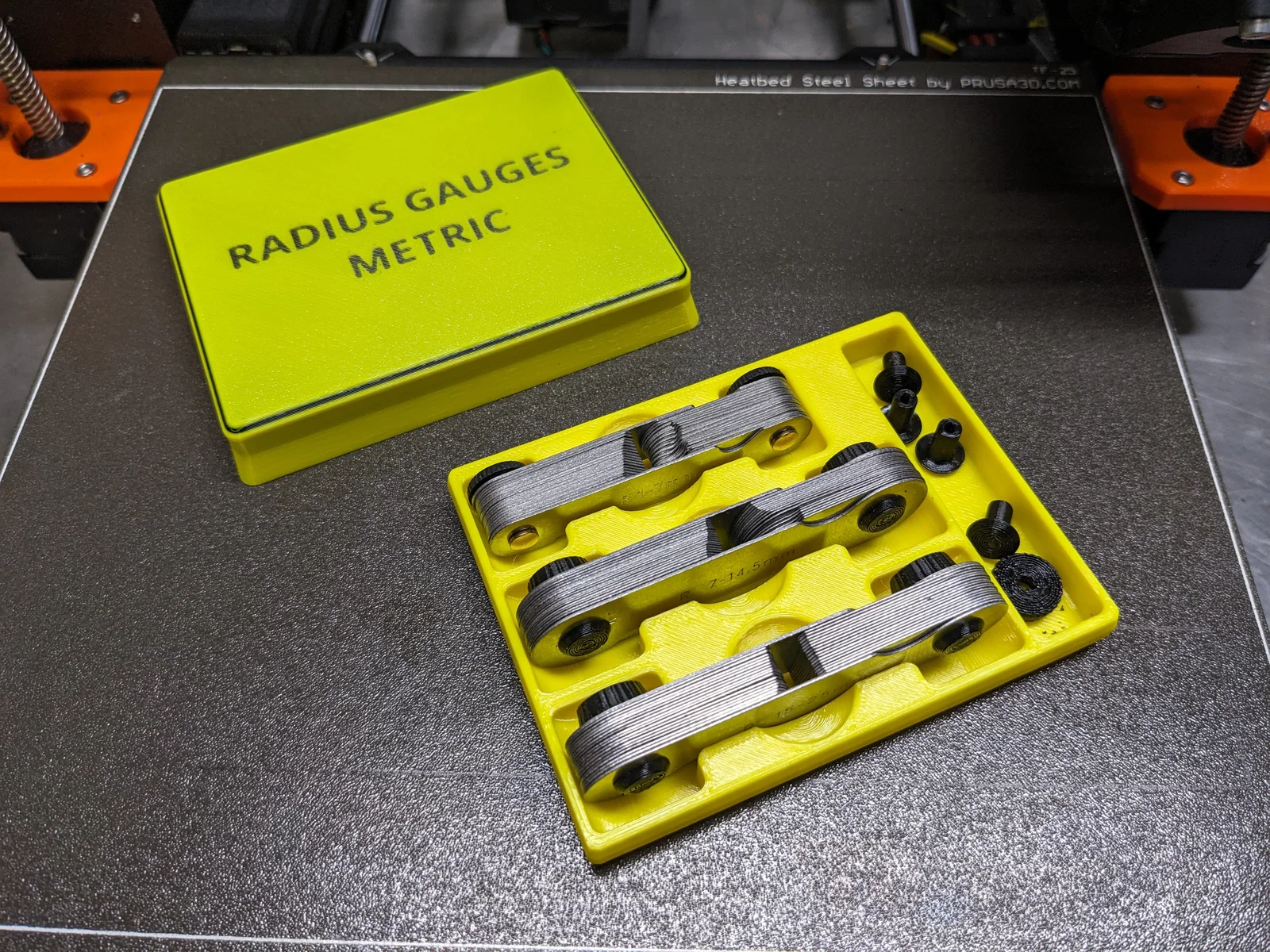

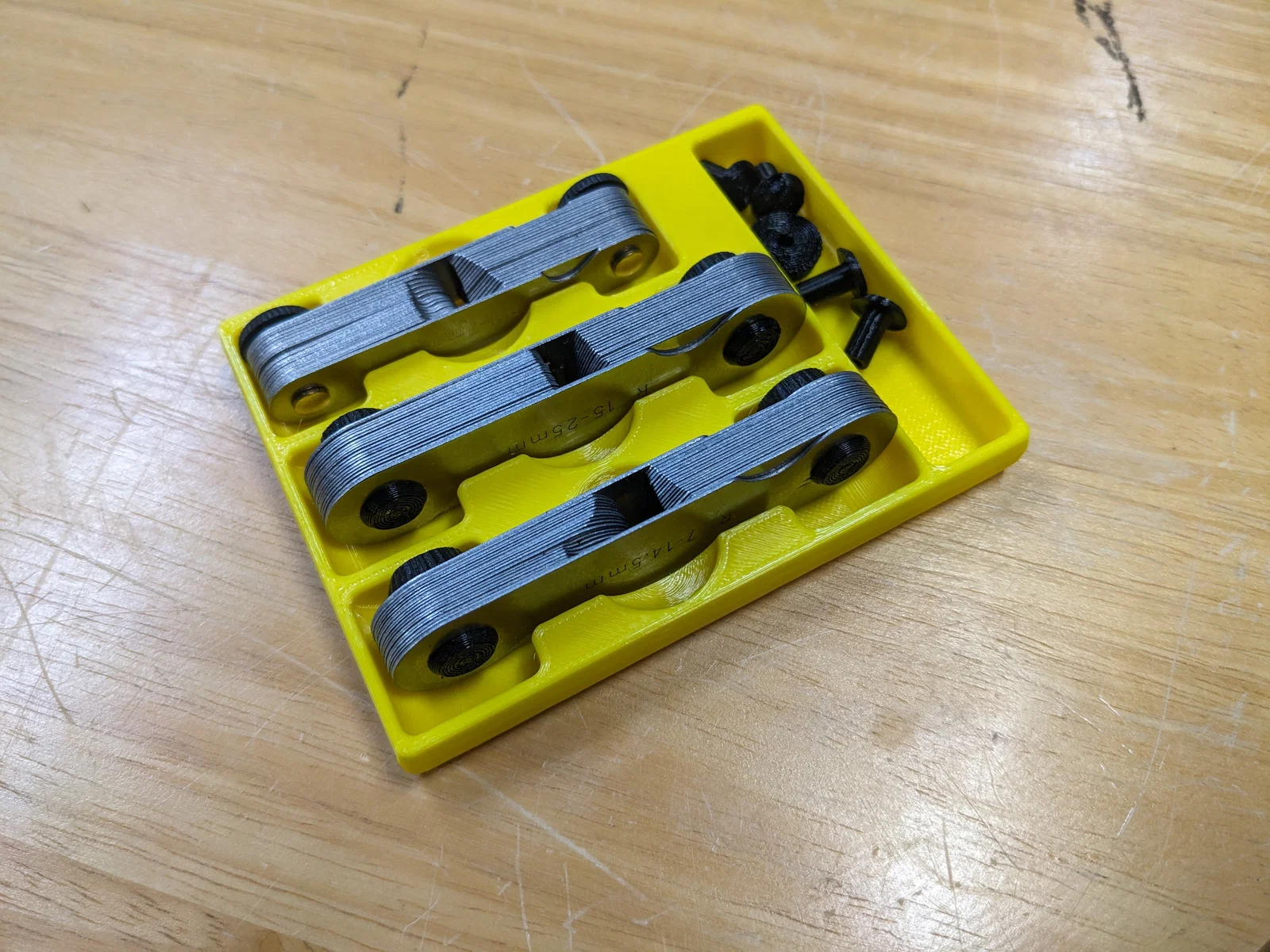

Lưu ý: Hộp có một ngăn để đựng "phụ kiện thay thế" mà mình đã làm ở đây:

Hướng dẫn in

Nên in bằng nhựa PETG với file 3mf đã cung cấp, nếu không thì dùng thông số sau:

• Layer height: 0.2mm
• Perimeters: 2
• Infill: 15% dạng grid

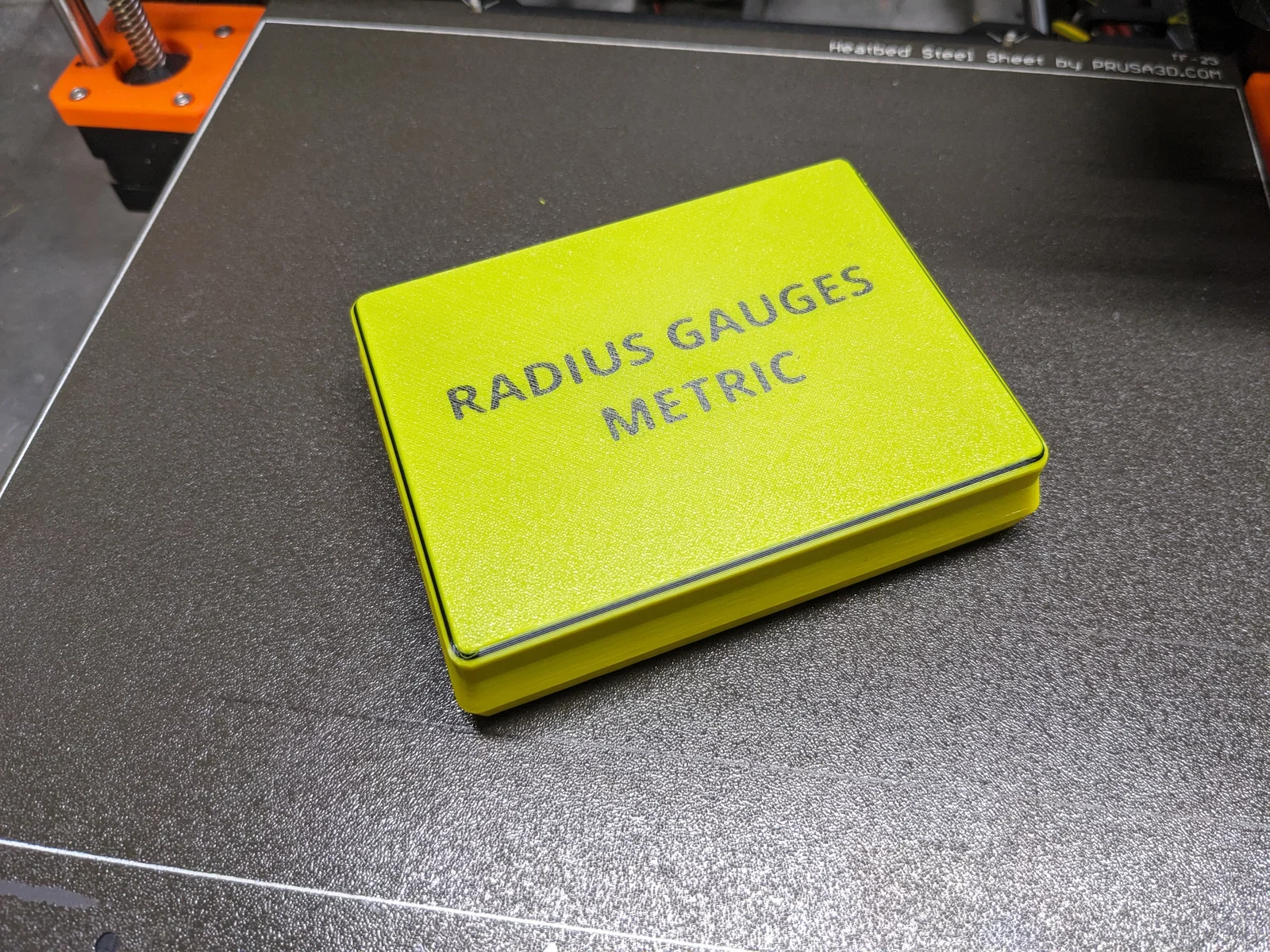

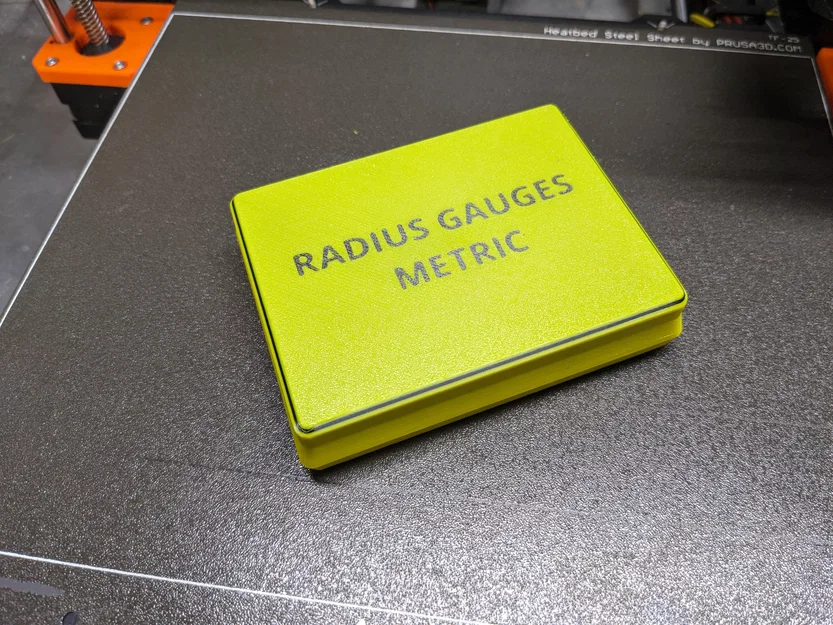

Lưu ý: Mình có chuẩn bị 3 phiên bản cho phần Nắp (Lid):

• Phiên bản trơn không chữ (NoText)
• Phiên bản có chữ khắc chìm (Text)
• Phiên bản in nhiều màu (Colors)*
  • Cách này dùng kỹ thuật đổi nhựa với 3 màu:
    • Lớp đầu tiên bắt buộc phải là nhựa trong suốt.
    • Đổi màu lần 1: Dùng nhựa màu sáng (mình dùng màu vàng).
    • Đổi màu lần 2: Dùng nhựa màu tối (mình dùng màu đen).
    • Đổi màu lần 3: Quay lại màu sáng (màu vàng).

*Phương pháp này dùng lớp nền trong suốt (không chữ) để làm đế cho các ký tự bên trên. Việc này giúp các nét chữ dính chắc hơn vào đế mà vẫn đảm bảo nhìn rõ chữ.

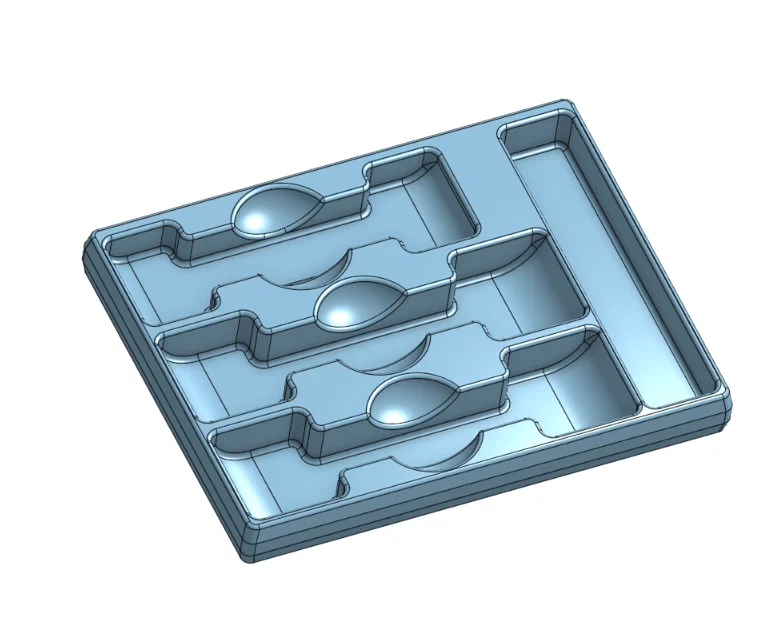

CAD

File OnShape 3D cho mẫu này ở đây:

https://cad.onshape.com/documents/25ba279201b5259484aea94e/w/cd28014829a9daa00304e7c4/e/f2f36bbb1ad8d13cca7ef0b4?renderMode=0&uiState=69c9c07d6b55a4e9a81bf646
