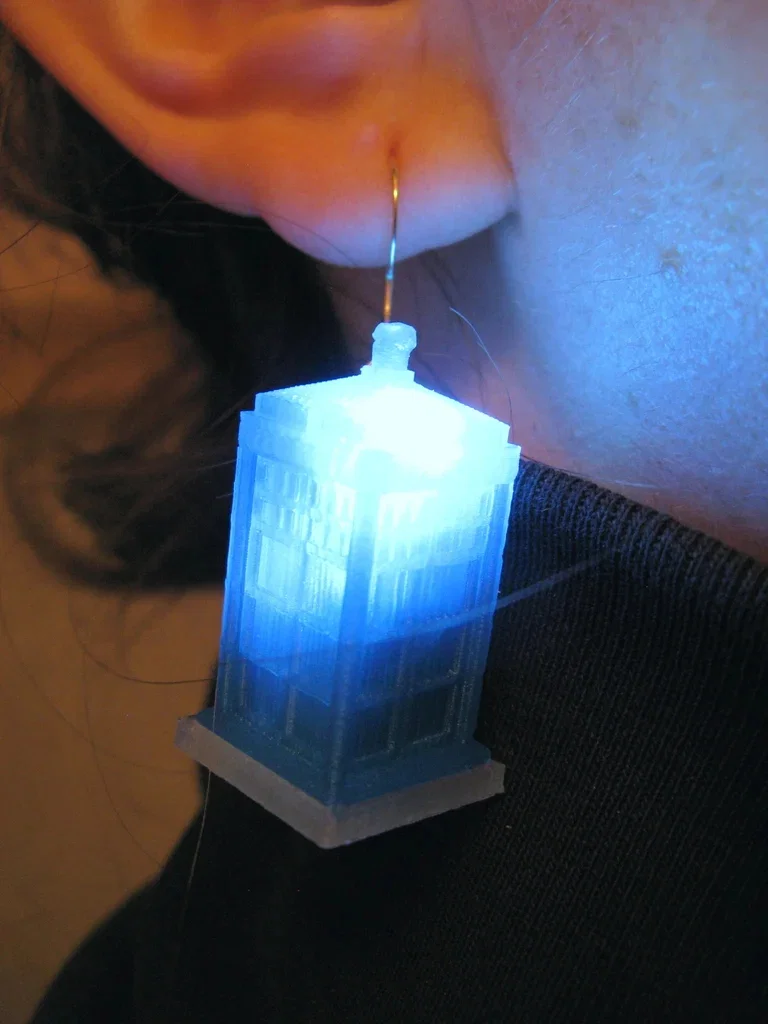

Bông tai TARDIS có đèn LED

Tùy chọn lắp ráp để thêm hiệu ứng đèn LED. Mô hình này đã được in thành công bằng nhựa ABS và PLA trên các máy in Flashforge Creator và Makerbot 1.

Lựa chọn bộ file để in:

• 1 TARDIS
• 1 Nắp dưới (bottom plug) - cho tùy chọn LED hoặc
• 2 TARDIS
• 2 Nắp dưới (bottom plug) - cho tùy chọn LED

Hướng dẫn lắp ráp

In 3D (Cài đặt Makerware đã thành công):

• Độ phân giải: High (chi tiết / chất lượng cao)
• Infill: 15%
• Số lớp vỏ (Shells): 3
• Chiều cao lớp in (Layer Height): 0.1 mm
• Nhiệt độ đầu in: 230C
• Tốc độ in: 80

Vật liệu lắp ráp (cho một chiếc bông tai):

LƯU Ý: Đèn LED sẽ làm tiêu hao pin nhanh vì không có điện trở. Mình khuyên các bạn nên tìm cách thêm điện trở vào mạch. Dưới đây là cách mình đã tự lắp ráp bộ bông tai của mình.

• File STL TARDIS và Nắp dưới (Plug)
• Đèn LED 3volt
• 3 viên pin cúc áo LR41 1.5volt
• Băng keo giấy (không dẫn điện)
• Khuyên tai dạng vòng
• Khoen nối trang sức (jump hoop)

Dụng cụ lắp ráp

• Mũi khoan 1/16 inch
• Kìm mũi nhọn
• Kìm cắt dây

Hướng dẫn lắp ráp bông tai cơ bản

1. In TARDIS (sử dụng các file 'pair' nếu bạn muốn in một đôi).

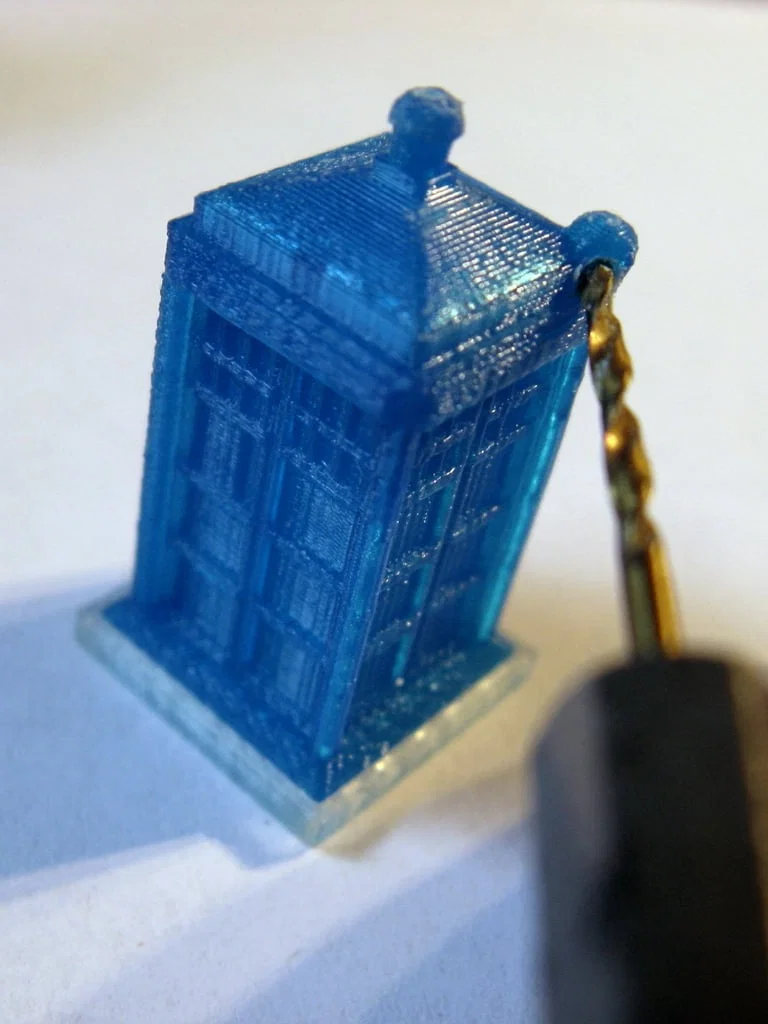

2. Dùng mũi khoan 1/16 inch để khoan một lỗ nhỏ ở đế của phần mấu trên đỉnh TARDIS (xem hình). Tốt nhất là nên khoan bằng tay thay vì dùng máy khoan điện.

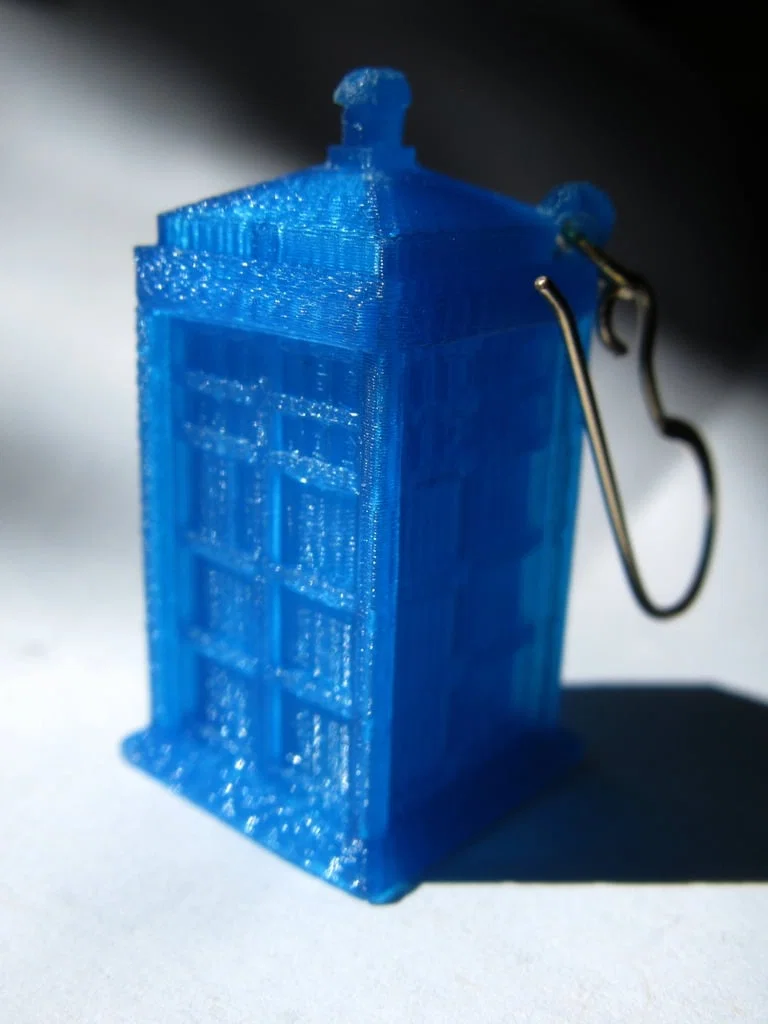

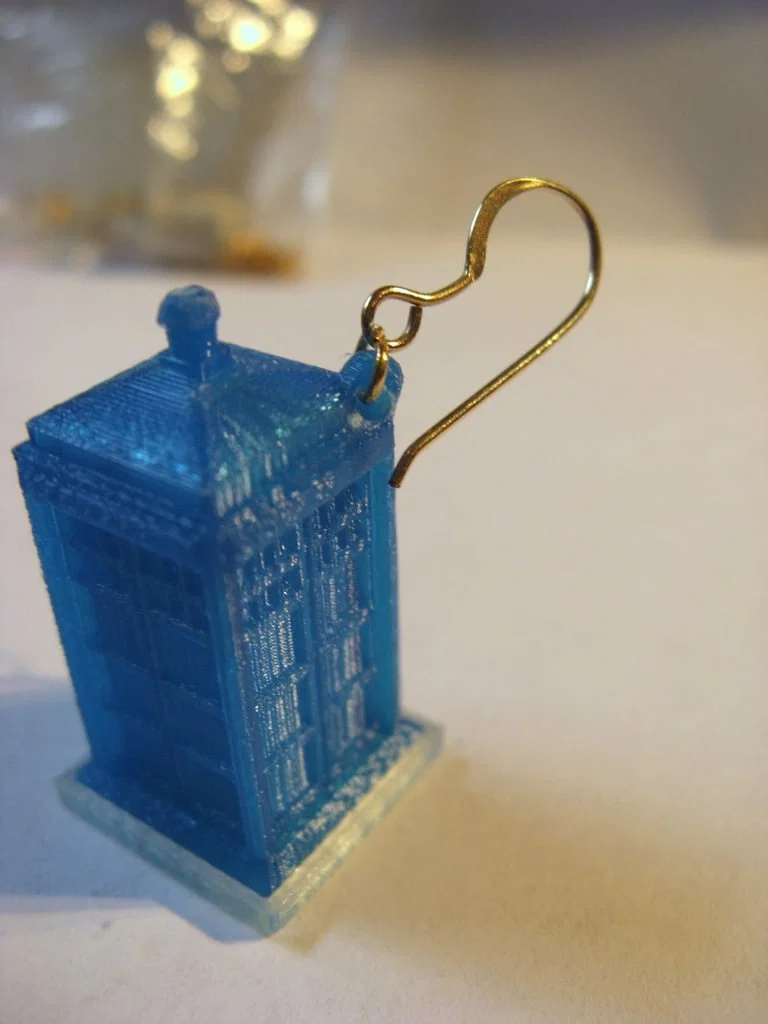

3. Gắn khoen nối vào lỗ trên mấu và xỏ qua khuyên tai. Dùng kìm để đóng khép khoen lại.

Hướng dẫn lắp ráp hiệu ứng đèn LED

1. In phần nắp (sử dụng các file 'pair' nếu muốn in một đôi) - có thể làm bước này cùng lúc với Bước 1 của phần lắp ráp cơ bản.
2. Dán các viên pin cúc áo thành một cột bằng băng keo, để trống phần trên và dưới của cột pin. Đảm bảo các viên pin được xếp cùng chiều (cực dương nối với cực âm).

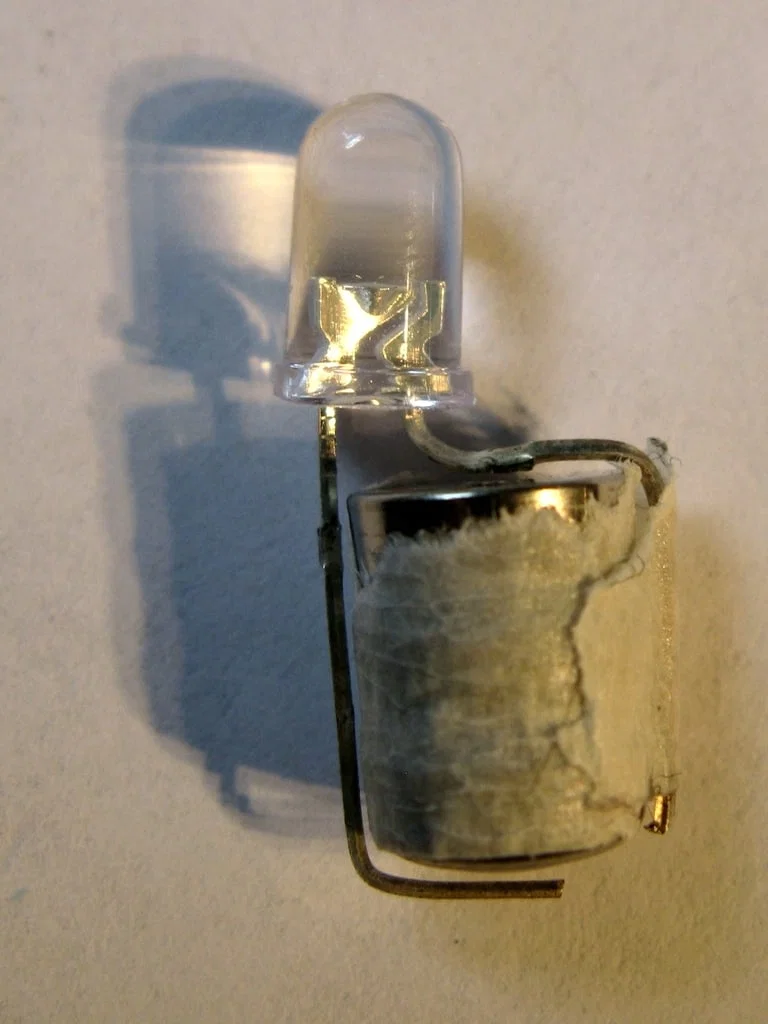

3. Bẻ dây đèn LED theo hình minh họa. Đầu dây dài hơn là cực dương, cần tiếp xúc với mặt trên cùng của cột pin (phần mặt trơn của pin). Bạn có thể sẽ cần cắt ngắn dây này. Mình cũng khuyến khích dùng băng keo cố định dây LED vào cột pin. Để đầu dây phía dưới không chạm vào cột pin, nhưng khi ấn nắp từ dưới lên, dây sẽ chạm vào đáy pin để hoàn thành mạch điện.
4. Đưa bộ đèn LED/pin đã dán vào bên trong TARDIS sao cho đèn LED nằm ở trên cùng.

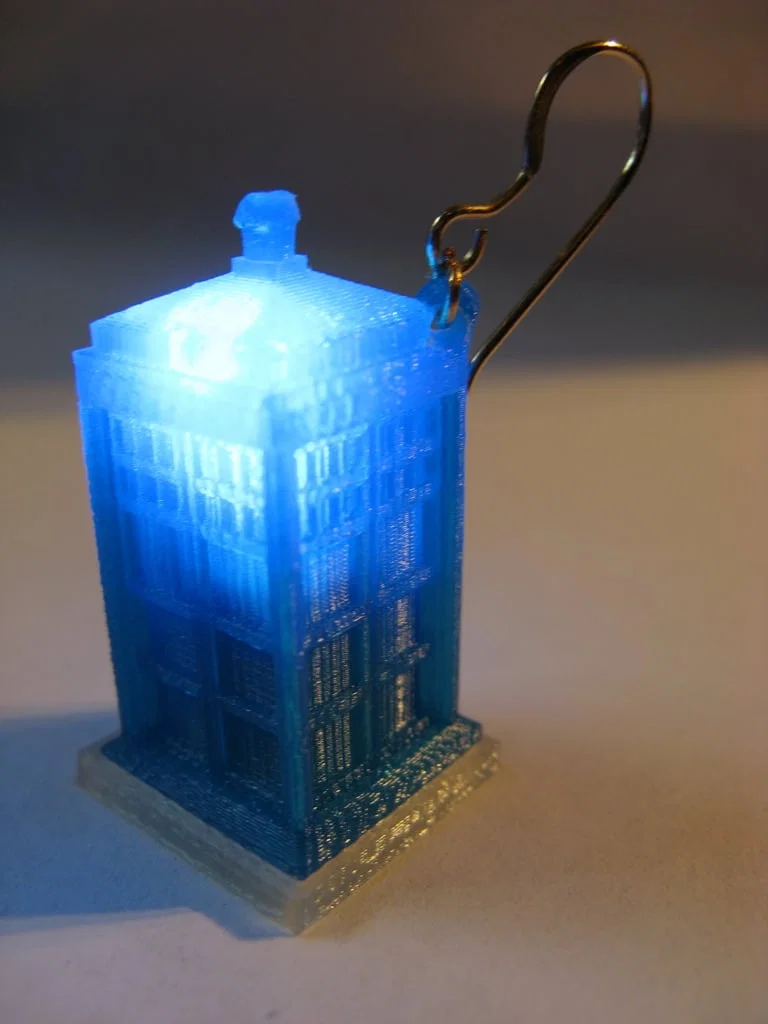

5. Đậy nắp dưới vào để bật đèn (việc này đẩy dây dưới chạm vào đáy cột pin, hoàn thành mạch điện). Có thể cần dùng chút lực để nhấn nắp vào khớp.
