Meshtastic Node di động "TinyTiny" siêu nhỏ gọn dùng bo mạch X-Mini-Faketec

LƯU Ý QUAN TRỌNG!

Tôi có lập một kênh Discord cho các dự án camera nhiệt của mình, nhưng tôi sẽ thêm cả kênh #meshtastic vào đó phòng khi các bạn có câu hỏi hoặc gặp vấn đề gì. Nhờ mọi người chỉ thảo luận trong kênh meshtastic cho các câu hỏi liên quan, vì các kênh còn lại CHỈ dành cho dự án camera nhiệt thôi nhé!

https://discord.gg/Ce9BJ2DK3j

**_

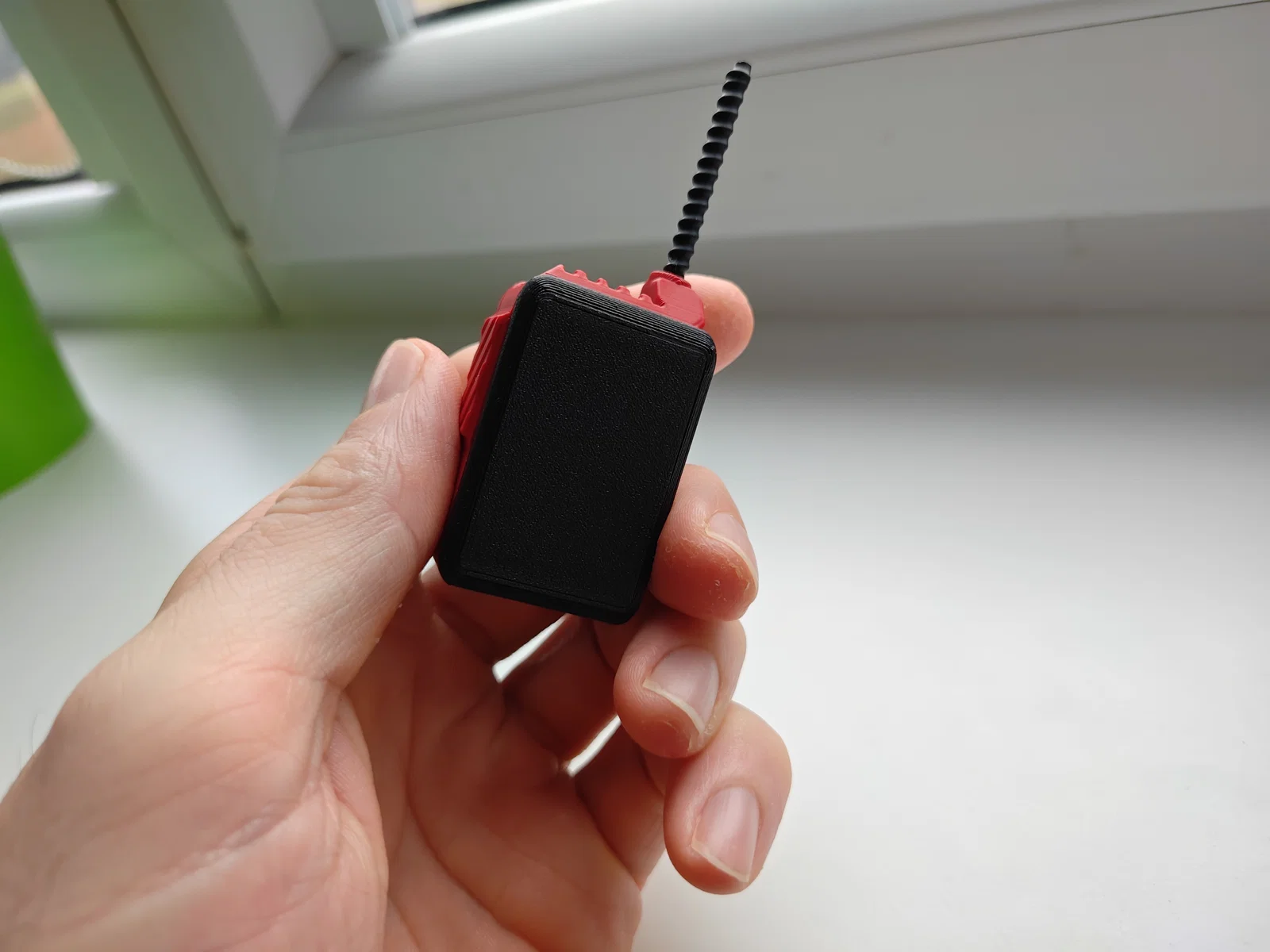

Nắp lưng có lỗ gắn móc khóa/dây đeo sẽ sớm được cập nhật!

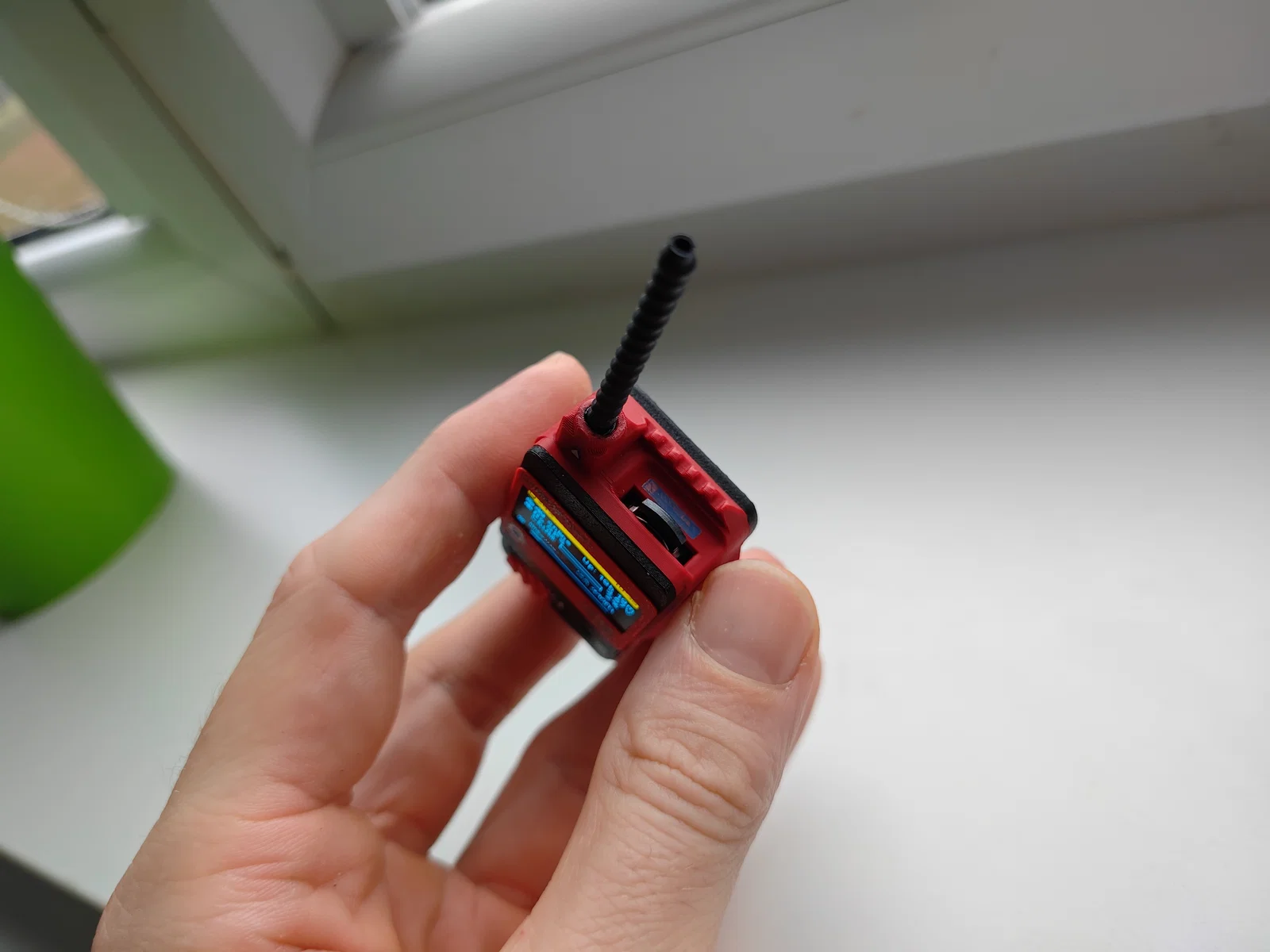

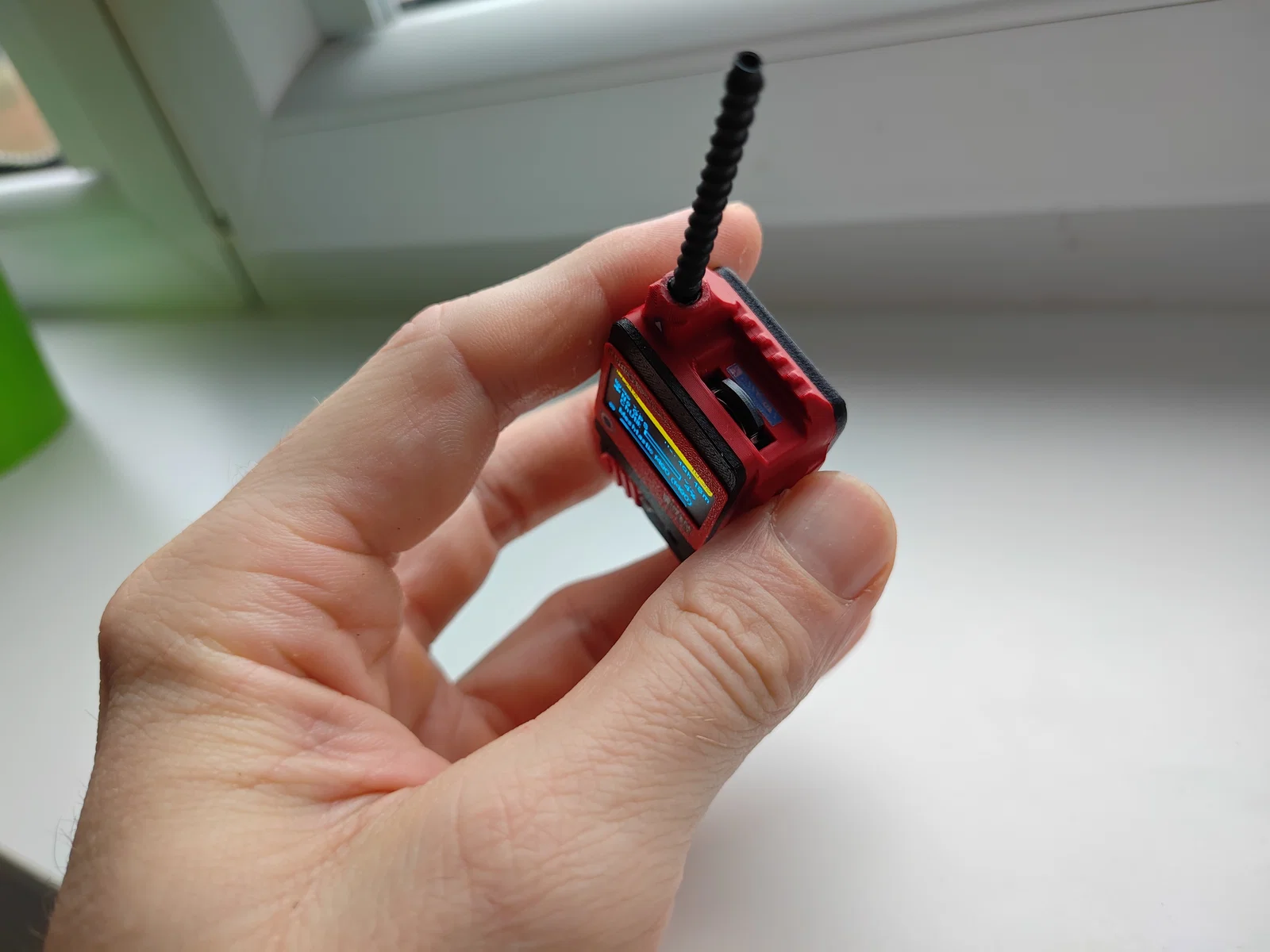

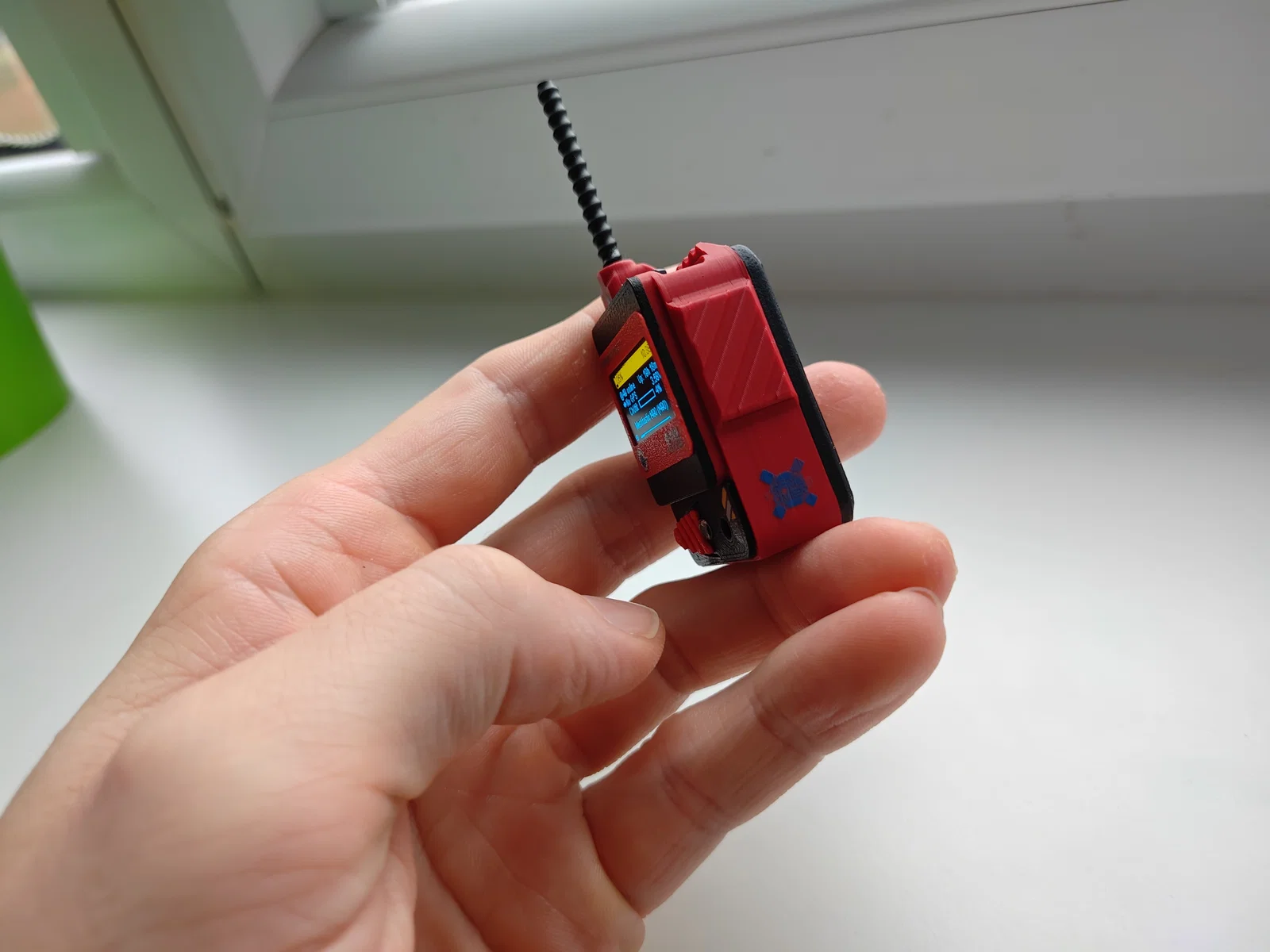

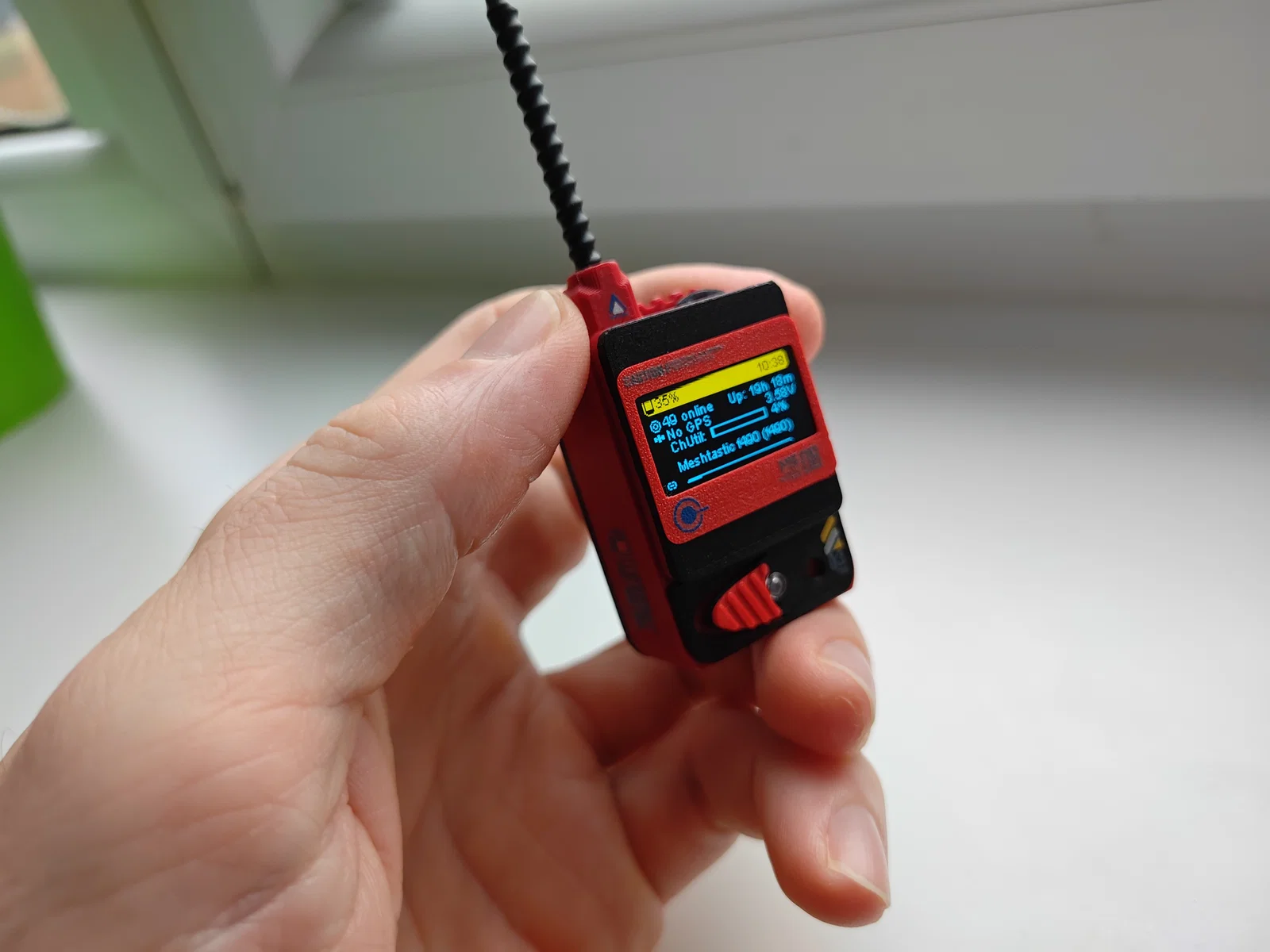

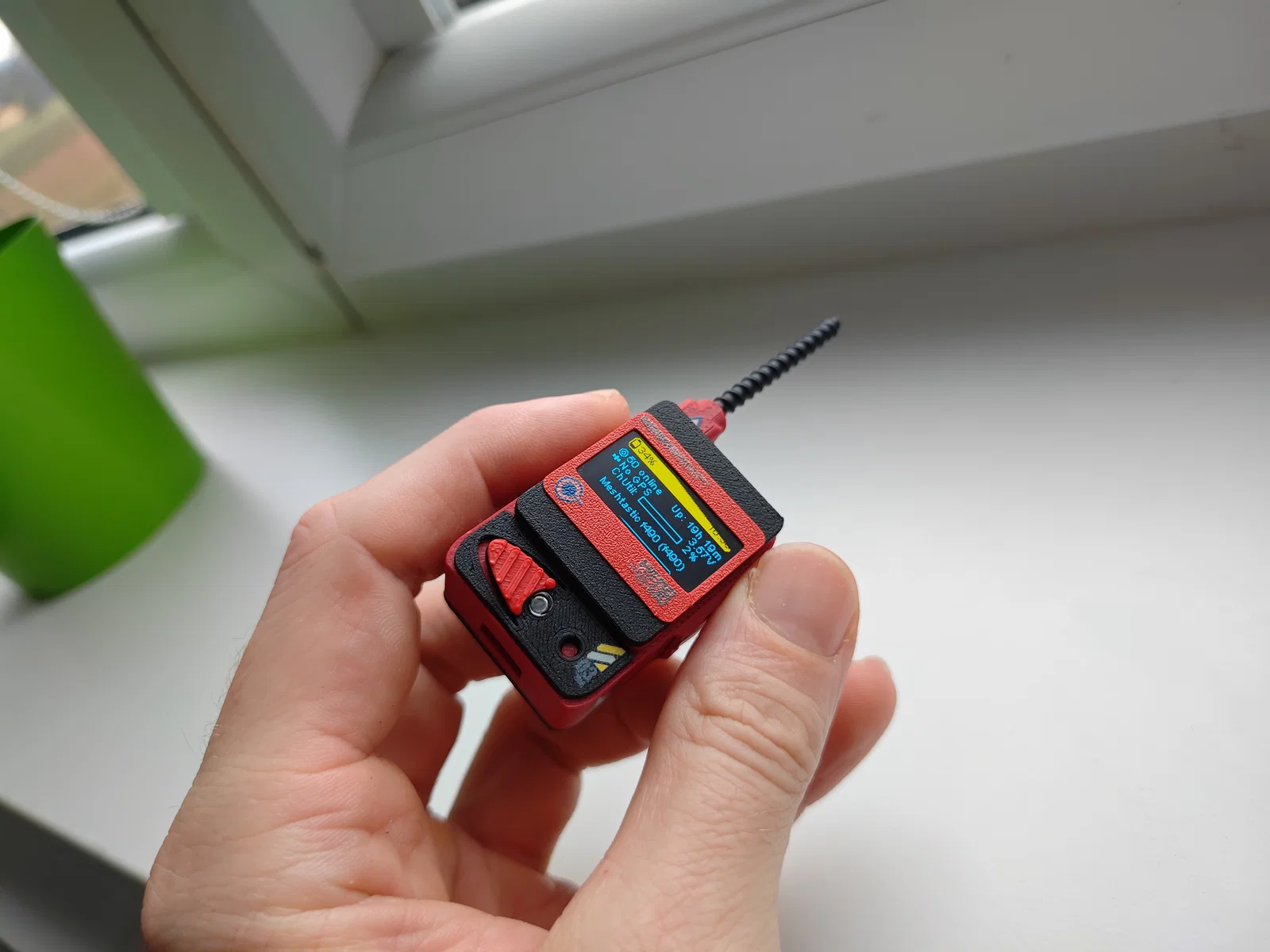

Đây là phiên bản "Mighty-tiny" đã được tinh giản, loại bỏ module GPS, anten, viên pin 18350 1600mAh cồng kềnh và cảm biến môi trường. "Tinytiny" hiện vẫn giữ lại các tính năng cốt lõi của một node như màn hình, phím điều hướng, nút lập trình, nút reset, còi báo, đèn LED thông báo, motor rung và sử dụng viên pin Lipo 400mAh nhỏ gọn, nhẹ hơn nhiều. Với thời gian hoạt động từ 2-3 ngày tùy vào cách sử dụng, khuyến khích các bạn để thiết bị ở chế độ Client_Mute.

Quá trình lắp ráp cũng dễ dàng hơn nhiều vì không phải lo lắng về đống dây nhợ lằng nhằng; bạn chỉ cần lắp bo mạch Xmini-Faketec vào, các linh kiện bên ngoài chỉ còn màn hình, motor rung và pin là xong.

Bạn có thể tải PCB cần thiết trên GitHub của tôi hoặc sử dụng trực tiếp file gerber đính kèm. Link GitHub: lupusworax/MeshtasticMini-ultimate-: An improved and updated variant of the original Meshtastic Mini

Chỉ cần tải file “gerber.zip” lên nhà sản xuất bạn chọn và đặt số lượng PCB muốn làm, cực kỳ đơn giản!

BOM cho bo mạch MiniX-Faketec: https://onedrive.live.com/:x:/g/personal/2C67368A838F1199/ET8Aq4KHNdJKmKTWteWQwgABc_6ukWMk-eV6PkVx-6z_GQ

Danh sách linh kiện:

File Gerber cho MiniX-Faketec bạn có thể tìm trong file đính kèm, sẵn sàng để gửi cho JLCPCB hoặc bất kỳ đơn vị sản xuất PCB nào.

Dây điện 0.3mm: Link AliExpress

Pin Lithium Polymer 502530 400mAh (có thể lắp vừa loại lớn hơn như 602530 hoặc 702530 với dung lượng tới 500mAh nhưng tôi chưa thử nghiệm!): Link AliExpress

Motor rung: Link AliExpress

Lưu ý quan trọng!:

Trước khi lắp bo mạch chính vào vỏ, hãy đảm bảo bạn đã loại bỏ sạch sẽ hoàn toàn nhựa support!

Đối với màn hình OLED, tôi khuyên bạn nên hàn sẵn dây vào màn hình trước, luồn dây qua lỗ vuông rồi mới hàn vào bo mạch. NẾU bạn dùng dây đồng tráng men giống tôi thì tất cả dây sẽ cùng màu, đừng dán khung lên trên màn hình cho đến khi bạn đã kết nối và kiểm tra xong màn hình với bo mạch, nếu dán sớm quá bạn sẽ không biết dây nào nối với chân nào đâu!

TÙY CHỌN:

Mọi người cứ hỏi tôi mua mấy tấm sticker phong cách cyberpunk ở đâu, đó là decal chuyển nước thường dùng cho mô hình Gundam, bạn có thể tìm ở đây:

https://de.aliexpress.com/item/1005005513789895.html

Mẹo đổi màu màn hình dễ dàng: Bạn có thể biến màn hình OLED màu xanh dương thành màu xanh lá cây bằng cách dán một lớp băng keo Kapton lên trên! Băng keo Kapton dùng để cách điện các linh kiện tránh bị chập mạch và cũng dùng cho việc đổi màu màn hình này luôn.
