Đầu nối pin DJI Mavic 3 dành cho bộ sạc RC

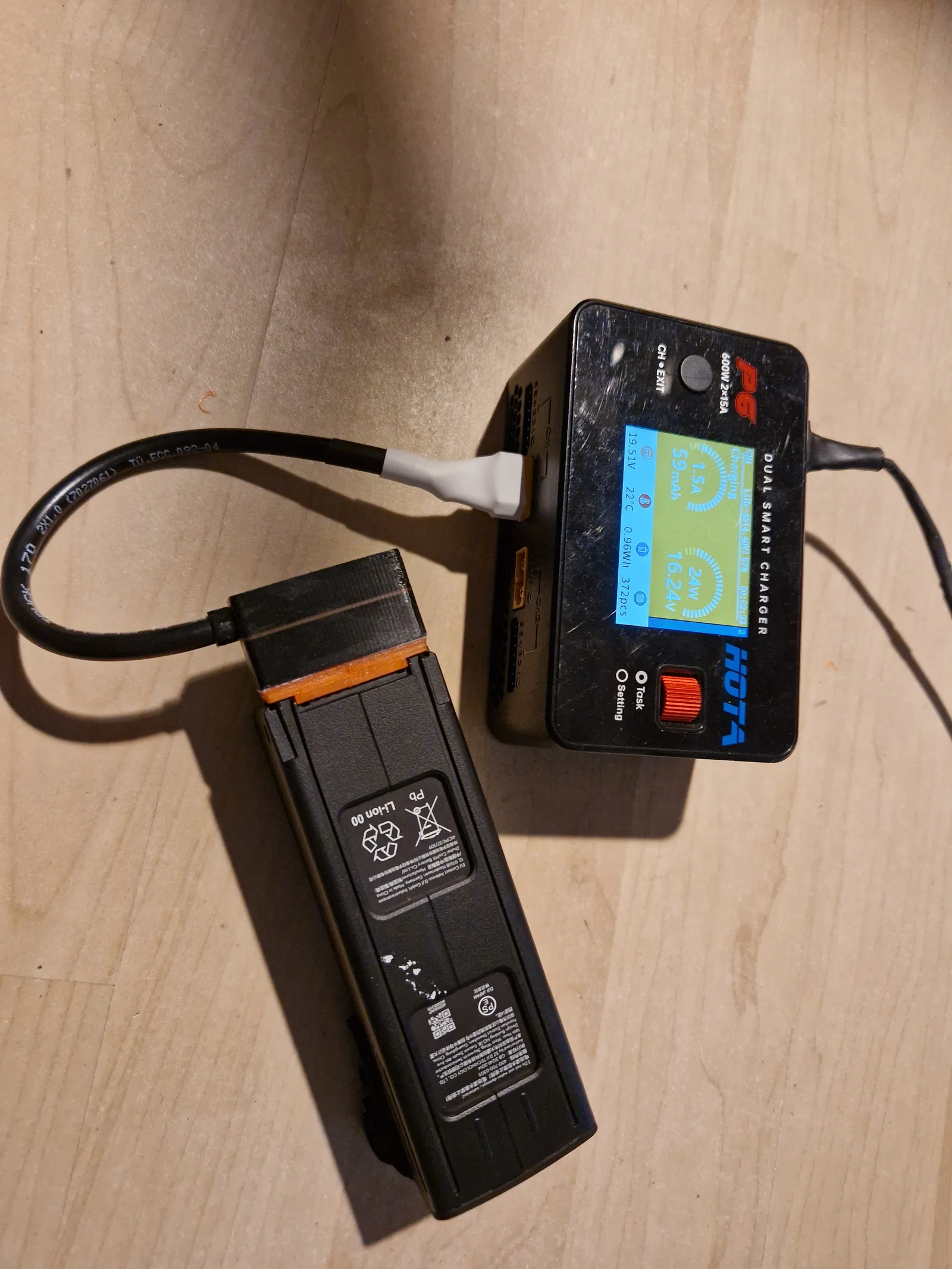

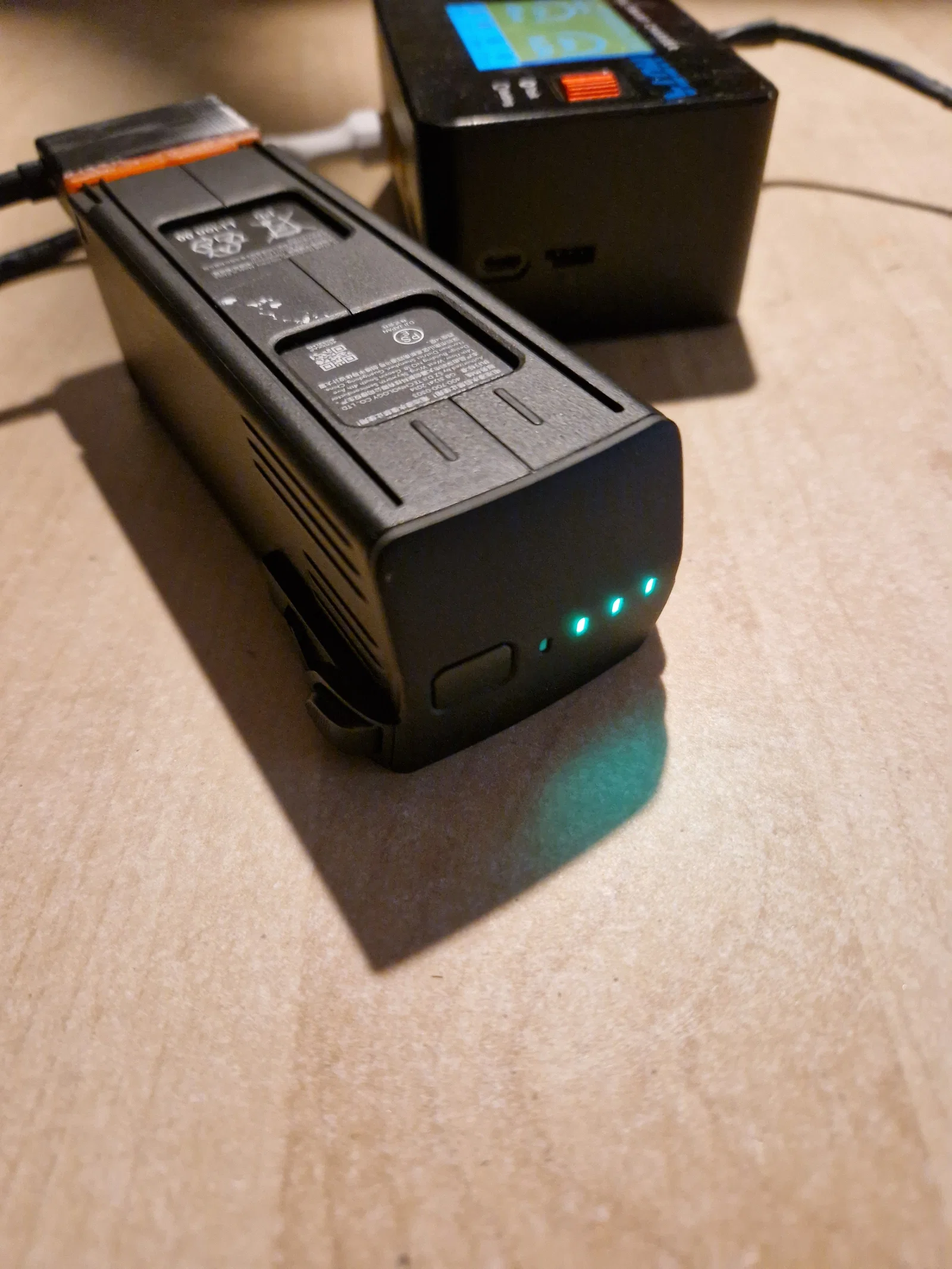

Tôi thường xuyên bay nhiều pack pin cho công tác tìm kiếm cứu nạn (S&R) các nhiệm vụ liên quan đến động vật hoang dã trước mùa thu hoạch bằng drone Mavic 3 Thermal, nên tôi cần một giải pháp sạc nhanh và di động ngay tại hiện trường. Vì đã có sẵn các bộ sạc RC mạnh mẽ, tôi tự thiết kế một bộ chuyển đổi cho pin Mavic 3. Với thiết bị này, anh em có thể sạc pin Mavic 3 bằng các bộ sạc RC linh hoạt và mạnh mẽ:

• Sạc độc lập nhiều viên pin
• Sạc nhanh lên đến 3C (~20 phút)
• Chế độ sạc/xả về mức lưu trữ 60%
• Sạc di động từ pin dự phòng công suất lớn

Phần cứng cần thiết: Có hai phiên bản gồm 2 mảnh hoặc 3 mảnh; phiên bản 3 mảnh sẽ dễ lắp ráp hơn. Cần sử dụng đầu cốt dẹt (Flachstecker) loại không bọc cách điện 4,8x0,5mm 0,5-1mm².

Phần vỏ được thiết kế cho cáp có đường kính 6mm. Tôi dùng loại cáp Lapp ÖLFLEX TRUCK 170 FLRYY 2x1.0.

Hy vọng mọi người sẽ nhấn "Like" và đăng tải hình ảnh sản phẩm đã in nếu thấy thiết kế này hữu ích.
