Nắp che vòng bi cho Veteran Sherman Max

Vòng bi zin bị hỏng sau một mùa đông do nước lọt vào. Sau khi thay vòng bi mới, mình đã thiết kế thêm nắp che để ngăn tình trạng này lặp lại.

Anh em lưu ý là mình thiết kế mẫu này hơi vội và không dùng thước kẹp, nên hãy cân nhắc trước khi in nhé. Hiện tại mình đã lắp lên xe rồi, chắc phải chờ tầm một năm nữa mới biết độ bền thực tế ra sao.

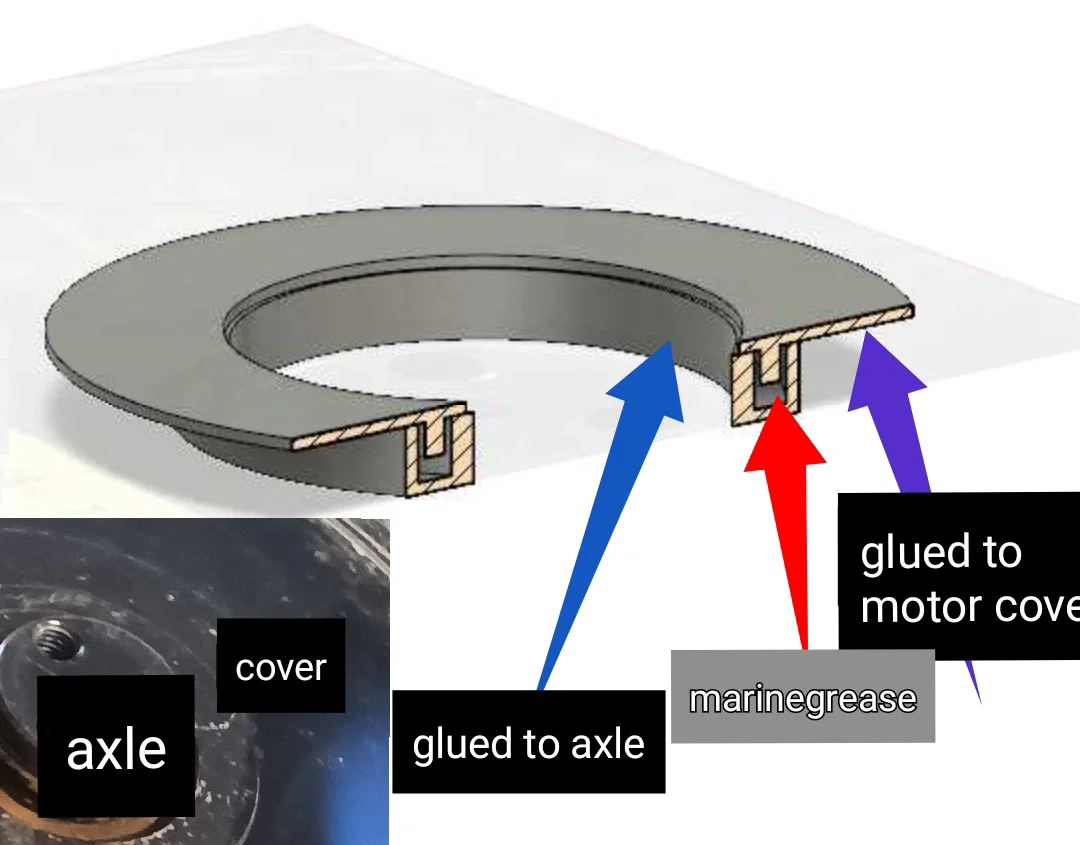

Nguyên lý hoạt động rất đơn giản: dùng mỡ chịu nước (marine grease) hoặc loại mỡ thật đặc để ngăn nước, còn nắp che giúp giữ mỡ và chắn bụi bẩn.

Sử dụng vòng bi 6008-2RS cho Veteran Sherman Max.

Hướng dẫn lắp đặt:

1. Bôi mỡ đặc vào rãnh.
2. Dán hai mảnh lại với nhau bằng loại keo có khả năng làm kín. Mình dùng keo silicon RVT không ăn mòn.
3. Chờ keo khô rồi quay thử trục để kiểm tra. Nắp che không được gây cản trở hay tạo ra tiếng ồn lạ khi vận hành.

Ngoài ra, bạn có thể dùng thêm một ít keo 502 hoặc epoxy nhanh để cố định nắp che trong lúc chờ keo làm kín khô hẳn.
