Bộ ngàm lắp chắn bùn thấp cho BTM Wildfire

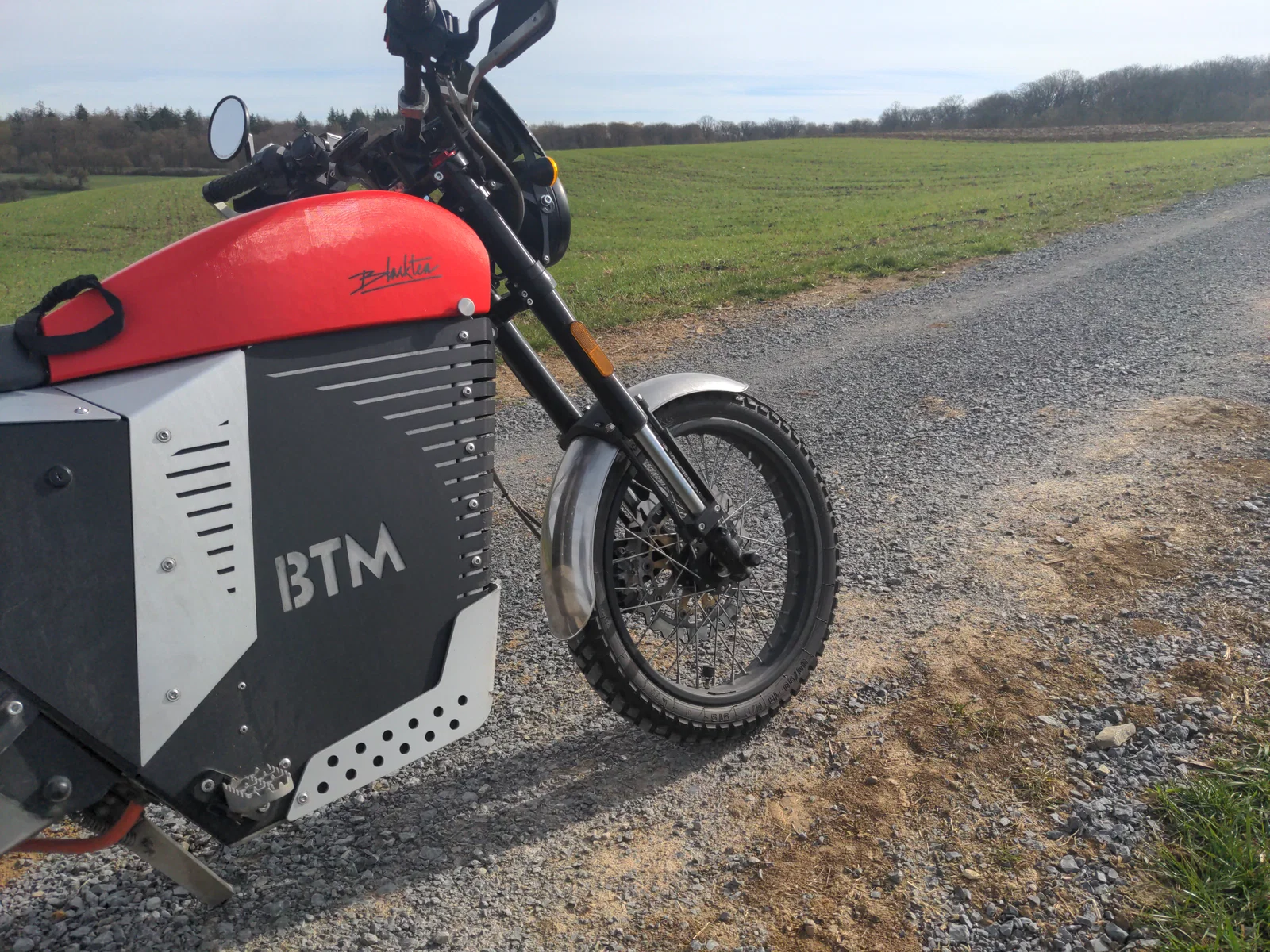

Bộ ngàm thiết kế riêng để lắp chắn bùn zin ở vị trí thấp sát bánh xe trên xe BTM Wildfire, giúp tăng khả năng chắn bùn văng hiệu quả. Thiết bị gắn vào phần phuộc di động nên sẽ di chuyển theo bánh xe. Hiện chỉ hỗ trợ dòng phuộc 33mm.
Mô tả
Mình tạo ra bộ ngàm này để tăng cường khả năng chắn bùn, vì vị trí lắp đặt chắn bùn nguyên bản không đem lại hiệu quả che chắn tốt như mong đợi.

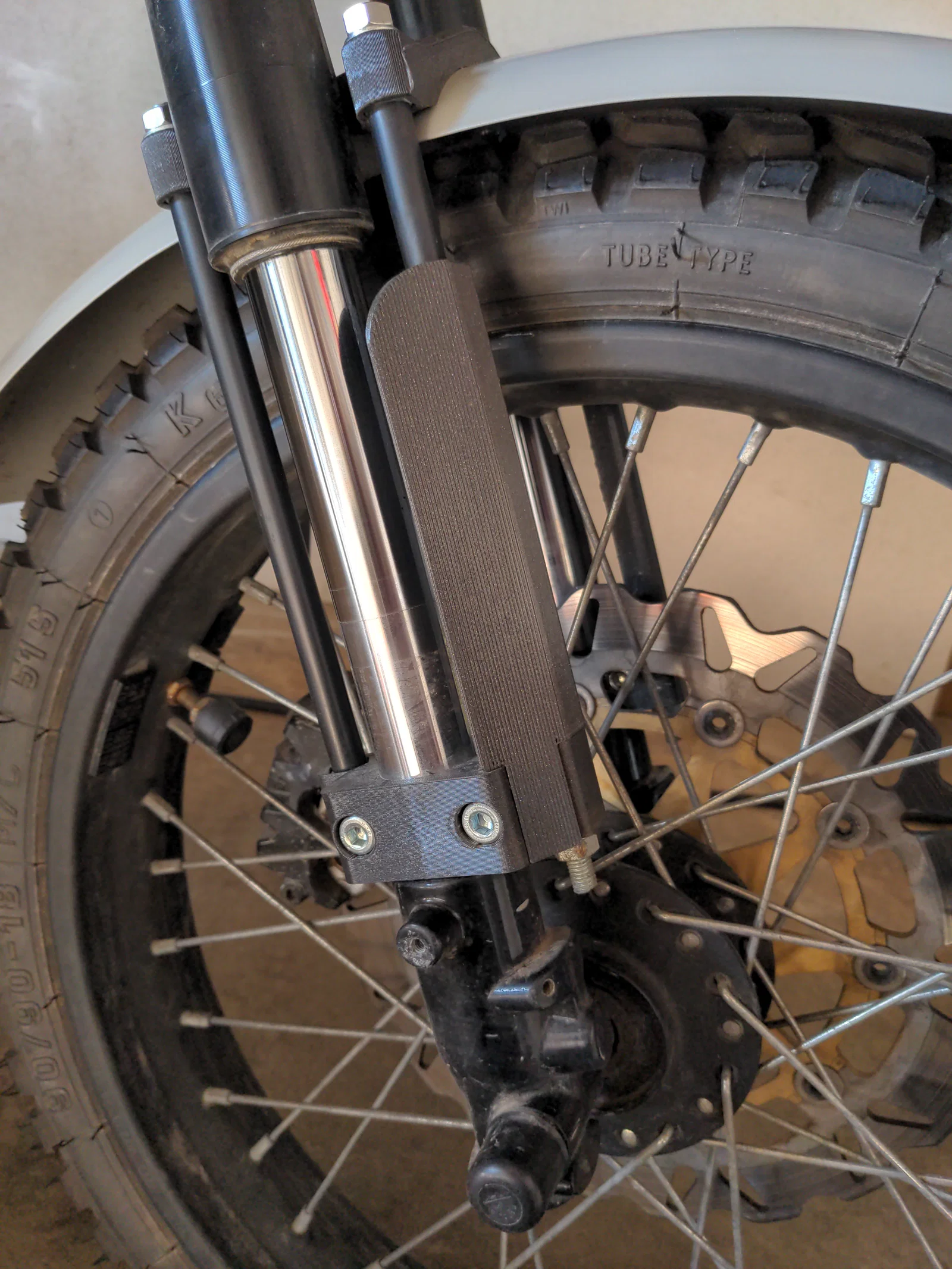

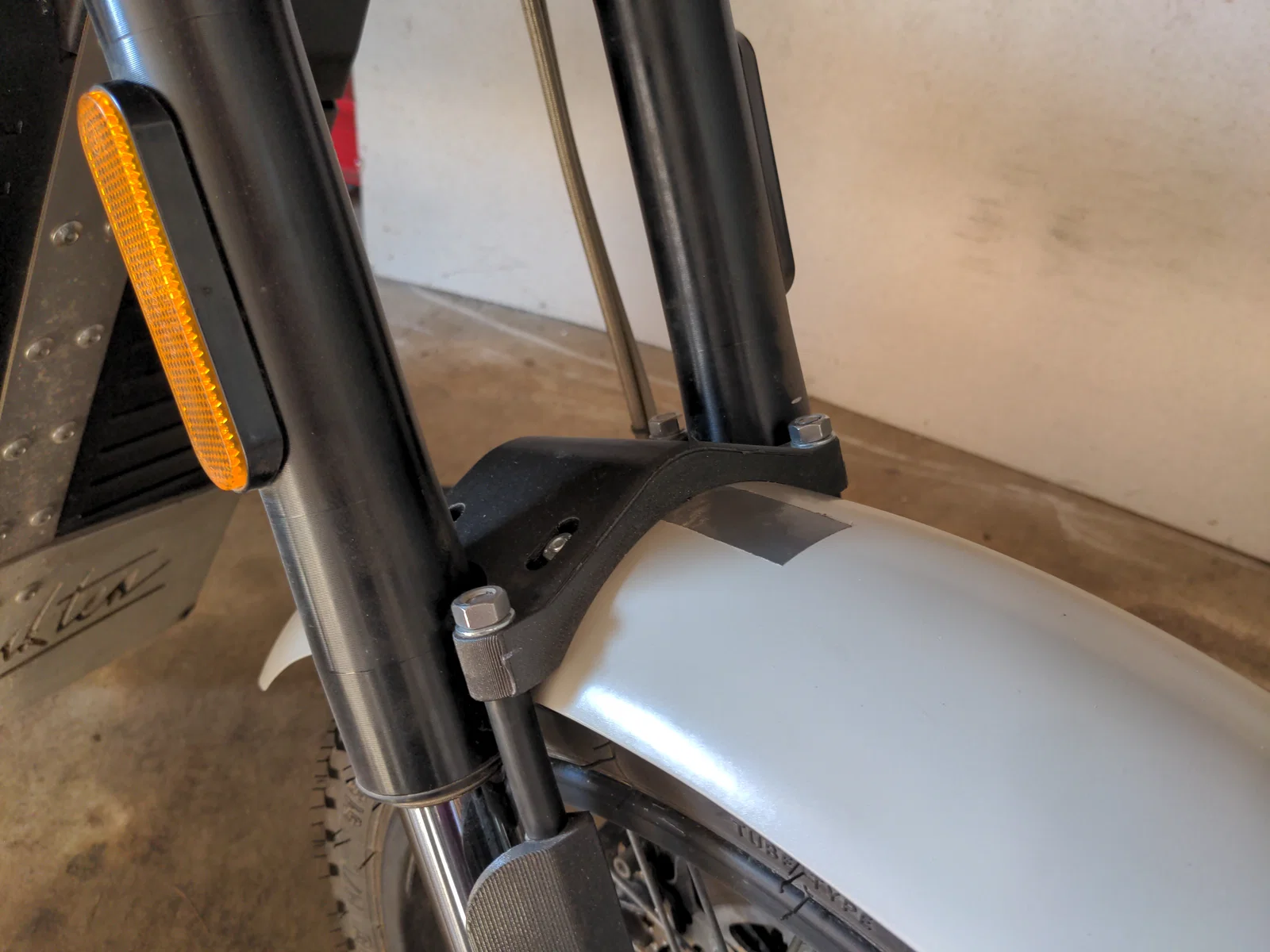

Phụ kiện này sẽ giữ chắn bùn nằm ngay sát phía trên bánh xe. Vì nó được cố định vào phần di động của phuộc nên chắn bùn sẽ luôn di chuyển đồng bộ theo bánh xe.

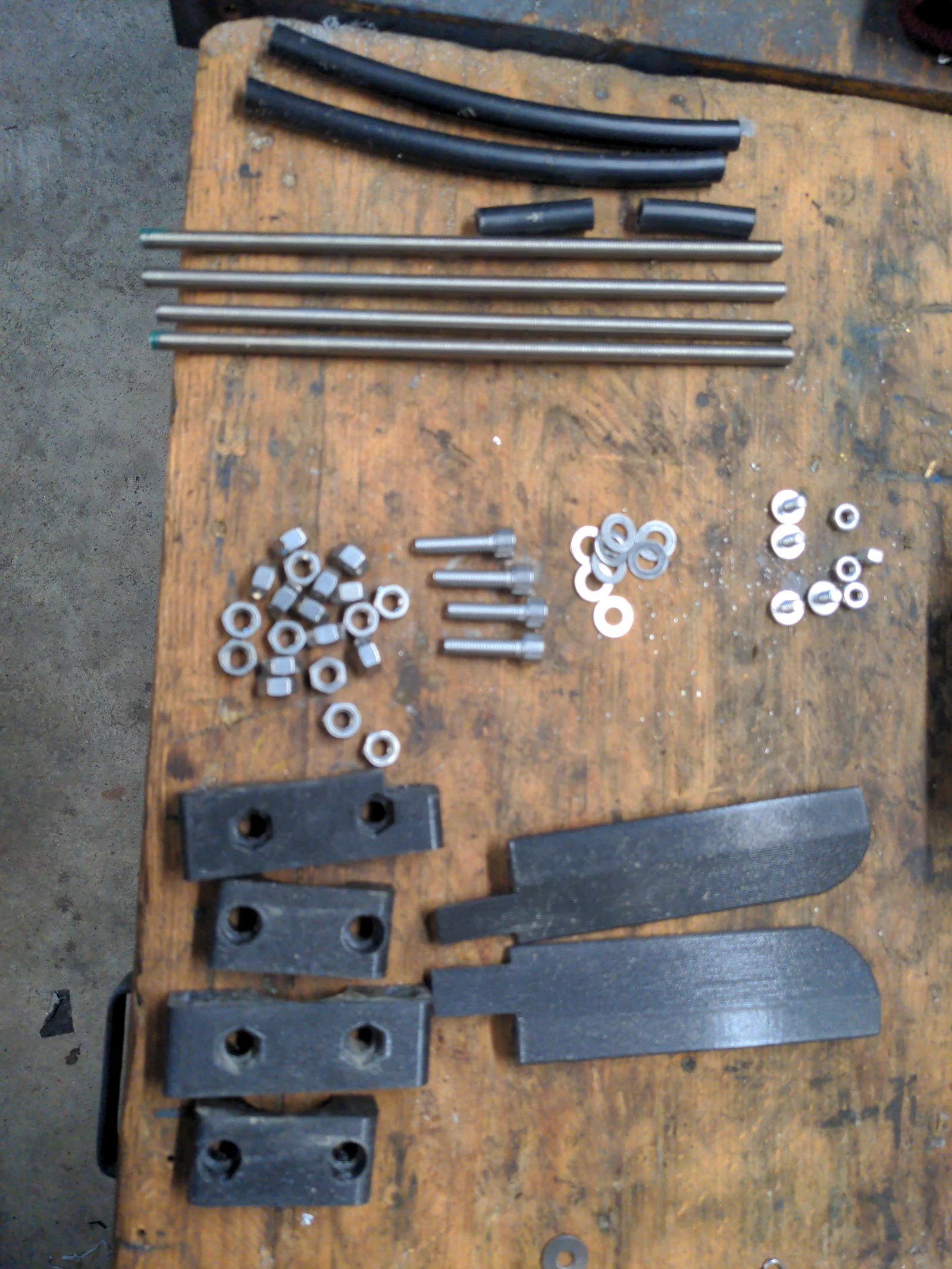

Danh sách vật tư (BOM):
3x Thanh ren M8x250 1x Thanh ren M8x245 20x Đai ốc M8 8x Long đền M8 4x Bu lông đầu trụ M8x30 2x Ống khí nén 187,5mm với đường kính trong (ID) >8mm 2x Ống khí nén 47,5mm với đường kính trong (ID) >8mm 1x Chắn bùn (mình tận dụng cái zin vì nó đã có sẵn 4 lỗ bắt vít phù hợp) 4x Vít đầu bằng M6x10 4x Đai ốc M6
Lưu ý: Hiện tại thiết kế này chỉ dành cho phuộc bản 33mm, chưa hỗ trợ cho bản 37mm đời mới.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
