Giá đỡ điện thoại cho webcam và timelapse với kẹp

Vì vậy, tôi muốn một cái kẹp có tay cầm đơn giản để giữ hai chiếc iPhone 8 thừa mà tôi có; sử dụng một cái cho timelapse và một cái cho PrusaConnect có vẻ là một ý tưởng TUYỆT VỜI, nhưng ban đầu tôi đã phải lắp ghép mọi thứ với một số giá đỡ điện thoại không được thiết kế cho nhiệm vụ đó. Tôi thành thật nghĩ rằng sẽ có rất nhiều loại mô hình như vậy trên F3D, nhưng không thể tìm thấy bất cứ thứ gì hoạt động theo cách tôi muốn.

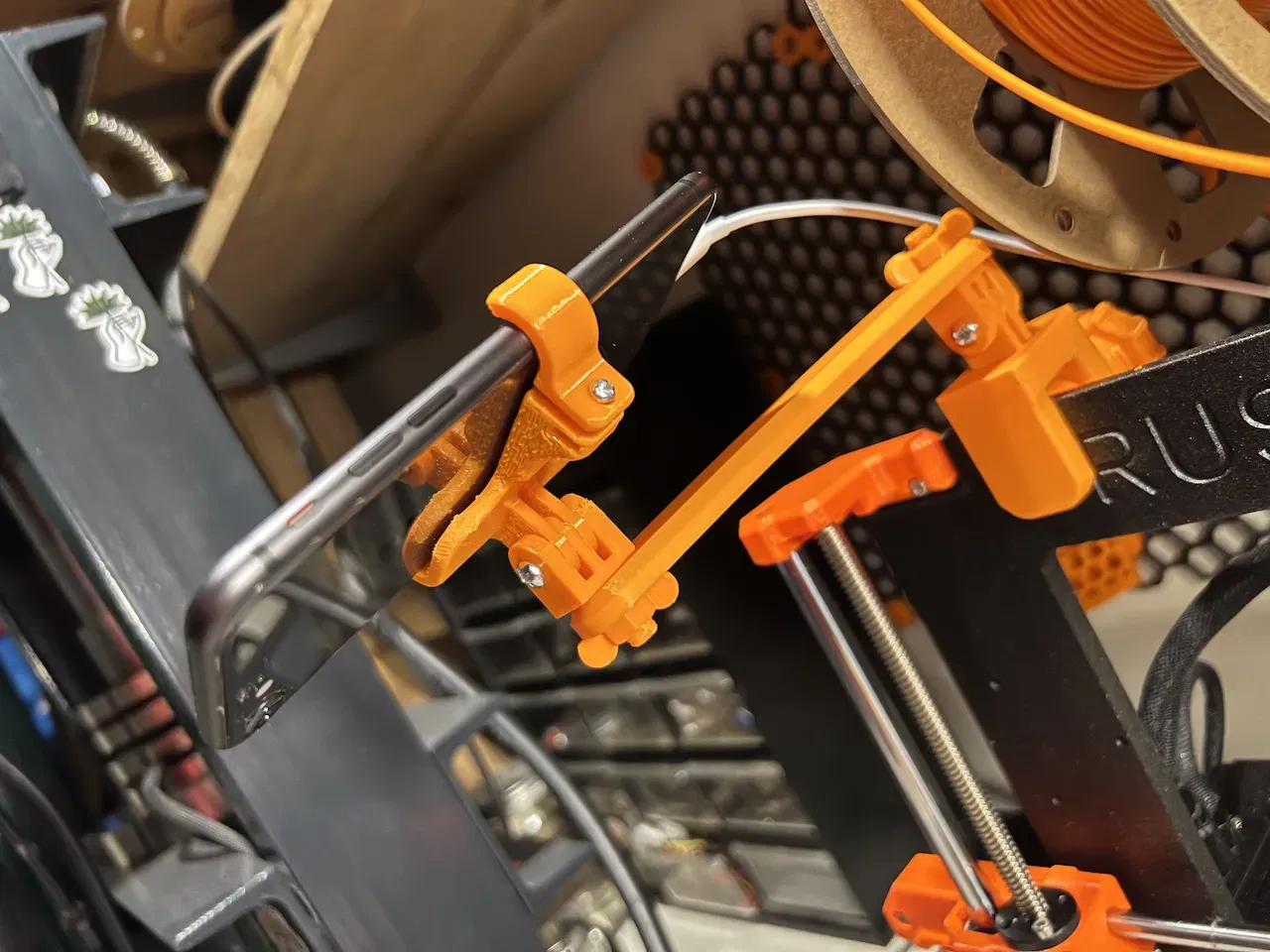

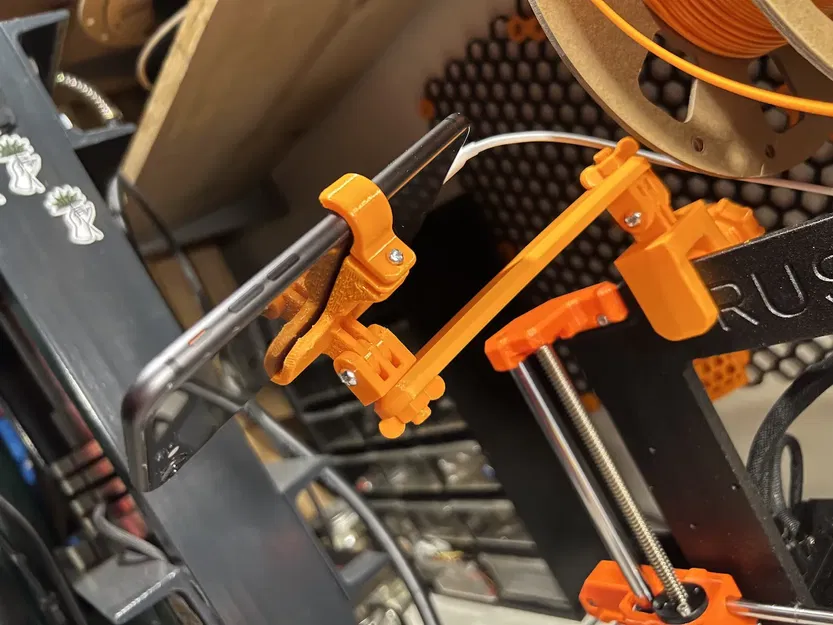

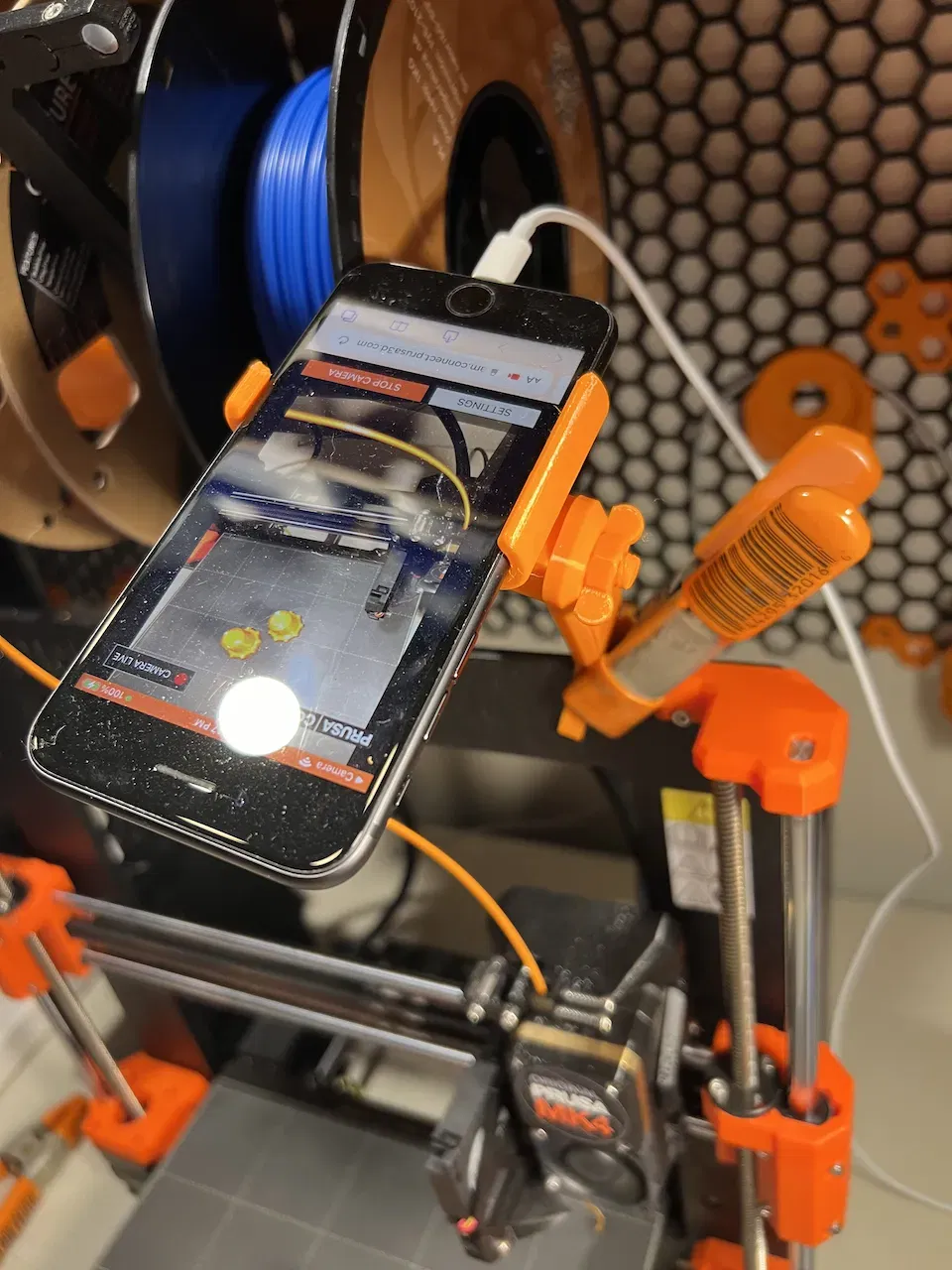

Mô hình nguồn cho đầu giá đỡ điện thoại đủ linh hoạt cho hầu hết các loại điện thoại, và rõ ràng dựa trên một giá đỡ camera GoPro đã được sửa đổi nhiều. Đầu còn lại… hoàn toàn không hợp lý về cách nó có thể gắn vào Prusa Mk3s mà nó được thiết kế cho, chưa nói đến MK4 mà tôi muốn sử dụng. Bạn có thể thấy cách giải quyết ban đầu của tôi là giữ nó bằng một cái kẹp lớn, nhưng ngay cả với tay cầm màu cam thì đây cũng không bao giờ là một giải pháp lâu dài tốt.

Tôi đã thay đổi tay đòn ngang để sử dụng một đai ốc cánh thứ hai và bộ giá đỡ, và thêm một giá đỡ vào một cái kẹp mini có kích thước hoàn hảo từ trang này. Tôi đã đặt giá đỡ vuông góc và căn chỉnh với cái kẹp để mang lại cho mọi người nhiều linh hoạt hơn về cách sử dụng khung; khi sử dụng tệp eSlicer "được đề xuất", chỉ cần xóa cái mà bạn không muốn.

Tôi đã in cái của mình bằng lớp .3mm, 4 viền, 25% độ đầy hình chữ nhật. Chắc chắn, bạn có thể giảm bớt, nhưng tôi muốn có một chút độ cứng và sức mạnh hơn cho thứ mà tôi có thể cần di chuyển từ thời gian này sang thời gian khác và để giảm rung.

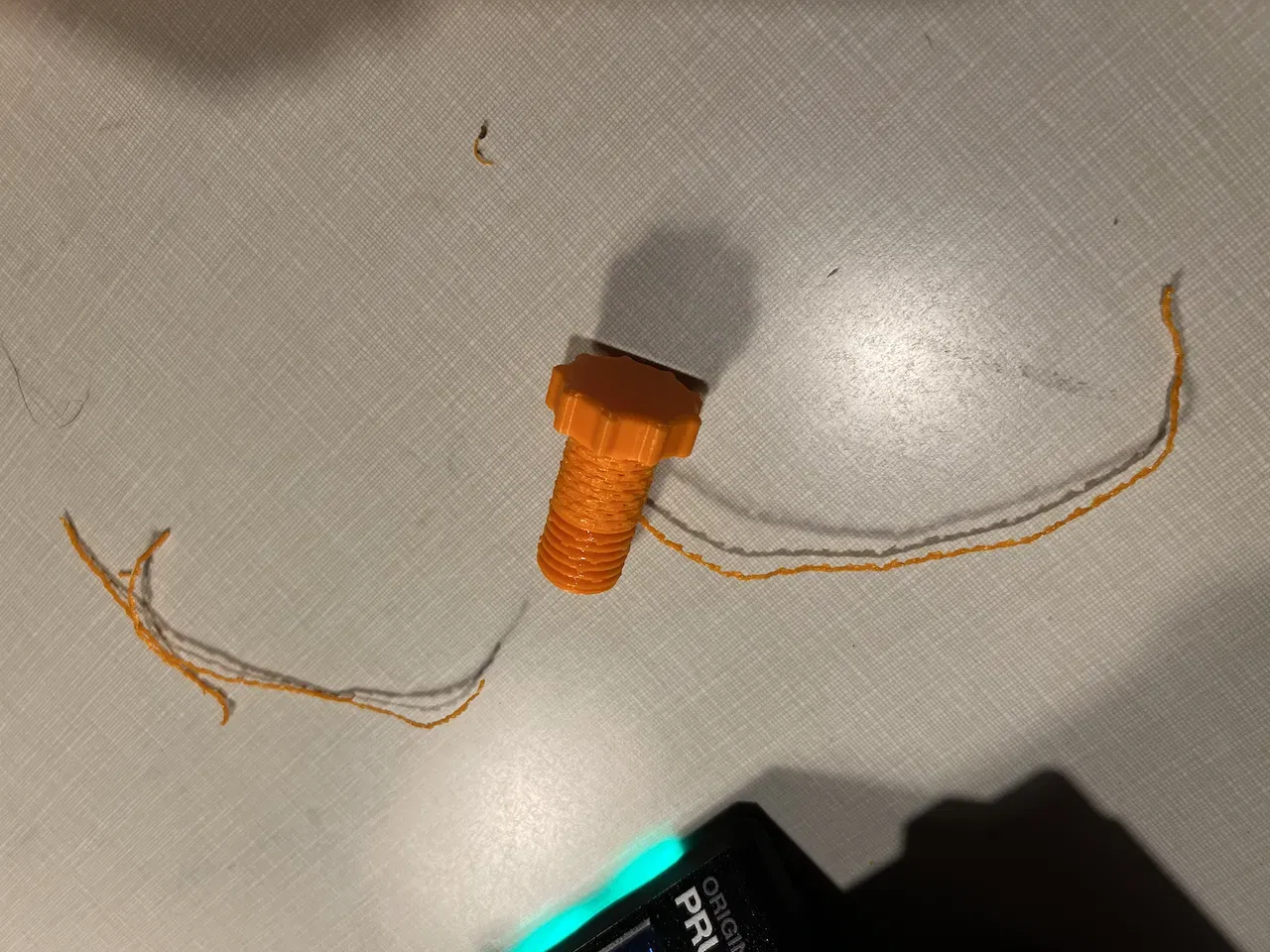

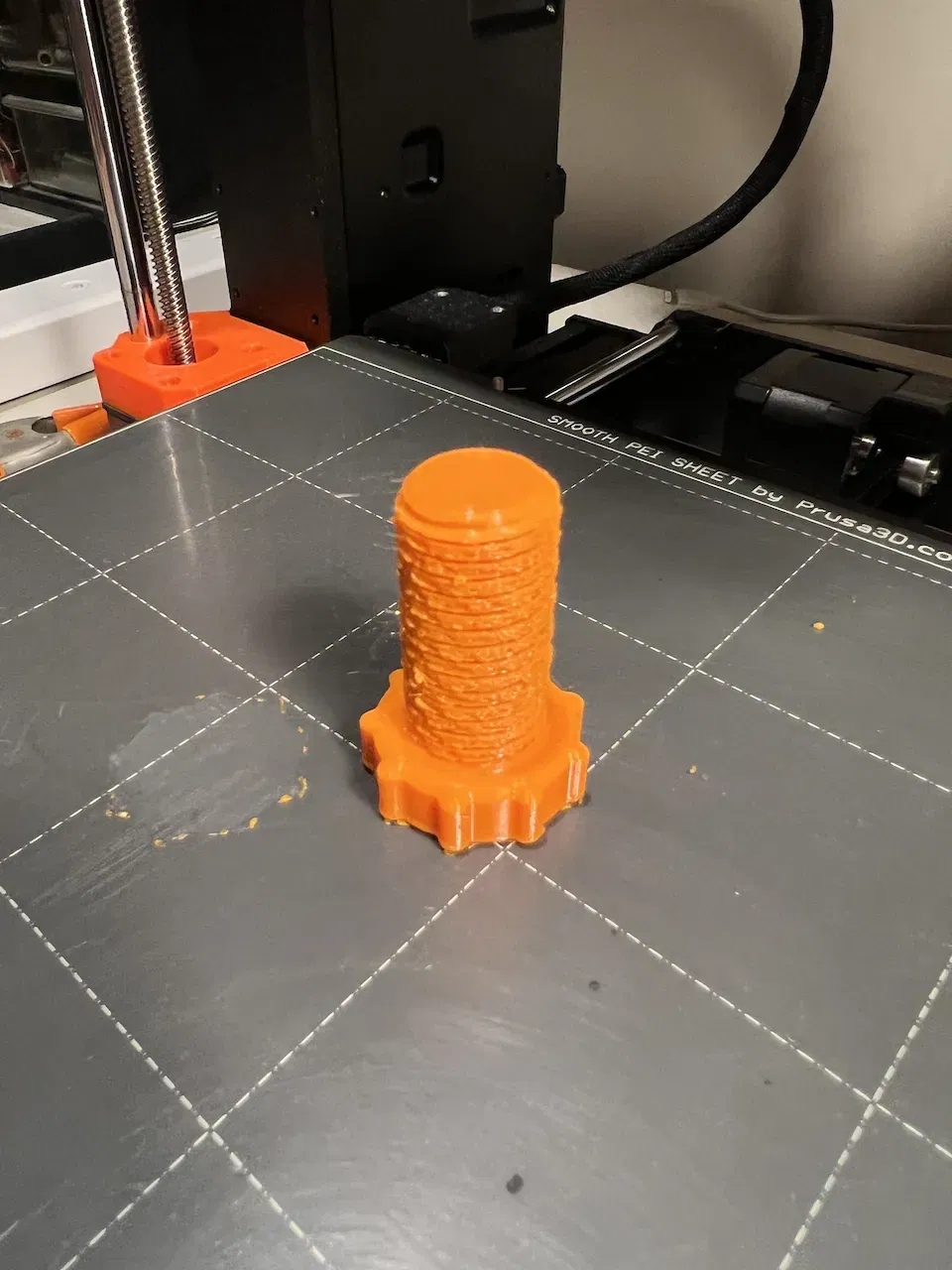

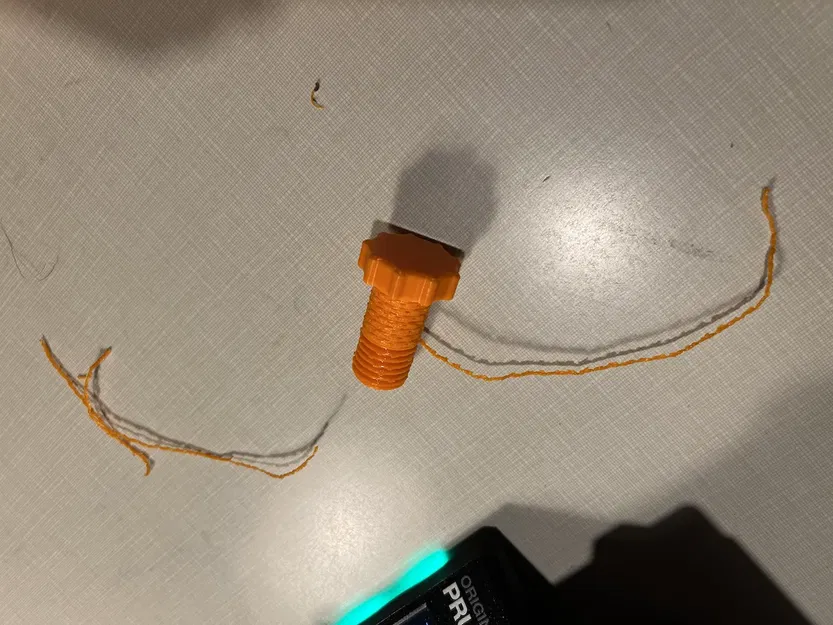

Một thay đổi lớn trong thiết kế cái kẹp mini là sự kết hợp của hai nửa ốc vít; tôi gần như chắc chắn rằng bạn có thể bỏ qua việc cố gắng căn chỉnh hai thứ đó khi dán chúng lại với nhau (có vẻ như là một điểm thất bại lớn có thể xảy ra) bằng cách đứng nó lên. Chừng nào bạn sử dụng giá đỡ, bạn sẽ có một ren hoàn hảo mỗi lần. Việc gỡ bỏ giá đỡ khỏi các ren thật sự thỏa mãn (xem hình để biết ví dụ).

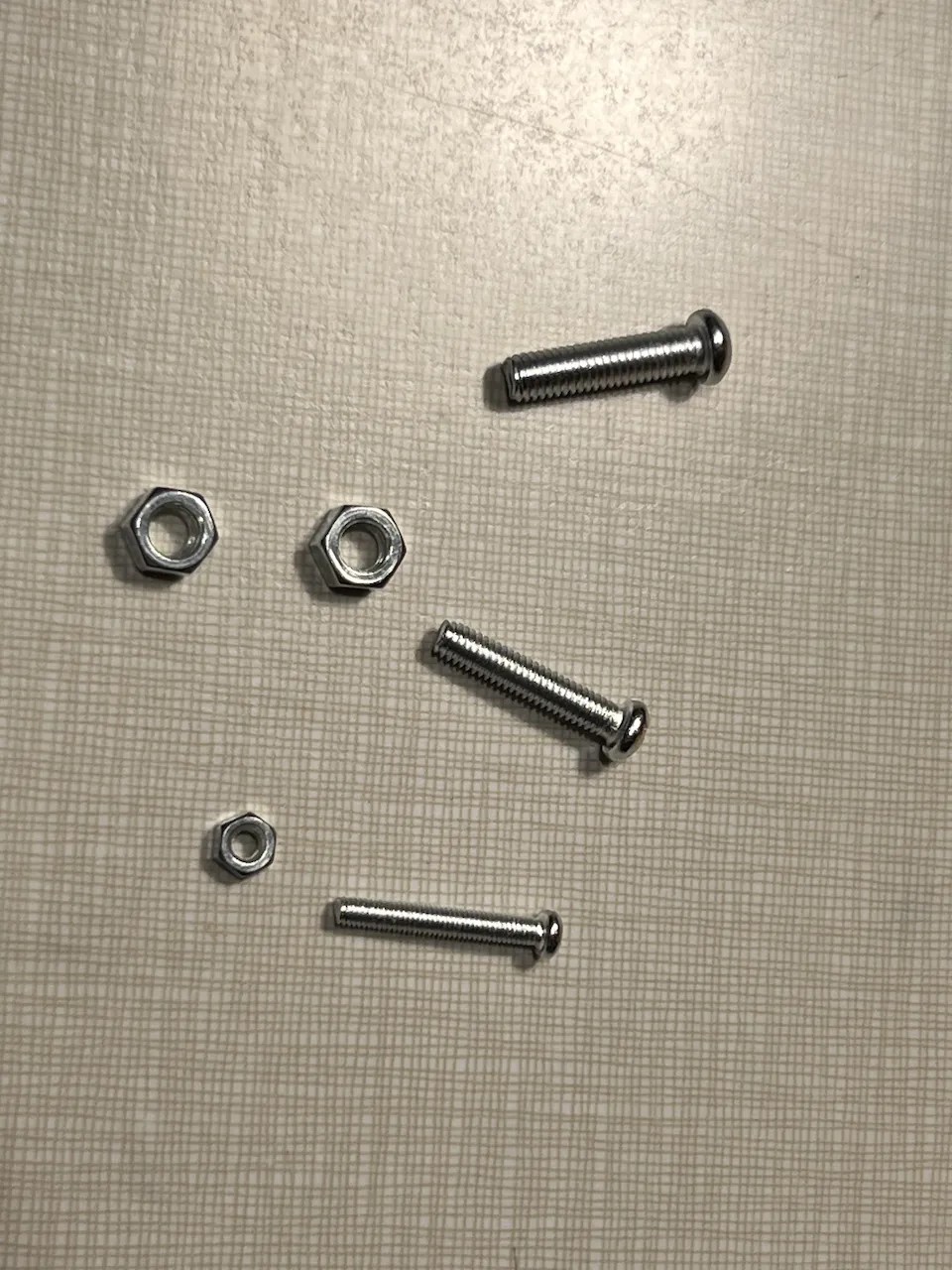

Lưu ý: Để xây dựng cái này, bạn sẽ cần:

• 1 Đơn vị: Ốc vít M3 20mm
• 1 Đơn vị: Đai ốc M3
• 2 Đơn vị: Ốc vít M5 20mm
• 2 Đơn vị: Đai ốc M5

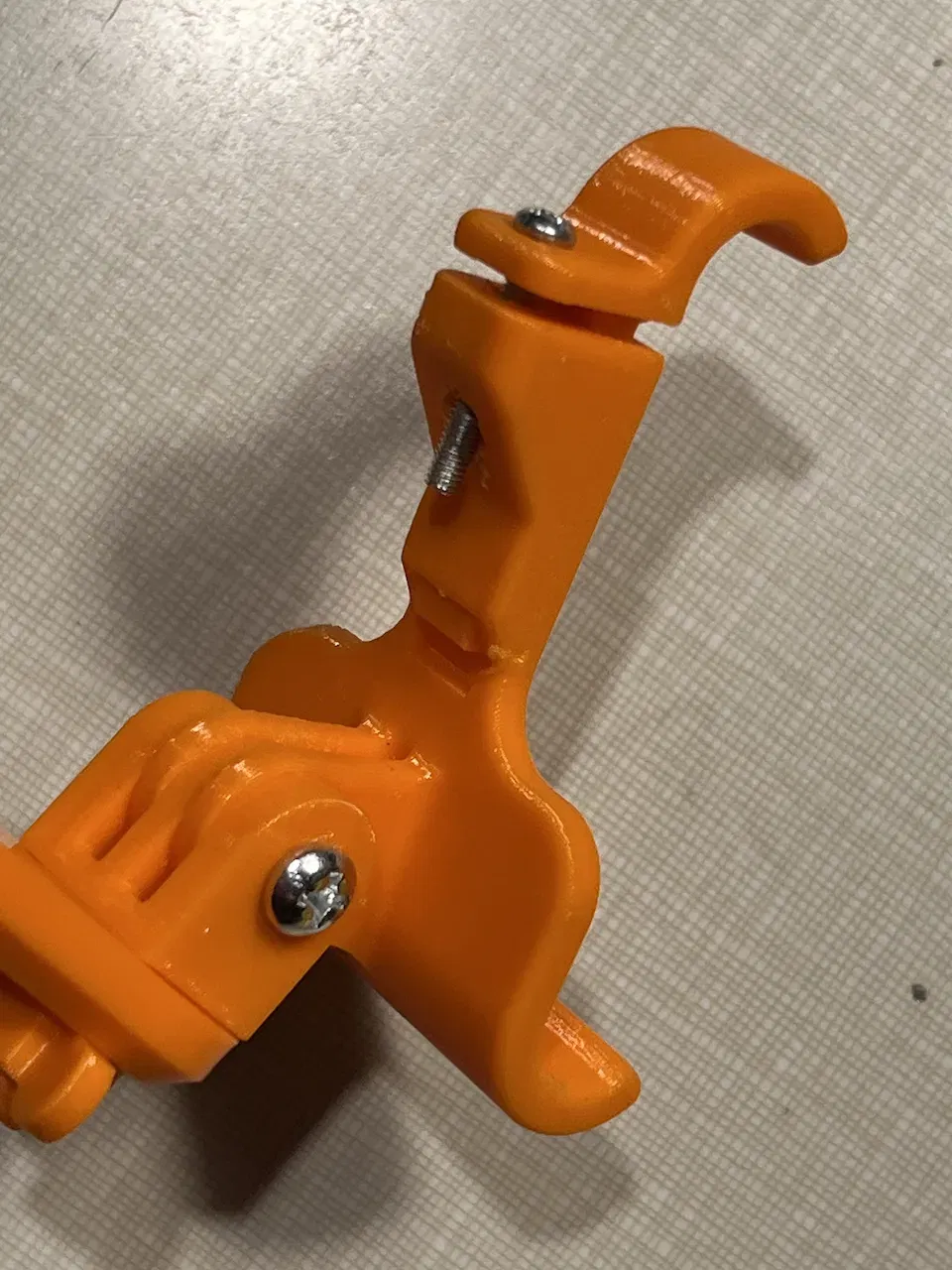

Đai ốc và vít M3 hoạt động với đầu giá đỡ điện thoại; bạn cho đai ốc vào để giữ và điều chỉnh kẹp. Nếu bạn điều chỉnh kích thước đúng, điện thoại sẽ được giữ chặt, nhưng có thể dễ dàng tháo ra nếu cần.

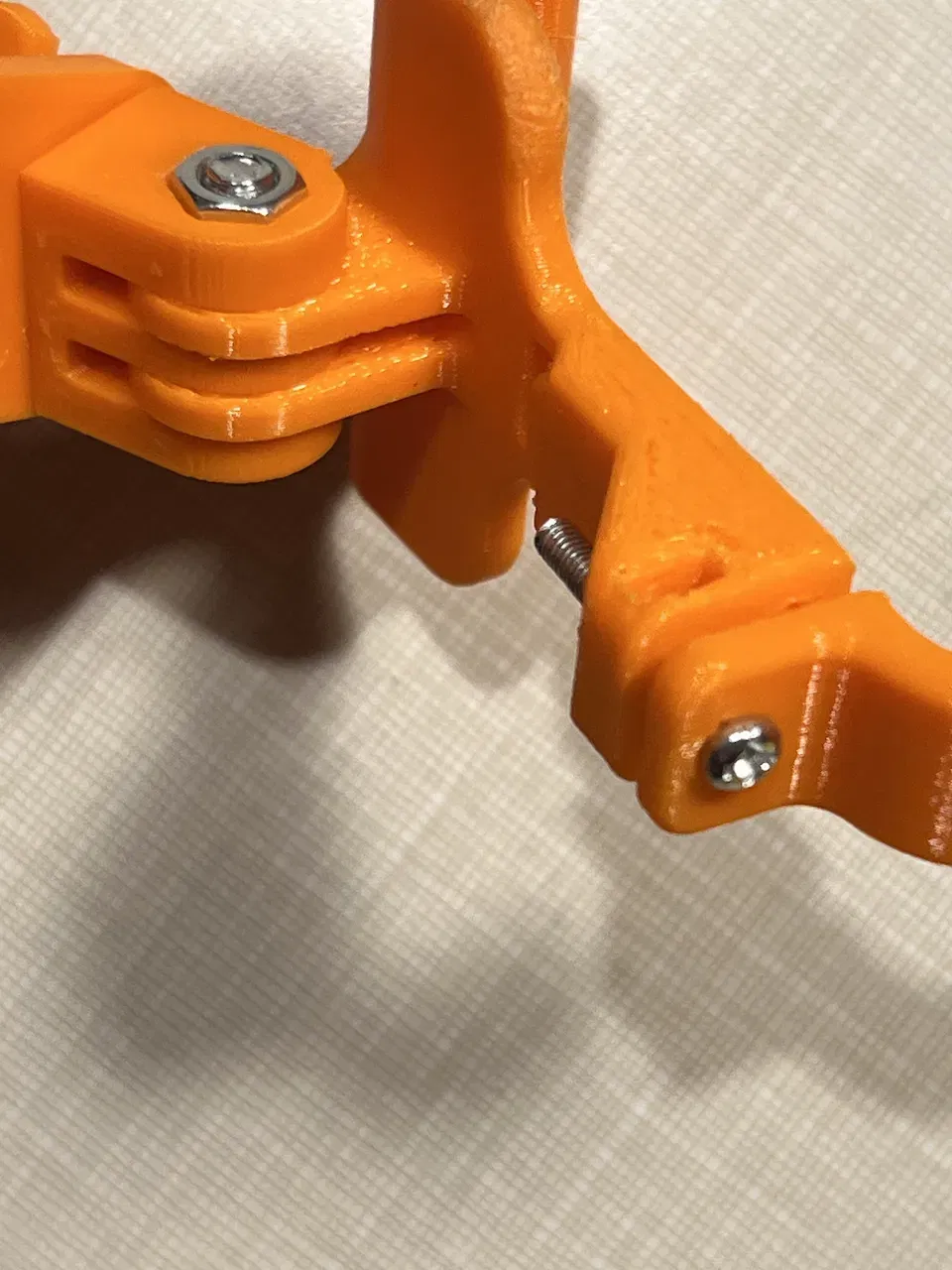

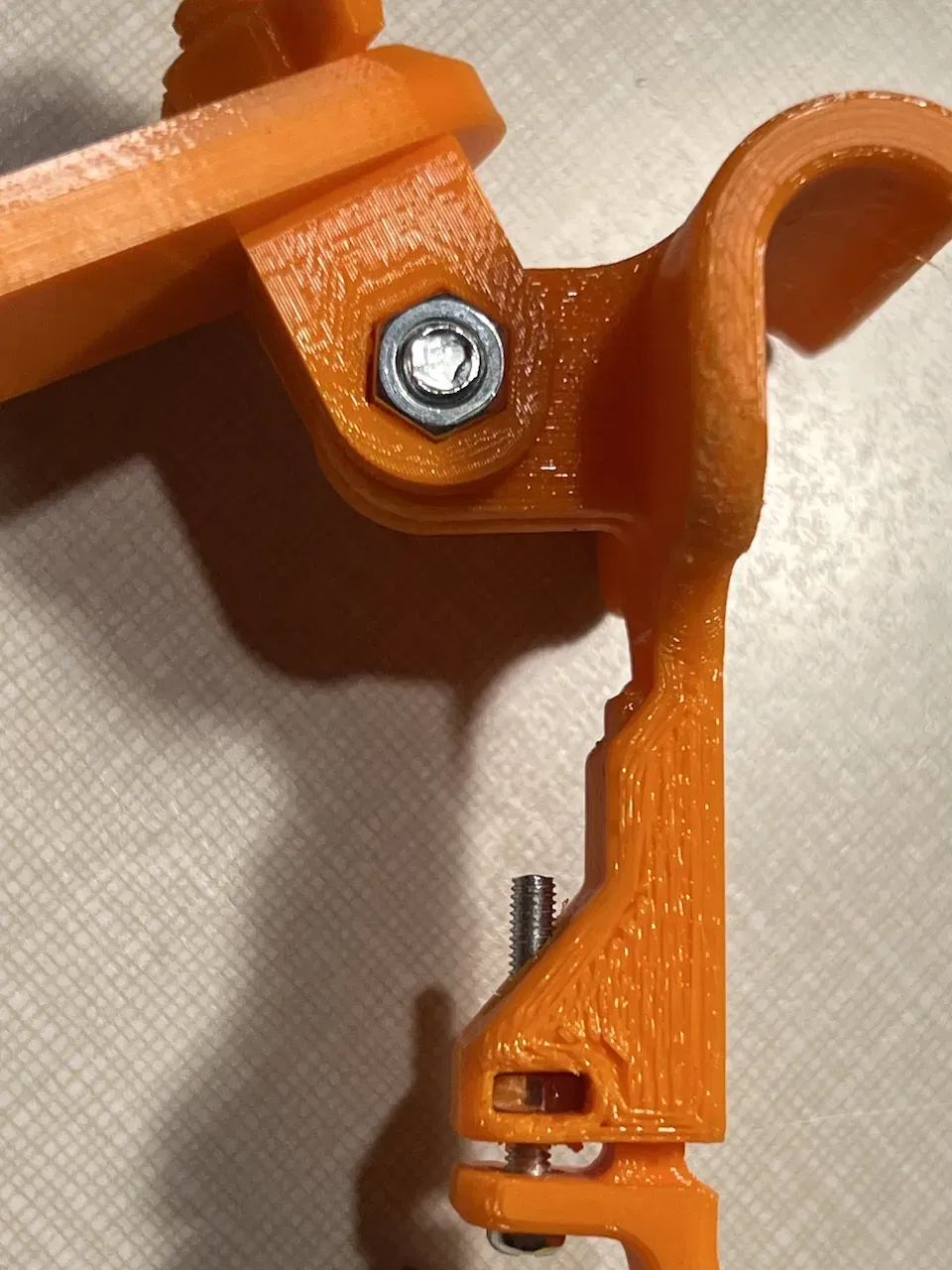

Hai bộ M5 dùng để giữ và khóa các phần của giá đỡ, được gắn vào tay ngang bằng các đai ốc cánh. Bạn có thể đặt cả hai ở một bên hoặc thay đổi tùy thuộc vào cách bạn muốn điều chỉnh góc.
