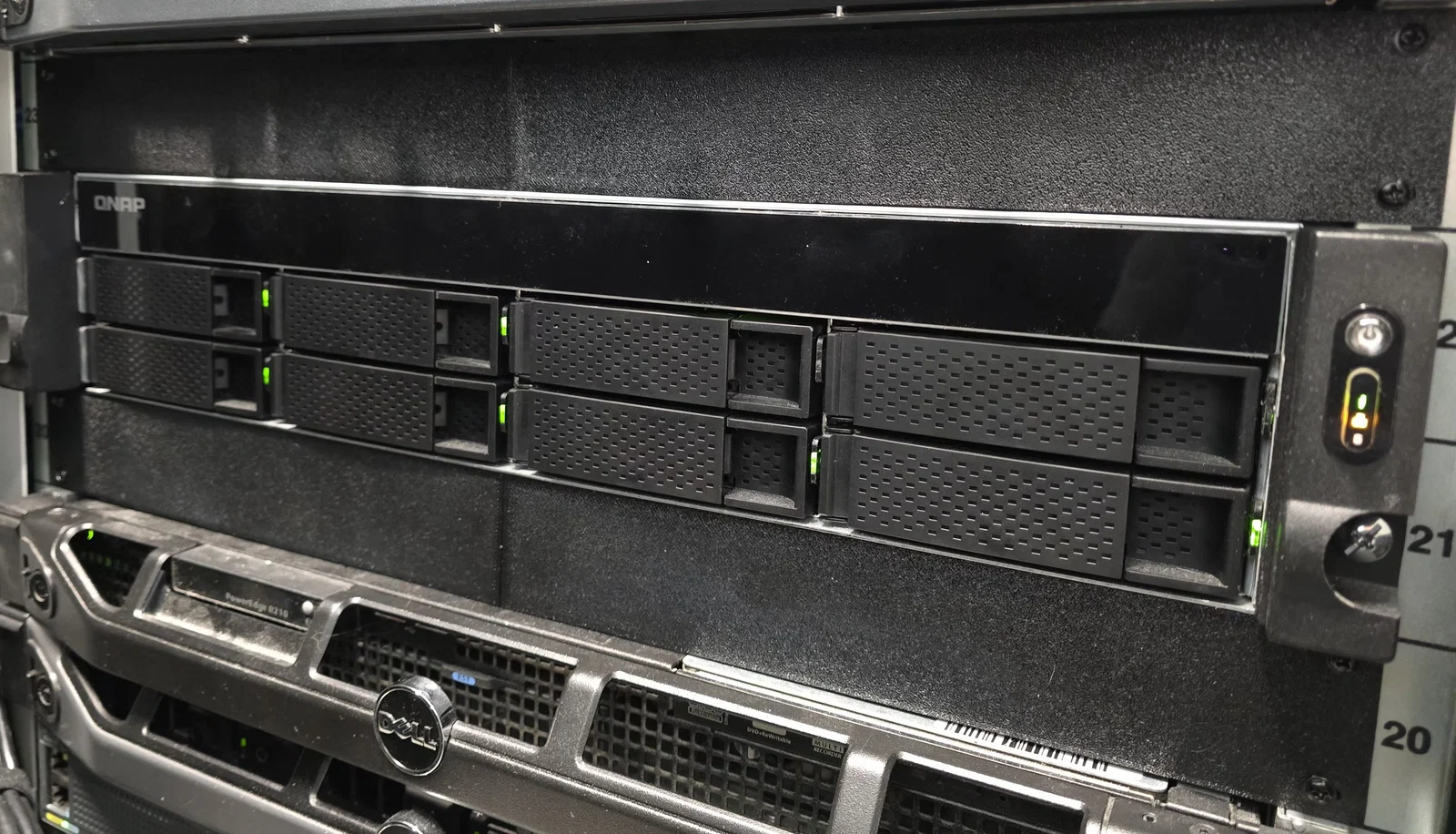

Tấm che rack (blanking plates) 1-4U, 2 tùy chọn lắp đặt

Mình cần các tấm blanking plate cho rack 19" và muốn loại nào đó có bề mặt phẳng, dễ lắp đặt mà không cần dùng đến ốc cage nut, nên đây là thành quả mình đã thiết kế. Các tấm này có 2 phương pháp gắn vào rack - dùng ngàm in sẵn hoặc dùng ốc cage nut truyền thống, và 2 cách ghép 2 nửa lại với nhau - bằng ốc M3 hoặc keo dán. Với ốc M3, bạn có thể vặn trực tiếp vào lỗ in sẵn, không cần dùng thêm insert mà vẫn đảm bảo chắc chắn trên chất liệu PLA hoặc PETG. Các tấm blanking plate này có tính đối xứng xoay và mỗi đơn vị rack cần 2 tấm. Bạn có thể in trọn bộ tấm 1U và 2U trên cùng một bàn in, các kích thước lớn hơn cần in 2 lần do diện tích bề mặt lớn hơn (trừ khi bạn có bàn in lớn hơn, nếu vậy thì tuyệt quá rồi!).

Các tấm sử dụng ngàm khóa M3 trượt rất tiện lợi để lắp thành một khối độc lập, phù hợp cho mọi vị trí trên rack. Để lắp loại dùng ốc M3, bạn cần:

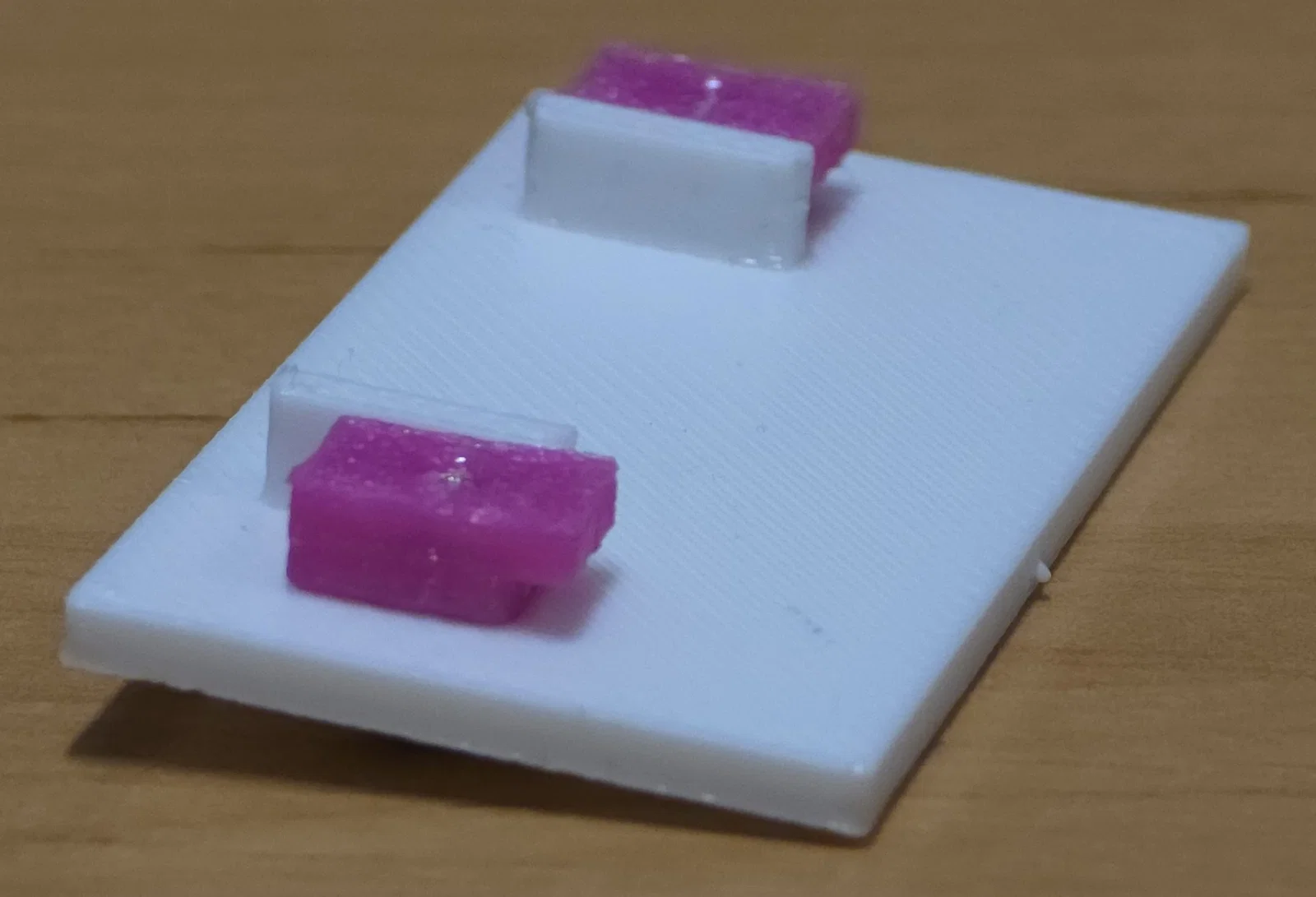

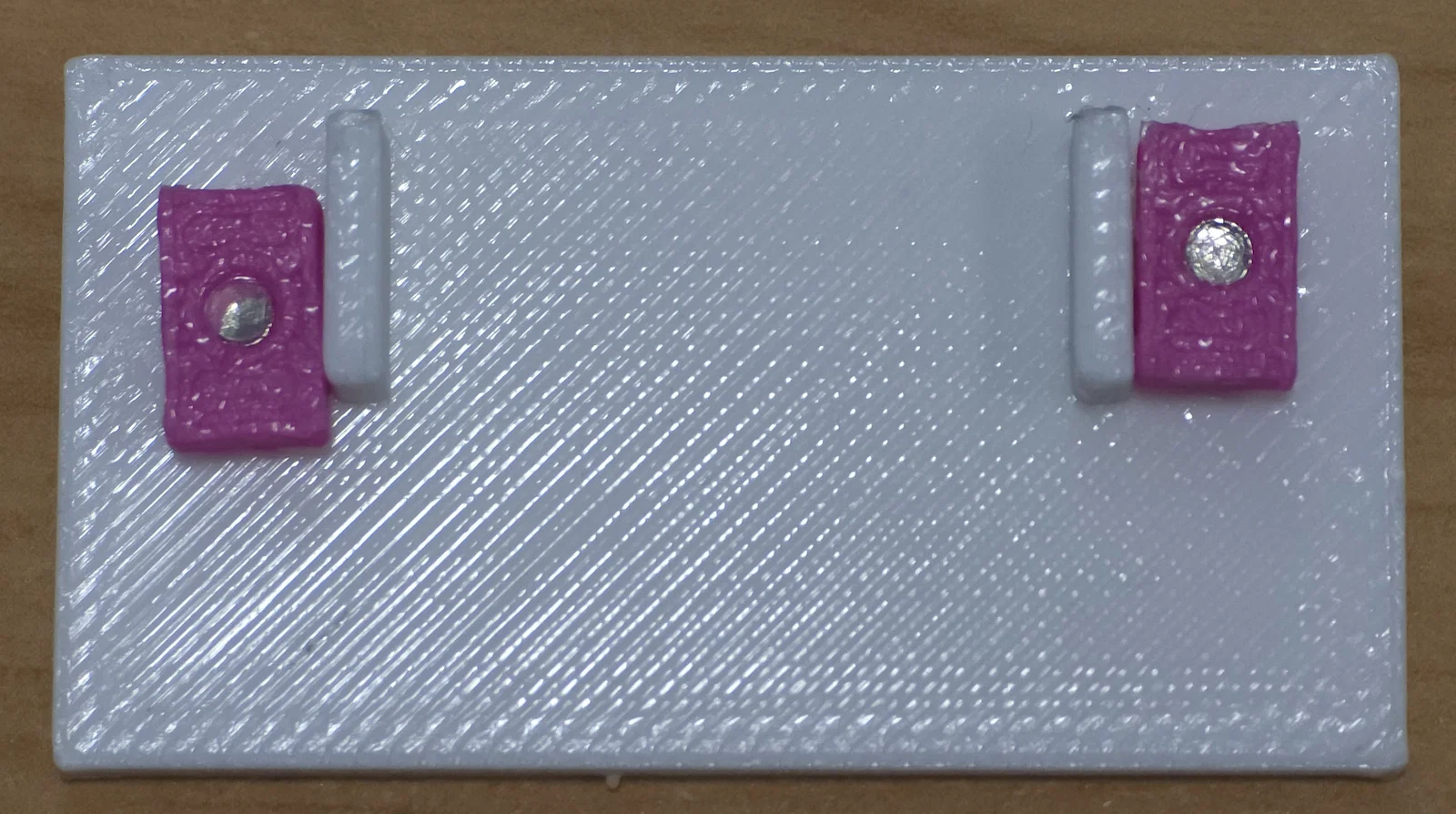

1. Vặn 4 ngàm khóa vào mặt sau của mỗi vị trí khóa, hướng sao cho phần khía quay vào trong, và ngàm khóa được siết nhẹ ở vị trí mở (hướng ra ngoài).

2. Gắn tấm plate vào đúng vị trí trên rack.

3. Nới lỏng ốc một chút, kéo ngàm vào trong rồi siết chặt lại.

Các tấm này hoàn toàn độc lập, dễ lắp đặt và tái sử dụng.

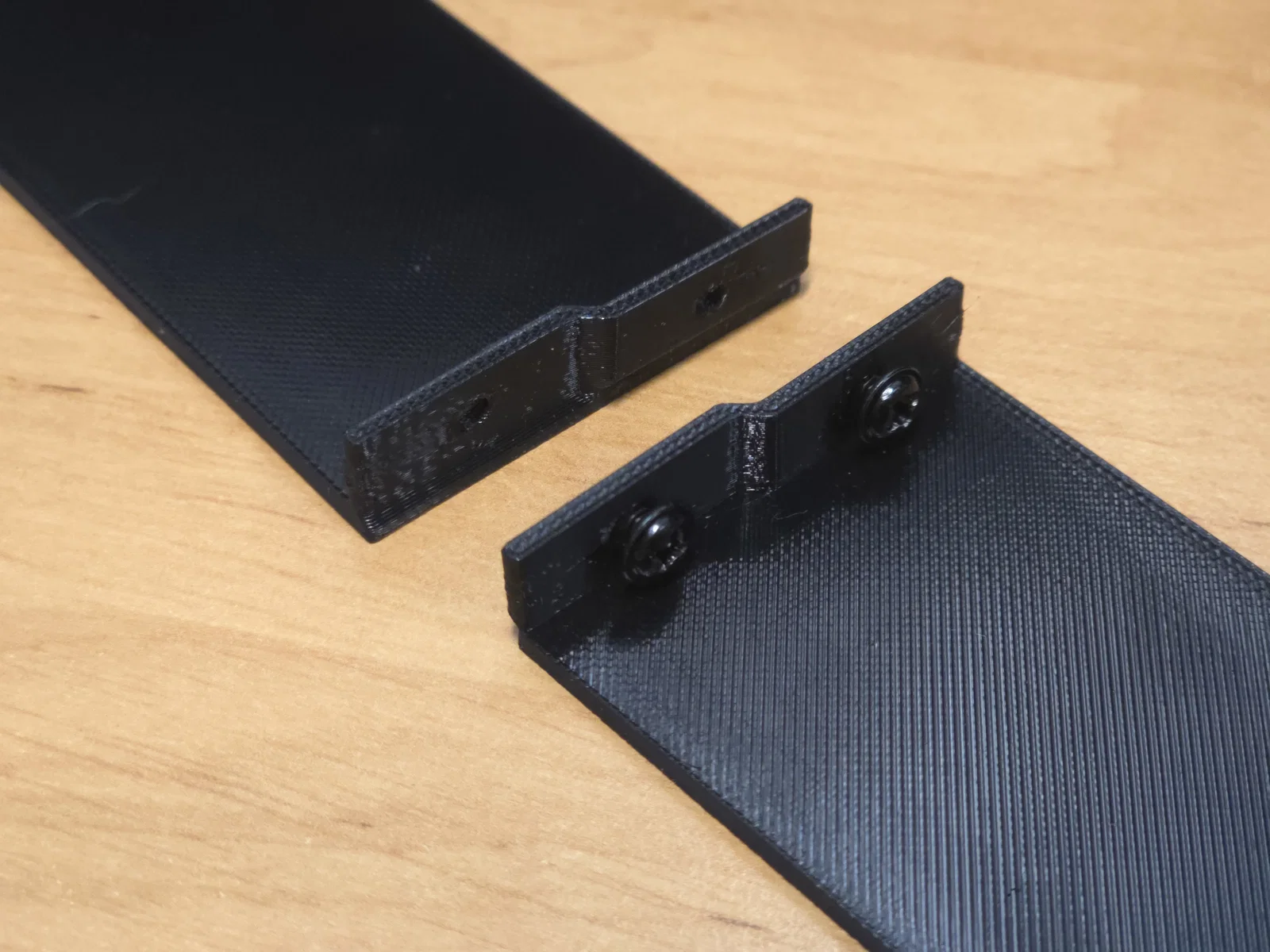

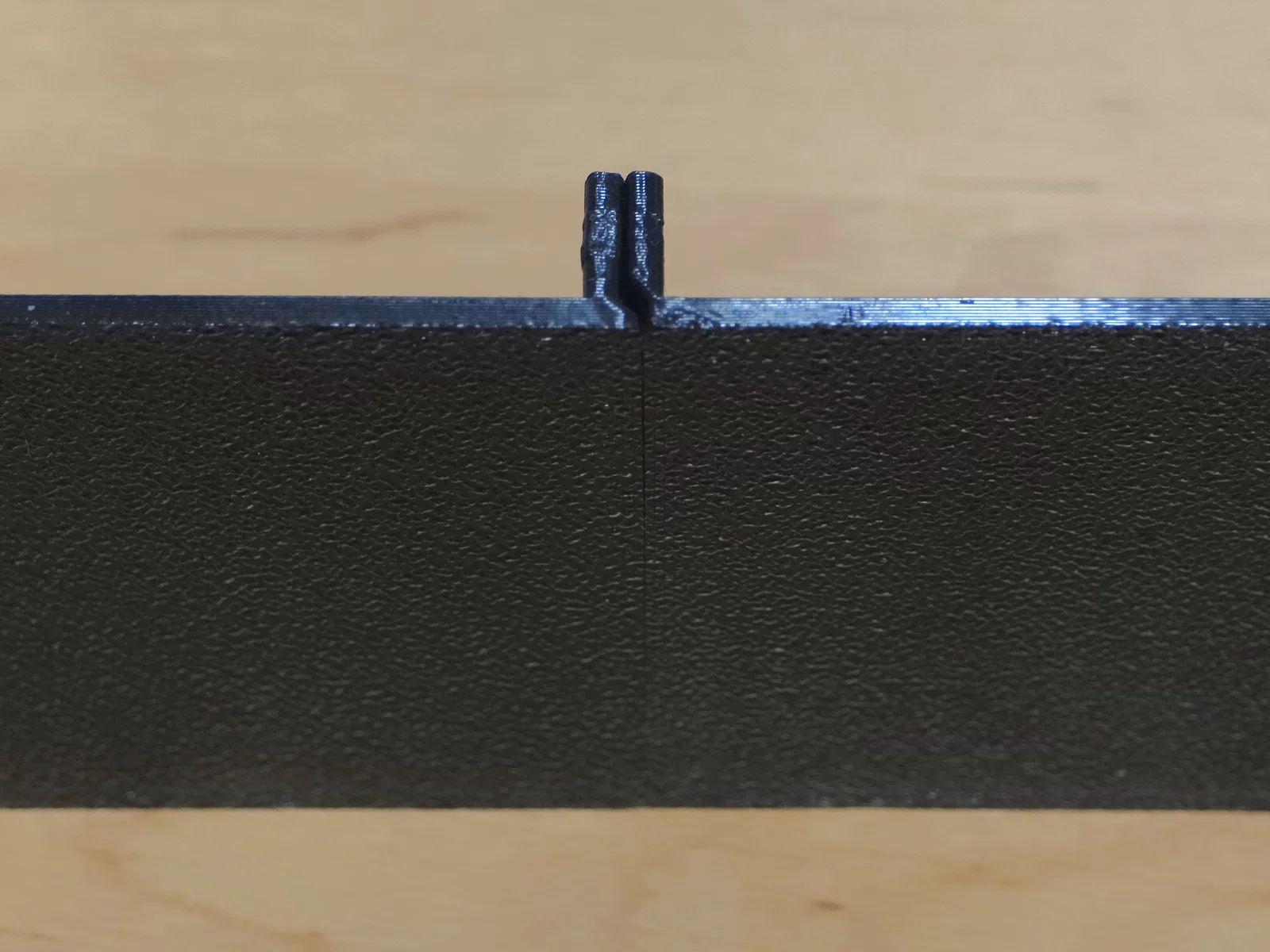

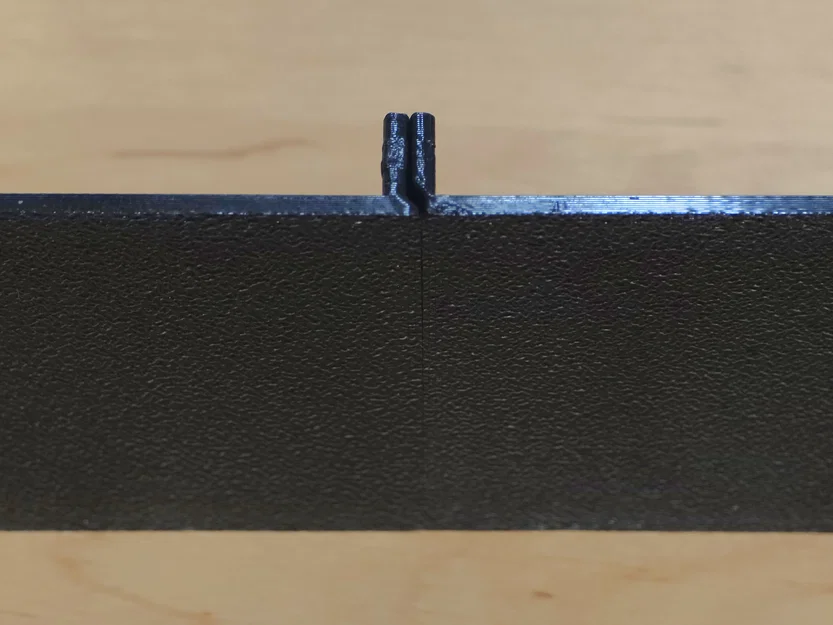

Đối với phiên bản dùng keo, mình đã thiết kế thêm các chốt và lỗ định vị để căn chỉnh cho chuẩn. Mình khuyên bạn nên dán một dải băng keo mỏng ngay đường nối để cố định và tránh keo tràn ra mặt trước làm hỏng bề mặt, sau đó chỉ cần dán tấm ghép nối lên trên và đè vật nặng lên để đảm bảo độ kết dính.

Các file được phân loại theo các tổ hợp phương pháp gắn và nối, tên file được đặt theo cú pháp: kích thước + phương pháp gắn + phương pháp nối. Đối với kiểu gắn M3, bạn cần in thêm file "Lock m3" (gồm 4 ngàm khóa nhỏ), và với kiểu nối bằng keo, bạn cần in thêm tấm "glue plate".

Lưu ý nhỏ: Bạn nên in thử để kiểm tra độ khít của tấm M3 trong rack, vì chúng được thiết kế rất sát nên có thể cần điều chỉnh độ dài một chút. Tương tự với các ngàm khóa, hãy đảm bảo phần khía nông hơn độ dày của trụ rack một chút để đảm bảo lực kẹp tốt nhất nhé ;)

File Fusion có sẵn nếu bạn cần, nhưng nó khá rối nên mình không tiện công khai cùng với các mẫu model ;)
