Bộ chuyển đổi gắn microswitch cho Truma DuoControl / GOK Caramatic DriveTwo

Bộ Truma DuoControl "đời cũ" (cũng giống như GOK Caramatic DriveTwo hiện nay) hỗ trợ đọc trạng thái từ xa của bộ chuyển đổi bình ga tự động thông qua một công tắc hành trình (microswitch) đơn giản. Tuy nhiên, bạn cần một bộ chuyển đổi cơ khí để gắn microswitch này vào thiết bị. Đây chính là thứ bạn cần để lắp thêm module cảm biến đọc trạng thái của riêng mình, ví dụ như cho các ứng dụng nhà thông minh hoặc xe cắm trại thông minh (smart camper).

Lưu ý rằng trong không gian đặt bình ga, bạn phải tránh mọi nguồn gây đánh lửa. Đừng chỉ cắm trực tiếp công tắc vào nguồn 12V rồi xong việc. Cá nhân mình sử dụng cảm biến nước Aqara Zigbee để đọc trạng thái - nó bao bọc viên pin trong một vỏ kín nước (và khá kín khí), sử dụng điện áp thấp (~1.3 V) và cường độ dòng điện cực thấp (đo được là 0.0000001 A) để đảm bảo không thể xảy ra tia lửa điện.

Bạn tự chịu trách nhiệm hoàn toàn về sự an toàn khi sử dụng bộ chuyển đổi này.

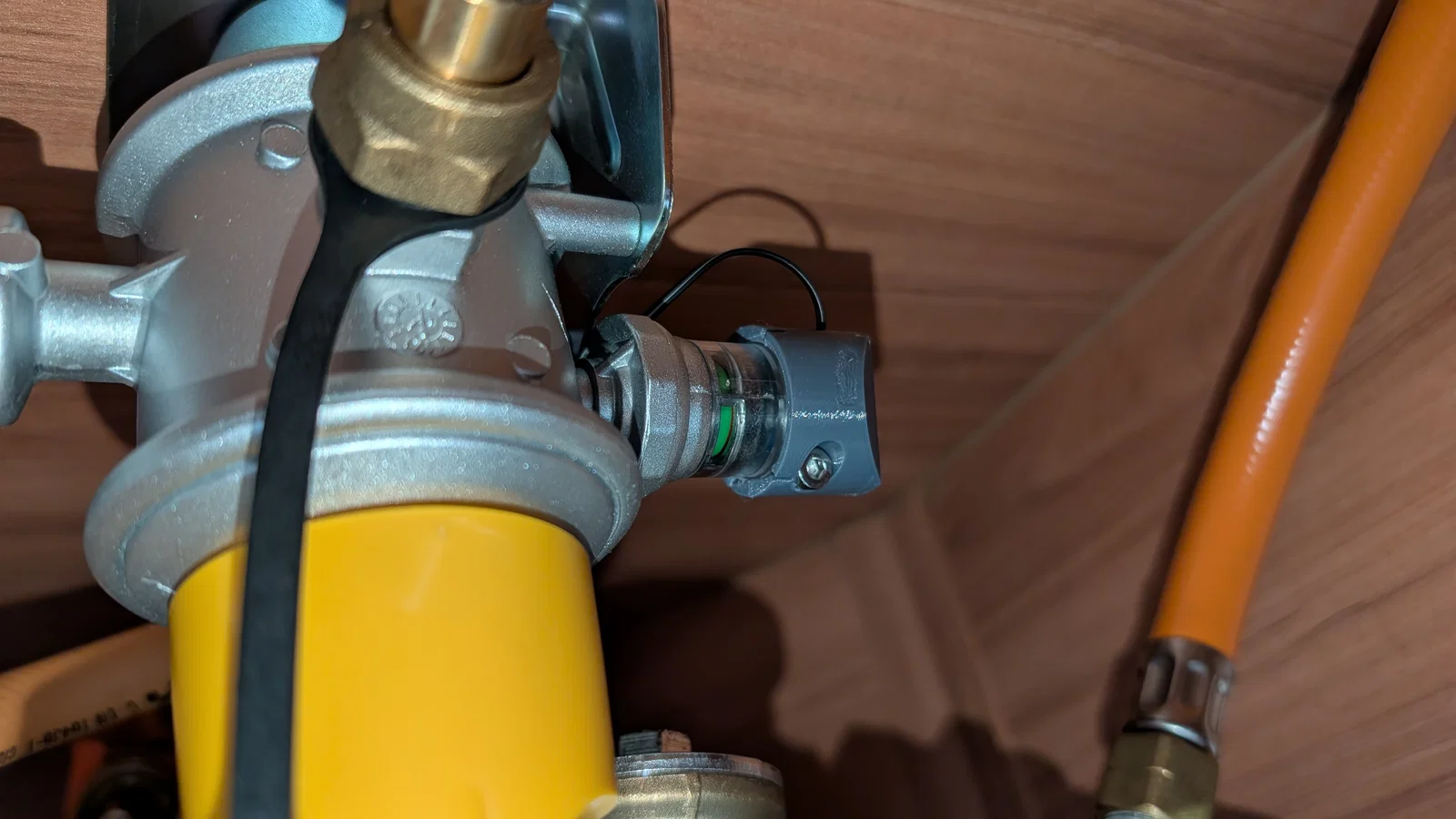

Sử dụng một ốc vít M5 x 10mm để gắn vào bộ chuyển đổi ga. Hãy tháo miếng chặn hình lục giác trước khi lắp đặt như hình minh họa tại đây.

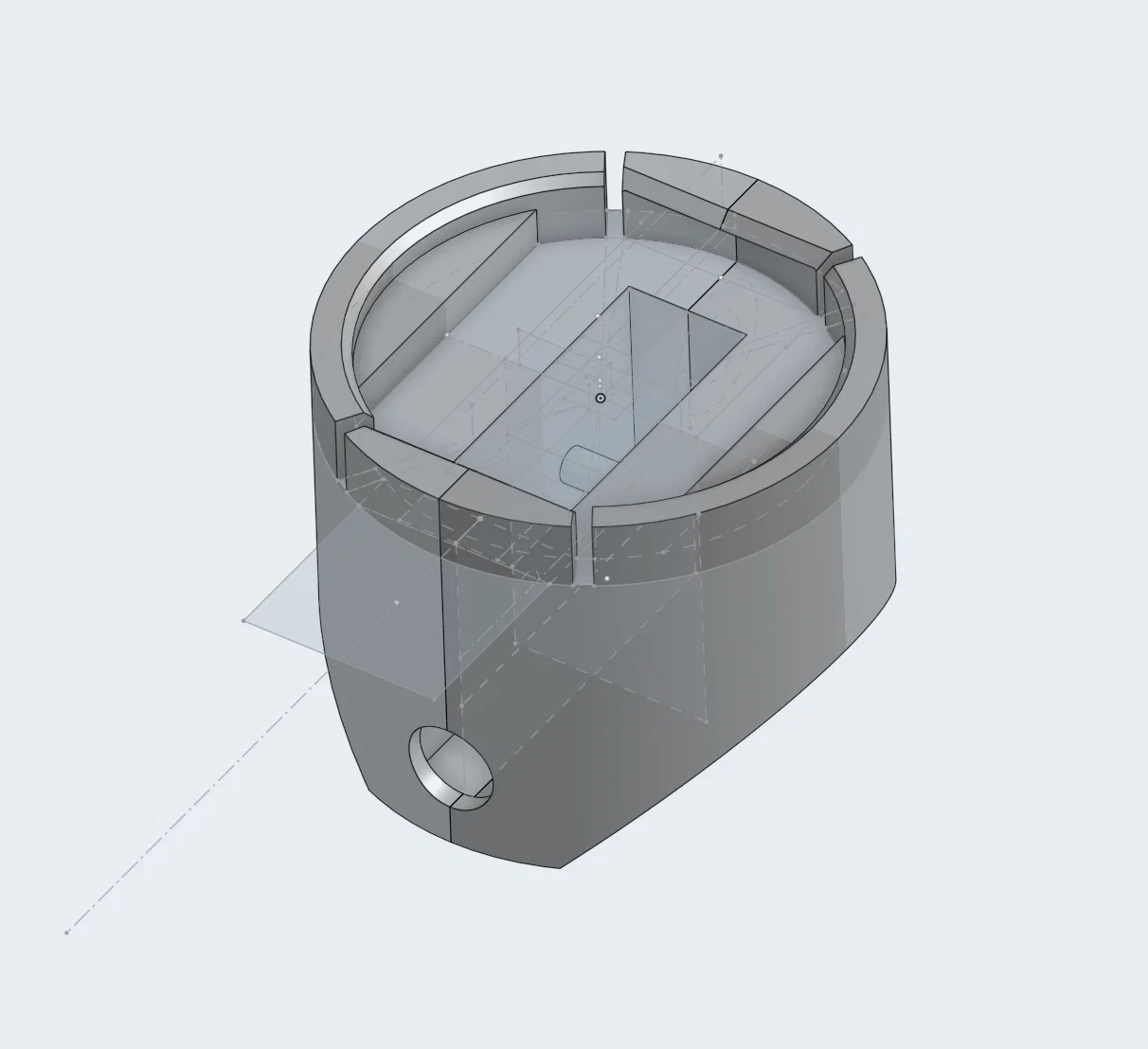

In như hình thứ hai. Mình đã in bằng máy Prusa Core One với thiết lập 0.1 fast detail mặc định.

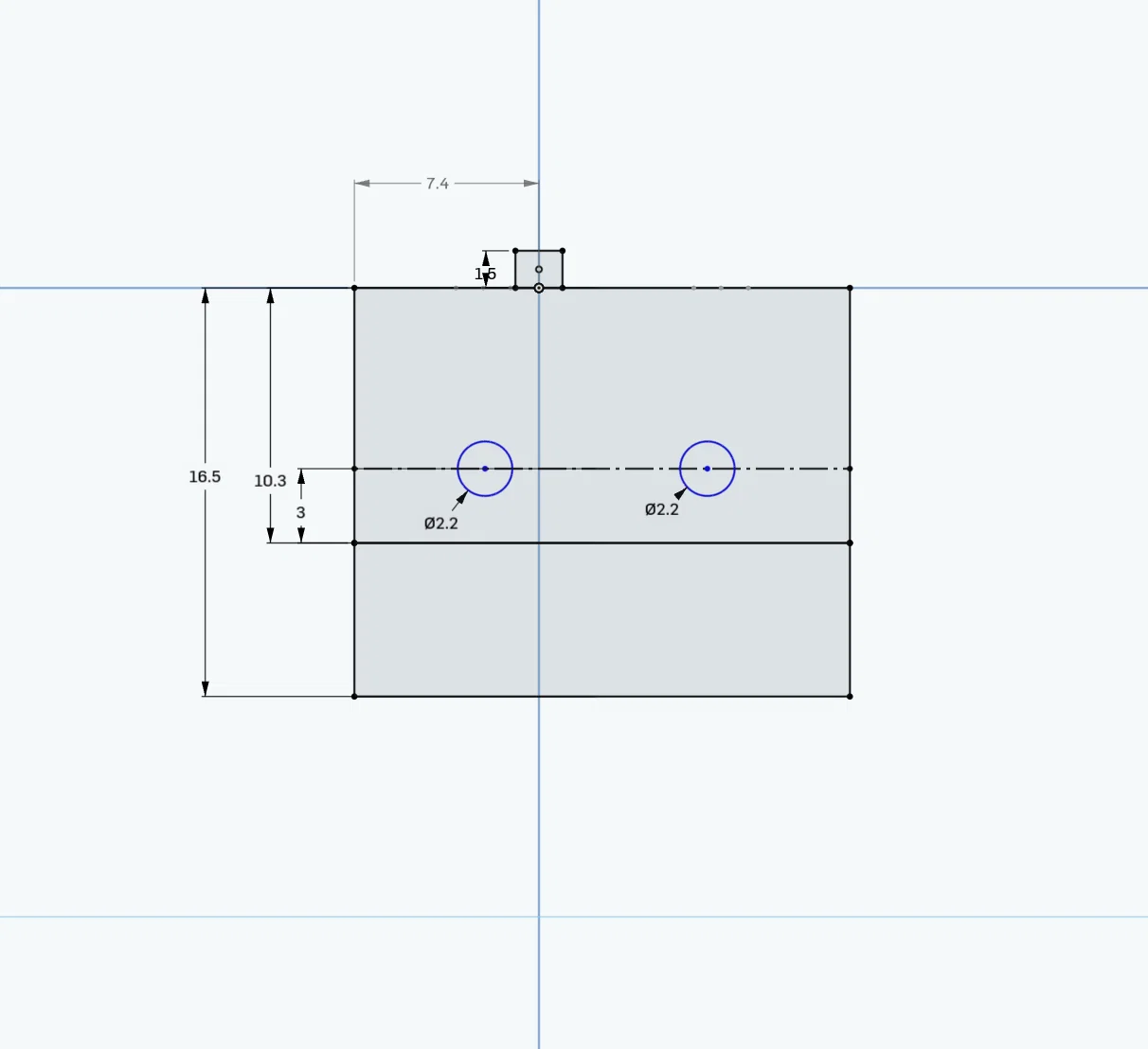

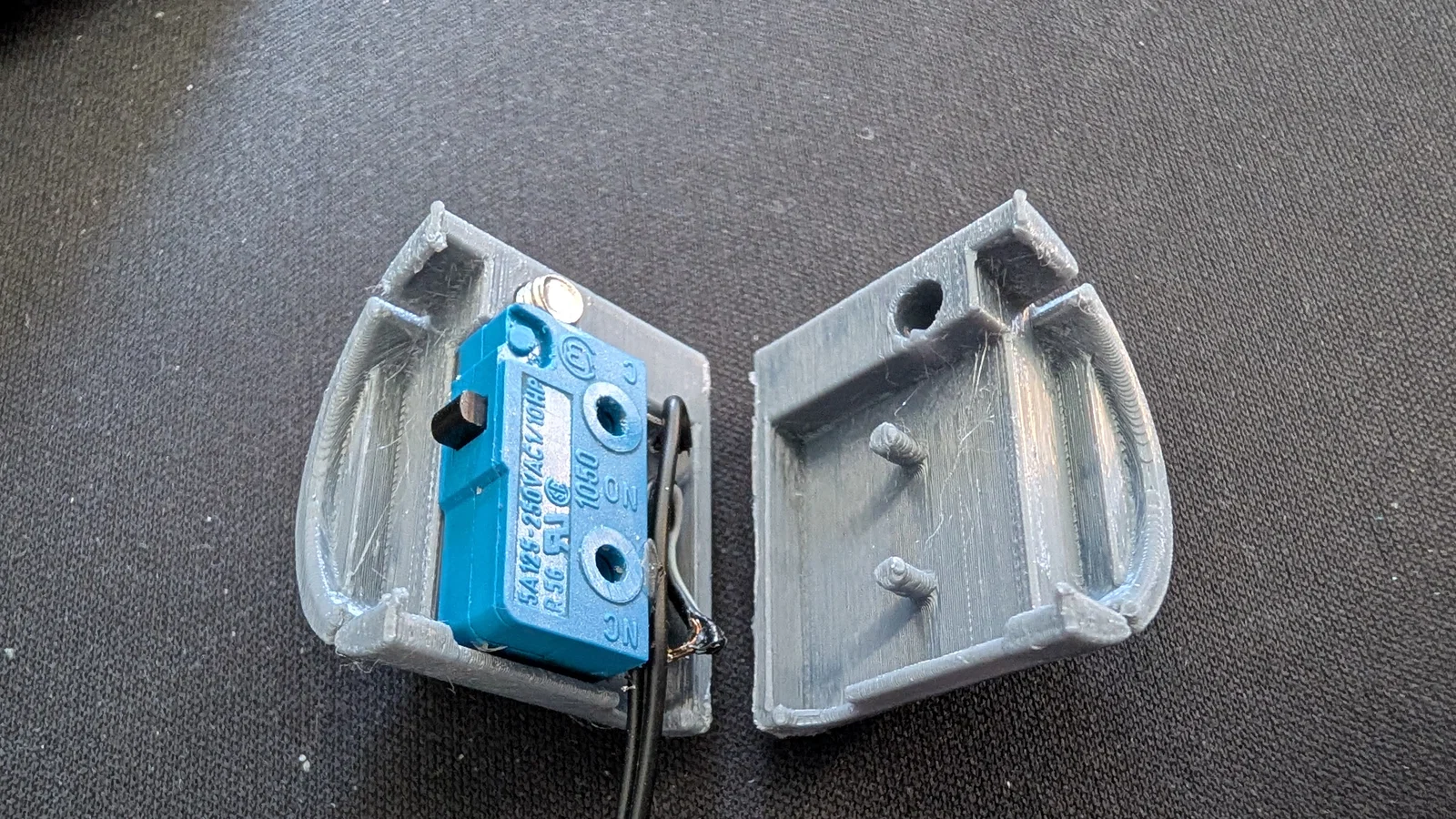

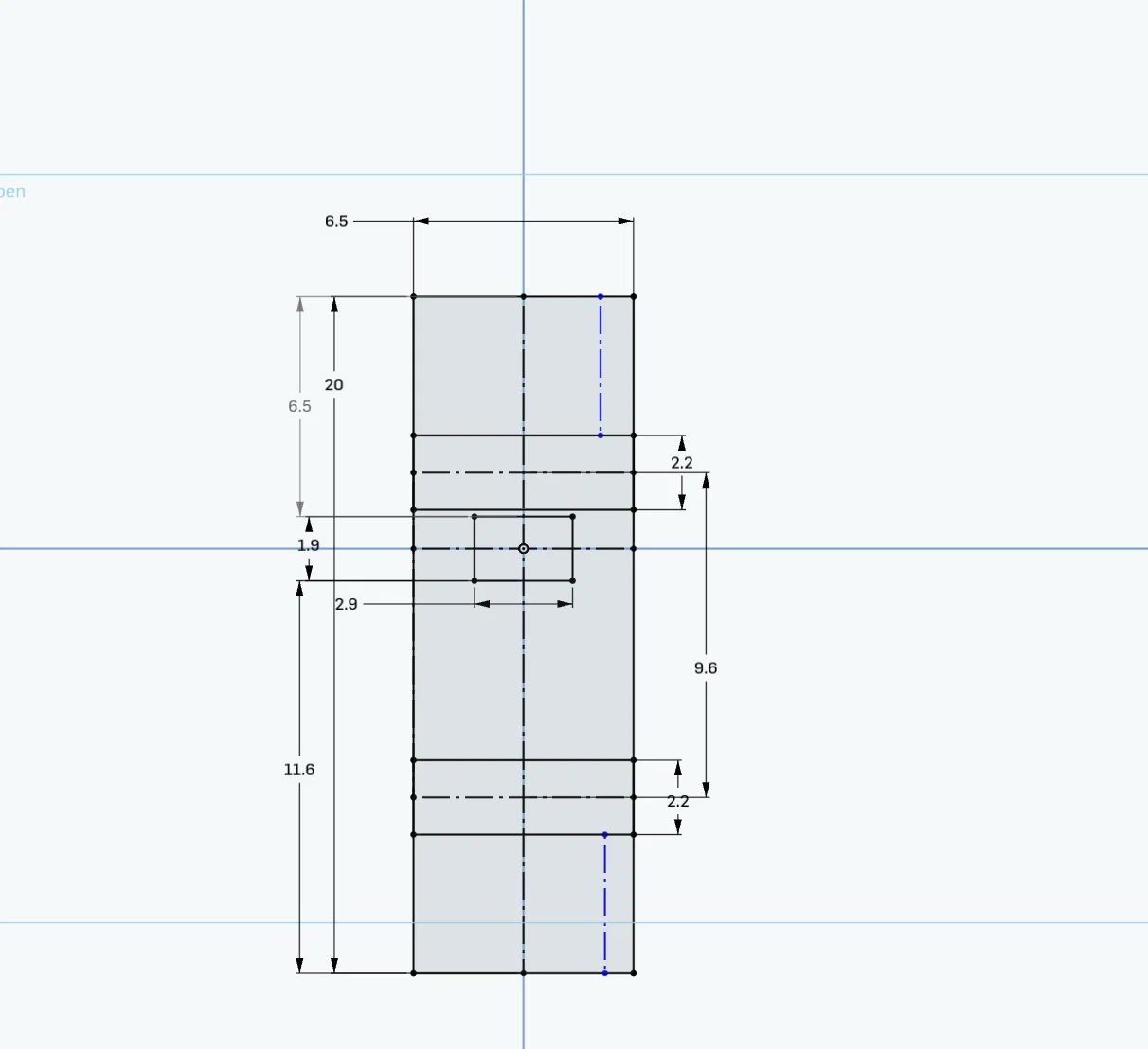

Microswitch được thiết kế cho mẫu này là Marquardt 1050;. Nếu bạn muốn dùng loại khác, kích thước chi tiết đã được thể hiện trong các hình ảnh đính kèm.

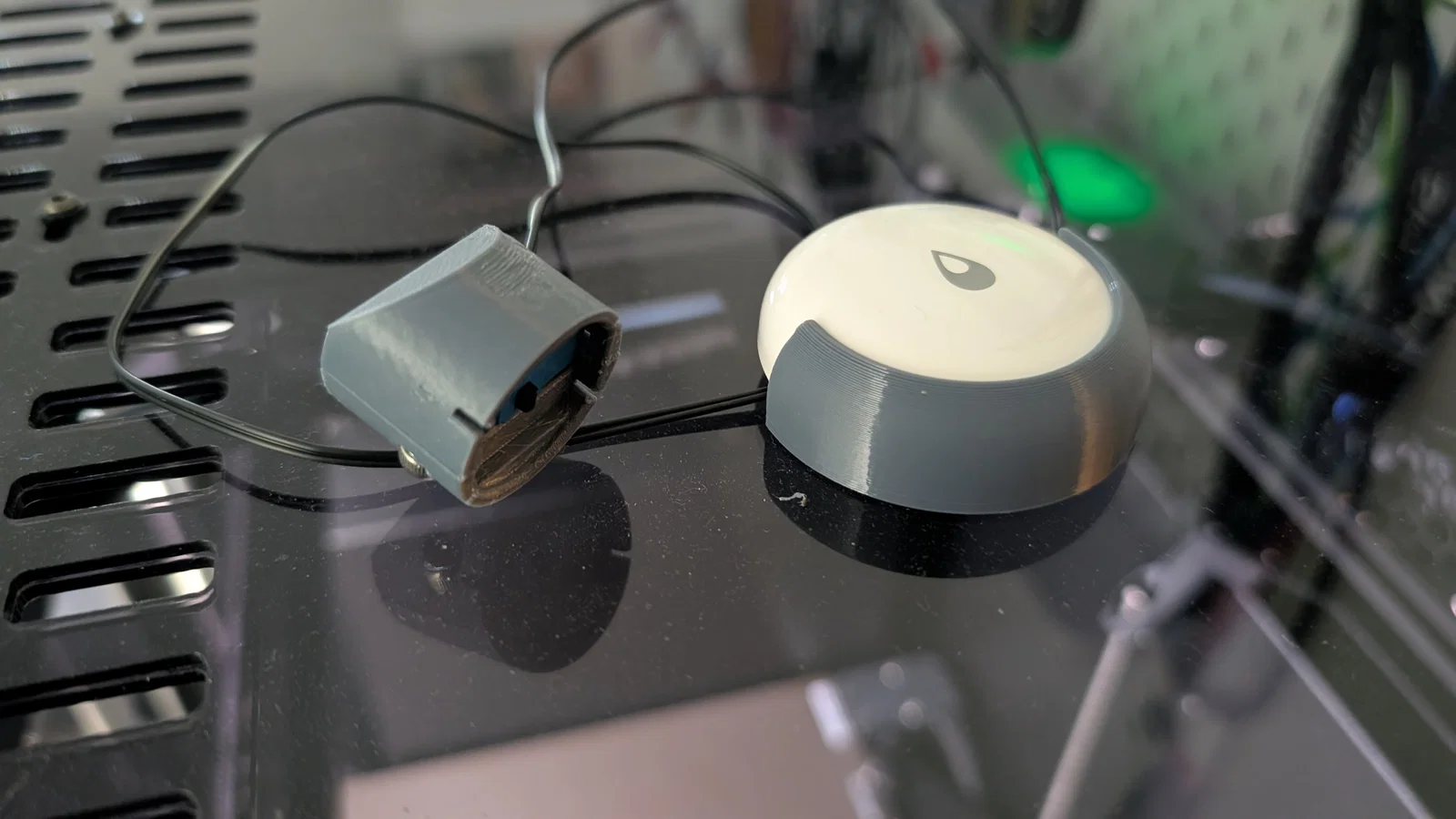

Đế gắn cảm biến nước Aqara hiển thị trong ảnh là mẫu này.
