Vỏ hộp cải tiến cho máy đo transistor GM328A (phiên bản cổng Type-C)
Bản cải tiến của vỏ hộp GM328A với phần chữ in rõ nét hơn, bổ sung tùy chọn nhãn cảnh báo xả tụ an toàn. Thiết kế tối ưu cho máy in 3D, dễ in và lắp ráp chắc chắn cho người dùng thiết bị đo linh kiện điện tử.
Mô tả

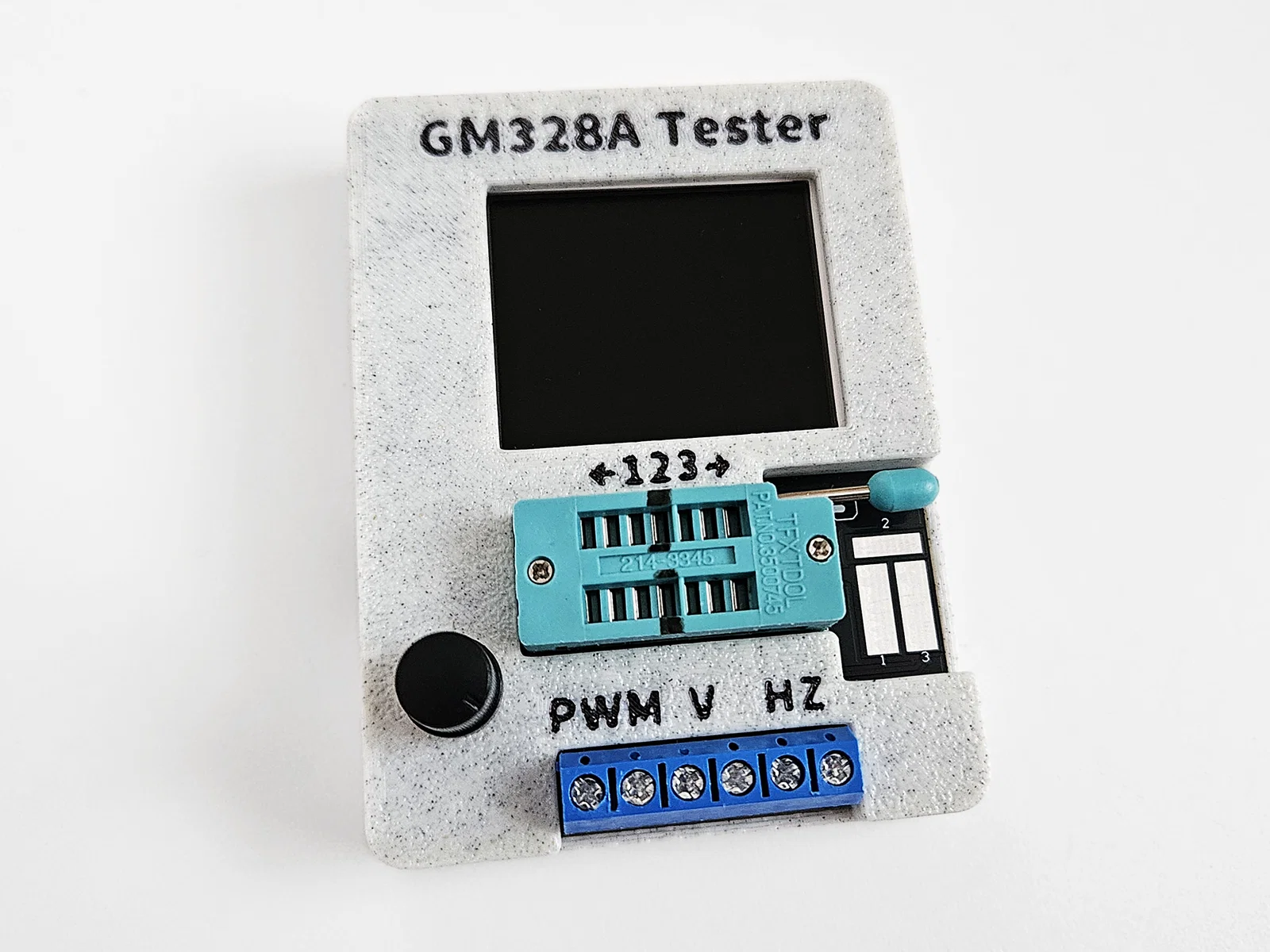

Đây là bản remix của bản remix với phần chữ được cải thiện, bổ sung tùy chọn kiểu máy và nhãn cảnh báo. Phần chữ ở bản gốc hơi nhỏ, in bằng đầu phun 0.4 mm không được sắc nét lắm. Bản thiết kế lại này dùng phông chữ lớn hơn và thân thiện hơn cho việc in ấn. Có hai biến thể cho tấm mặt trên: một loại có dập nổi tên kiểu máy và một loại có thêm tên kiểu máy kèm nhãn cảnh báo ("Discharge Caps Before Testing!").
Vỏ hộp gốc có độ khít khá tốt. Mình cũng muốn làm thêm các đường vát rộng hơn và tăng độ dày cho một vài vách, nhưng chỉnh sửa file STL khá là phiền phức nên thiết kế này hoạt động như vậy là ổn rồi :)
Thiết lập in
- Chiều cao lớp: 0.2 mm
- Độ rộng đường in: 0.4 mm
- 4 vách tường
- 4-5 lớp trên & dưới
- Bật hỗ trợ (chỉ trên build plate)
Thời gian in ước tính ở tốc độ 60 mm/s: Mặt trên khoảng 1 tiếng 35 phút mỗi cái, mặt dưới khoảng 55 phút.
