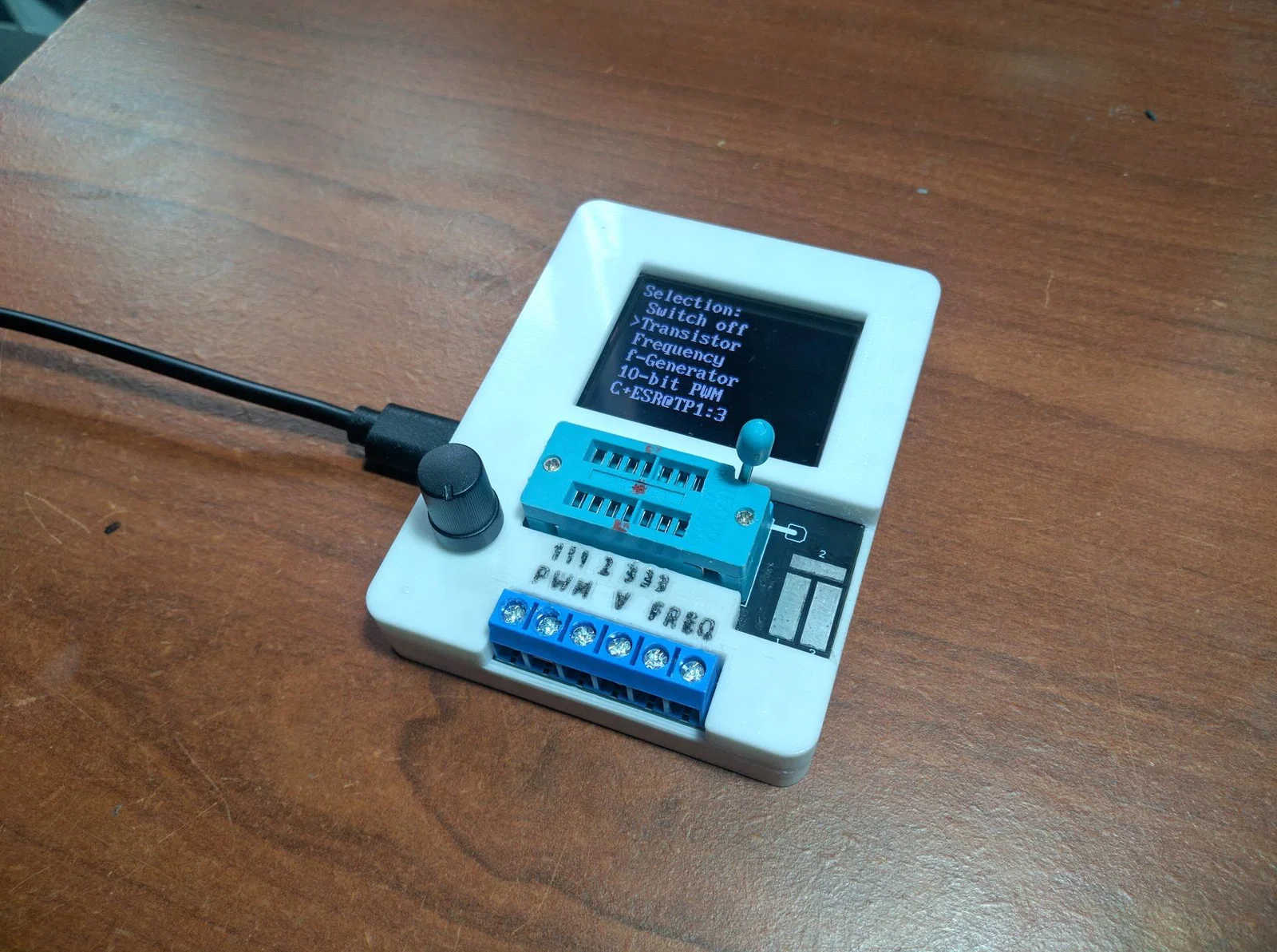

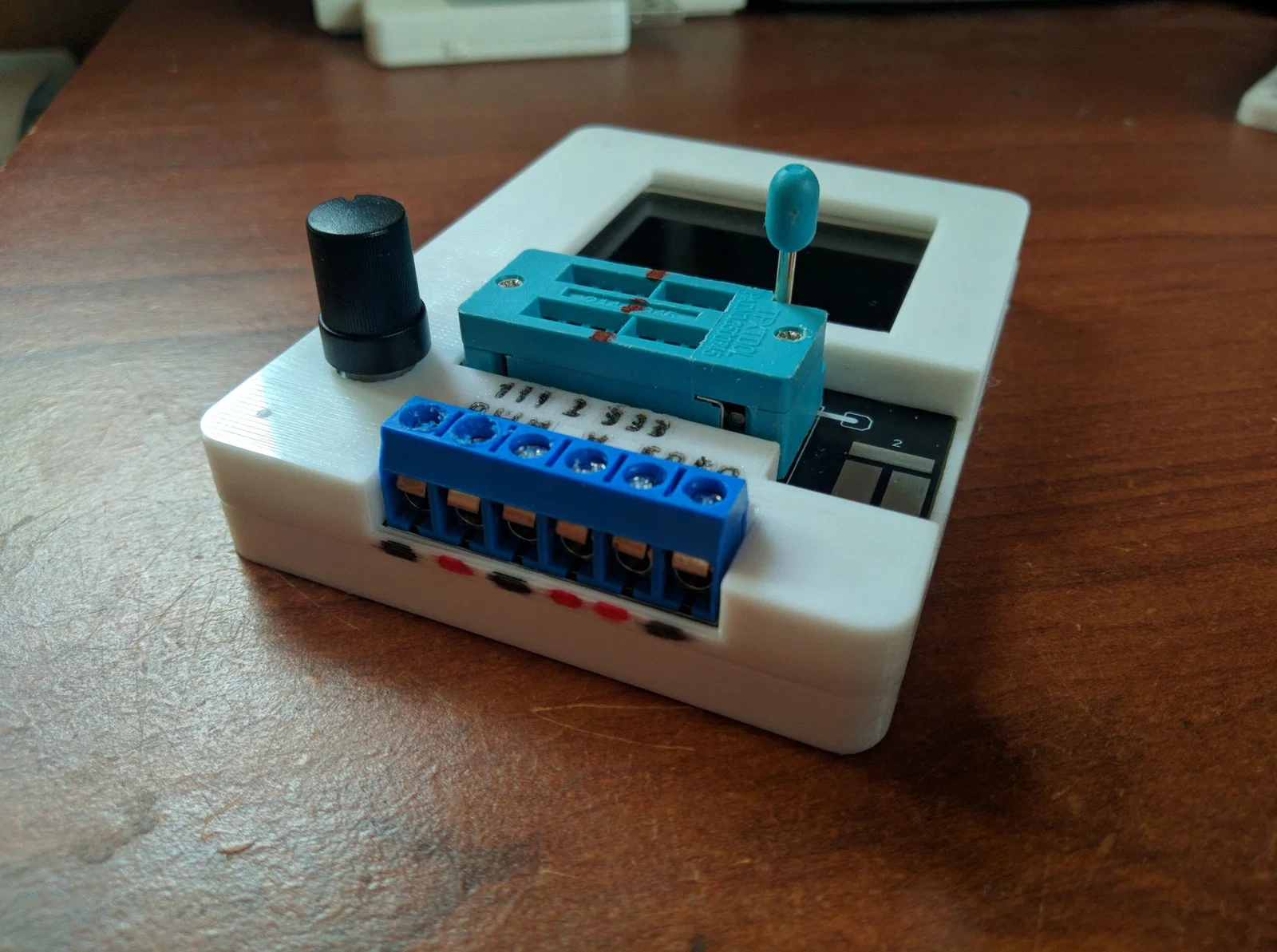

Vỏ bảo vệ cho GM328A 2022 Type-C bản tùy chỉnh

Bạn có thể tải mẫu gốc của ressu tại đây. Những thay đổi so với bản gốc:

• Thiết kế lại phần thành gần cần gạt. Mẫu gốc có một cái lỗ kỳ lạ dễ bám bụi ở đó. Nếu bạn đo linh kiện SMD, một vật nhỏ có thể rơi vào trong vỏ qua cái lỗ đó và rất khó lấy ra.
• Đã xóa tất cả nhãn trên vỏ trước vì mình không thích kiểu của chúng :)
• Thêm phiên bản nhãn của riêng mình. Đây là tùy chọn thôi, vì mình thấy chúng không dễ in chính xác nếu Z-offset và độ dày lớp đầu tiên không được tinh chỉnh hoàn hảo trên máy in. Mình có đính kèm phiên bản không có nhãn trong trường hợp bạn muốn thử font chữ lớn hơn hoặc thứ gì khác. Có lẽ sẽ gọn gàng hơn nếu bạn in nhãn giấy bằng máy in laser rồi dán lên. Còn với mình, mình thấy để như vậy là ổn, ít nhất là mình vẫn đọc được và hiểu các chân kết nối dùng để làm gì.
• Đã xóa các chữ G G G kỳ lạ ở mặt trước của vỏ dưới. Mình không hiểu chúng dùng để làm gì nên nghĩ rằng vỏ sẽ chắc chắn hơn nếu không có chúng. Cập nhật: như tác giả gốc đã giải thích sau đó, G là viết tắt của ground (tiếp địa). Vì vậy, nếu bạn cần các chữ G này, bạn có thể in vỏ dưới từ mẫu gốc, chúng hoàn toàn tương thích.

Mọi thứ khác đều được thiết kế rất hoàn hảo, mình lắp vào bảng mạch của mình ngay lần thử đầu tiên. Nếu bạn dùng vít thay vì bu-lông, mình khuyên nên giảm đường kính lỗ trên vỏ dưới, vì khá khó để tìm loại vít ngắn mà bám chắc trong những cái lỗ lớn như vậy. Mình đã dùng vít 3x12mm, đó là lựa chọn duy nhất để gắn phần trên và phần dưới lại với nhau - vít dài hơn thì không vừa, còn ngắn hơn thì không giữ được.
