Mô tả

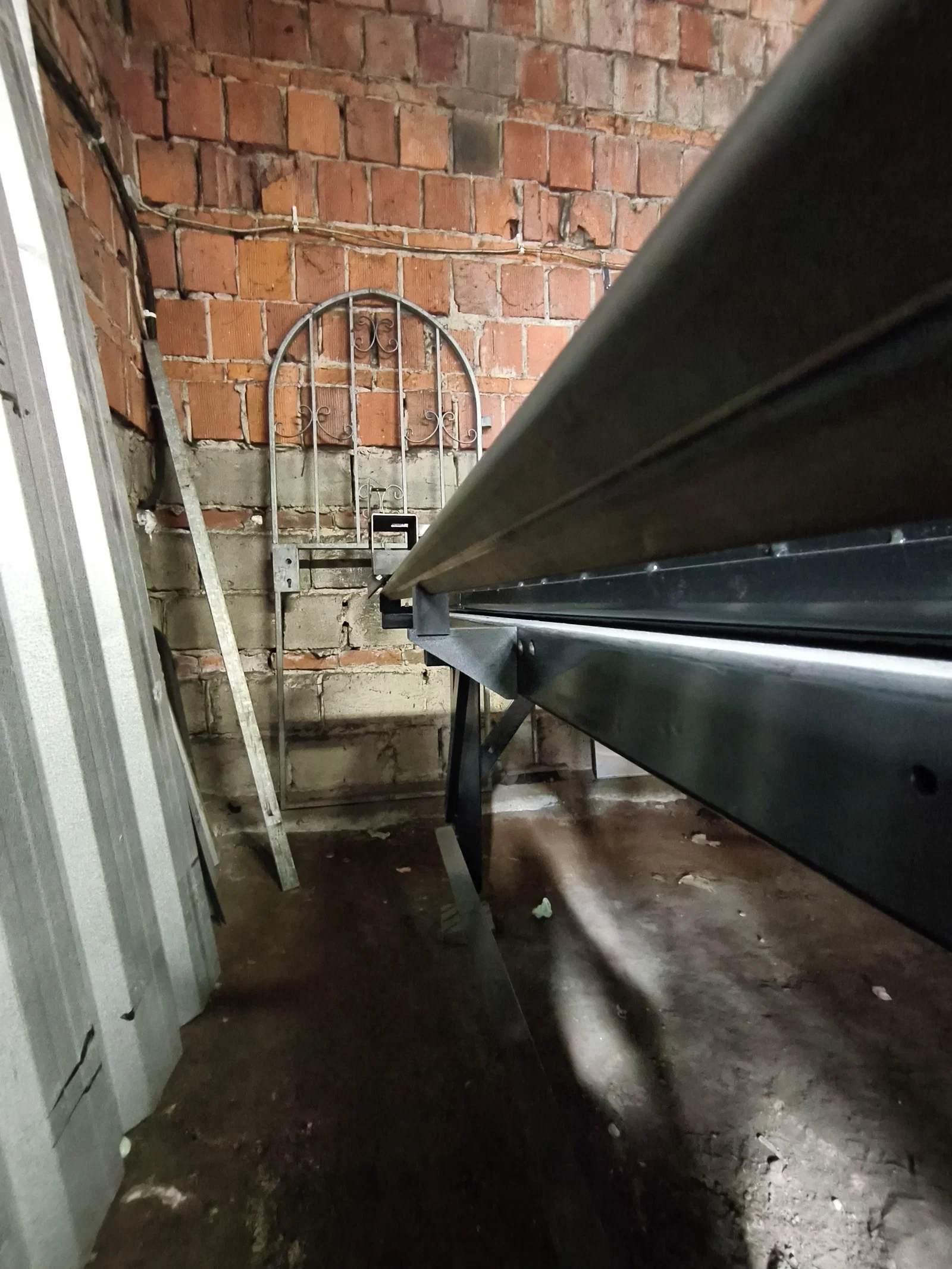

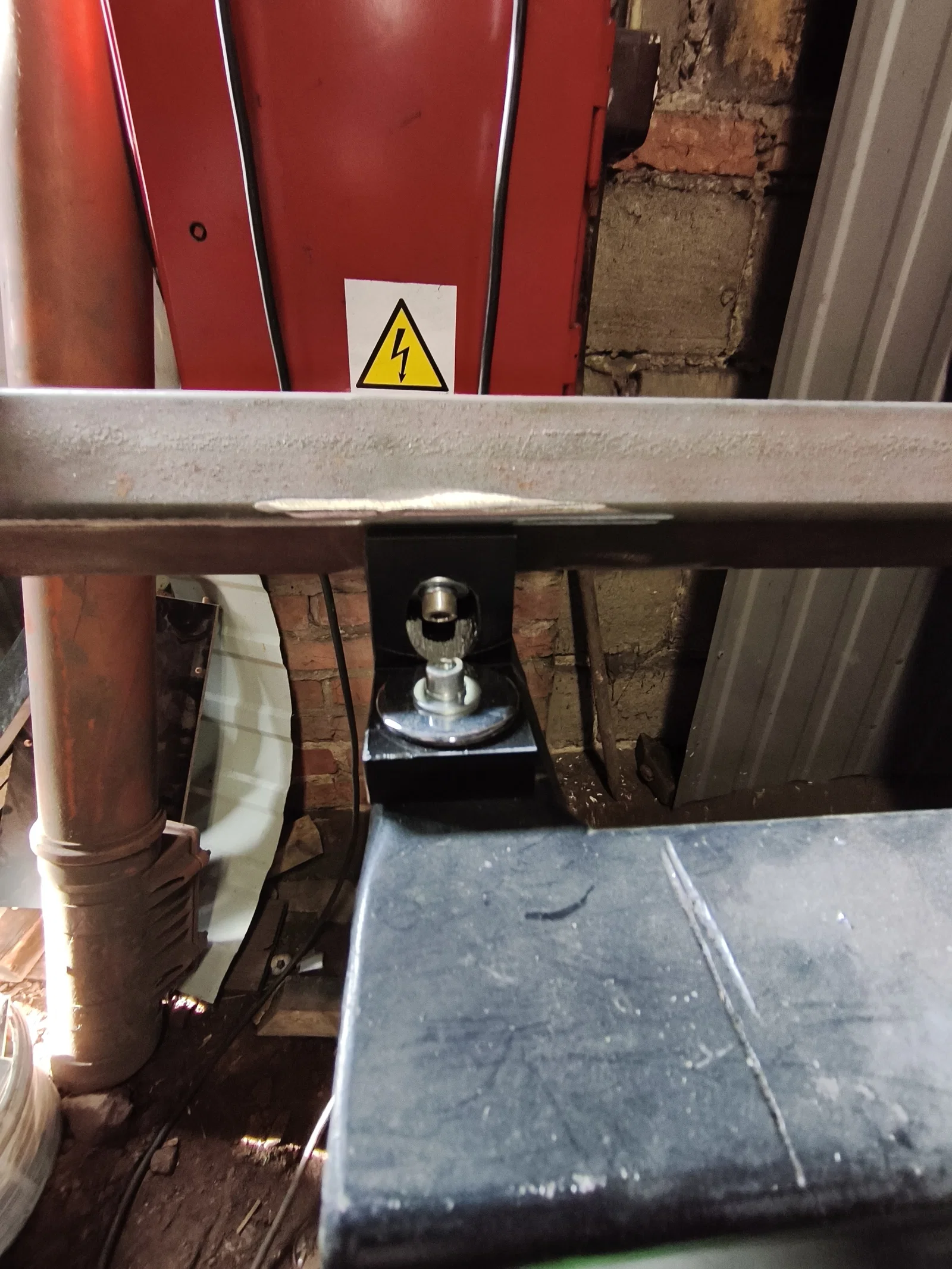

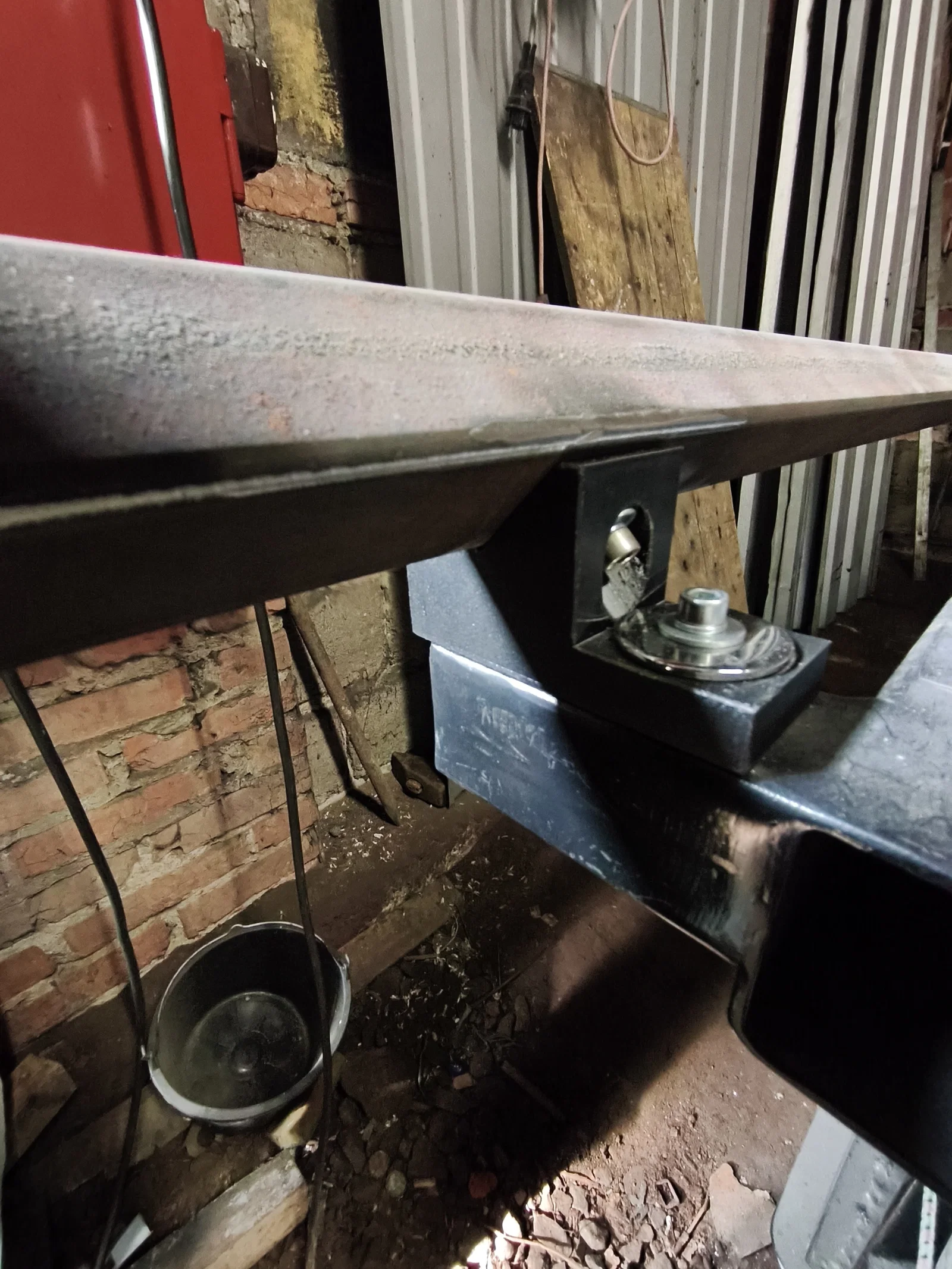

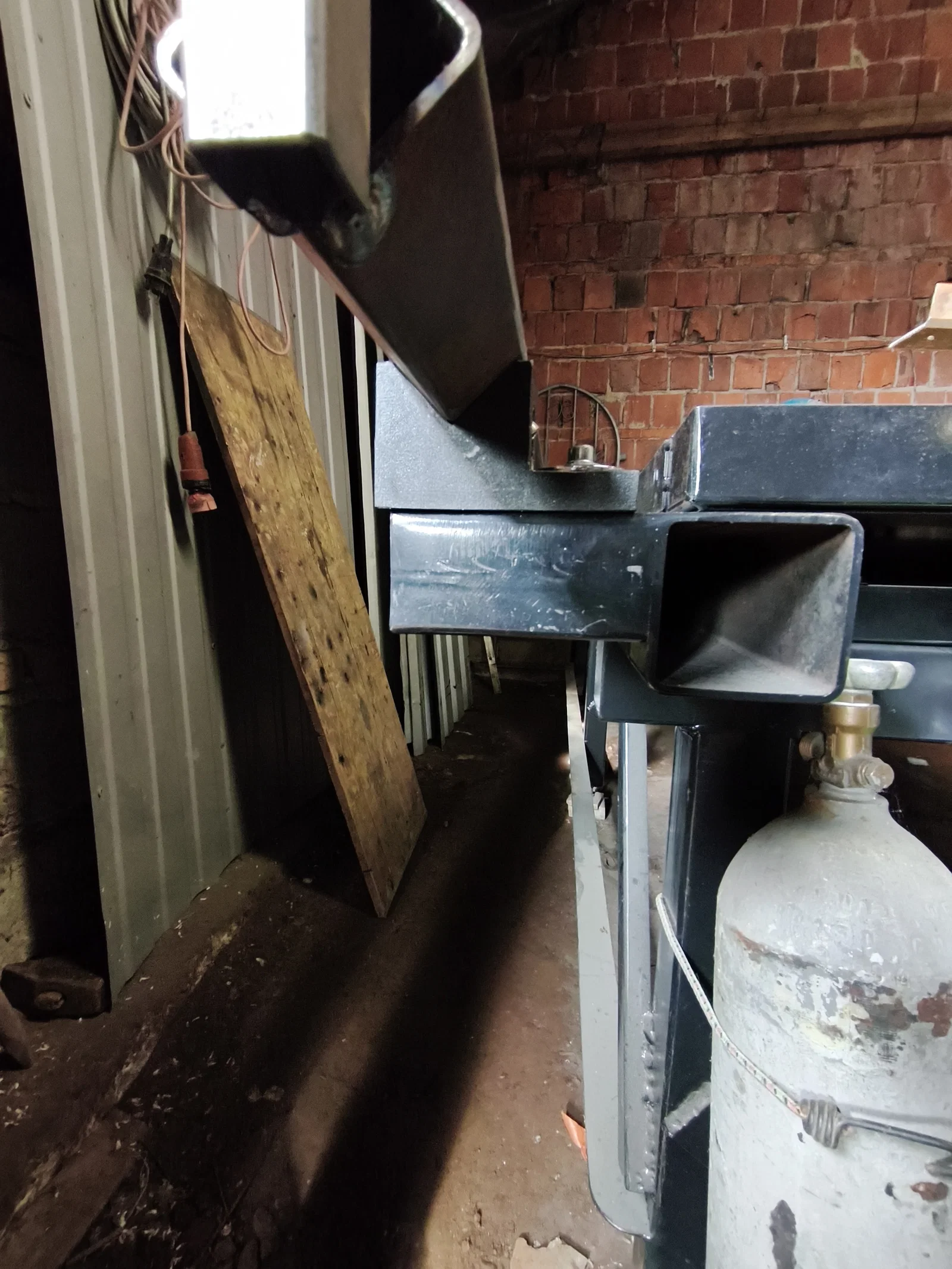

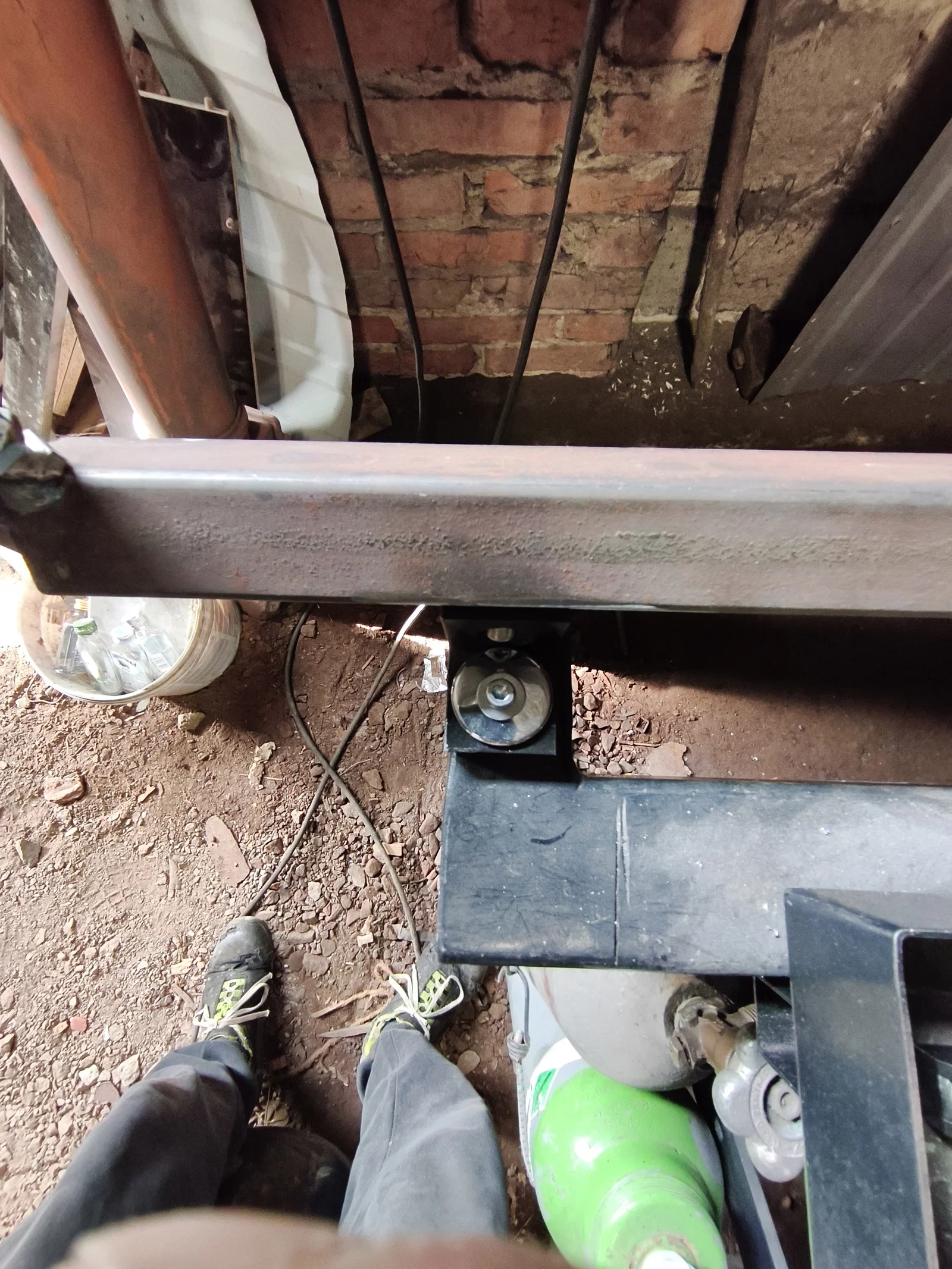

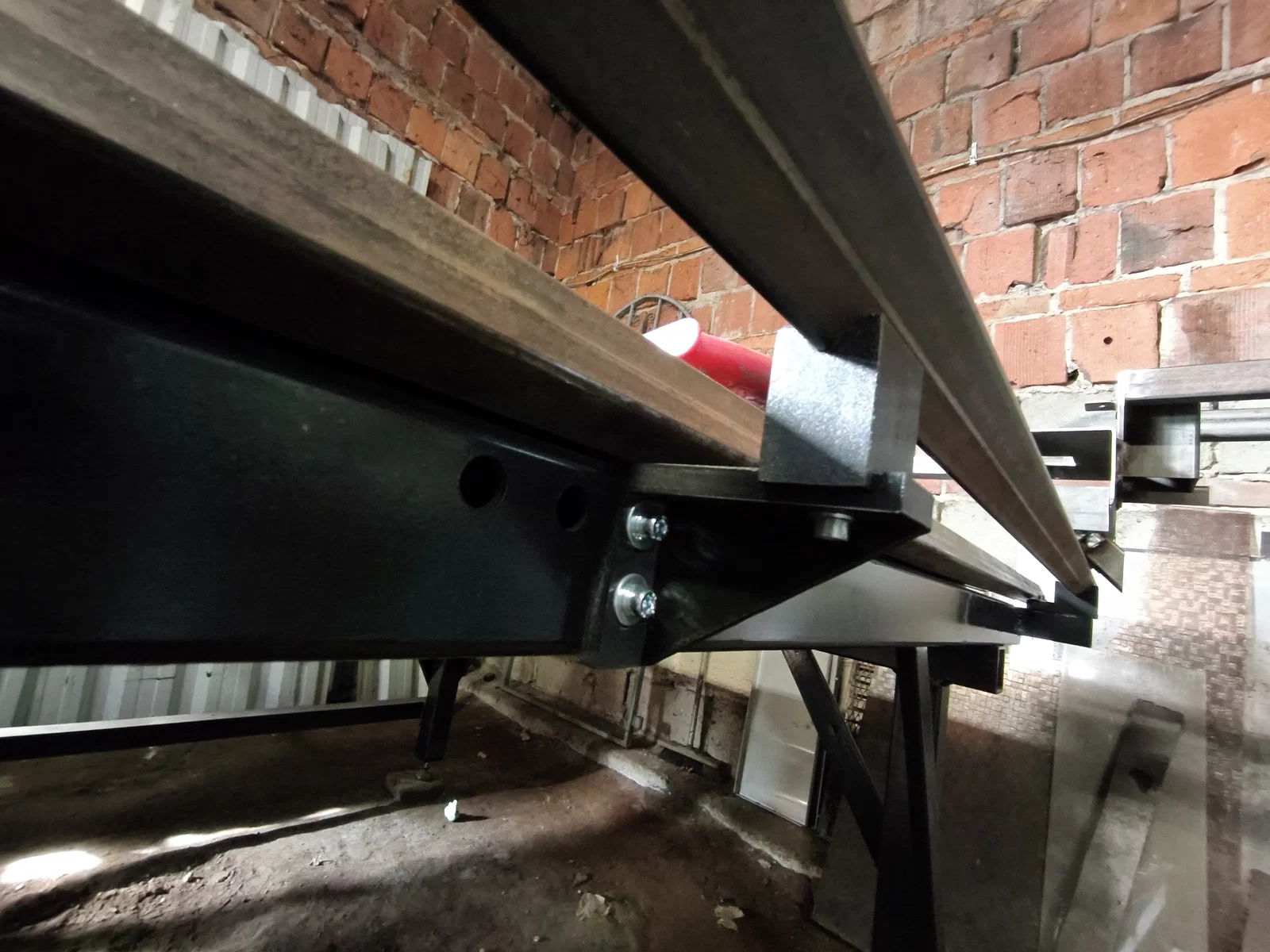

Bạn đang cần một hệ thống ray trượt chính xác và tiết kiệm cho máy cắt plasma của mình? Mô hình này giúp bạn cố định một thanh thép profile vuông tiêu chuẩn (như loại 40x40mm) ở góc nghiêng 45 độ hoàn hảo, tạo thành ray trượt kiểu "V-track". Mình đã sử dụng thiết lập này cho bộ dẫn hướng mỏ cắt plasma và nó mang lại sự ổn định cực kỳ tốt.

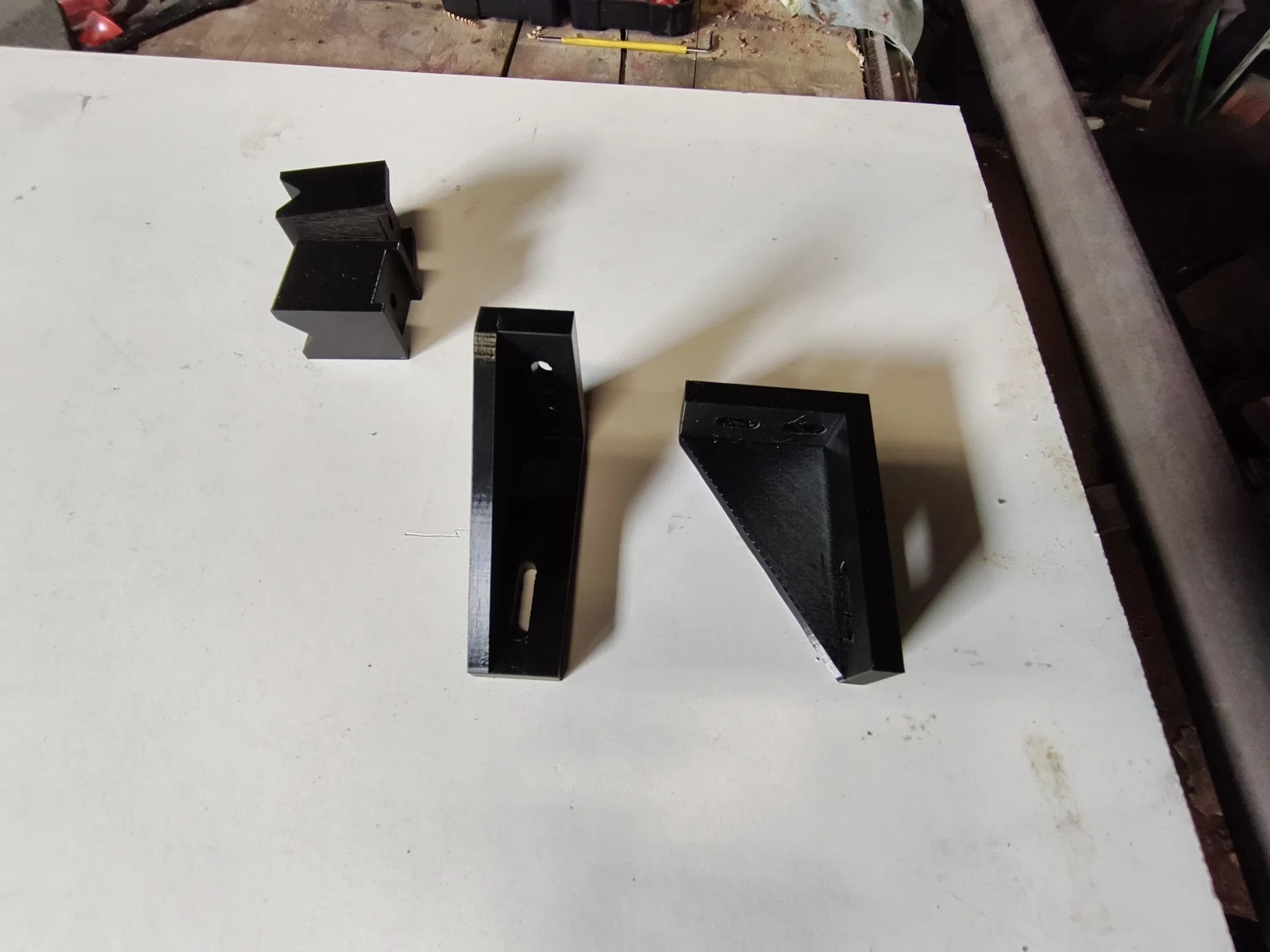

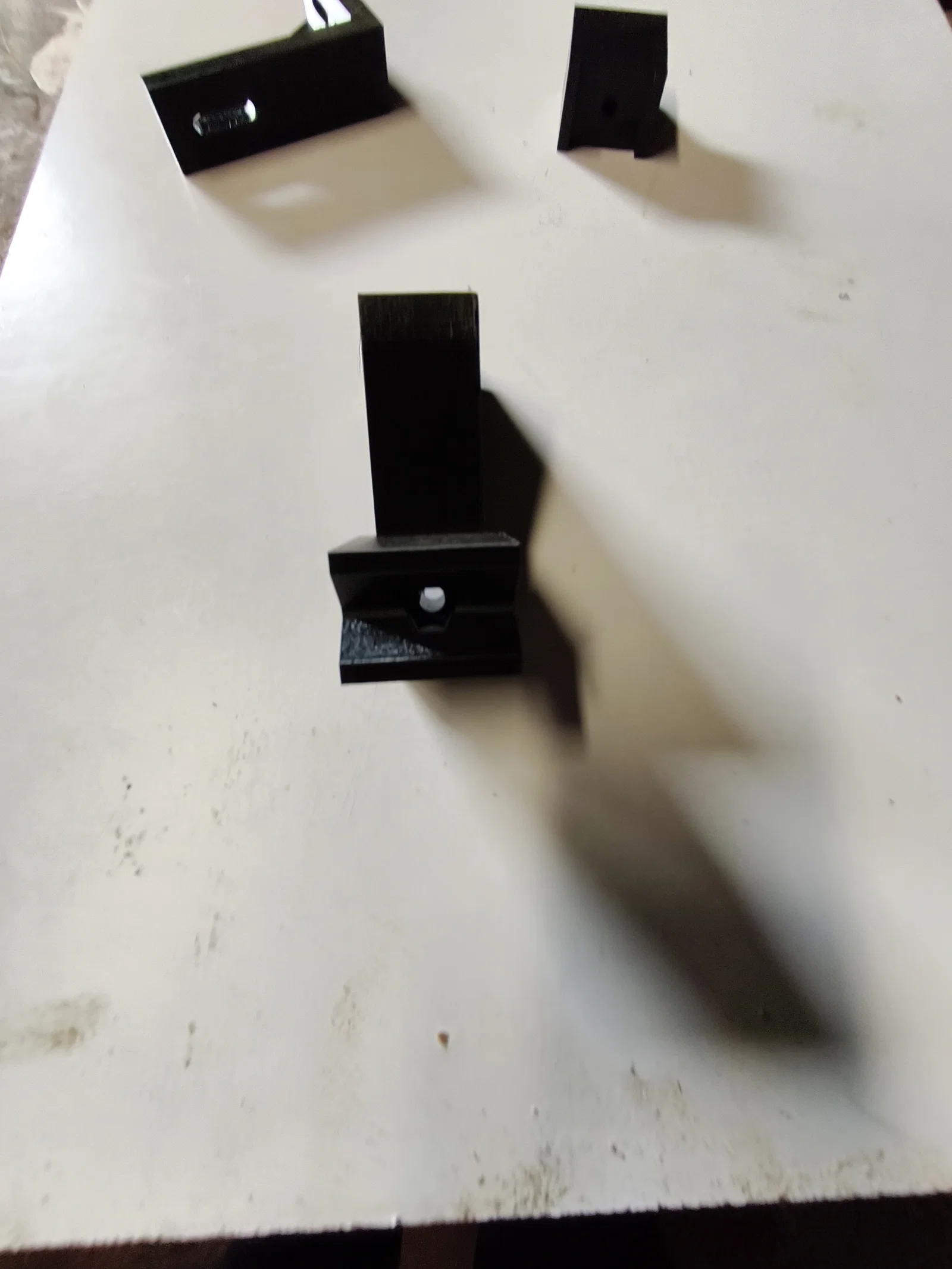

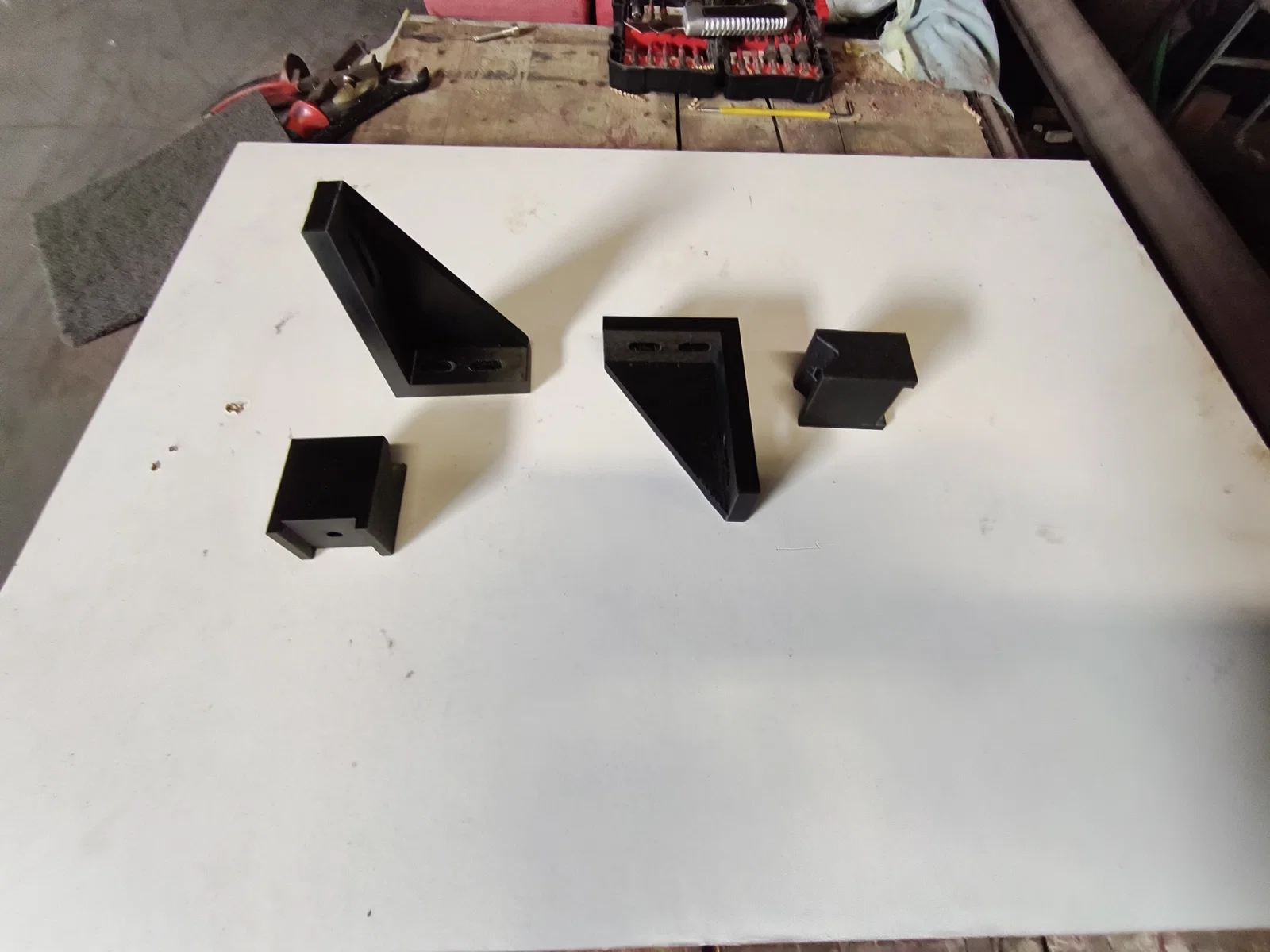

Tệp tin bao gồm

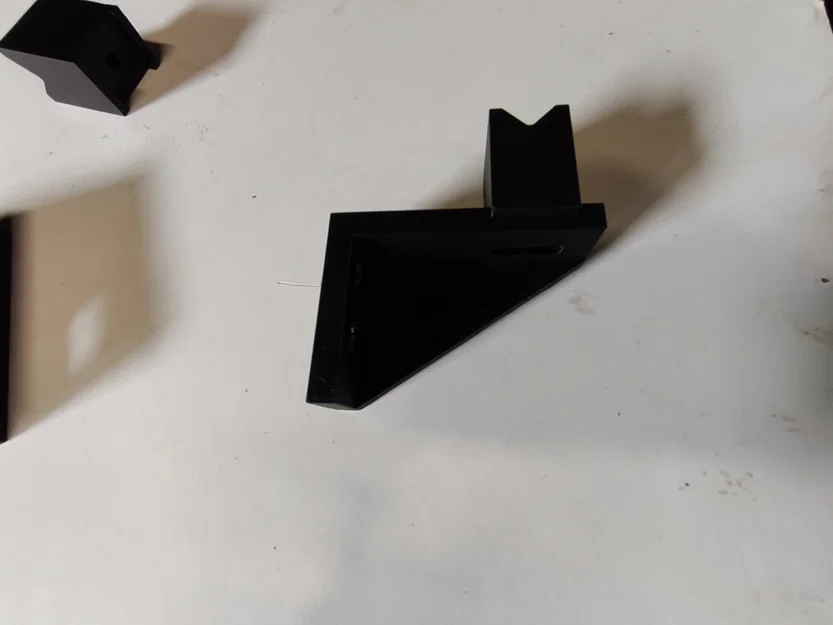

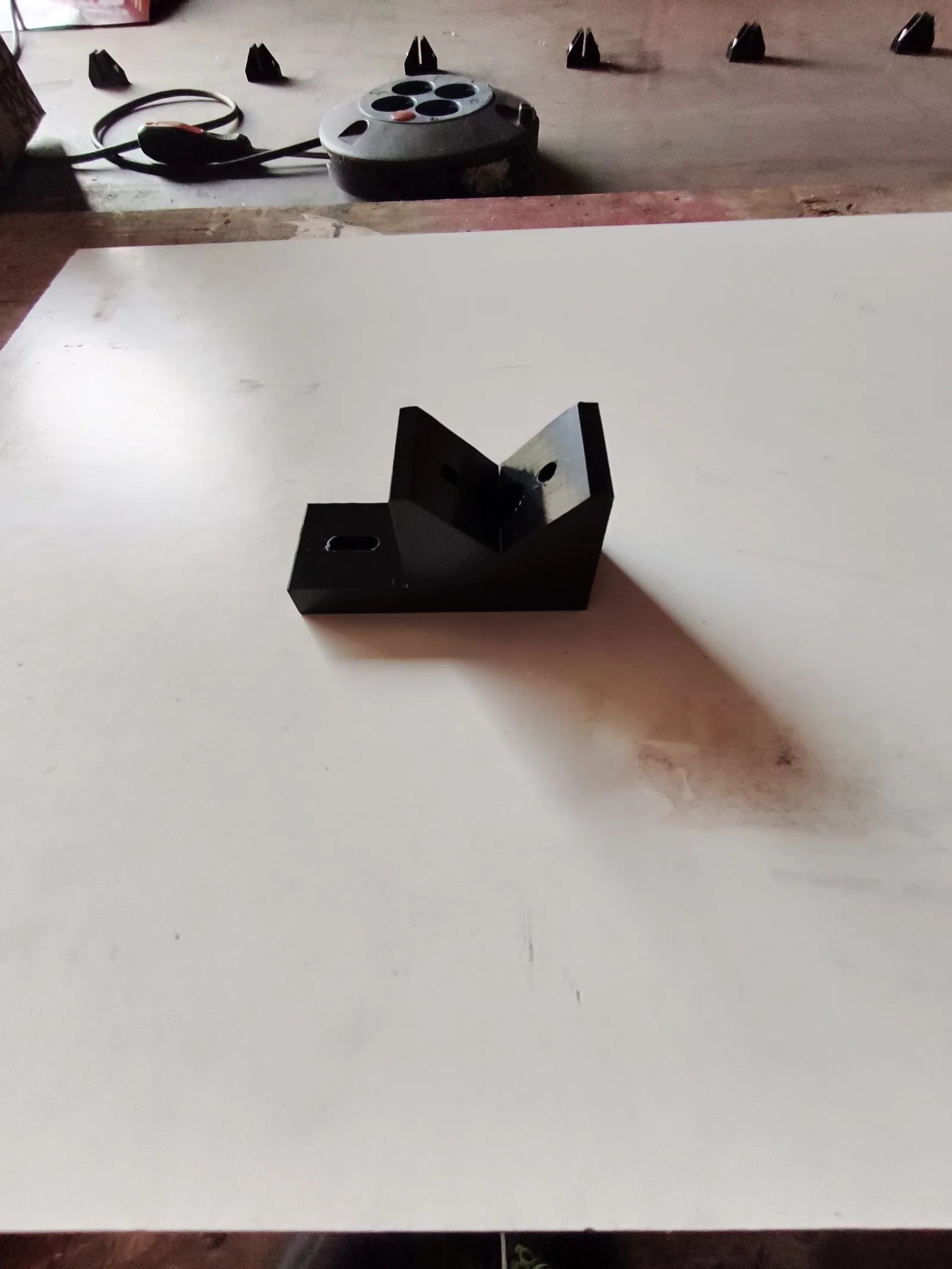

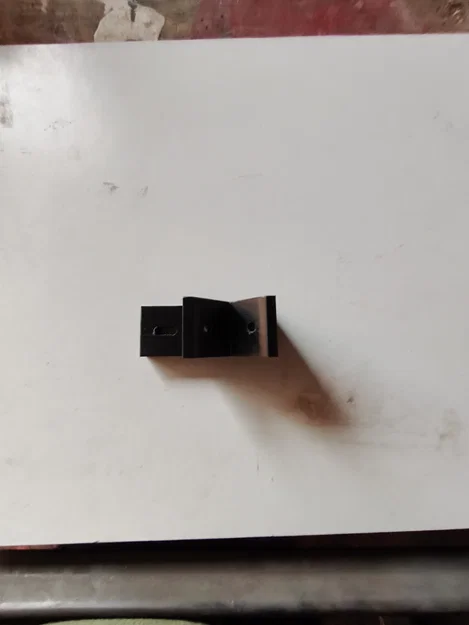

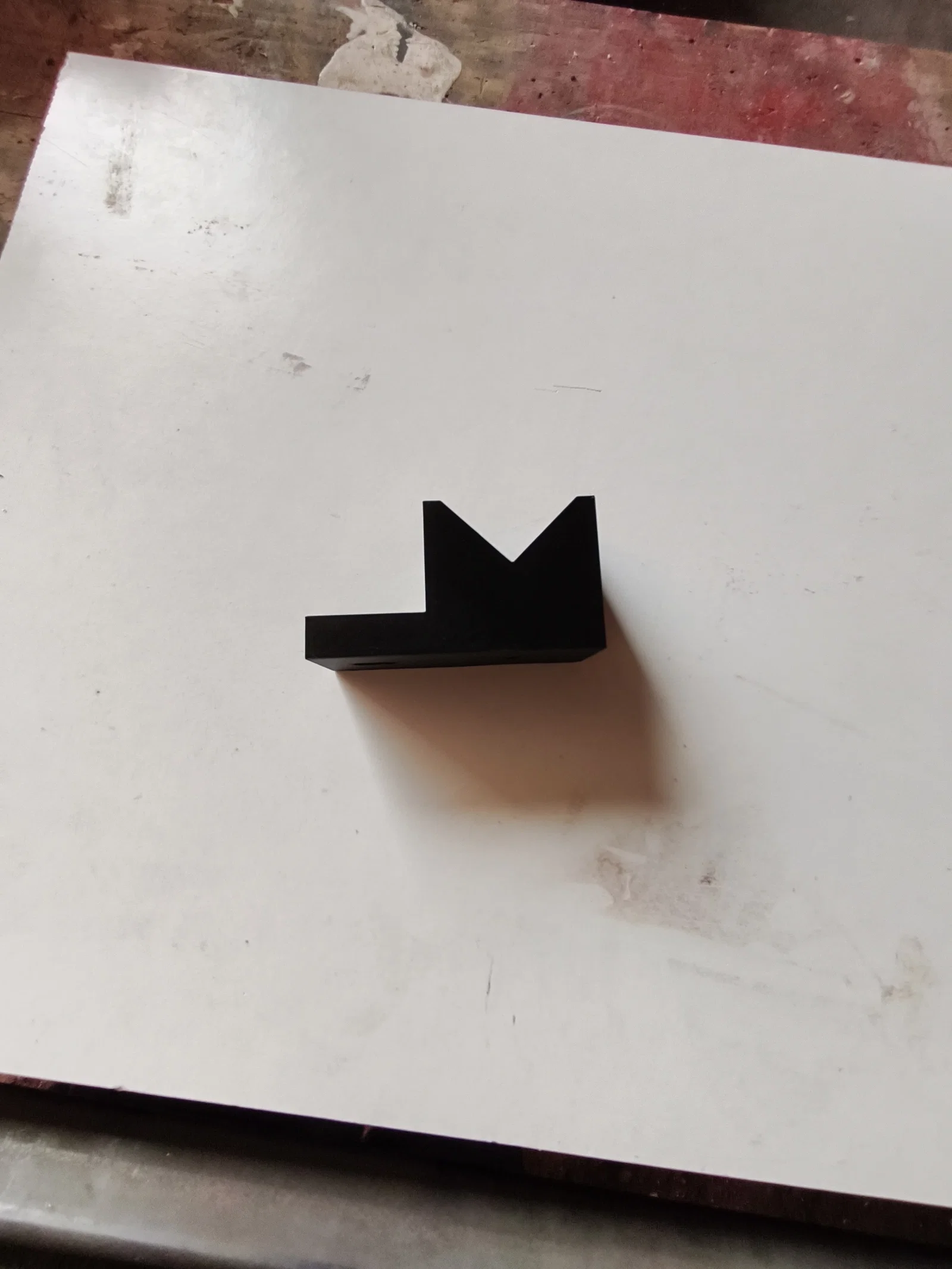

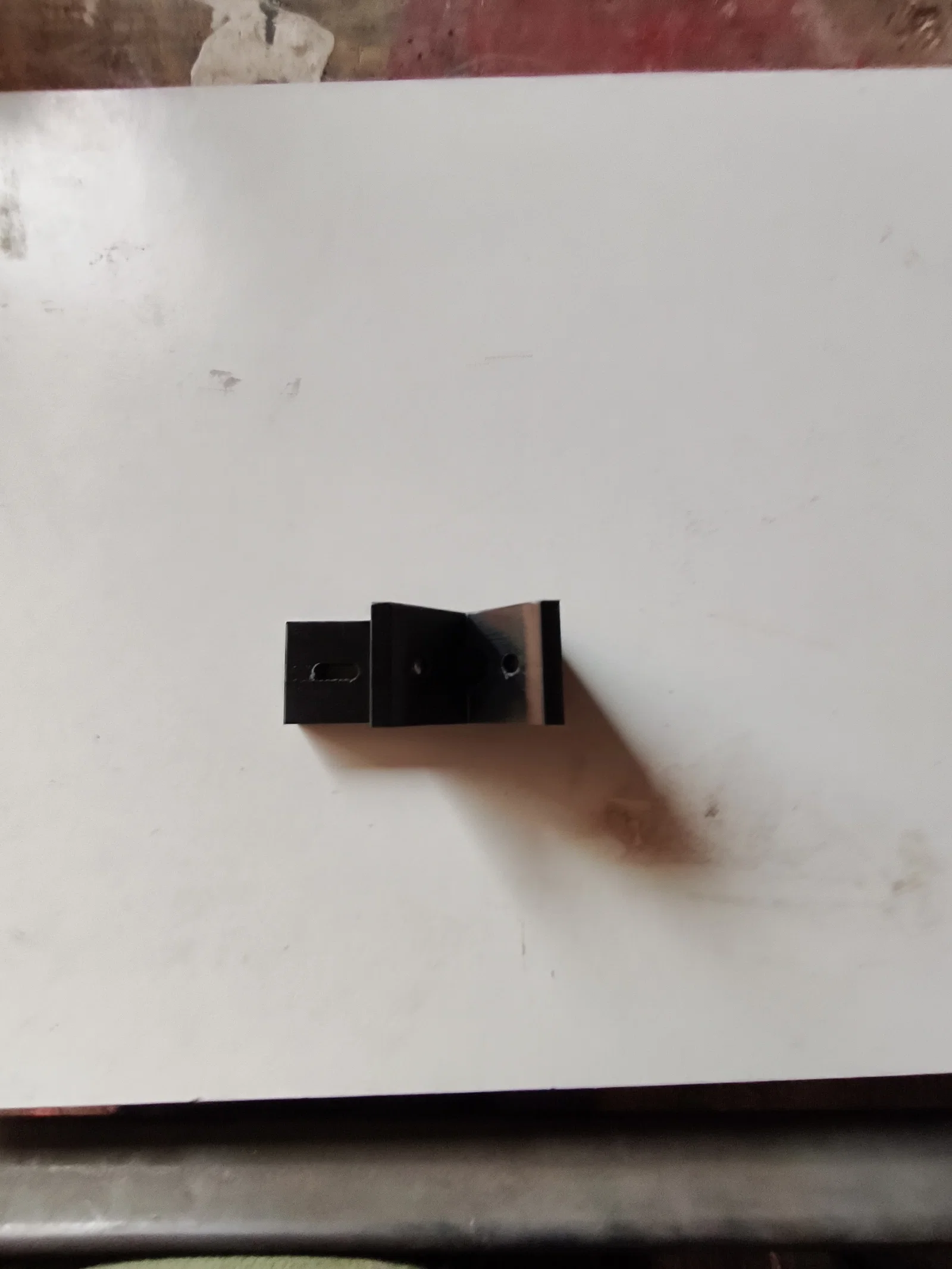

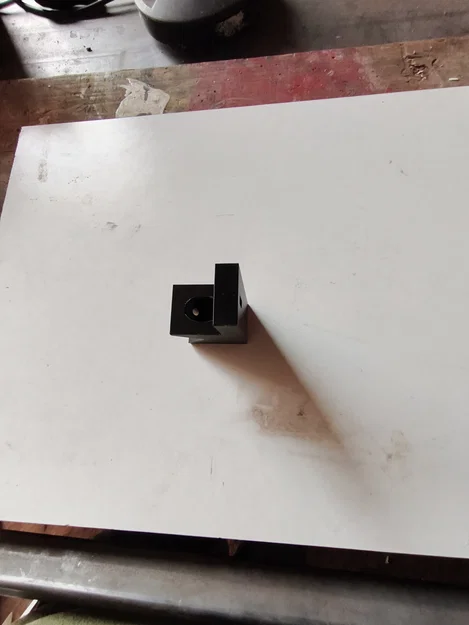

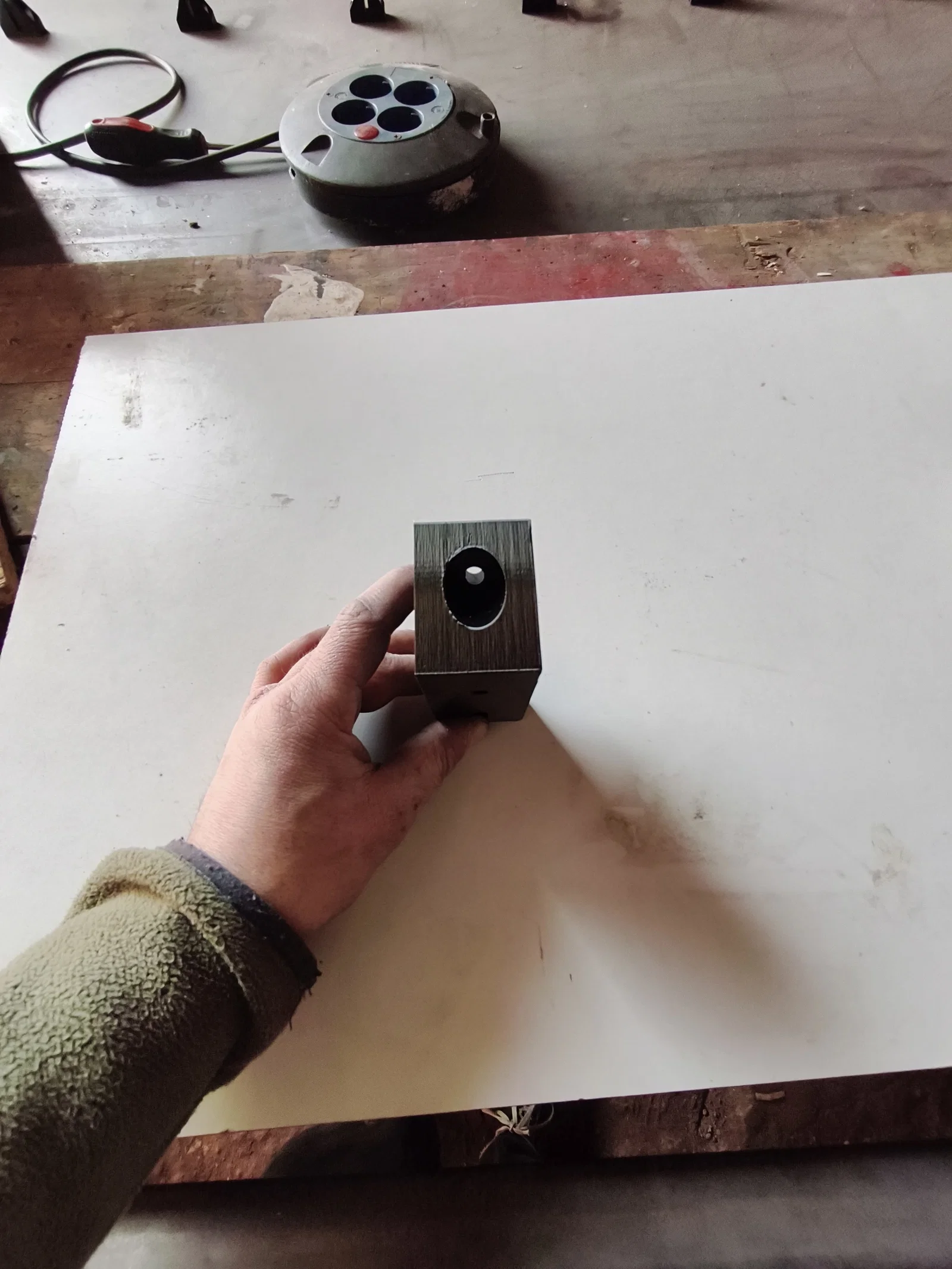

• Mocowanie_profila.stl – Ngàm gắn đầu ray chính. Bạn nên dùng ít nhất hai cái cho mỗi thanh ray.

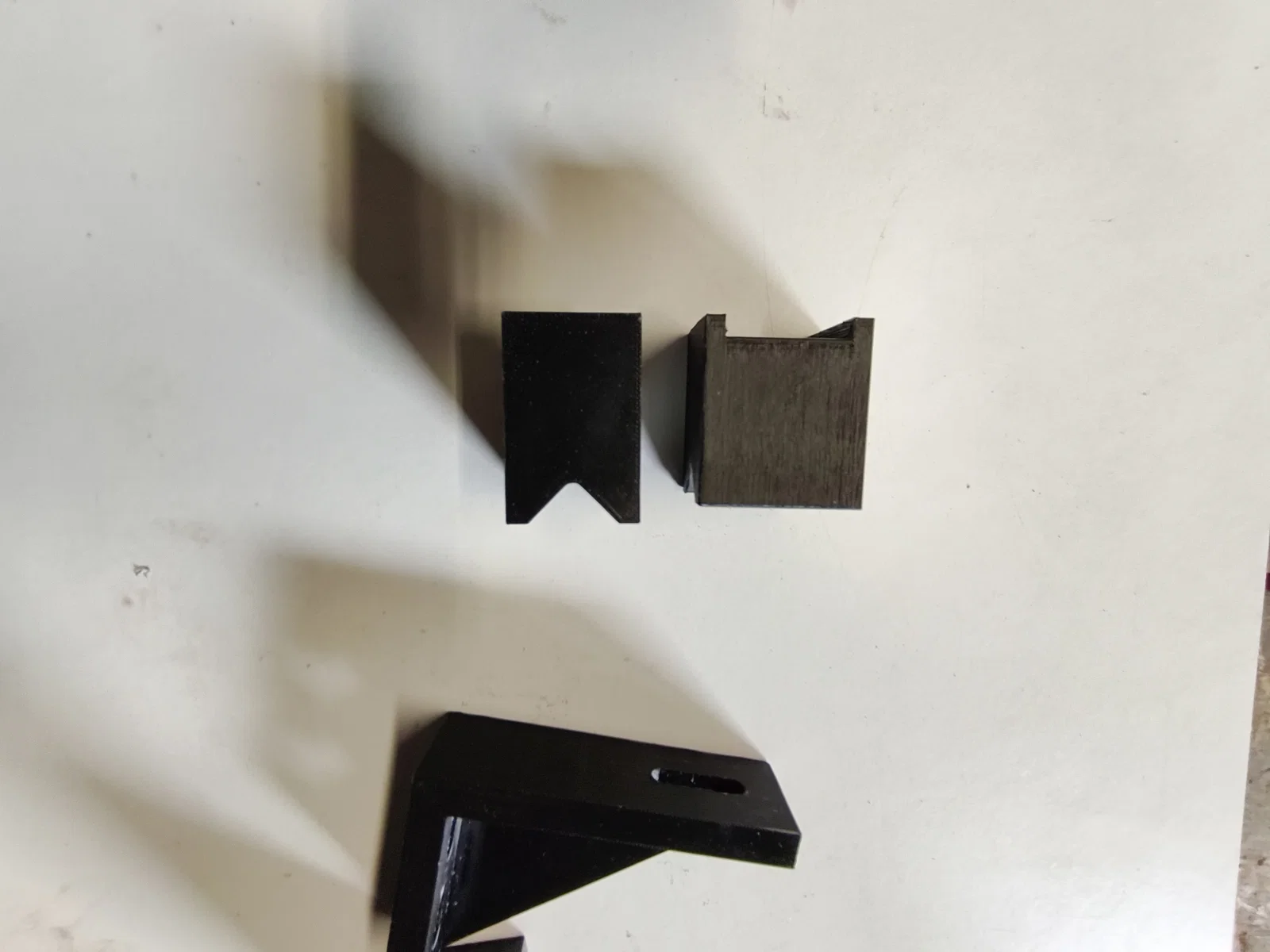

• Podpora.stl – Giá đỡ trung gian. Khuyên dùng mỗi 30-50cm cho các thanh ray dài.

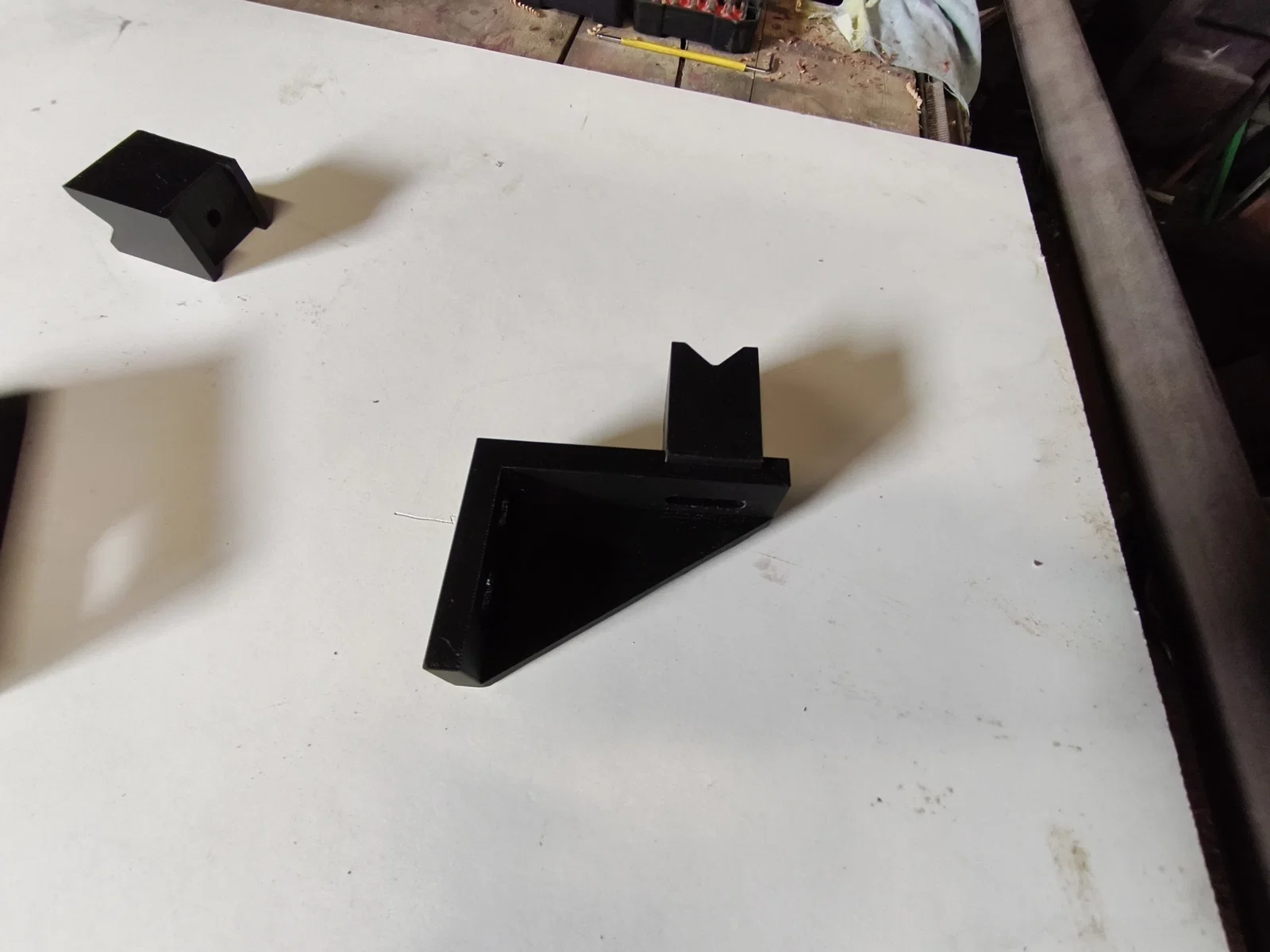

• Katownik_podpory.stl – Ke góc để bắt giá đỡ vào bàn làm việc hoặc khung máy CNC.

Đặc điểm kỹ thuật

• Độ ổn định cao: Được thiết kế với tường dày và các điểm gắn gia cố để chịu được môi trường nhà xưởng.
• Hệ thống hỗ trợ tích hợp: Các giá đỡ tùy chọn giúp ray trượt của bạn không bị võng dưới tải trọng.
• Gắn kết đa năng: Tất cả lỗ được thiết kế chuẩn cho ốc vít M6 thông dụng.

Hướng dẫn in đề xuất

Để đảm bảo các bộ phận không bị biến dạng dưới áp lực cơ học:

• Nhựa in: PETG, ABS, hoặc ASA.
• Tường (Perimeters): Tối thiểu 5 lớp. Bạn cần nhựa đặc ở những vị trí tiếp xúc với đầu ốc vít.
• Infill: 25% trở lên để đảm bảo độ cứng cấu trúc.
• Hướng in: Đặt nằm phẳng trên mặt bàn in. Không cần dùng support.

Nếu bạn tự làm bàn cắt sử dụng các ngàm này, hãy đăng ảnh "Make" nhé! Mình rất muốn xem thiết lập xưởng của bạn.
