Bộ giữ PCB cho máy CNC 3018 Pro
Thiết kế bộ giữ bo mạch PCB cho máy CNC 3018 Pro. Giải pháp giúp giảm rung lắc khi vận hành, đi kèm hướng dẫn chi tiết về cách lắp đặt, vật liệu khuyên dùng và mẹo hạn chế bụi độc hại khi khoan mạch.
Mô tả

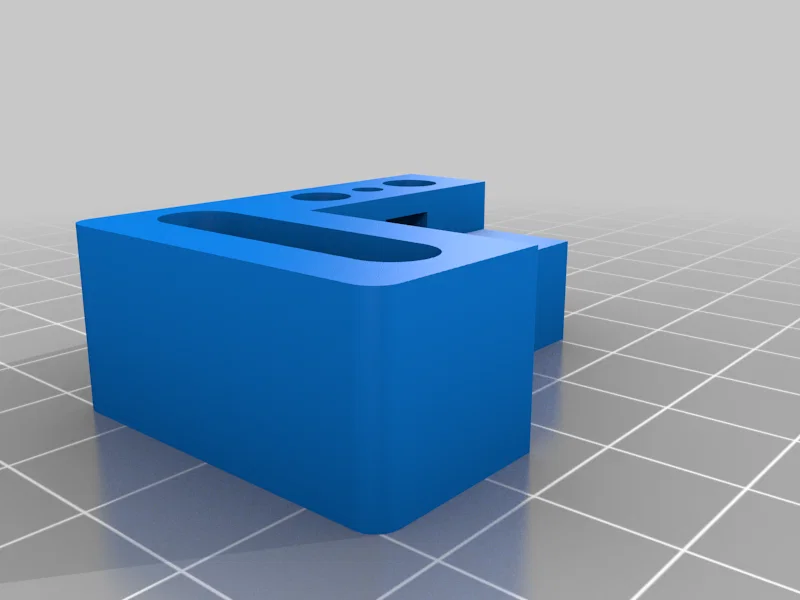

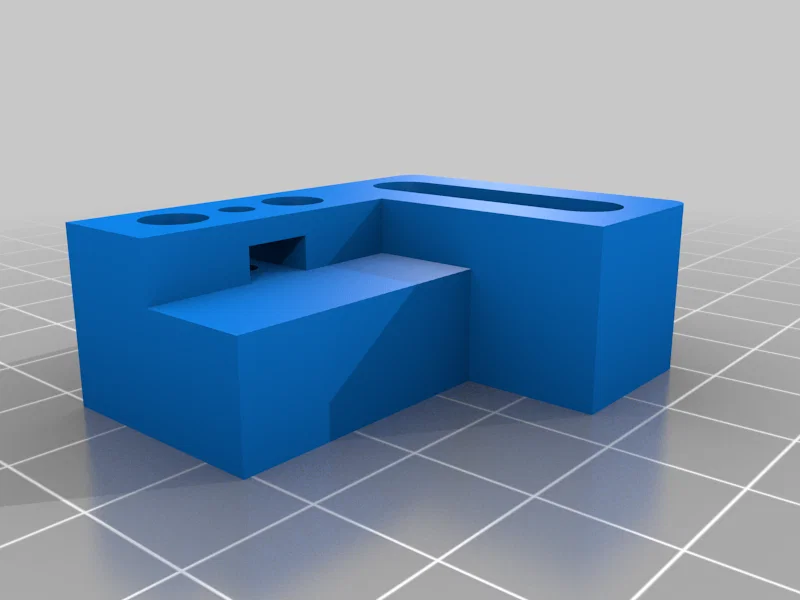

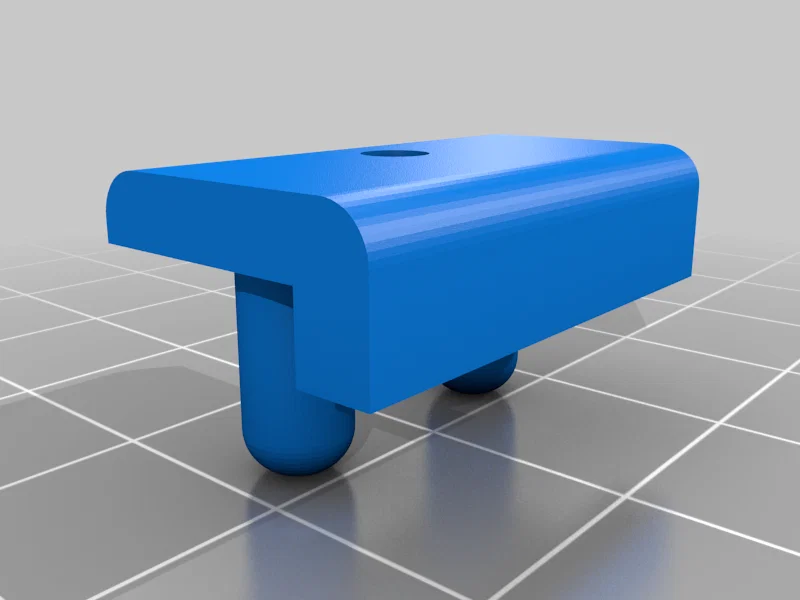

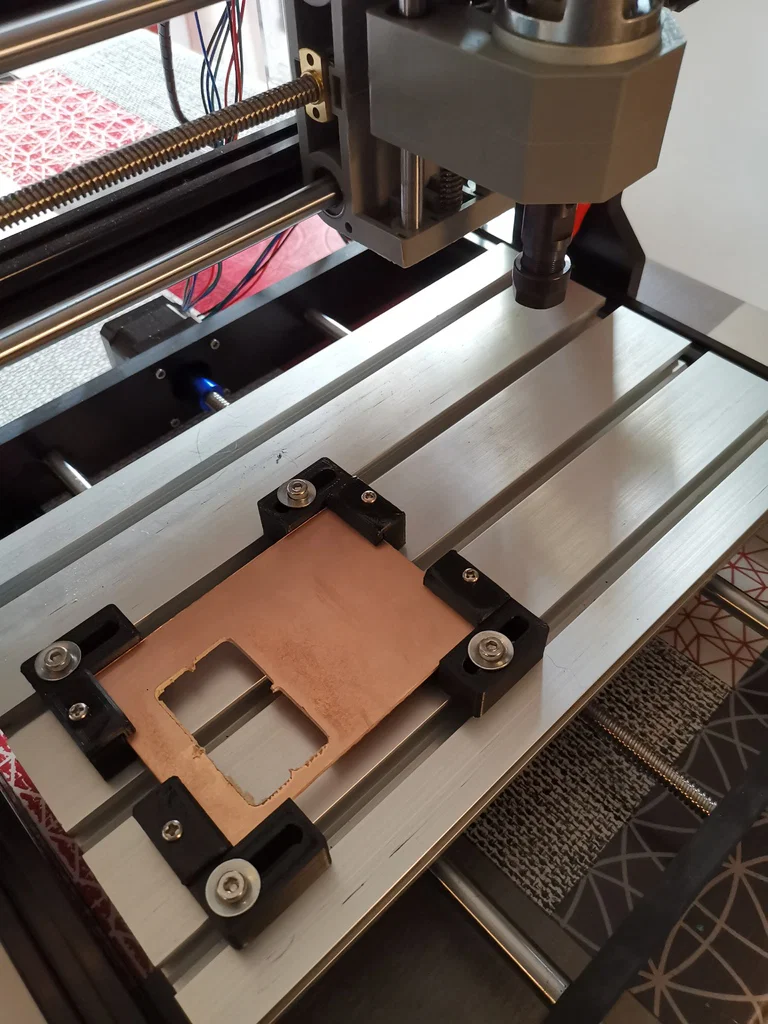

Chào mọi người, đây là thiết bị giữ bo mạch PCB cho máy CNC của tôi. Để tránh bị rung lắc, tôi khuyên các bạn nên lót một miếng nhựa in với độ đặc 100% dày 1.5mm. Bên dưới miếng nhựa đó, tôi có chèn thêm một miếng xốp polystyrene. Hãy cẩn thận với bụi nhé! Tôi thường bôi một lớp dầu thực vật lên bề mặt PCB để bụi không bay tứ tung trong không khí, vì bụi PCB rất có hại cho sức khỏe. Thiết kế này tôi dùng cho các tấm PCB kích thước 100 x 70 mm. Để lắp lên máy CNC, bạn cần chuẩn bị: 4 ốc M3x18 kèm đai ốc, 4 ốc M4 hoặc M5x25 kèm đai ốc V-slot. File Fusion 360 cũng đã được đính kèm nếu bạn muốn tùy chỉnh thêm. Cảm ơn các bạn nhé! ### Thiết lập in ấn Hãng máy: Creality Máy in: Ender 5 Rafts: Không Supports: Không Độ phân giải: 0.2 Độ đặc (Infill): 90% Chất liệu: Sunlu PLA+ màu đen ### Cách tôi thiết kế Fusion 360
