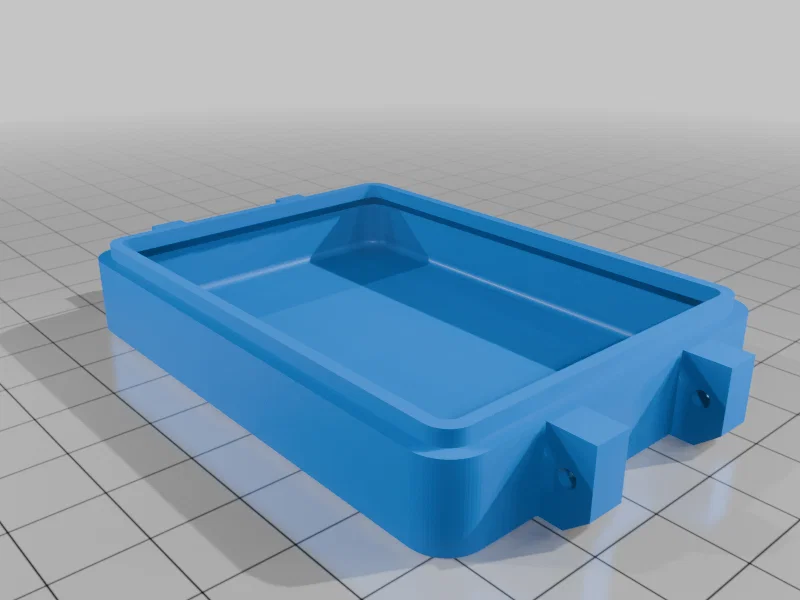

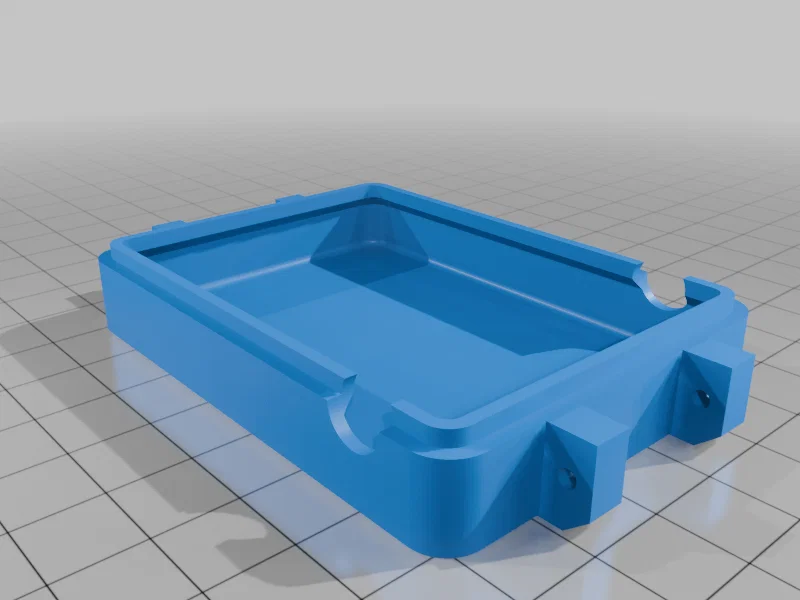

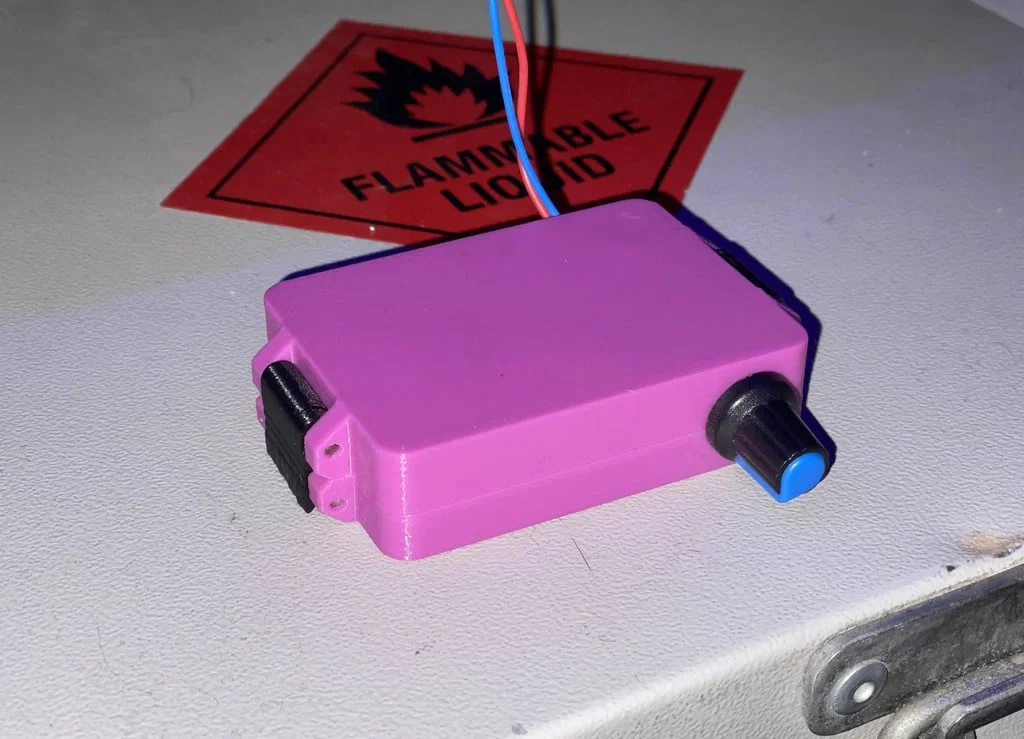

Hộp có chốt gài đơn giản và dễ dàng điều chỉnh kích thước

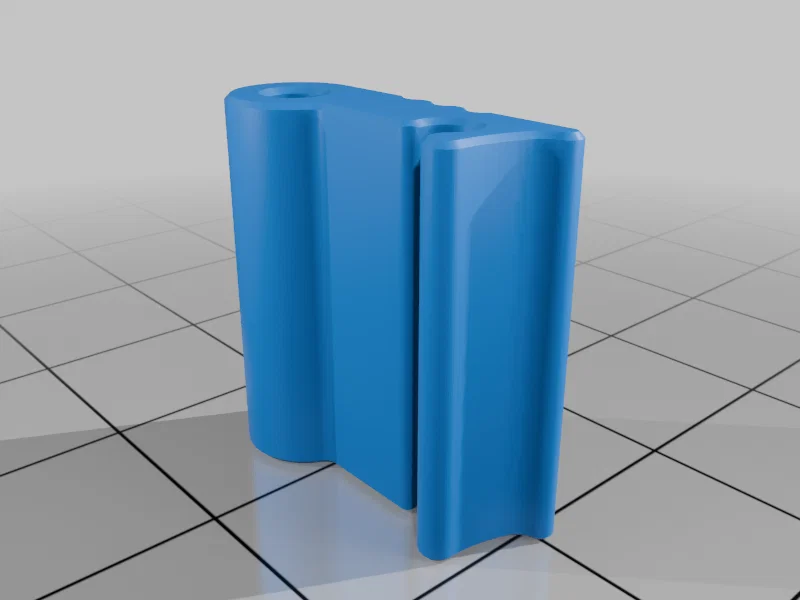

Mình đã thiết kế một chiếc hộp đơn giản có thể đóng mở bằng cơ chế chốt, dựa trên thiết kế chốt của Perinski từ mẫu hộp lưu trữ phân tầng của anh ấy. Thiết kế này sử dụng một thanh thép đường kính 2mm, chẳng hạn như nan hoa xe đạp. Mình đã tinh chỉnh để các bạn có thể dễ dàng thay đổi kích thước hộp ngay trong Fusion chỉ bằng cách điều chỉnh vài thông số.

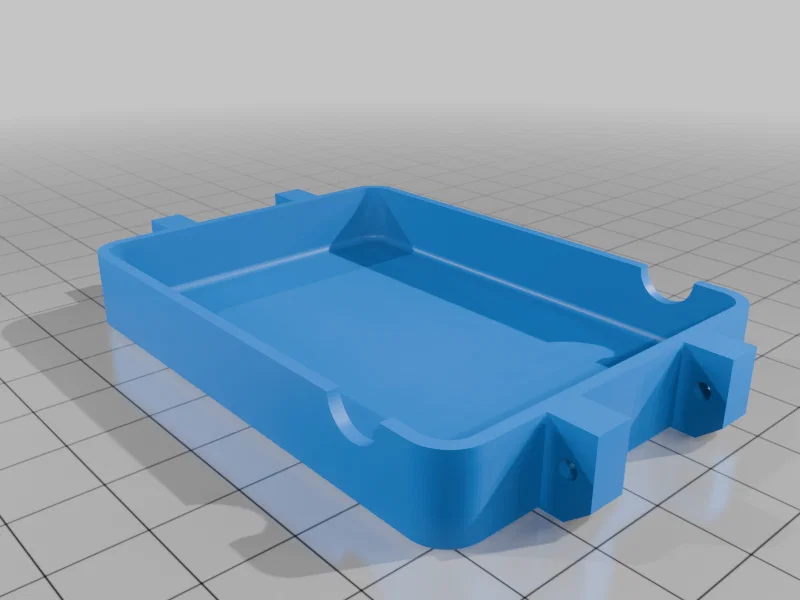

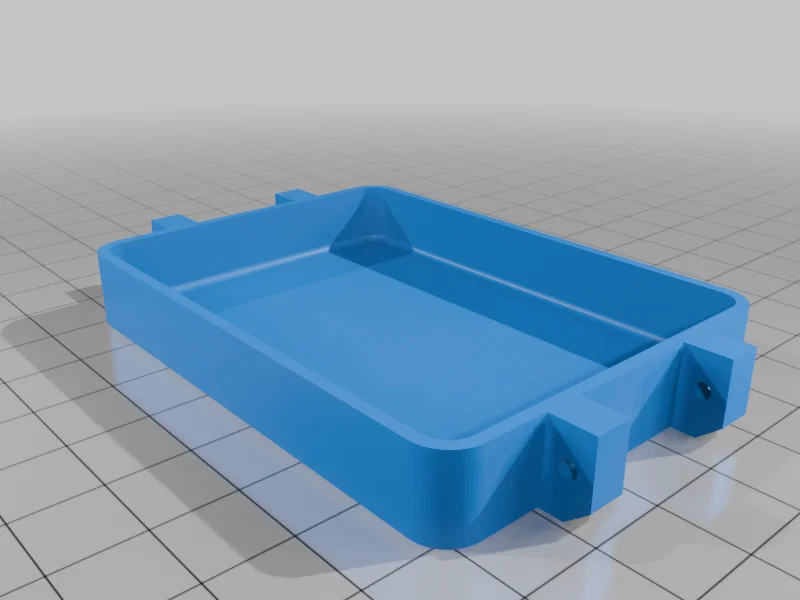

Fusion là phần mềm thiết kế CAD rất mạnh mẽ, có sẵn phiên bản miễn phí. Để thay đổi kích thước hộp, bạn chỉ cần mở file .f3d mà mình đã cung cấp, chọn menu Modify ở trên cùng, sau đó nhấn vào Change parameters ở cuối danh sách. Tại đây, bạn sẽ thấy các thông số chiều rộng (width), chiều sâu (depth) và chiều cao (height) của hộp. Bạn chỉ cần nhấp đúp vào giá trị biểu thức để thay đổi kích thước theo ý muốn. Sau khi xong, hãy chuột phải vào phần thân trên (top case) và thân dưới (bottom case) ở cột Bodies bên trái, chọn Save as mesh để xuất file là xong!
