Hộp đựng bàn chải râu cỡ du lịch Mr Bear Family

Đây là hộp đựng giúp bảo vệ chiếc bàn chải râu cỡ du lịch Mr Bear Family của bạn. Hộp được thiết kế với các đường nét mềm mại, ôm sát theo hình dáng bàn chải, mang lại cảm giác cầm nắm thỏa mãn y như khi bạn cầm chính chiếc bàn chải vậy.

Bàn chải ban đầu được đựng trong hộp các-tông khá đẹp, nhưng sau một thời gian sử dụng, nó dần dần bị mủn ra. Thế là phải hành động ngay! Mình cần bảo vệ chiếc bàn chải vốn đang chăm sóc cho bộ râu của mình!

Lựa chọn thiết kế và phản hồi

Môi trường in

Mình in hộp mà không cần hỗ trợ (supports), đặt mặt phẳng của hộp xuống bàn in. Môi trường in: Prusa Mini+ với tính năng input shaper, bàn in thép có kết cấu Prusa, vòi phun đồng 0.25mm, chiều cao lớp in 0.15mm với cài đặt tốc độ của OrcaSlicer (mình đã chỉnh tốc độ lớp đầu tiên xuống 20 mm/s vì lớp đầu không bám tốt), sợi in SUNLU High Speed PLA+ màu trắng. Có lẽ mình chưa căn chỉnh kỹ máy in với loại sợi này. Xem phần "cạnh trên thân hộp" để biết lý do.

Kích thước bên trong hộp

Ban đầu, mình để kích thước bên trong lớn hơn 0.5mm so với bản phác thảo hình elip của bàn chải. Tuy nhiên, nó hơi chật vì tay cầm bàn chải có hình dạng không đồng nhất—nó hơi phẳng ở hai đầu để cầm cho vừa tay hơn. Mình không muốn phải cố ấn bàn chải vào hộp, nên mình đã tăng bán kính lên 1mm. Việc này làm bàn chải hơi lỏng một chút. Nếu muốn, bạn có thể thử thay đổi các ràng buộc BoxInline để tăng bán kính lên 0.75mm. Các ràng buộc khác sẽ tự động cập nhật theo.

Chiều cao bên trong được đặt là 30mm và hầu như không bị rung lắc. Phần lông bàn chải có vẻ không bị nén và không hề bị cong khi nhìn qua lỗ thông.

Lỗ đẩy bàn chải

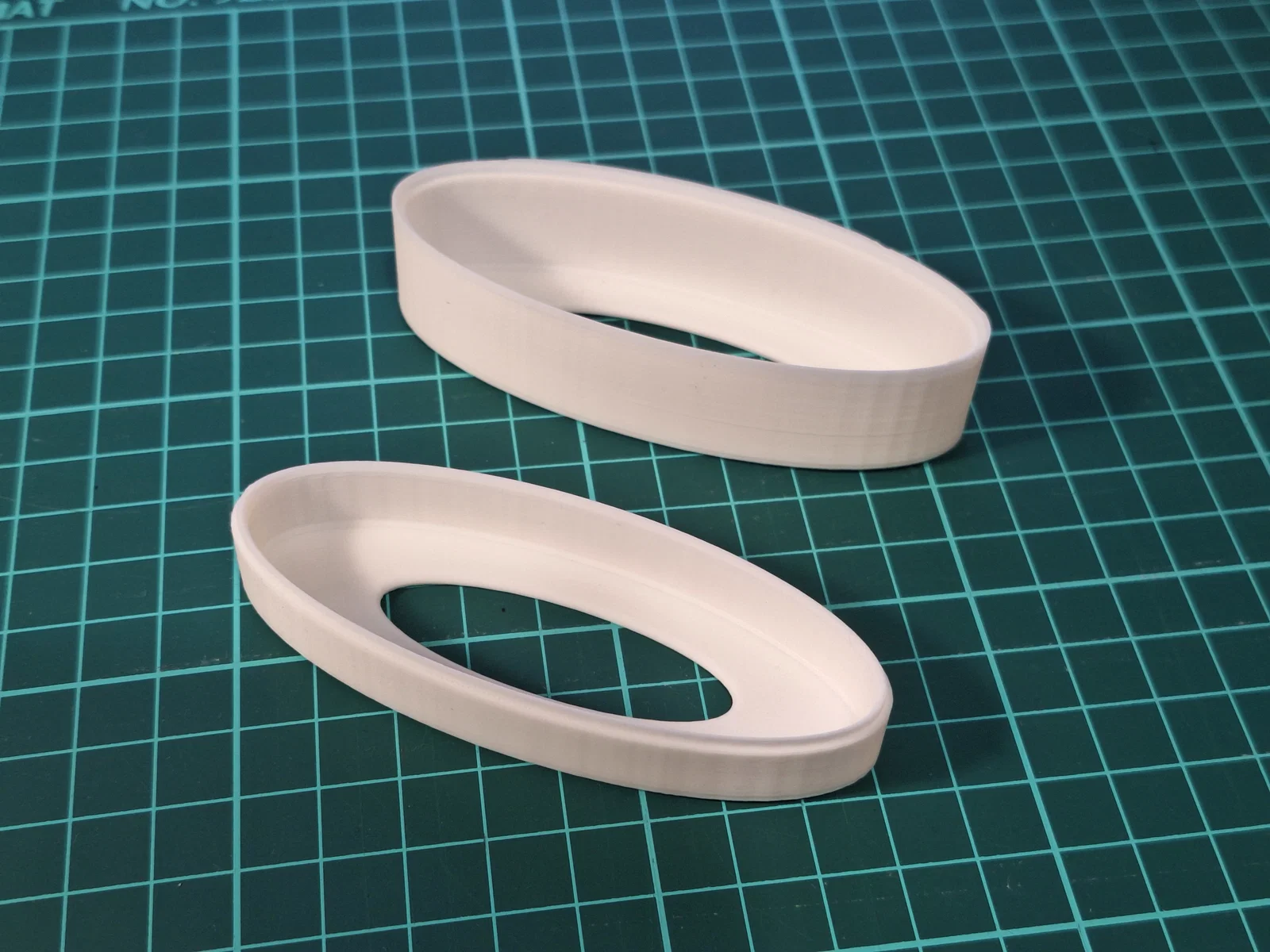

Cả hai phần của hộp đều có lỗ đẩy để dễ dàng lấy bàn chải ra. Một công dụng khác của lỗ này là giúp bàn chải khô thoáng nếu bạn vừa dùng trên bộ râu còn ướt. Nếu không muốn hở một hoặc cả hai bên, bạn có thể chặn lỗ này trong slicer bằng một miếng slab/hộp dày 2mm. Kích thước lỗ cũng đủ để nhìn thấy toàn bộ nhãn trên tay cầm.

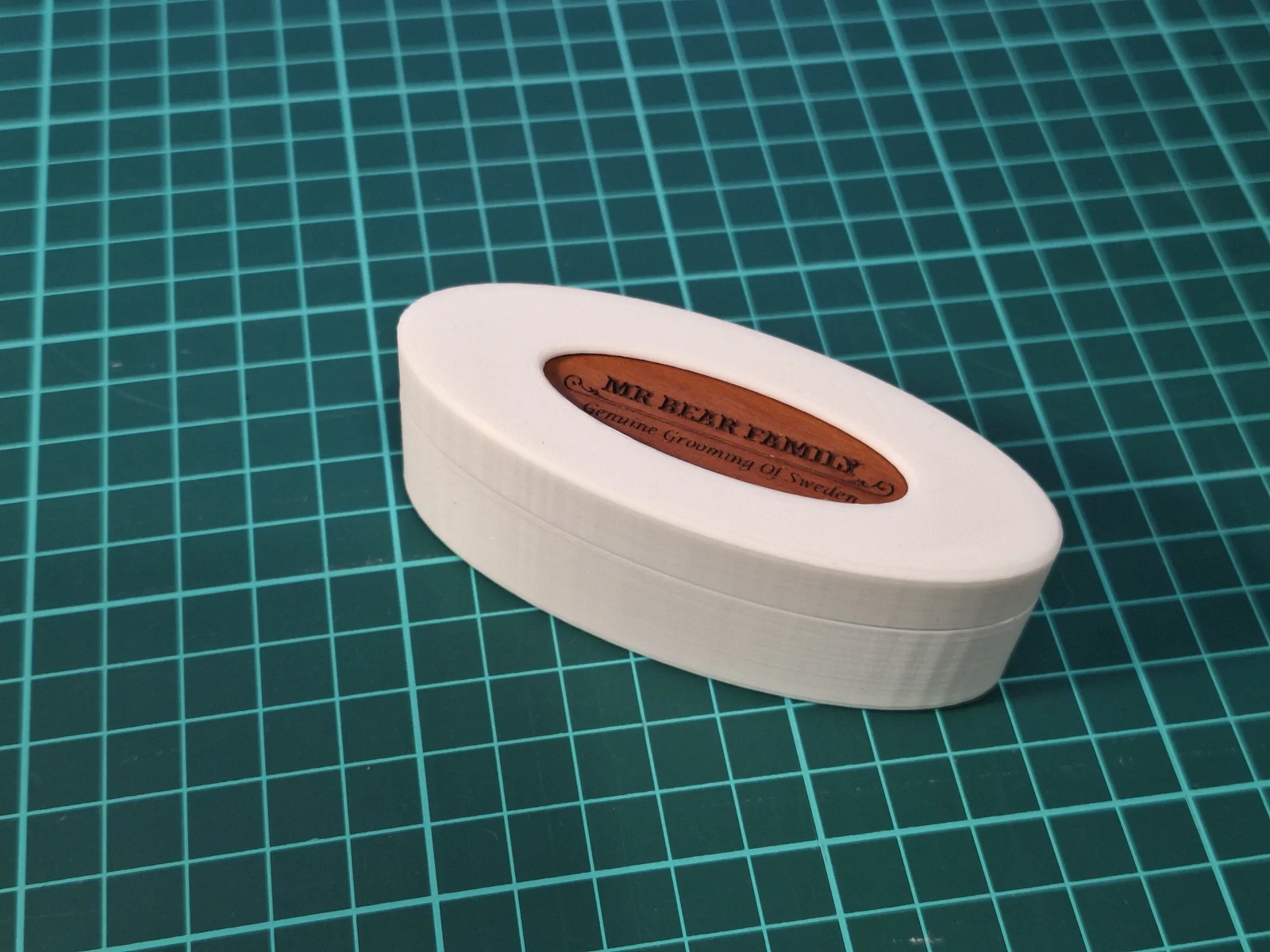

Như bạn thấy trong ảnh, nhãn trên bàn chải của mình không nằm chính giữa hoàn hảo, nhưng với kích thước lỗ này mình thấy vẫn ổn. Nếu bạn không đồng ý, bạn có thể đổi kích thước phác thảo BoxPushHole.

Cạnh trên thân hộp

Lớp trên cùng của thân hộp quá mỏng, chỉ nhận được một lượt in nên lớp cuối không đẹp lắm, mình đành phải cắt tỉa phần thừa đi. Bạn có thể đạt kết quả tốt hơn nếu dùng tốc độ in thông thường mà không cần bật input shaper. Mình hài lòng với kết quả hiện tại, nhưng nếu giảm tốc độ vẫn không cải thiện, mình sẽ cập nhật phần thân với cạnh trên rộng hơn như đã mô tả trong phần "cạnh căn chỉnh hộp".

Cạnh căn chỉnh hộp

Mình đã làm cho cạnh căn chỉnh thân hộp có bán kính lớn hơn 0.1mm so với cạnh nắp. Điều này đảm bảo các phần khớp với nhau ngay cả khi có hiện tượng co ngót vật liệu và vệt in làm ảnh hưởng đến độ khít. Rất tiếc, mình quên tính toán phần tăng 0.1mm này khi vát mép cạnh căn chỉnh!

Các cạnh căn chỉnh ở nắp và thân được vát mép bên trong để việc đút bàn chải vào mượt mà hơn. Độ cao của phần vát mép này phụ thuộc vào chiều cao của cạnh.

Cấu trúc dự án FreeCAD

File dự án FreeCAD được thiết kế tham số (parametric), các phác thảo của phần thân tham chiếu trực tiếp tới nắp. Các ràng buộc được sử dụng dựa trên hình elip, chiều dài và chiều rộng. Chiều cao của hộp được tạo bằng tính năng pad.

Cây tham chiếu như sau:

• BrushContours được tham chiếu bởi
• BoxInline
• BoxInline được tham chiếu bởi
• BoxOutline
• BoxAligner
• Box được tham chiếu bởi
• Box001
• Pad002 (của BoxLid) được tham chiếu bởi
• Pocket005 (của BoxBody)
• Pocket005 được tham chiếu bởi
• Chamfer001
