Shellter - Blaster bắn vỏ đạn cực chất (Ít phụ kiện)

Cảnh báo an toàn

Đây là dự án bắt đầu từ ngày Cá tháng Tư--đừng bắn Sillyshells vào người hoặc động vật. Chẳng ai muốn bị một cục nhựa bay vào đầu với tốc độ 30mph (gần 50km/h) cả. Tùy vào vật liệu bạn bắn, vỏ đạn có thể bị mẻ hoặc gãy. BẠN ĐÃ ĐƯỢC CẢNH BÁO!

Tổng quan và lắp ráp

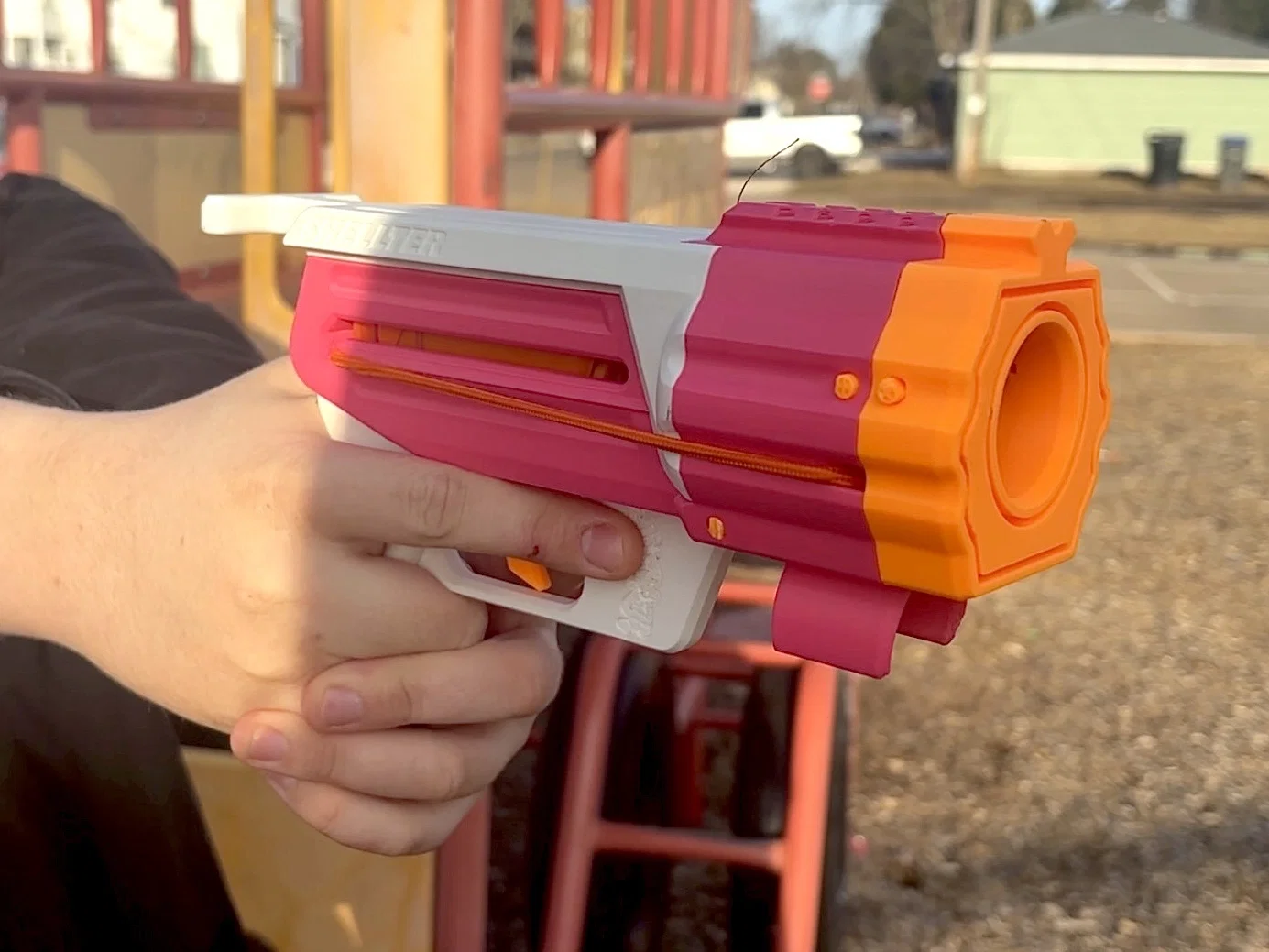

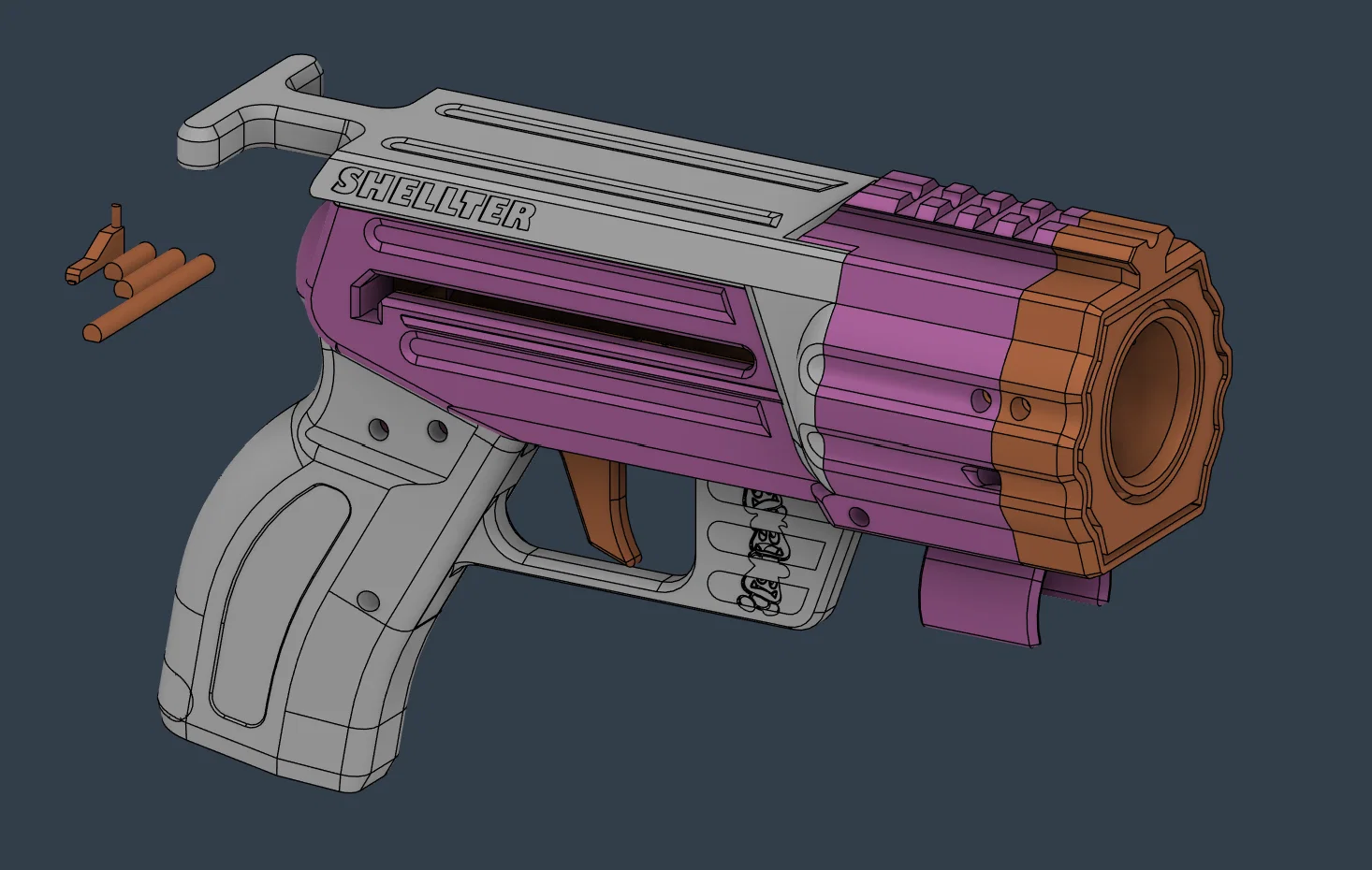

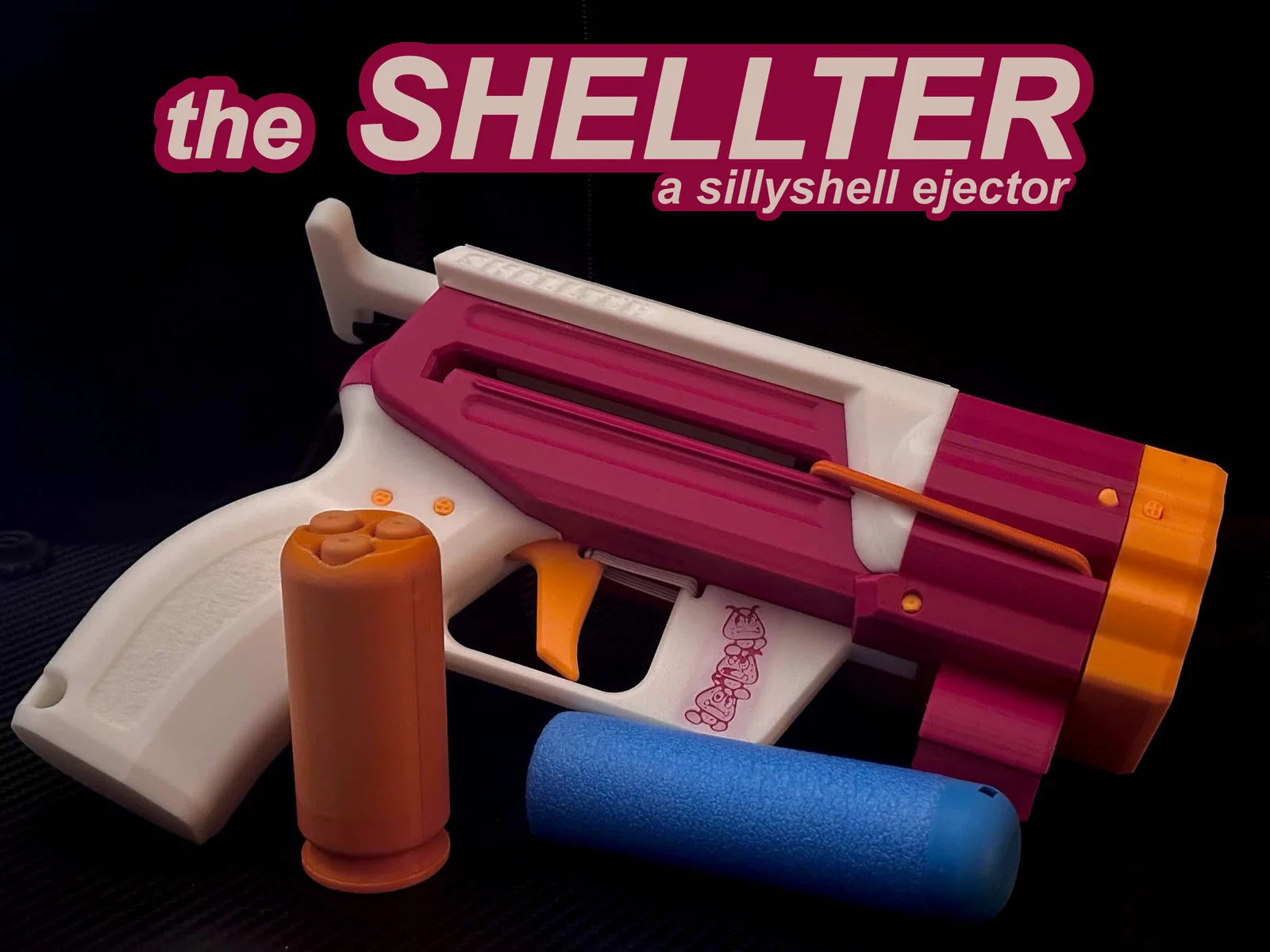

Xin giới thiệu: Shellter, một khẩu blaster dạng stringer cho mọi nhu cầu hạng nặng của bạn. Nó bắn được cả Sillyshells và đạn Mega XL! Sản phẩm này cực kỳ phù hợp để "xử lý" mấy con zombie (và làm mẻ hết vỏ đạn của bạn)! Dự án này sẽ không thể hoàn thiện nếu thiếu những người tester tuyệt vời: ArchonMal, 0x1c1ean và Martin. Cảm ơn mọi người rất nhiều!!!

• Trang Printables: (bạn đang ở đây)
• Trang Makerworld: https://makerworld.com/en/models/2596314-shellter-silly-shell-ejecting-blaster/
• Video tổng quan và hướng dẫn lắp ráp:

Bộ file này được cấp phép theo giấy phép Creative Commons 4.0 Attribution-Noncommercial: https://creativecommons.org/licenses/by-nc/4.0/

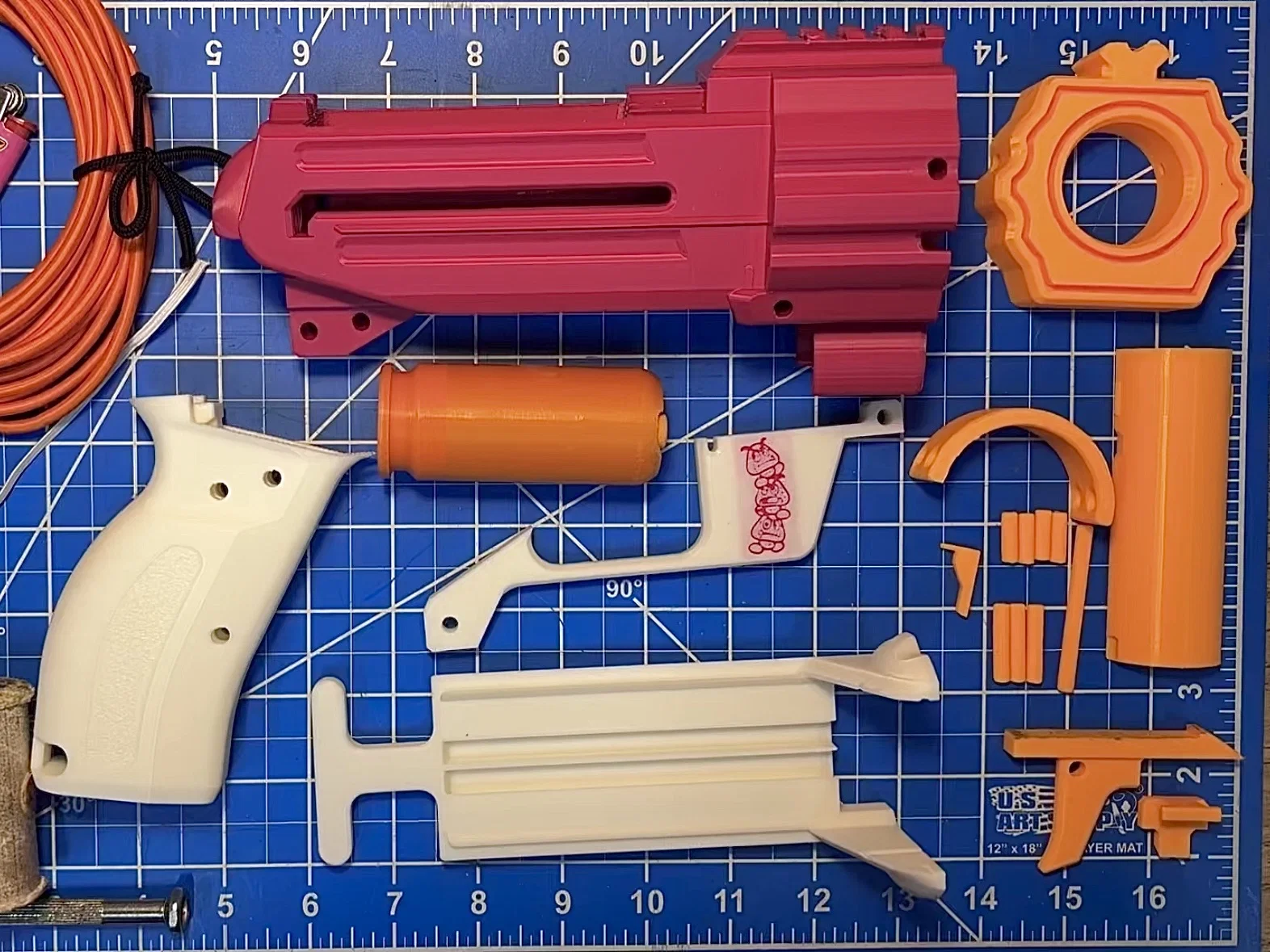

Để lắp ráp blaster, bạn sẽ cần:

• Tất cả các file đã in
• Dây thun tròn 4mm
• Dây thun may vá 1/8" hoặc loại dây thun mỏng tương tự
• Dầu bôi trơn
• Bật lửa
• Búa nhỏ
• Giấy nhám (nếu bề mặt in bị nhám)

1. Trượt Slide vào phía sau của Receiver. Kéo ngược nó ra sau và bôi một đường dầu lên các rãnh của khớp nối dovetail.
2. Lật Receiver lên trên Slide rồi chèn Triggerguard vào, sau đó cắm chốt Pin C (có 1 chấm) để cố định.
3. Chèn Catchblock vào phía sau Receiver, lưu ý mũi tên phải hướng về phía bạn và hướng xuống dưới. Nó sẽ trượt vào lỗ với khoảng trống đủ cho bước tiếp theo. Chấm một ít dầu vào lỗ này.
4. Nhỏ vài giọt dầu vào lỗ dưới, sau đó trượt Trigger vào hết cỡ.
5. Cẩn thận lắp phần Grip vào--nó trượt vào theo một góc. Cố gắng đừng làm cong Triggerguard quá mức! Đóng 3 chốt Pin B (3 chấm) vào 3 lỗ trống.
6. Lấy một đoạn dây thun 1/8" xỏ qua lỗ trên Trigger và khe trên Triggerguard. Thắt nút lại với độ căng tùy ý.
7. Lấy dây thun 4mm xỏ qua đường ray gia tốc và phần khuyết ở dưới của Slide và Receiver. Thắt nút theo độ căng bạn muốn. Cắt bớt dây, để lại vài inch ở mỗi đầu. Sau đó, dùng bật lửa hơ nóng để cố định đầu dây và nhét vào hốc phía trước Receiver.
8. Test thử bằng cách kéo Slide về sau, nạp đạn/vỏ, đẩy Slide lên trước rồi bóp cò.
9. Lắp Muzzlepin vào khe cong trên Receiver, dùng búa đóng 2 chốt Pin A (4 chấm) để khóa chặt.
10. Lắp Cap vào Muzzlepin, dùng búa đóng 2 chốt Pin A còn lại (4 chấm) để khóa lại.
11. Để lắp MXL Barrel Insert, hãy chèn nó từ phía trên buồng đạn với cạnh vát dài hướng về phía trước. Nó sẽ kêu "tách" khi vào khớp! Để tháo ra, hãy dùng 2 cây nạy hoặc tuốc nơ vít mỏng nạy từ hai bên rãnh gia tốc để nâng nó lên. Nó sẽ rời ra và trượt khỏi nòng dễ dàng.
12. Tận hưởng Shellter của bạn đi nào!

Thông tin in ấn

Đây là các thông số để chuẩn bị in. Tất cả các bộ phận đều được xuất theo hướng in sẵn. Bạn có thể xem file Shellter_Orca.3mf để tham khảo:

• Infill Gyroid 25% là tiêu chuẩn, với 3 tường (walls). Các lưu ý khác:
• Các chốt Pin A, B, C; Pintool, Muzzlepin và Catchblock đều cần 6 tường và 100% infill để đảm bảo độ cứng.
• MXL Barrel Insert cần in kèm brim và 6 tường ở 100% infill.
• Slide cần các lớp solid ở nơi cánh kết nối với thân (từ 9.5mm đến 12.8mm), nếu không nó rất dễ bị gãy theo đường lớp in. Có thể thêm brim cho chắc.
• Cap cần 15% infill Gyroid và Grip cần 30% để phân bổ trọng lượng tốt hơn.
• Các bộ phận sau có góc overhang lớn hoặc cầu treo (bridge) nên cần hỗ trợ (support):
• Cả hai tùy chọn Receiver đều cần support ở phần dovetail phía trên và khu vực trần phía trên. Nếu bị võng nhựa, bạn sẽ phải chà nhám rất vất vả để blaster hoạt động trơn tru!
• Receiver có kẹp tích hợp cần thêm brim hoặc "mouse-ears" ở các góc của kẹp.
• Grip mặc định có lỗ xỏ dây đeo ở góc dưới cần một chút support.
• Trigger mặc định in lộn ngược và cần support mới in được. Support dạng "Snug Grid" trong Bambu hoặc Orca là ngon nhất, rất dễ tháo.
• Pintool ở hướng mặc định cần một chút support dưới chốt.

Chỉ có một bộ phận sử dụng 2 màu nhựa mặc định là Triggerguard. Nó có một lớp đổi màu để làm nổi bật logo, nhưng phần modifier có thể lấn ra ngoài vùng in, bạn có thể xóa nó đi nếu muốn!
