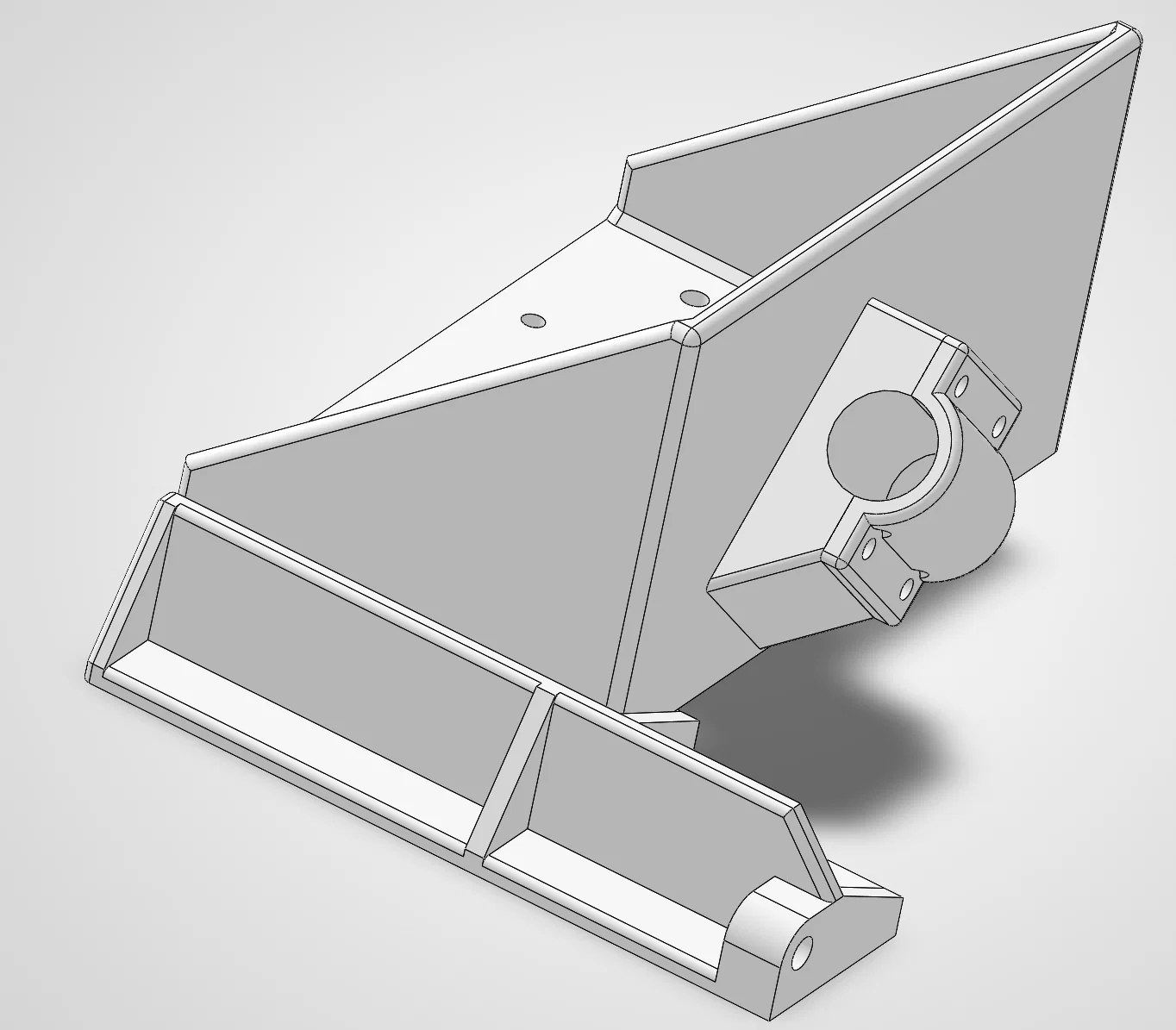

Ngàm gắn PXN SF U Shifter cho Playseat Challenge X kèm file STEP

Hiện tại không có sẵn ngàm gắn PXN SF U Shifter cho ghế Logitech Challenge X, còn các mẫu cho shifter Moza trước đây thì chỉ có định dạng STL chất lượng kém, đi ngược lại tinh thần chia sẻ cộng đồng của in 3D. Vì vậy, mình đã thiết kế lại toàn bộ từ đầu.

Các bạn nên dùng các loại nhựa cứng/chịu va đập tốt và có độ bám dính lớp tốt như PC, PA, PCTG, PET-GF hoặc ASA. Nhựa PLA sẽ rất dễ bị gãy sau một thời gian sử dụng.

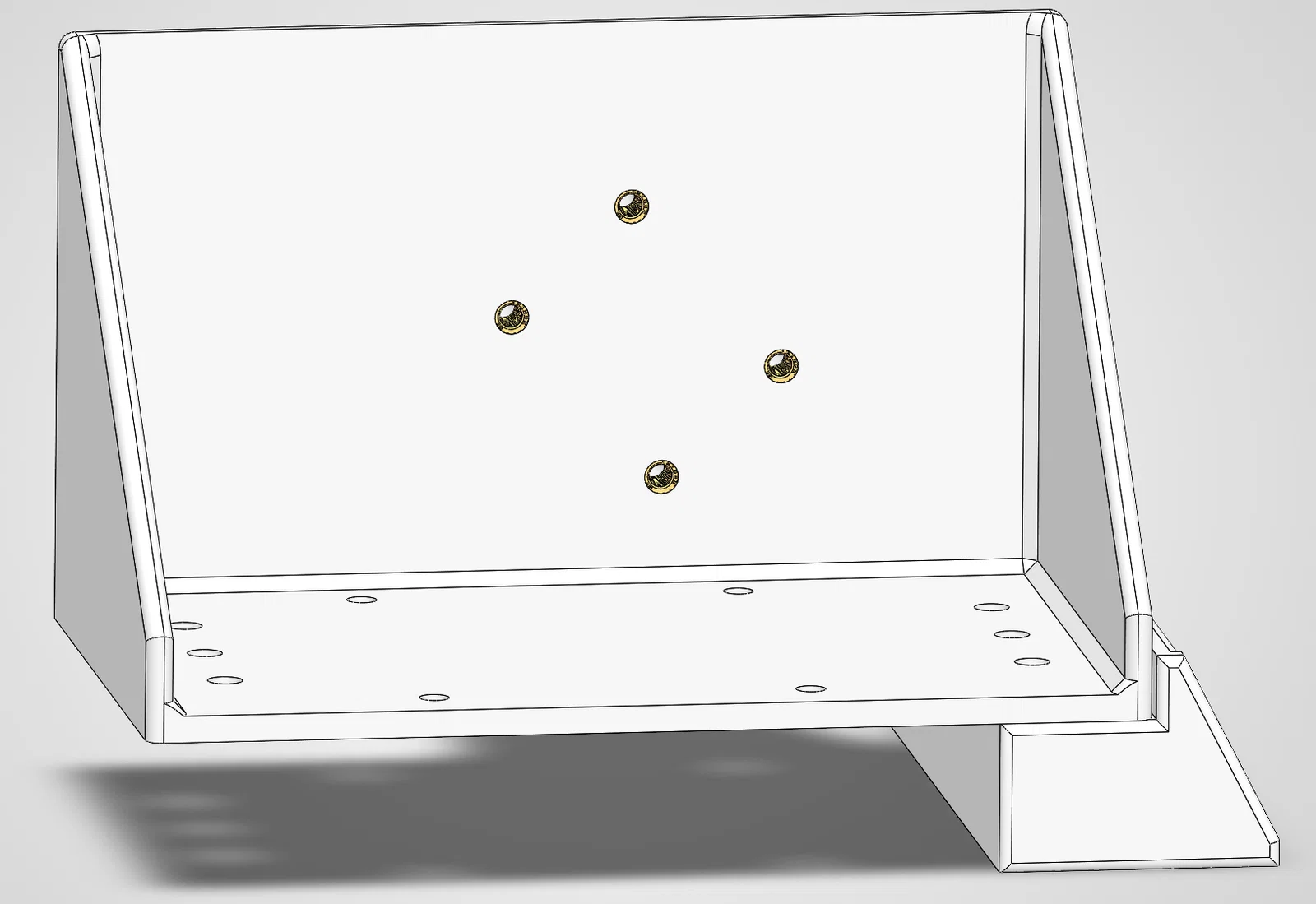

Mình đã chuẩn bị sẵn phiên bản dùng heat inserts và phiên bản dùng đai ốc M5 để các bạn lựa chọn.

Bạn có thể dễ dàng chỉnh sửa các tệp STEP được cung cấp nếu muốn tùy biến thêm (thật tiện lợi khi không phải làm việc với các định dạng STL tệ hại nữa).

BOM (Danh sách vật tư):

• 4x ốc M5x30 (cho kẹp giữ)
• 4x long đền M5, đường kính ngoài 10mm (cho kẹp giữ)
• 4x M5x9.5 heat inserts (gắn giá đỡ vào kẹp)
• hoặc 4x đai ốc M5 (gắn giá đỡ vào kẹp)
• 1x ốc M8x25 - M8x30 (thanh gia cố)
• 2x ốc M6x40 (gắn shifter vào thanh gia cố)
• 2x đai ốc tự hãm M6 (gắn shifter vào thanh gia cố)

Để gắn shifter, bạn có thể chọn dùng M5:

• 4x ốc M5x12 - M5x15 (cho shifter)
• 4x long đền M5 (cho shifter)

hoặc dùng M6:

• 2x ốc M6x15 (cho shifter)
• 4x long đền M6 (cho shifter)
• 2x đai ốc tự hãm M6 (cho shifter)

Lưu ý khi in:

• Tối thiểu 3 lớp tường (walls)
• Infill tối thiểu 30%
• Nên dùng kiểu Gyroid hoặc TPMS-D

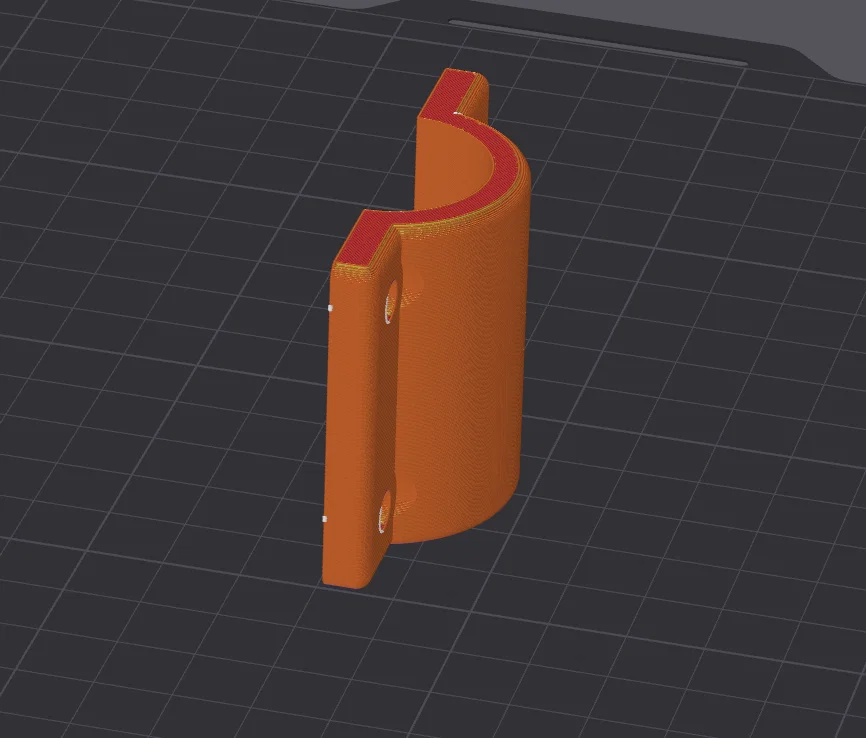

• In phần kẹp giữ theo hướng thẳng đứng
