OpenGrid - Mount Command Strip tháo rời (Bản Remix dễ dùng hơn)

Tui gặp khó khăn khi gỡ mấy cái mount Command Strip của @Marcus_543412 ra (lúc trước muốn gỡ là phải phá nát bét luôn). Mà tui lại rất cần thiết kế này vì nếu không thì không tài nào gỡ Command Strip ra được nếu chưa tháo lưới grid. Thế nên tui đã remix lại để dùng cho tiện hơn.

Mô hình gốc có diện tích tiếp xúc giữa khóa và khớp nối quá lớn (một hình tròn đầy). Tui đã cắt bỏ bớt những phần không cần thiết và thu nhỏ chân khóa lại để diện tích tiếp xúc nhỏ hơn nhiều. Giờ thì gỡ ra dễ dàng mà không cần phải uốn cong hay nới lỏng trước nữa.

Hình bên dưới là ảnh chụp trong slicer tại lớp mà khóa trong tiếp xúc với phần khớp đế.

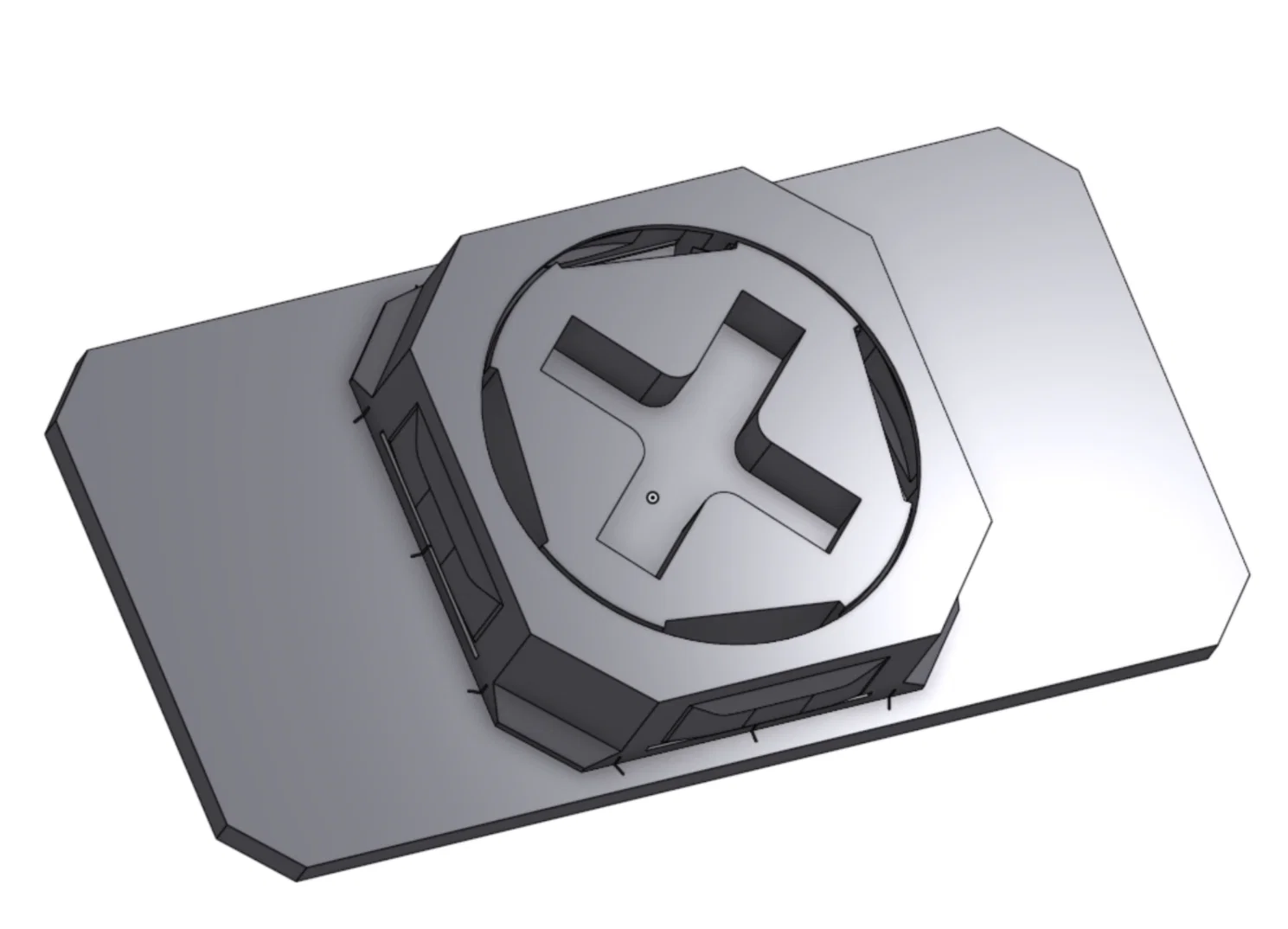

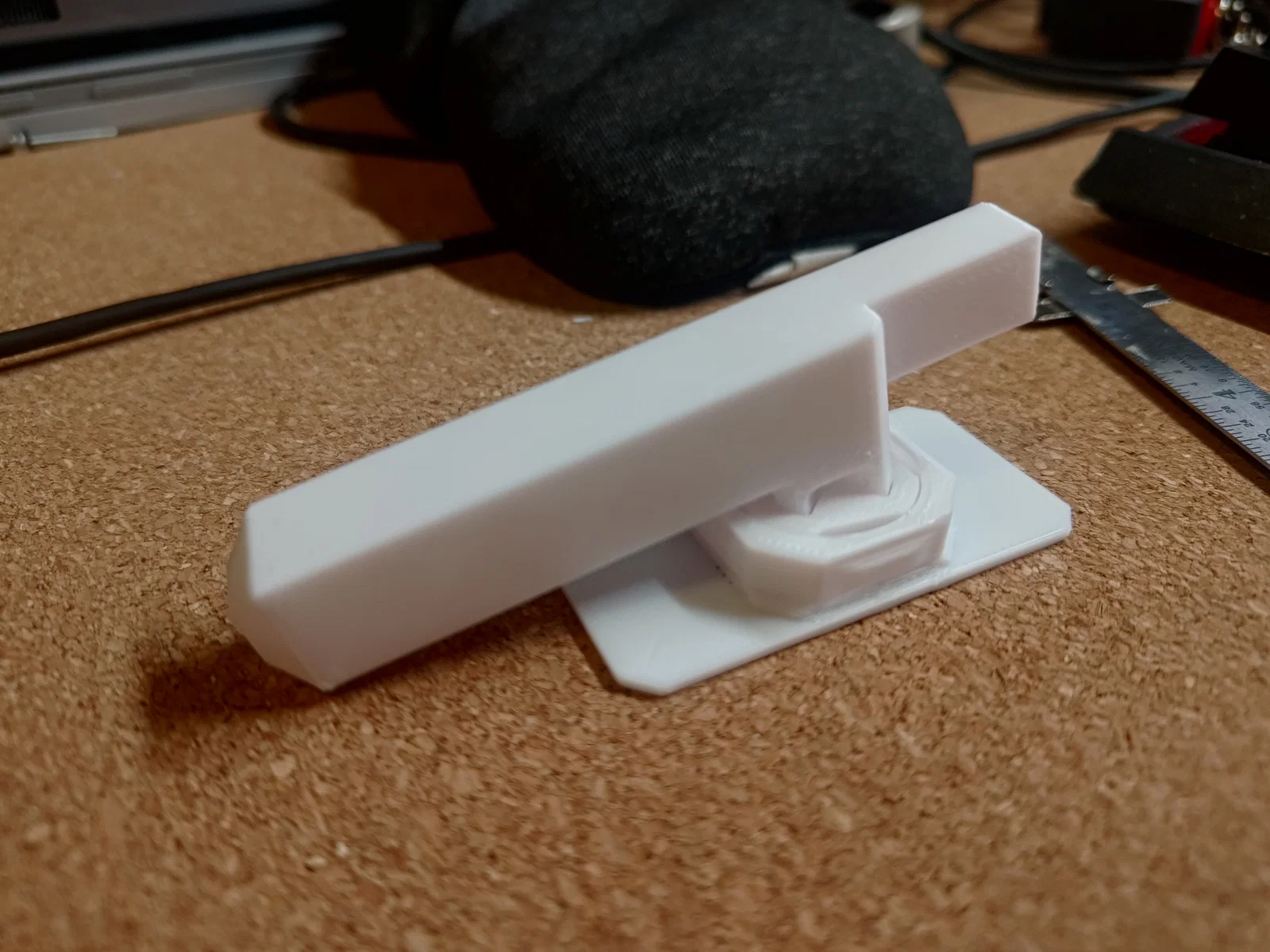

Tui không thích kiểu khe cắm xu (vì đâu phải lúc nào cũng có sẵn xu), nên đã làm khe rộng và sâu hơn để vừa với kìm cắt dây. Sau đó tui nhận ra khe rộng hơn cũng có thể đủ chắc chắn để dùng một công cụ in 3D, nên tui thiết kế khe thành hình chữ X rồi làm luôn cái dụng cụ đi kèm. Dùng rất ổn.

Một điều nữa tui nhận thấy là thiết kế gốc có thể gặp vấn đề về độ bền giữa phần đế phẳng bên dưới và thành bên của khớp nối. Dù có thể khắc phục bằng cách chỉnh slicer cho phần solid infill nhưng tui đã quyết định thiết kế thêm vài khe nhỏ 0.1mm. Điều này giúp máy in tạo thêm các mấu nối giữa lớp infill đặc và thành bên chắc chắn hơn. Trong hình dưới đây, bạn khó mà thấy được mấy khe này (vì chúng rất nhỏ, nhựa đùn ra đã lấp đầy và khít lại rồi).

Lưu ý khi in: Tui dùng profile 0.2 speed, chỉ để 2 tường (wall). Infill thấp là dùng ngon lành rồi. Bạn nhớ kiểm tra kỹ trong slicer, đặc biệt là các lớp ở giữa khi bắt đầu in print-in-place nhé.

Vì tui chỉ chỉnh sửa trên file STEP của @Marcus_543412 nên bản CAD nhìn hơi rối. Hy vọng anh ấy có thể làm một phiên bản chính thức với những tính năng này. Tui thiết kế trên Onshape, link ở đây nè.
