Case Raspberry Pi 5 + Pimoroni NVMe Base – Cổng kết nối phía sau và khe cắm thẻ SD

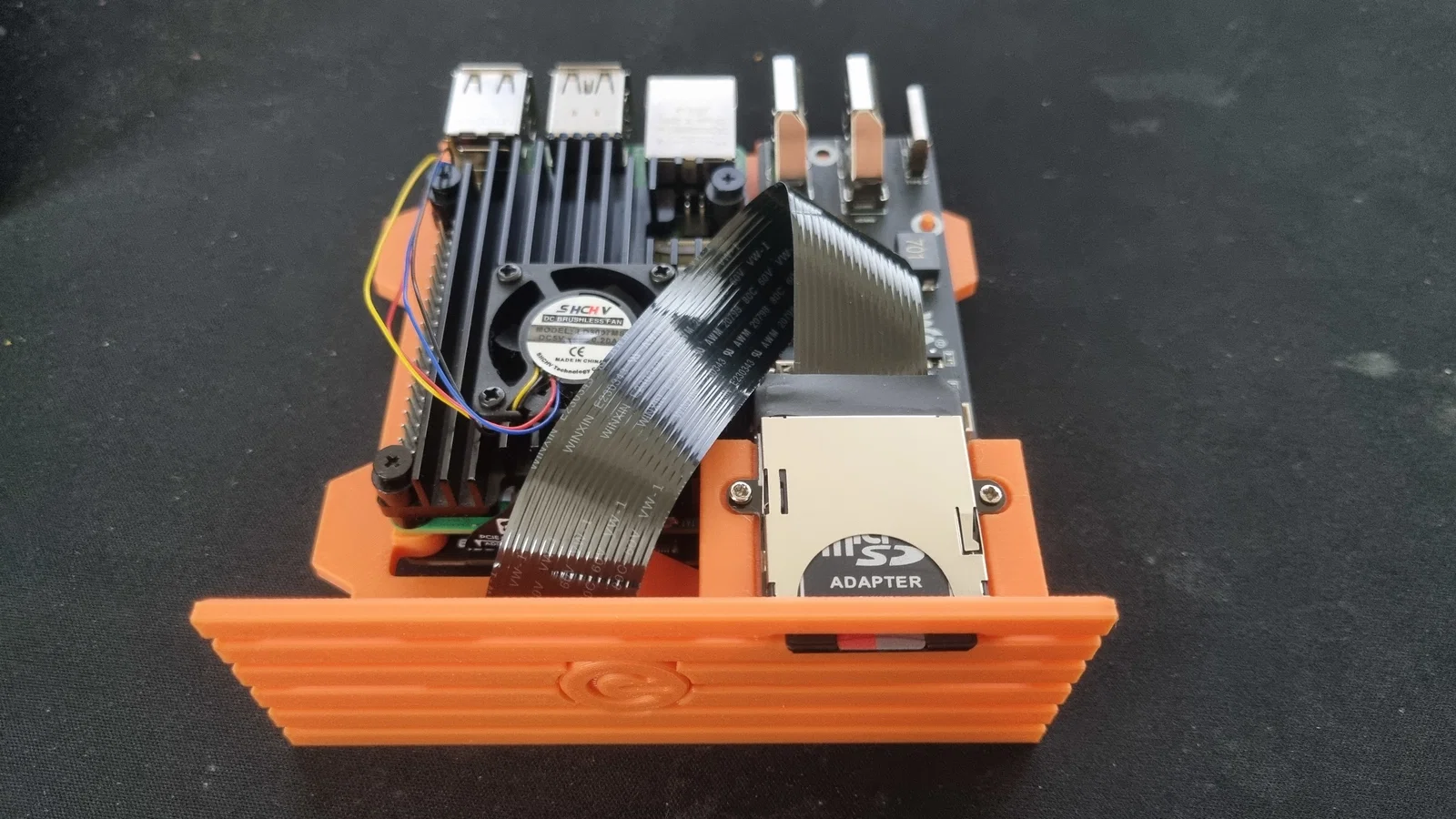

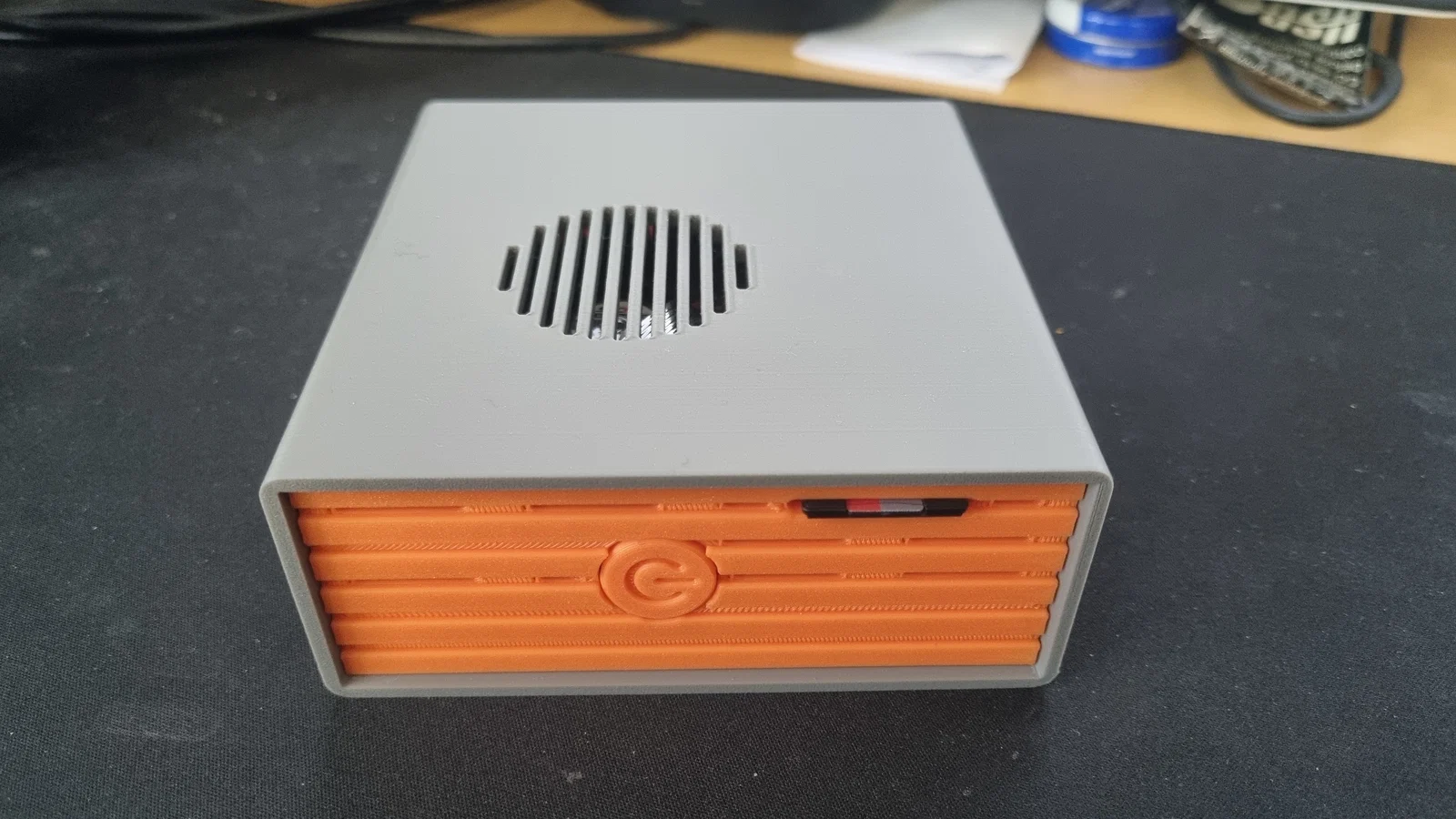

Đây là vỏ case được thiết kế riêng cho Raspberry Pi 5 kết hợp với Pimoroni NVMe Base (https://shop.pimoroni.com/products/nvme-base?variant=41219587178579), với tất cả các cổng I/O được chuyển ra phía sau thông qua adapter Waveshare Pi5-Connector-Adapter (https://www.waveshare.com/wiki/Pi5-Connector-Adapter). Hiện đã tích hợp thêm khe cắm thẻ nhớ SD full-size ở mặt trước bằng cáp mở rộng (https://www.aliexpress.com/item/4001223850665.html?spm=a2g0o.order_list.order_list_main.11.26391802KlVtxX). Mục tiêu thiết kế là tạo ra một thiết bị nhỏ gọn, tinh tế theo phong cách OEM, trông chuyên nghiệp như một thiết bị tiêu dùng chứ không phải là một chiếc vỏ case lắp ráp thông thường - trong khi vẫn đảm bảo khả năng in 3D hoàn toàn và không cần thêm phần cứng bổ sung. Chưa thử nghiệm với các loại SSD base khác nhưng khả năng cao vẫn dùng được - nếu bạn có thử thì hãy chia sẻ cho mình biết nhé! ### ✔ Bố trí I/O phía sau Tất cả các cổng chính được đưa ra phía sau thông qua adapter của Waveshare, giúp bàn làm việc gọn gàng và tạo cảm giác như một máy tính để bàn thực thụ. Phía sau gồm: Cổng USB, hai cổng HDMI full-size, cổng Ethernet, cổng nguồn USB-C. Cấu hình này giúp thiết bị trông chuyên nghiệp và gọn gàng. ### ✔ Tương thích với Official Cooler Case được thiết kế riêng để lắp vừa tản nhiệt chính hãng Raspberry Pi 5: Khe thông gió bên hông được căn chỉnh chính xác với quạt tản nhiệt. Các khe thông gió phía trước để tăng lưu lượng khí. Không cần thêm quạt phụ. Lưu thông khí được quản lý tối ưu mà vẫn giữ được vẻ ngoài tinh tế. ### ✔ Nút nguồn mặt trước tích hợp Bảng điều khiển phía trước có một nút nhấn cơ học được căn chỉnh với nút standby của Raspberry Pi 5: Tác động cơ học trực tiếp, phản hồi tốt, thẩm mỹ tối giản. ### ✔ Khe cắm thẻ nhớ SD mặt trước ### ✔ Lắp ráp không cần ốc vít 5 chi tiết in, thiết kế dạng khớp nối (snap-fit), cố định bằng các ngàm in 3D, tận dụng lại ốc từ NVMe base, không cần ốc vít hay insert thêm. Được thiết kế để căn chỉnh chuẩn xác và dễ dàng lắp ráp. #### Hướng dẫn in 3D In FDM, khuyến khích độ cao lớp in 0.2mm, infill 15% là đủ. PLA là ổn, nhưng nếu bạn thường xuyên tháo lắp thì nên in phần khung bằng PETG để các ngàm bền hơn. Không cần support. #### Hướng dẫn lắp ráp 1. Lắp nút nguồn: Đưa chi tiết in "Poker" vào đường dẫn ở mép trước của khung trong. Đảm bảo nó di chuyển mượt mà. 2. Lắp linh kiện: Gắn Pimoroni NVMe Base dưới Pi 5, lắp ổ NVMe 2280, lắp adapter Waveshare lên trên Pi. Đặt toàn bộ vào khung trong sao cho các cổng phía sau và nút nguồn khớp vị trí. Gắn khe cắm thẻ SD vào mặt trước bằng hai ốc nhỏ. 3. Gắn mặt trước: Gài mặt trước vào khung. Kiểm tra xem nút bấm có tác động tốt lên nút standby của Pi 5 không. 4. Lắp vào vỏ ngoài: Trượt khung trong vào vỏ ngoài cho đến khi vào khớp. 5. Cố định bằng nắp sau: Gài nắp sau vào để khóa chặt toàn bộ cấu trúc. #### Ứng dụng lý tưởng Các bản build Raspberry Pi chạy boot từ NVMe, máy tính Linux nhỏ gọn, máy chủ gia đình, hệ thống giải trí, hoặc các góc làm việc chuyên nghiệp.
