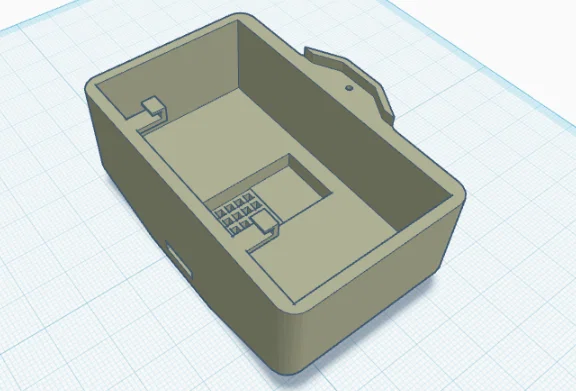

Backplate phiên bản nâng cấp dung lượng pin cho GBA SP

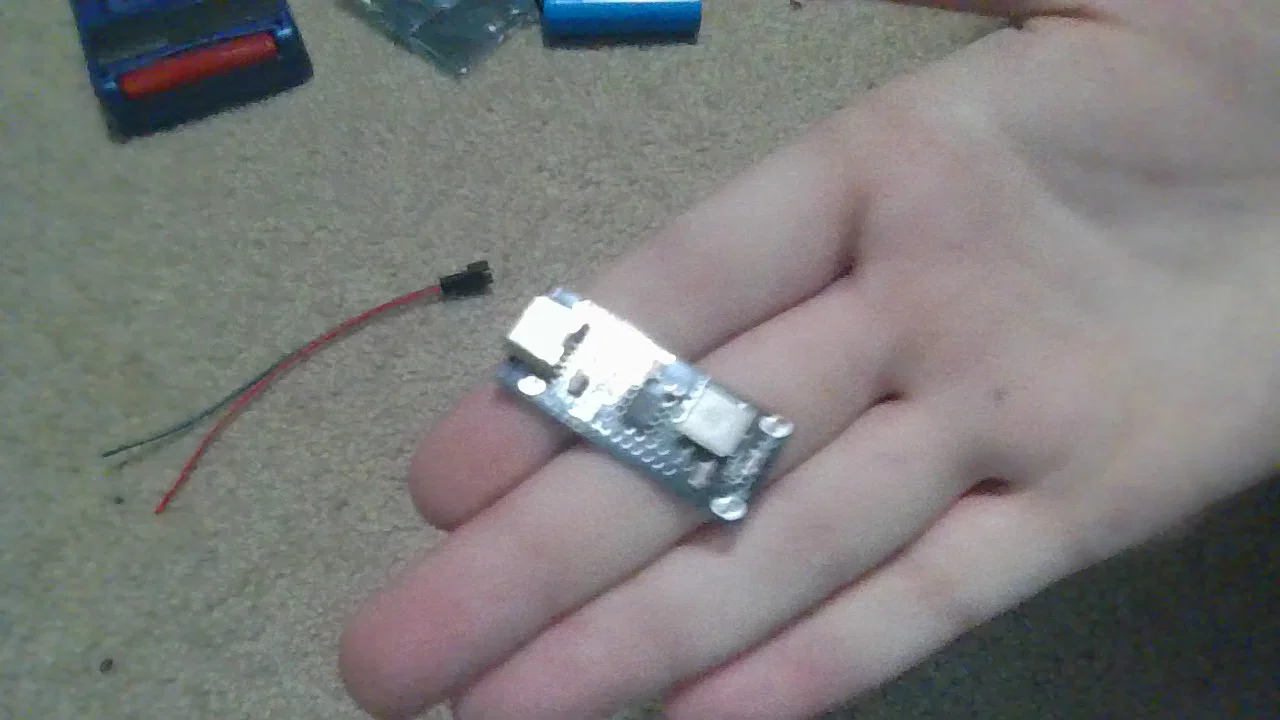

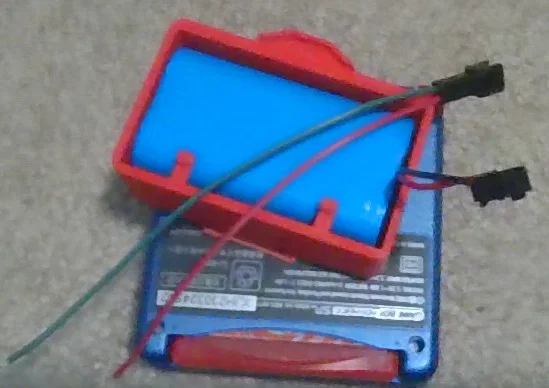

Để thực hiện thành công bản in này, bạn cần chuẩn bị một mạch sạc USB-C dành cho pin 3.7V (mạch của mình là 3A và mình đã thay trở để giảm xuống 2A nhằm tránh bị quá nhiệt) cùng với một viên pin 3.7V 5200mAh. Đầu tiên, hãy đặt mạch sạc vào khe ở phía dưới, sau đó trượt pin vào phía trên. Bạn cần tháo các cực pin ra khỏi mainboard của GBA SP bằng cách mở nắp pin, lấy pin ra và tháo các ốc vít. Tiếp theo, hàn dây dương và âm của pin vào các vị trí B+ và B- trên mạch sạc. Sau đó, hàn các điểm + và - trên mainboard của SP vào đúng các vị trí B+ và B- trên mô-đun sạc. Mình khuyên bạn nên sạc thử bên ngoài vỏ máy trước để đảm bảo không bị quá nhiệt gây cong vênh, và có thể cần thay điện trở trên mạch sạc sang loại có trở kháng cao hơn. Vì đây là linh kiện SMD nên bạn có thể cần đặt mua nếu không thường xuyên làm việc với linh kiện dán. Ngoài ra, mình cũng có một mẫu khác dành cho những bạn không rành về kỹ năng hàn.
