Cốc giữ dao ISO30 cho máy ATC
Cốc giữ dao ISO30 dành cho ATC, được thiết kế gắn trên khung nhôm 8020. Mẫu in bền bỉ, đã kiểm chứng qua 2.000 lần thay dao, hỗ trợ bắt vít M5 hoặc vít gỗ tiện lợi.
Mô tả

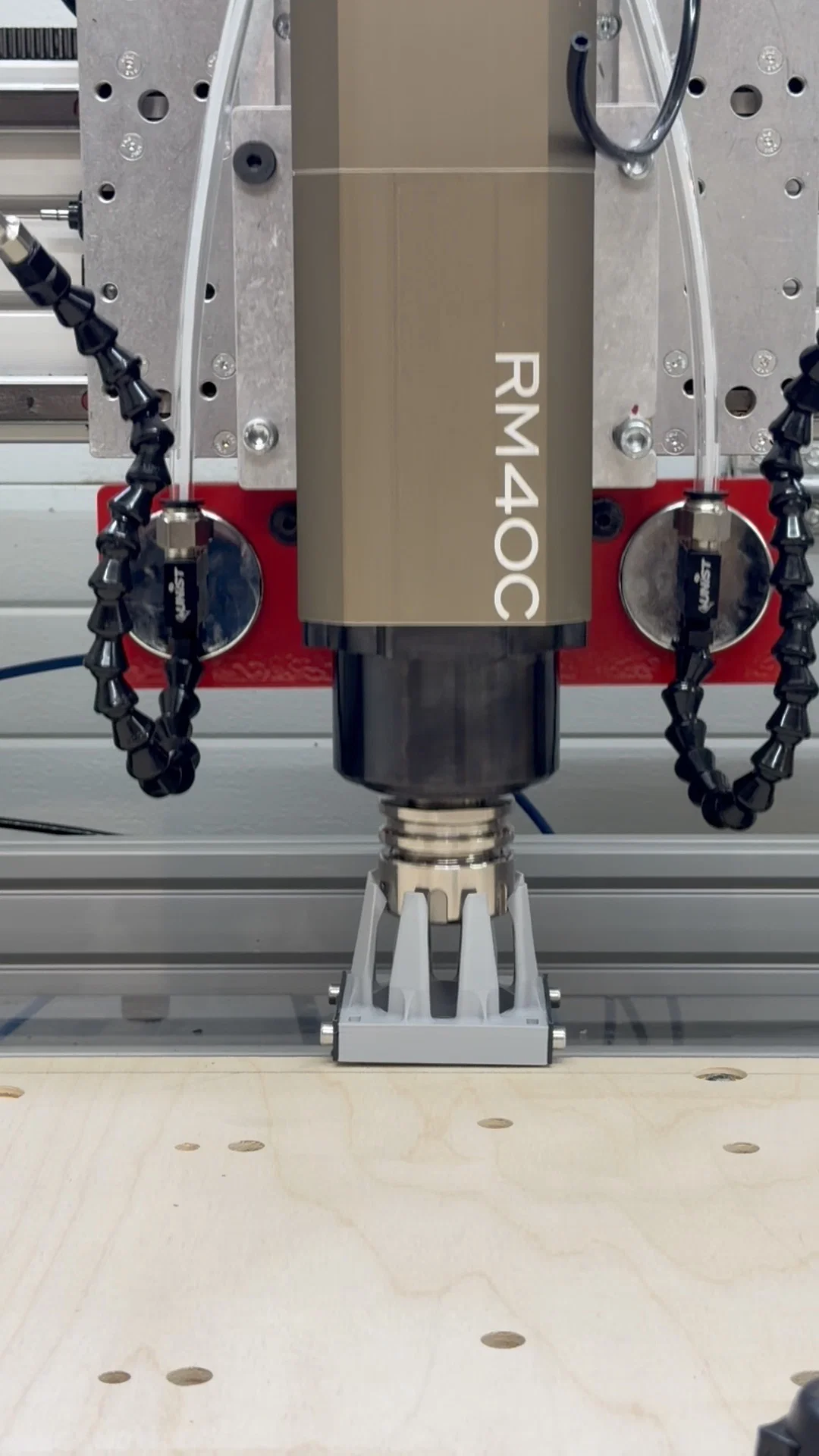

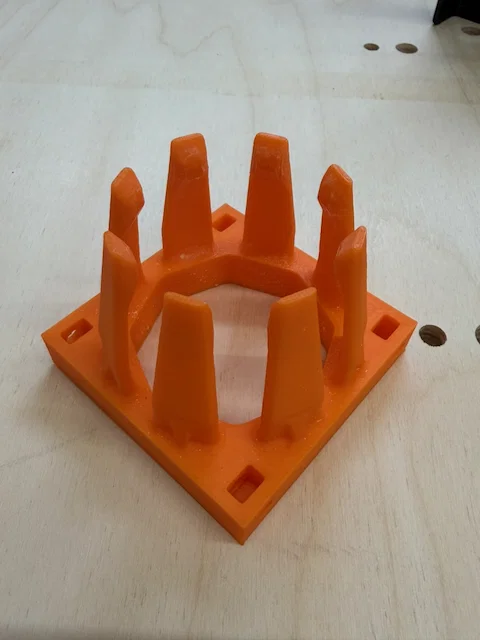

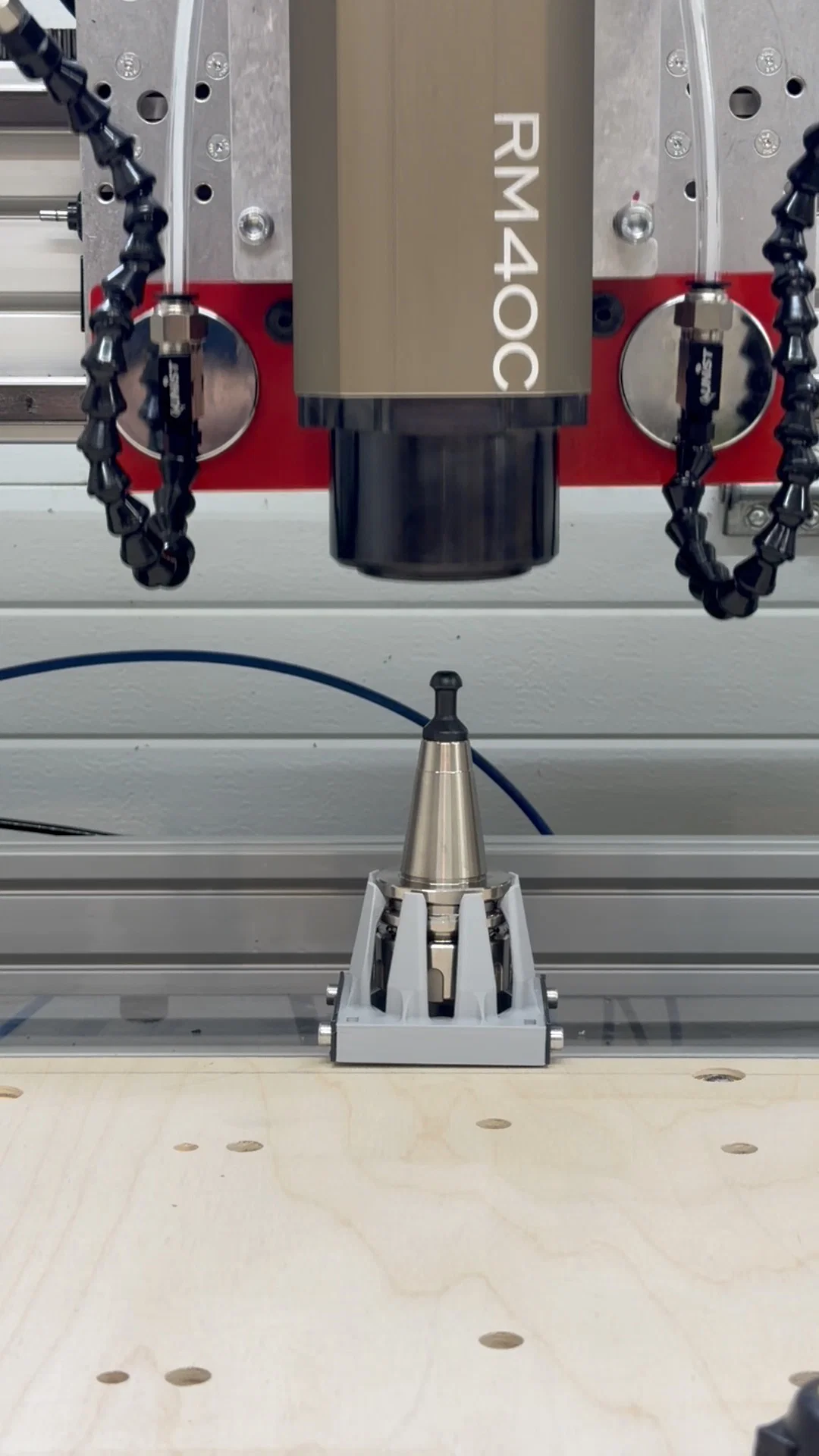

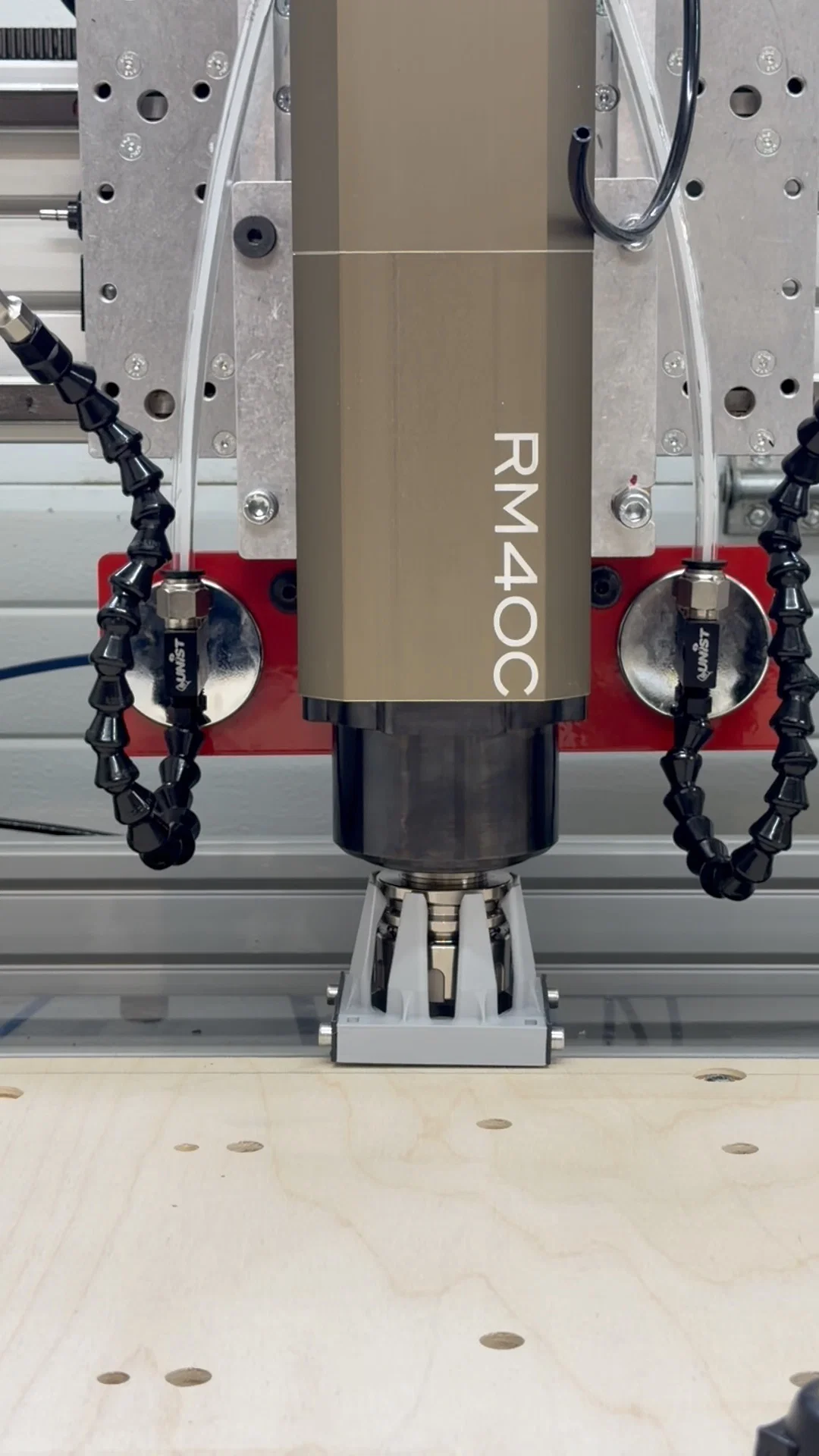

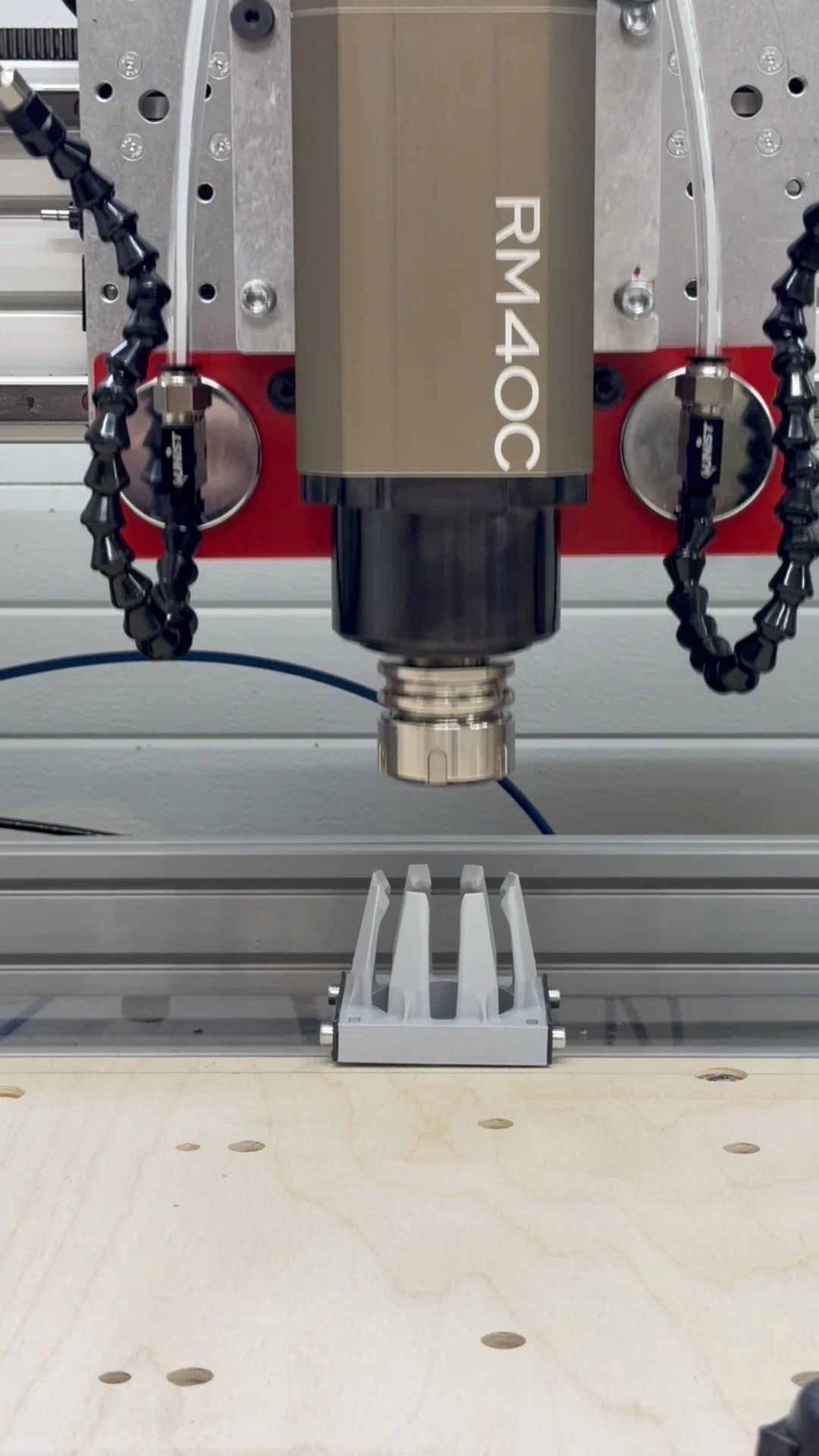

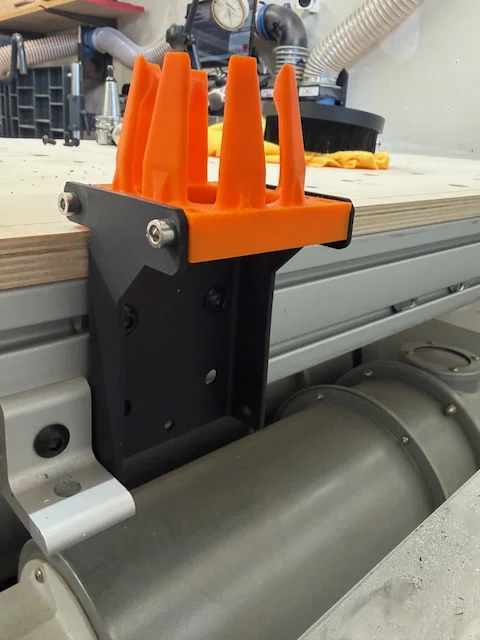

Đây là cốc giữ dao ISO30 dành cho ATC, được thiết kế để gắn lên hệ khung nhôm định hình 40 series 8020. Mình khuyên bạn nên in cái này bằng nhựa PETG, nhưng dùng PLA vẫn rất tốt. Mình đã thử nghiệm qua 2.000 chu kỳ thay dao với cả hai loại nhựa và cốc vẫn không hề hấn gì.
Mẫu chính sử dụng ốc và đai ốc M5. Bạn có thể dùng đai ốc thường, nhưng thiết kế này đã được tối ưu để dùng cả đai ốc thường lẫn đai ốc chống rung (nylock nut). Ngoài ra, còn có hai mẫu phụ để bạn bắt vít gỗ số #8 hoặc #10 nếu muốn gắn cốc lên mặt phẳng.

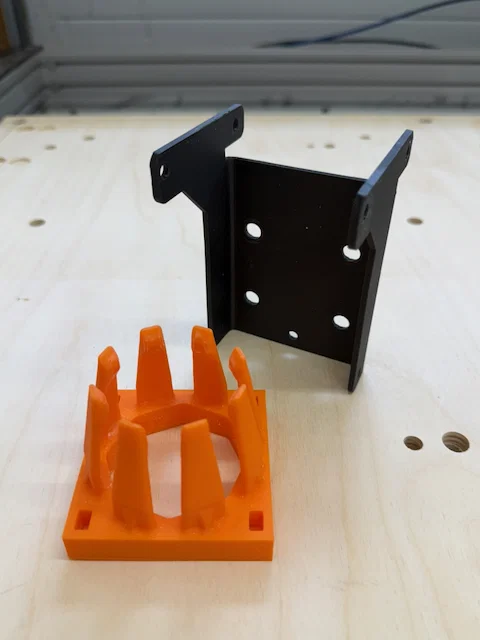

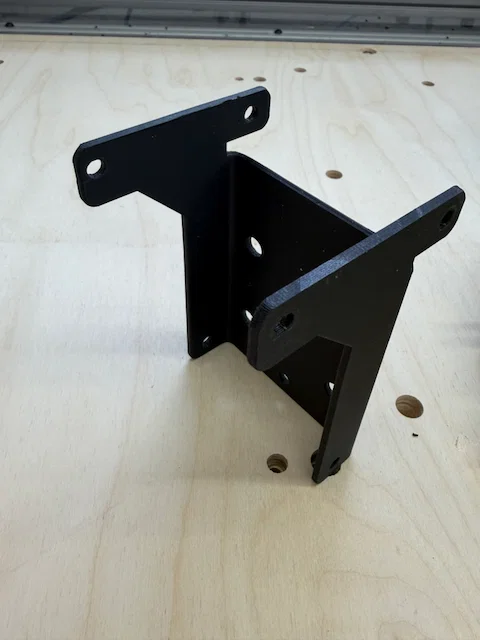

File DXF đính kèm dùng để cắt và uốn kim loại, dành cho trường hợp bạn muốn dùng giá đỡ kim loại thay vì in 3D.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
