Giá đỡ ổ cắm nguồn có công tắc cho máy in Rook MK2
Giá đỡ tiện lợi giúp gắn ổ cắm nguồn chuẩn PC (có tích hợp công tắc và cầu chì) vào khung máy in 3D Rook MK2. Thiết kế cần dùng ốc nhiệt M3 để cố định chắc chắn, đảm bảo vừa vặn với kích thước tiêu chuẩn của đầu nối nguồn.
Mô tả

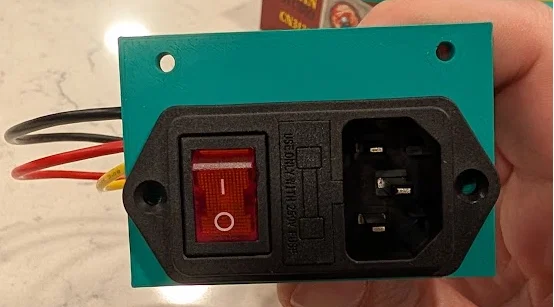

Giá đỡ dùng để gắn ổ cắm nguồn có công tắc và cầu chì tiêu chuẩn vào phần khung dưới của máy in 3D Rook MK2 của Rolohaun.
Tôi đã sử dụng loại đầu nối này: https://www.amazon.com/dp/B0FZKQ6NSN
Các lỗ vít cần nằm ở cạnh ngắn của đầu nối nguồn, nếu không giá đỡ sẽ quá cao và không vừa dưới khung máy. Kích thước lỗ mở là 27.9x47.5mm.

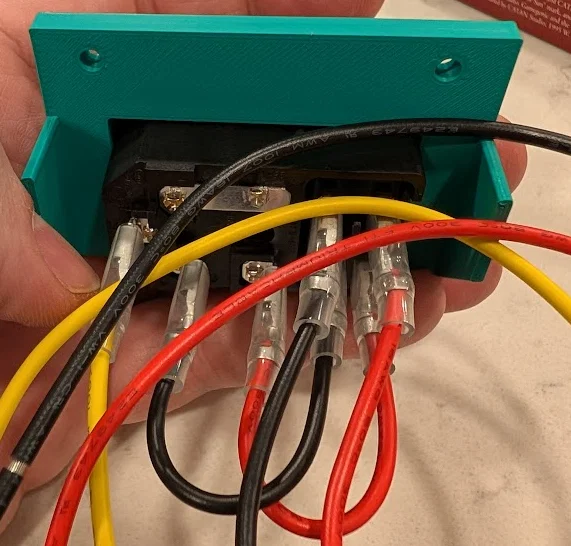

Bạn cần gắn 2 ốc nhiệt (heat set inserts) vào lỗ phụ ở mặt sau của mảnh khung dưới và 2 ốc nhiệt vào giá đỡ để cố định ổ cắm.
Ngoài ra bạn cần chuẩn bị:
- M3x5x4 heat set inserts - 2 cái cho khung máy, 2 cái cho công tắc nguồn
- Ốc M3 - 2 con cho khung máy, 2 con cho công tắc nguồn
