Mô hình tham khảo: Linear Stage (75mm)
Mô hình tham khảo cho bộ Linear Stage với hành trình 75mm, dựa trên các thiết kế phổ biến trên thị trường. Lưu ý: Đây là file dùng để tham khảo thiết kế, không phải là mẫu thiết kế để in 3D trực tiếp.
Mô tả
KHÔNG DÀNH CHO VIỆC IN 3D

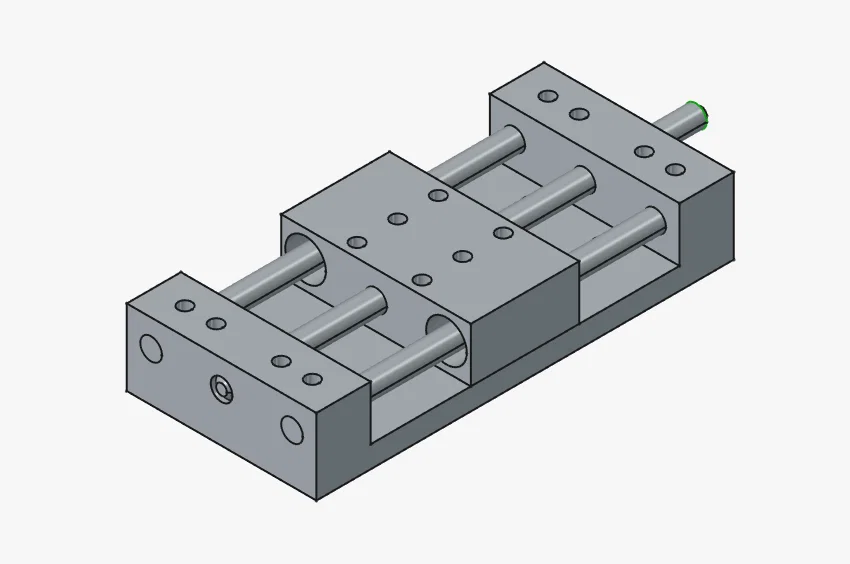

Đây là mô hình tham khảo (Reference Model) đơn giản cho một bộ linear stage cỡ nhỏ.

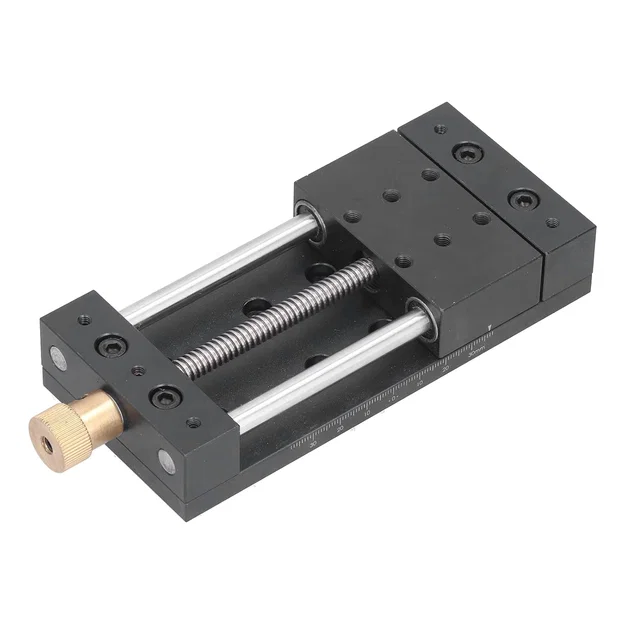

Trục trượt này được thiết kế dựa trên các mẫu phổ biến mà bạn có thể dễ dàng tìm thấy trên Aliexpress, Ebay và Amazon. Mẫu này được thiết kế dựa trên một bộ stage với hành trình 75mm.
Một vài kích thước có thể hơi sai lệch vì mình không tìm được bản vẽ kỹ thuật chi tiết hoàn chỉnh. Mình sẽ cập nhật lại file sau khi có hàng thực tế trên tay và đo đạc lại các thông số chưa chắc chắn.
Được thiết kế bằng FreeCAD V1.1 (kết hợp với Fasteners WB Addon). File thiết kế đã bao gồm cụm lắp ráp cơ bản của các linh kiện để bạn tiện tham khảo.
