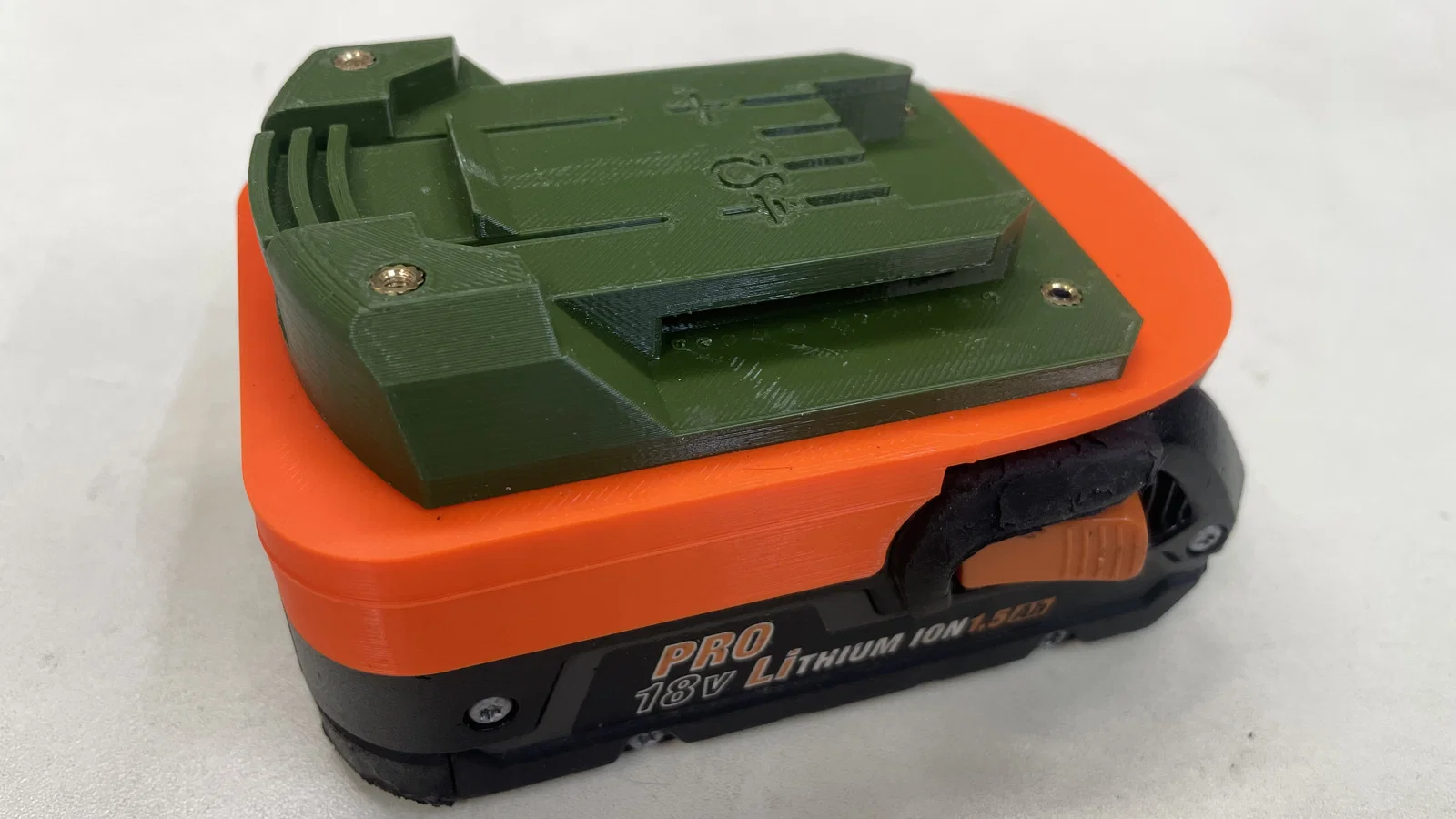

Bộ chuyển đổi pin AEG/Ridgid sang máy dùng Parkside

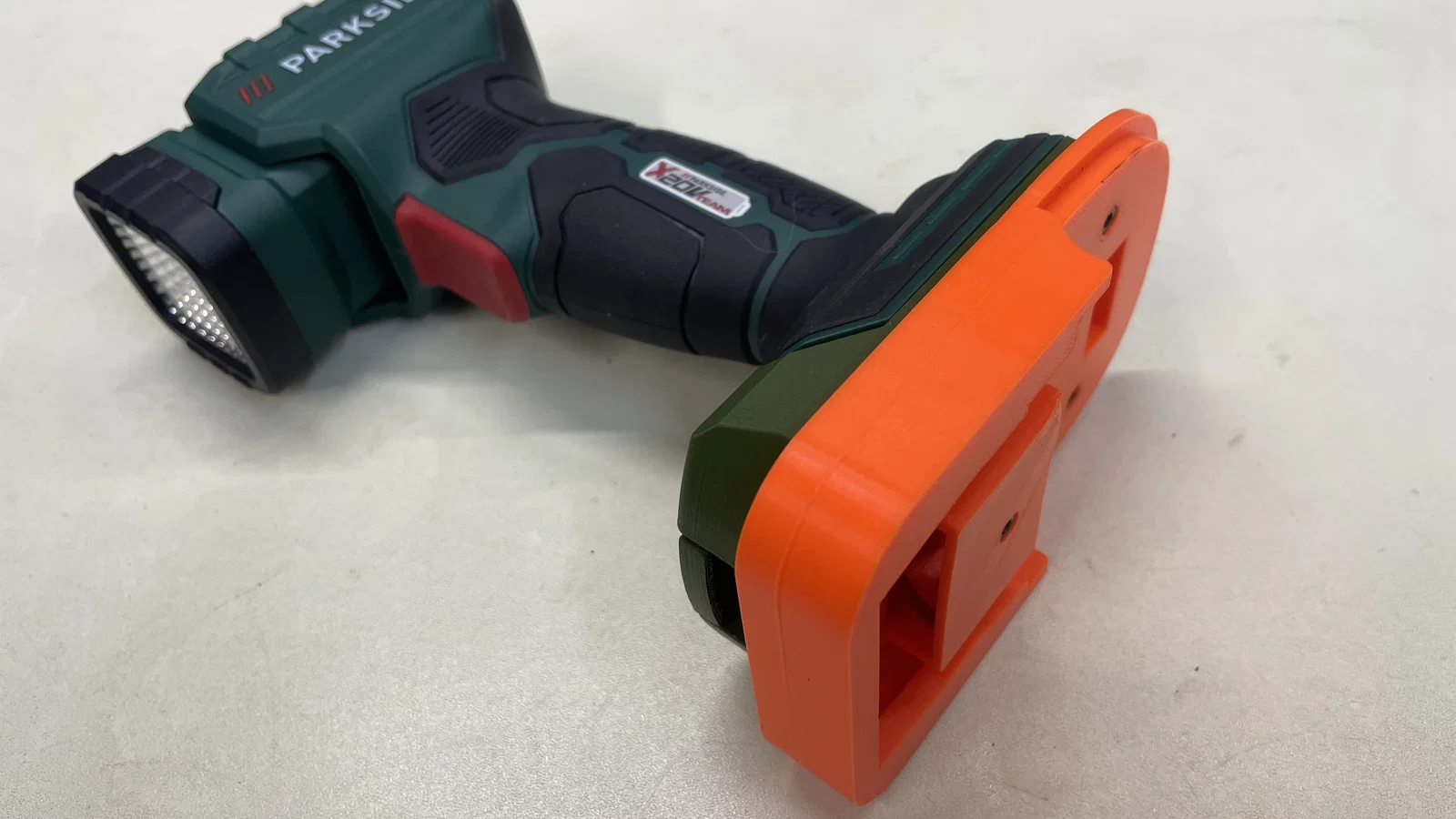

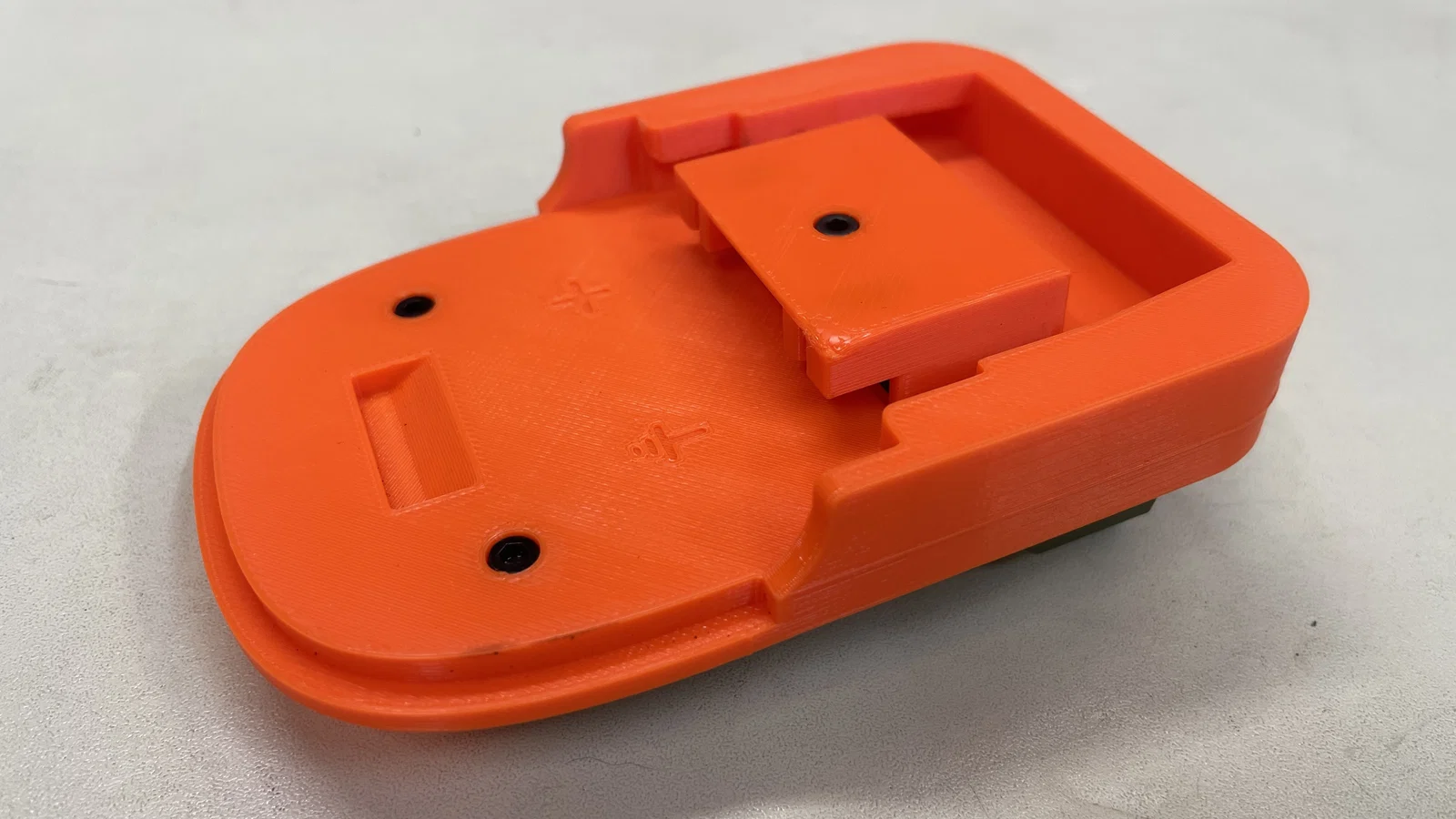

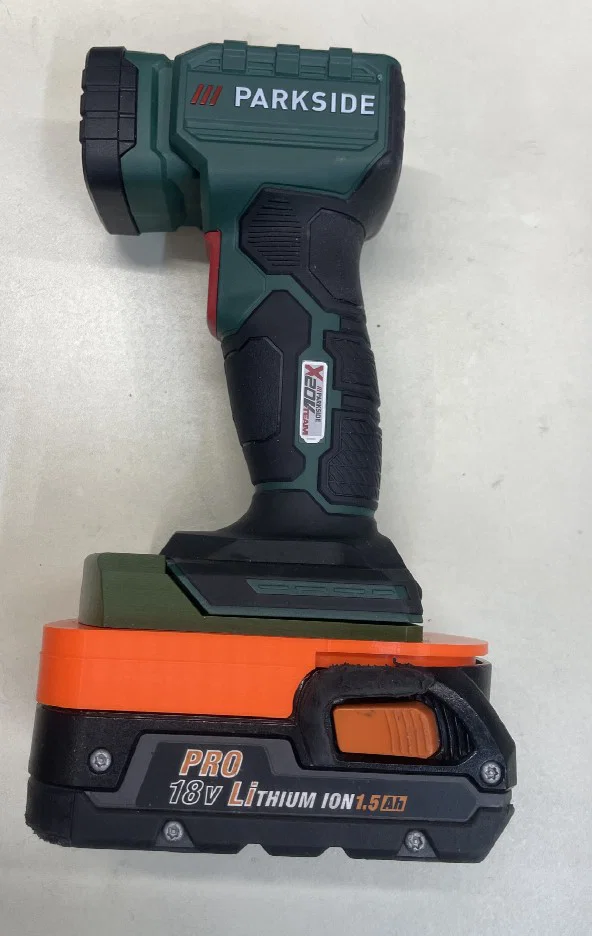

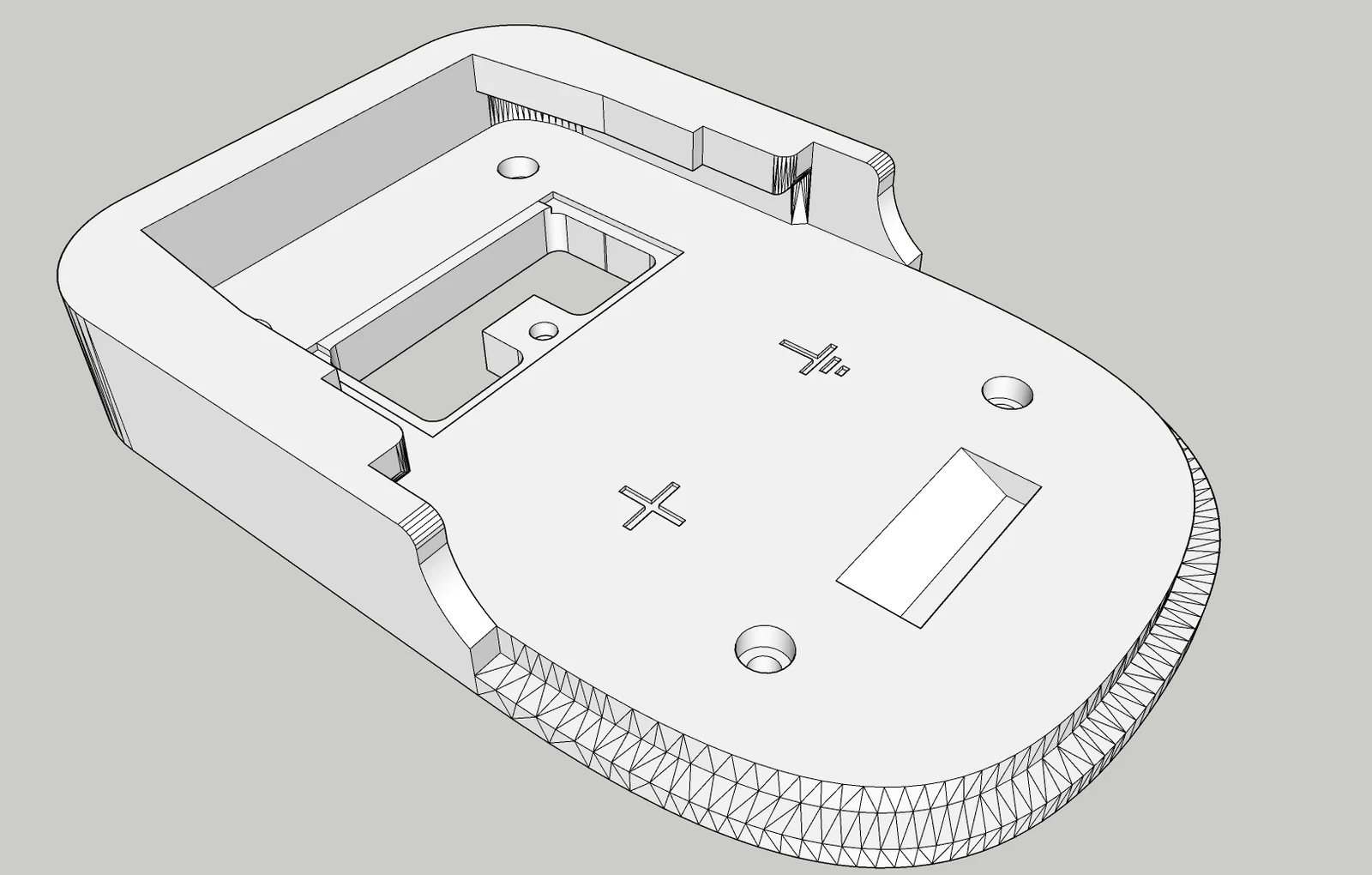

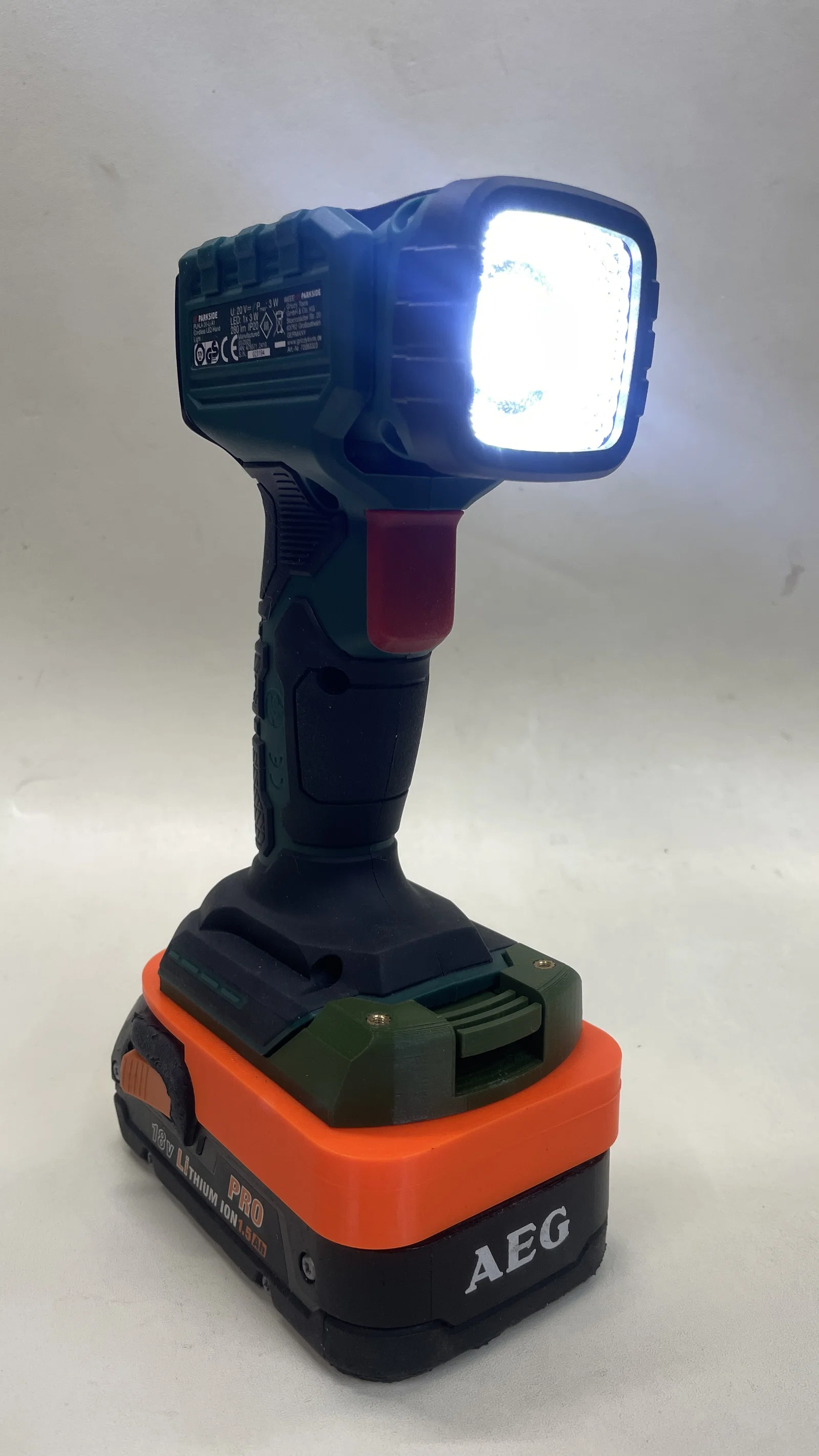

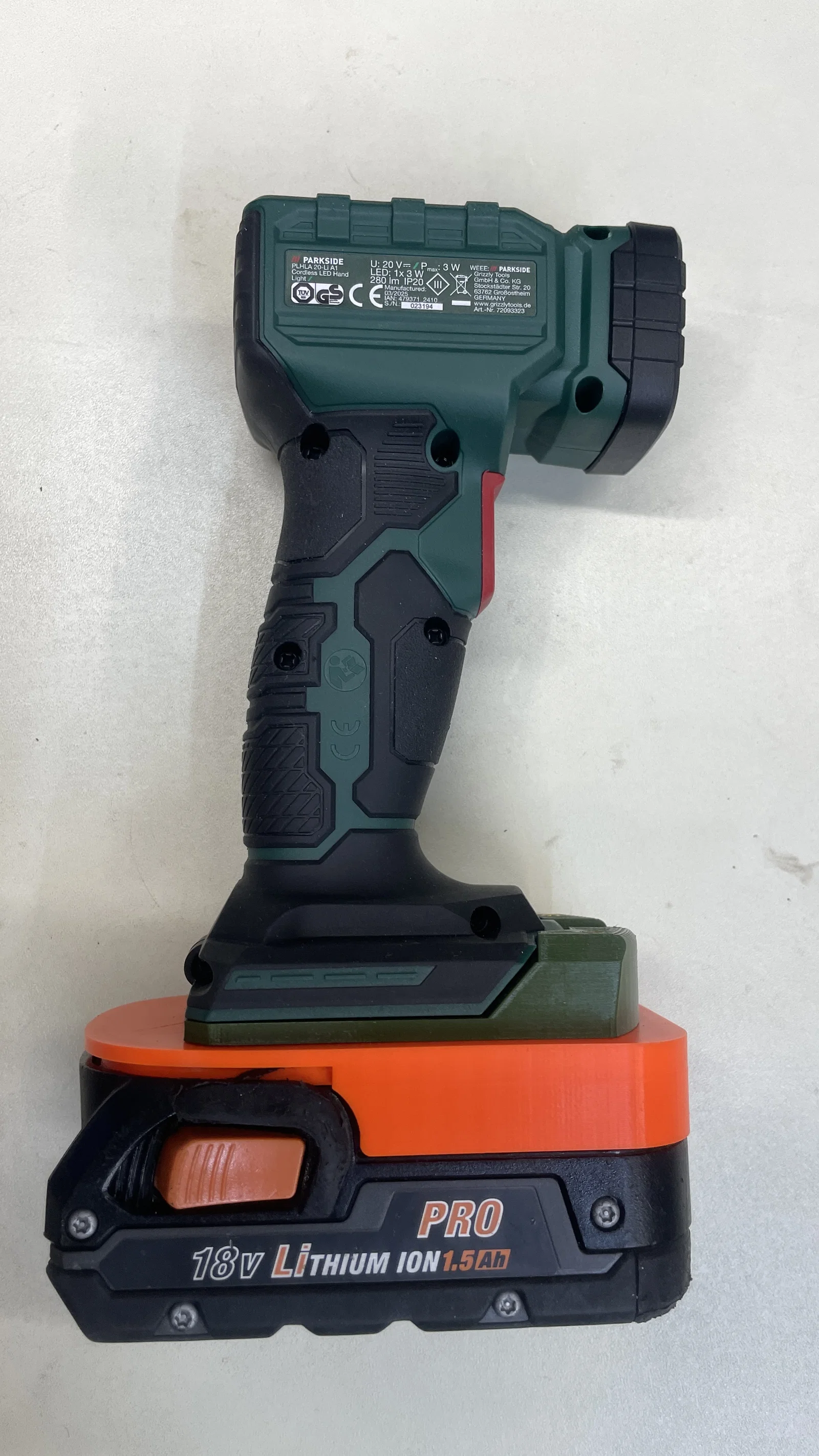

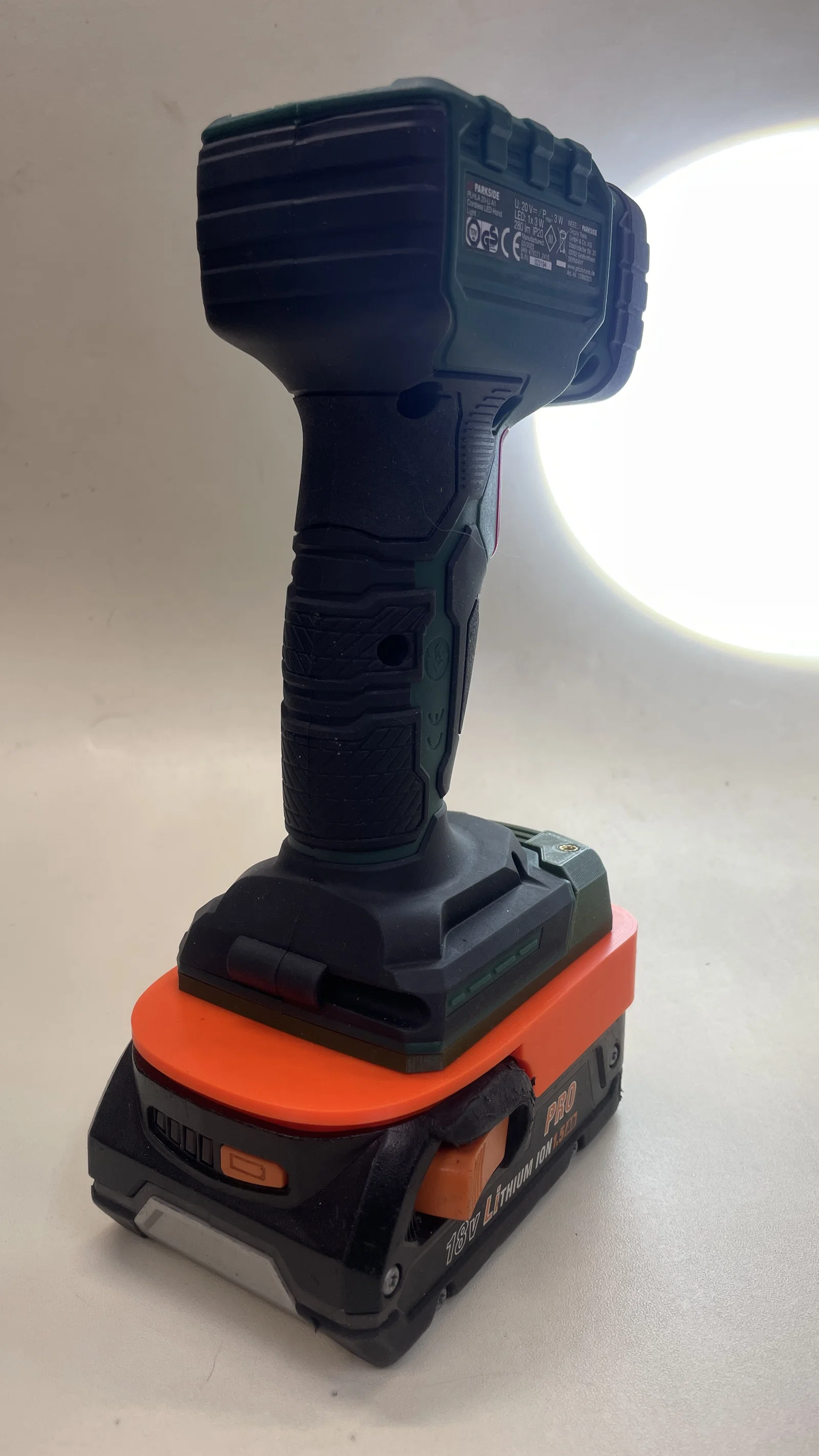

Dự án in 3D bộ chuyển đổi pin AEG Pro/Ridgid 18V sang các công cụ dùng pin Parkside X20V. Hướng dẫn chi tiết cách lắp đặt linh kiện điện tử và ốc vít để đảm bảo kết nối chắc chắn, an toàn cho thiết bị của bạn.
Mô tả

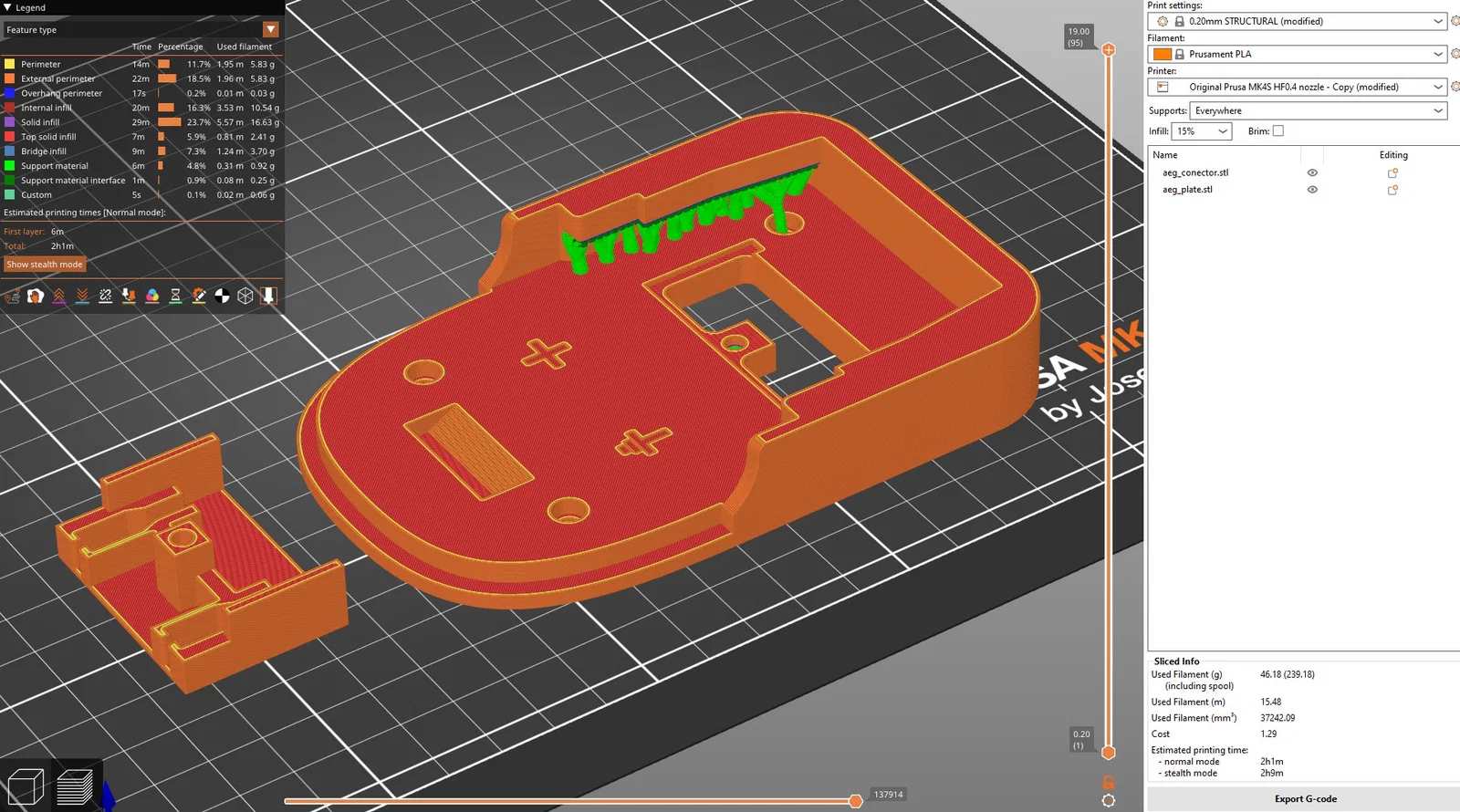

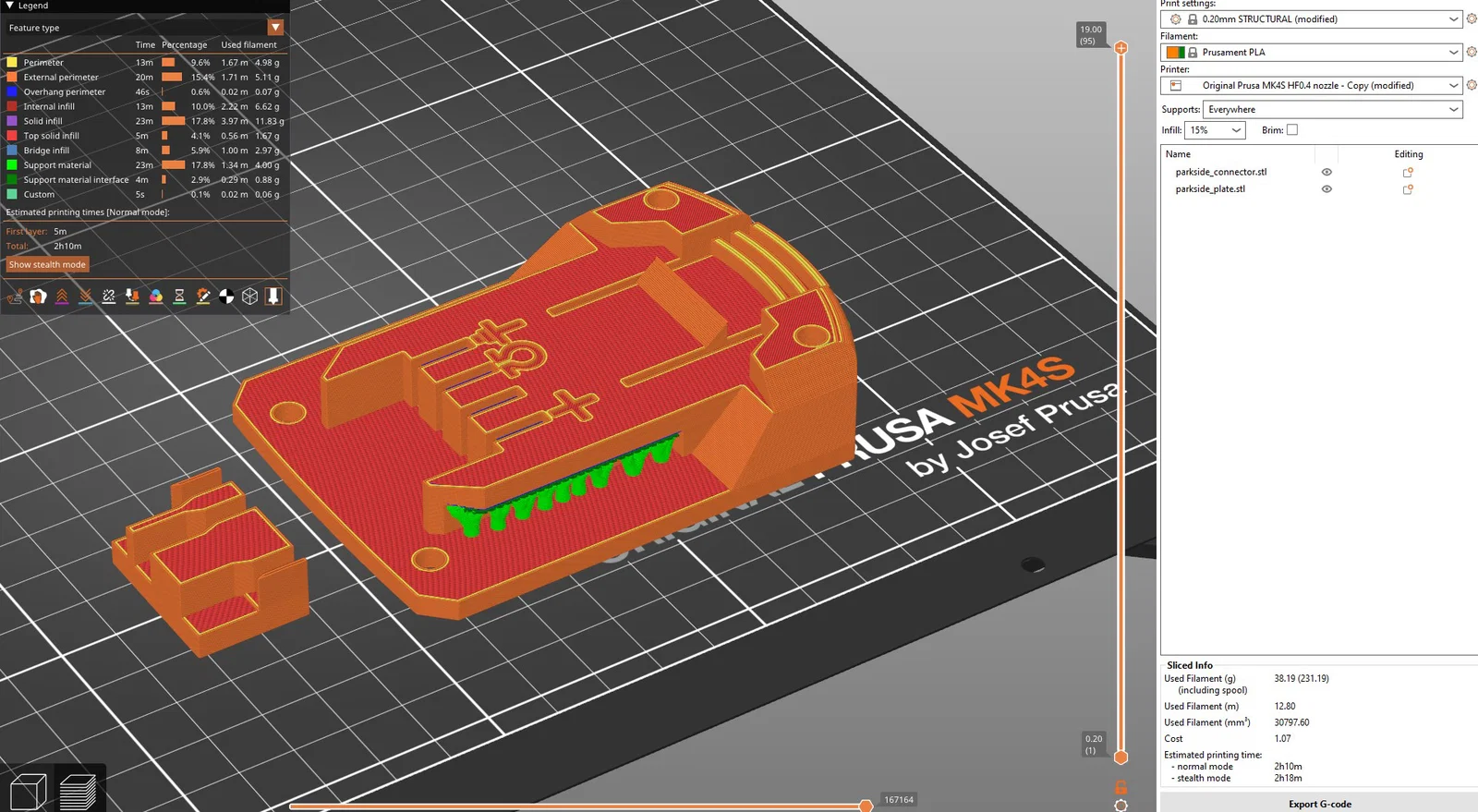

In ấn ở vị trí đứng với mật độ infill 15% dạng lưới (grid), sử dụng hỗ trợ (support) dạng hữu cơ (organic) cho toàn bộ mô hình.

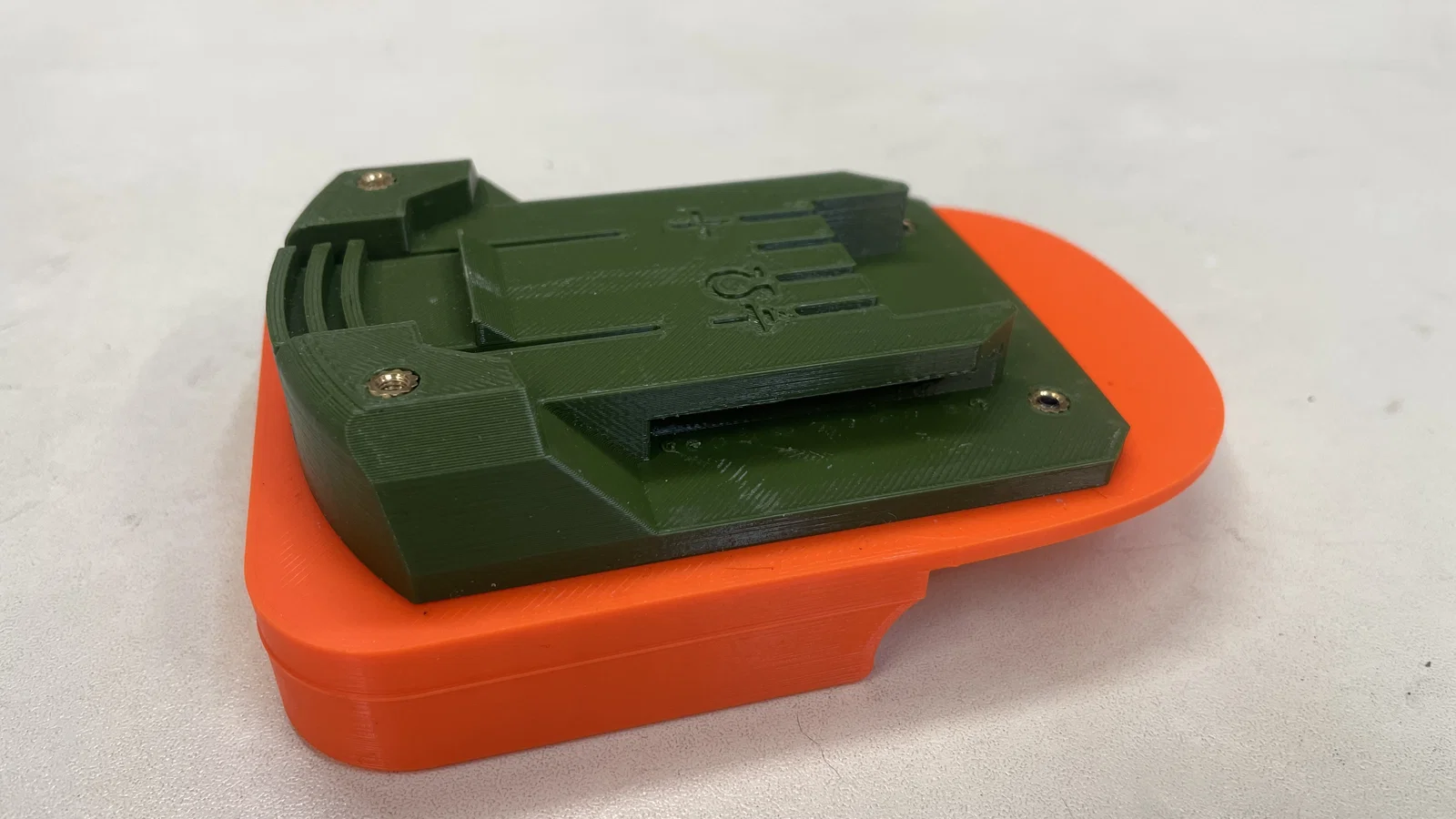

In tất cả các linh kiện, sau đó lắp các đai ốc đồng (brass press-in nuts) vào như hình minh họa.

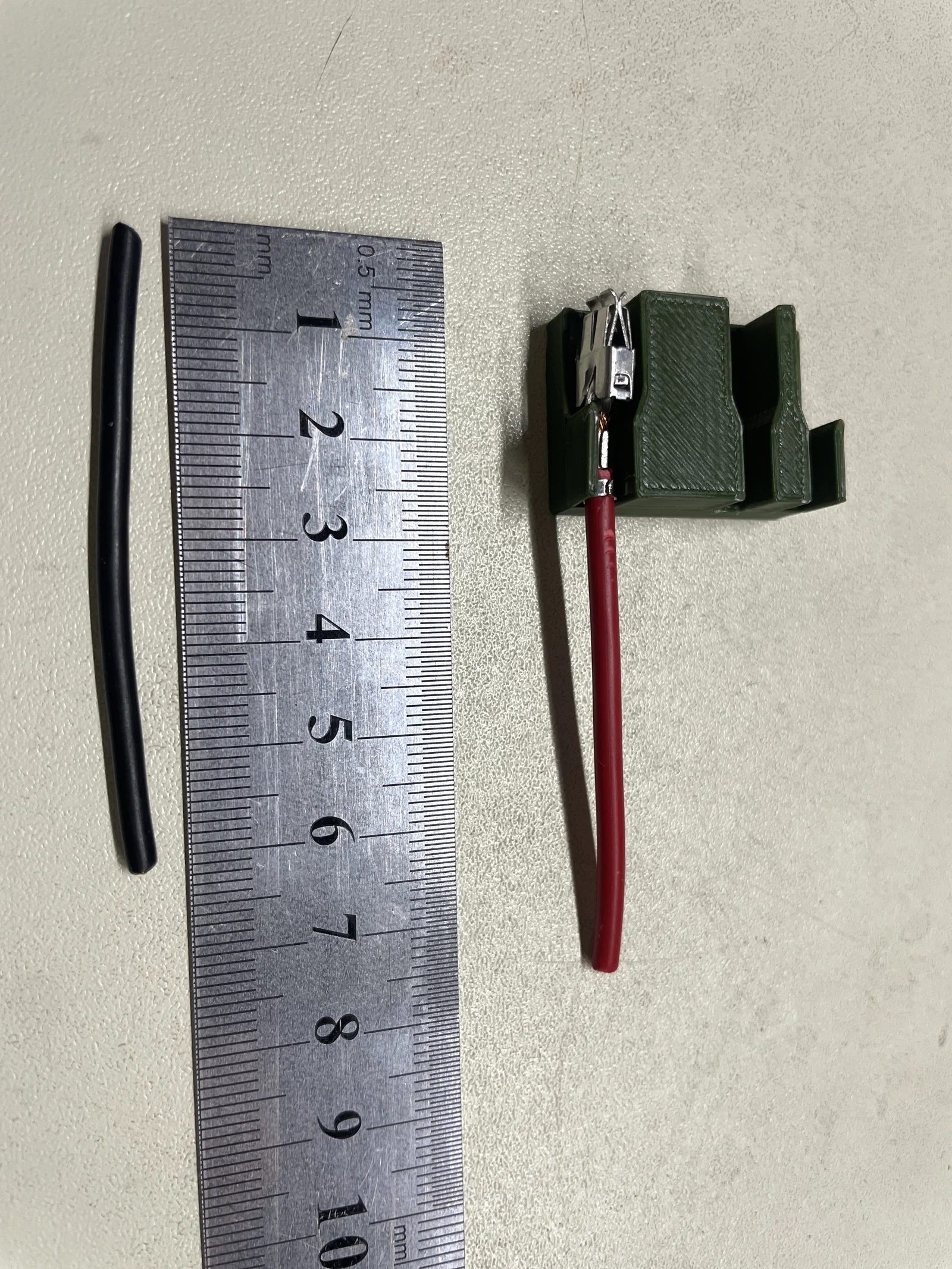

Cắt dây điện với chiều dài 60mm.

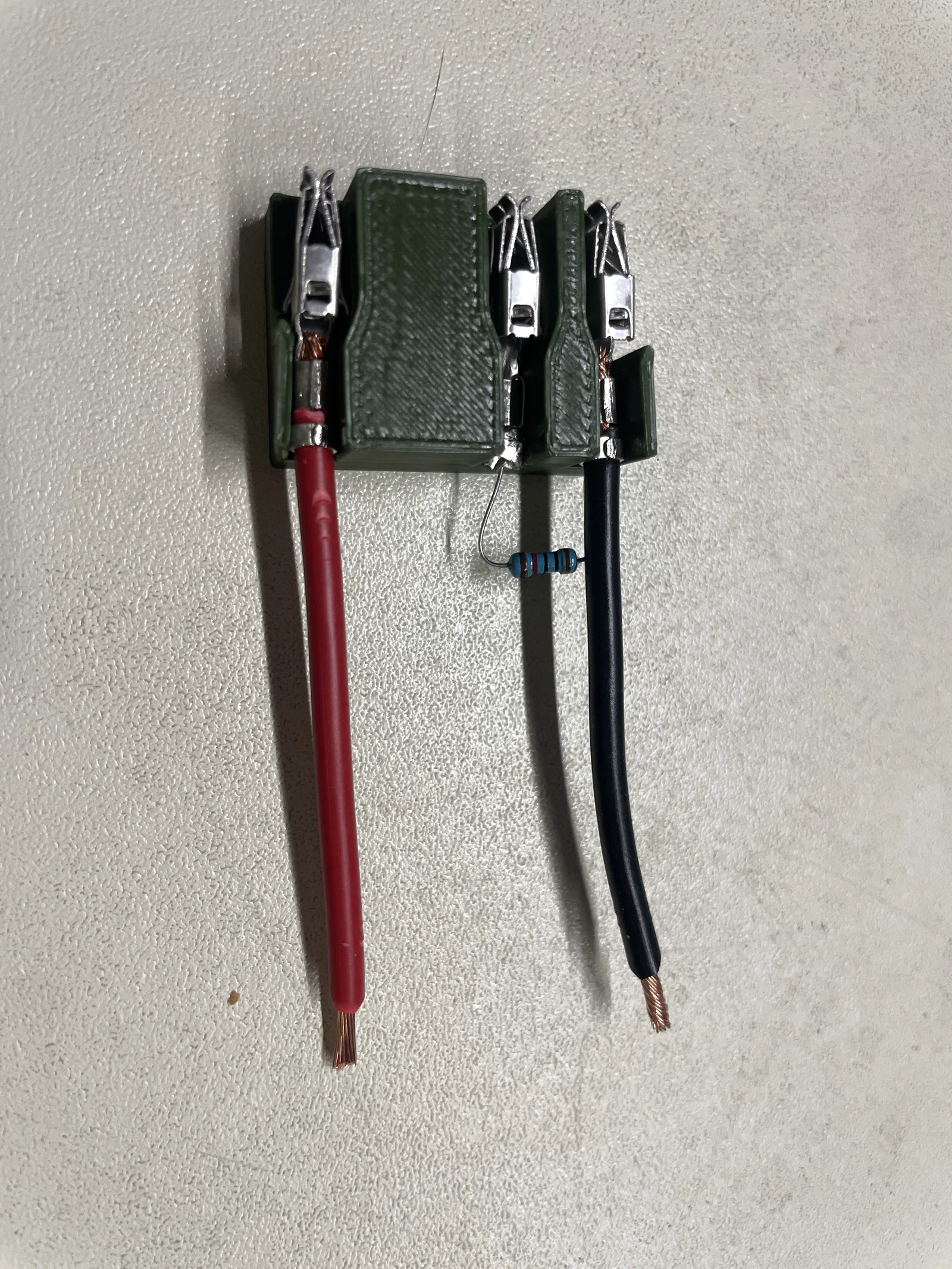

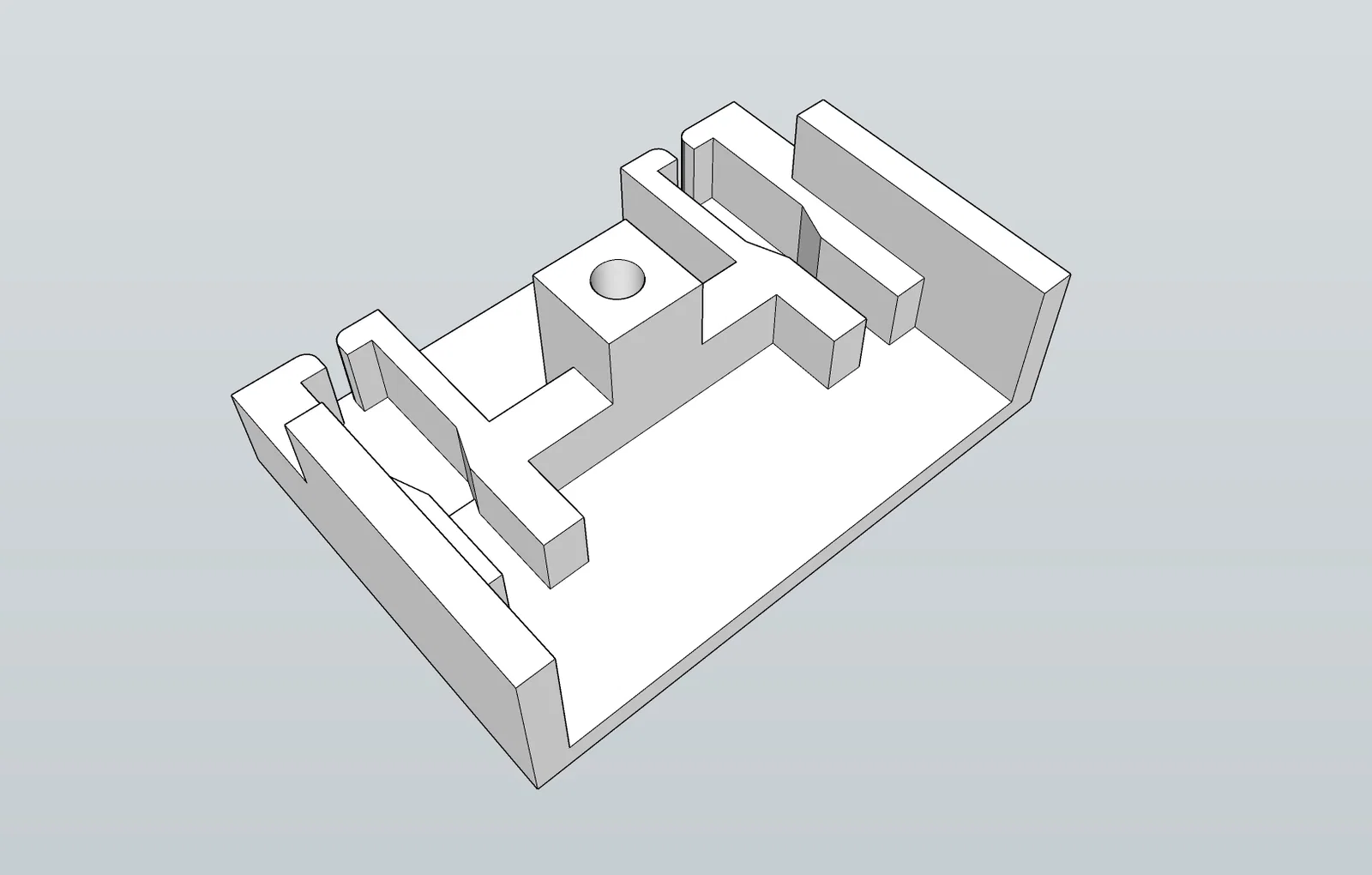

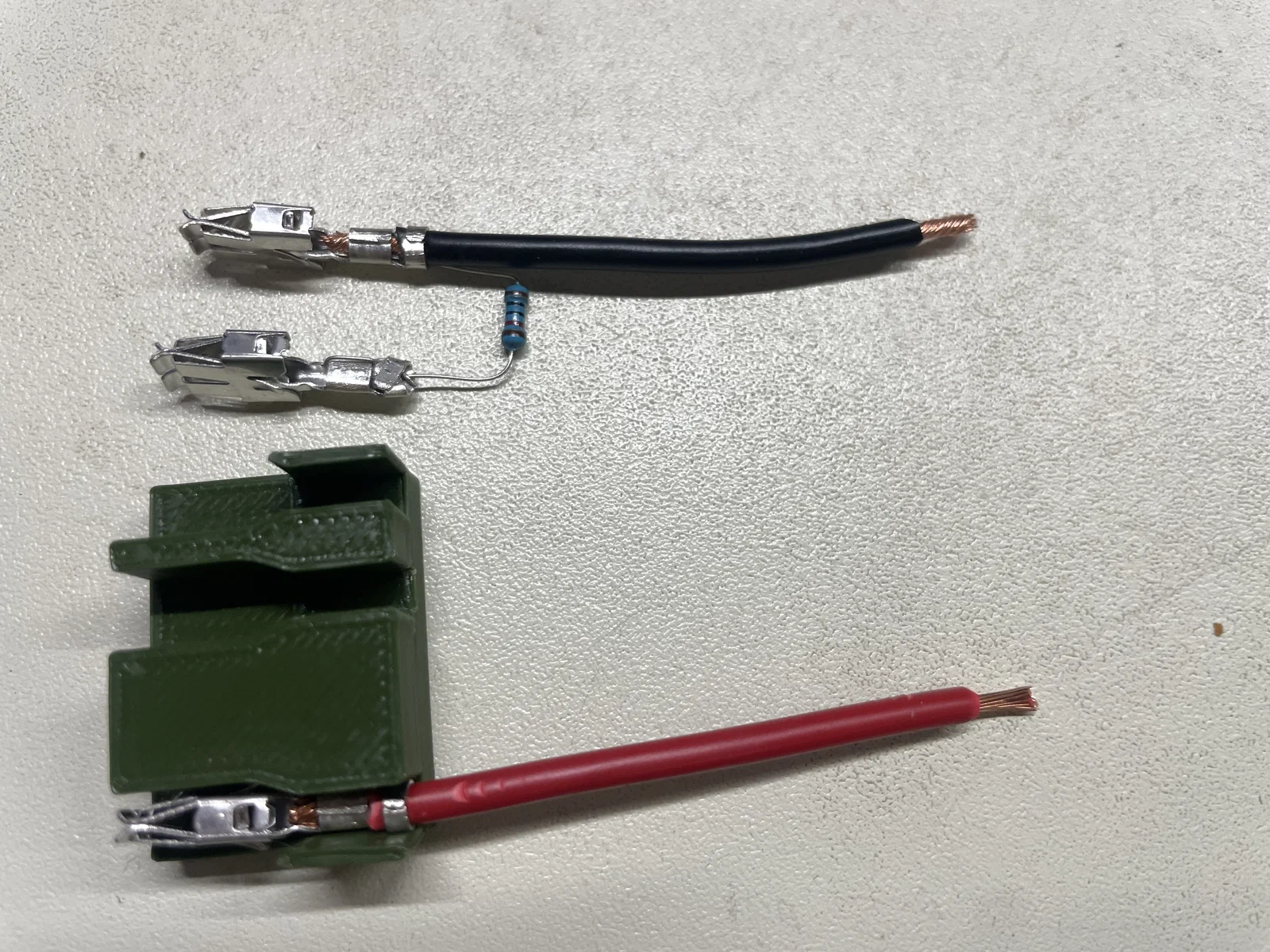

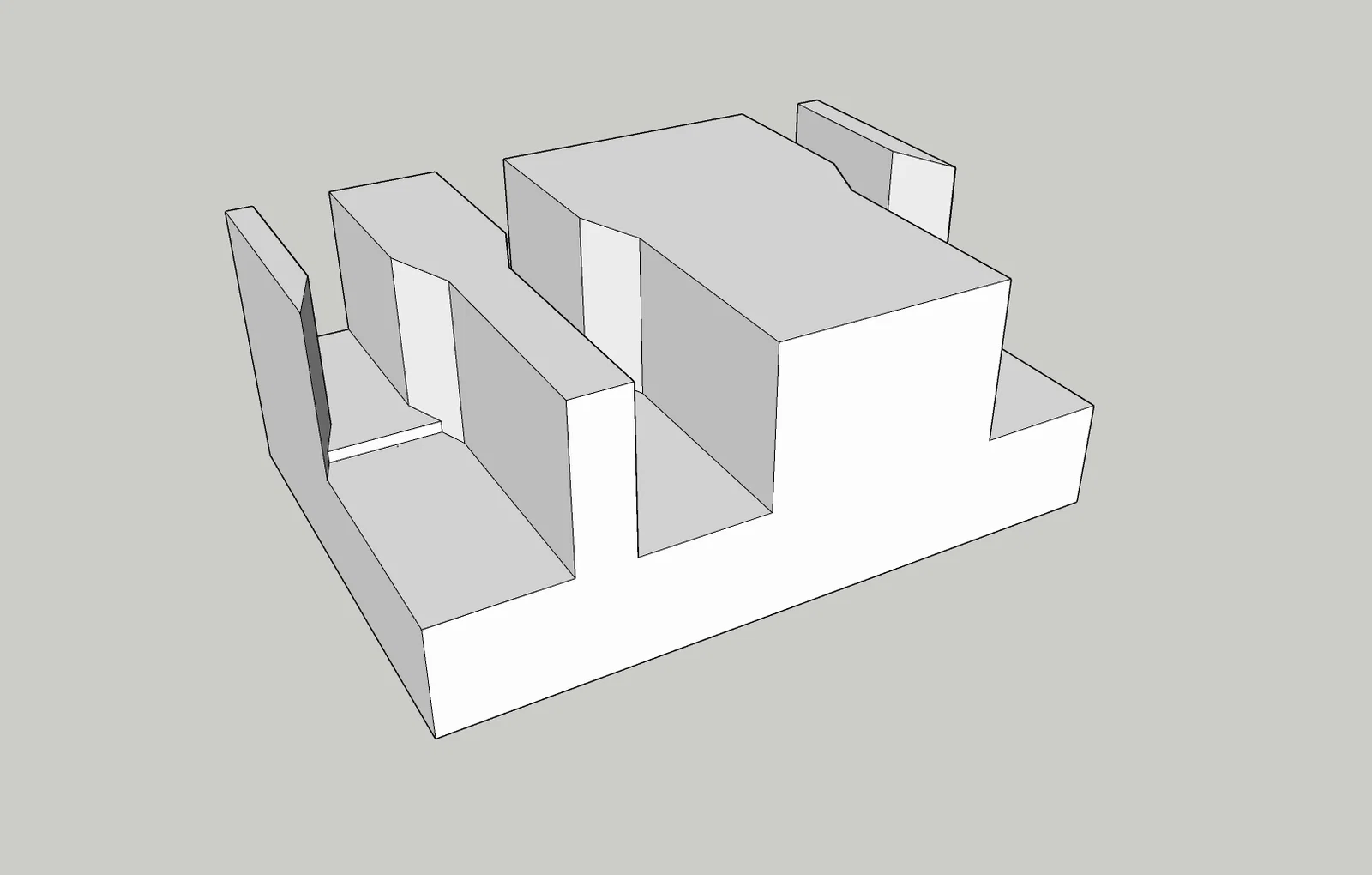

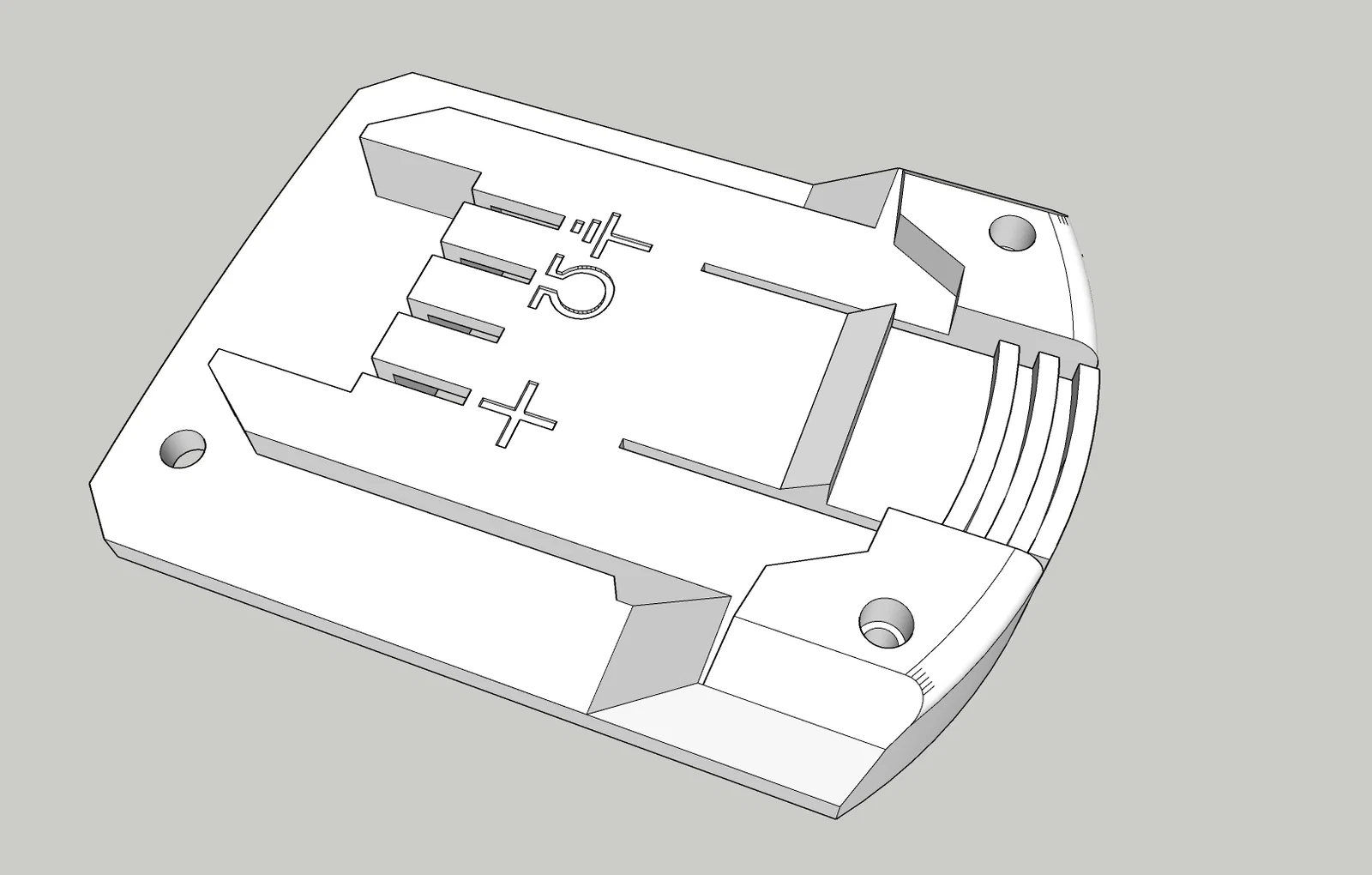

Thiết lập đầu nối Parkside như hình này

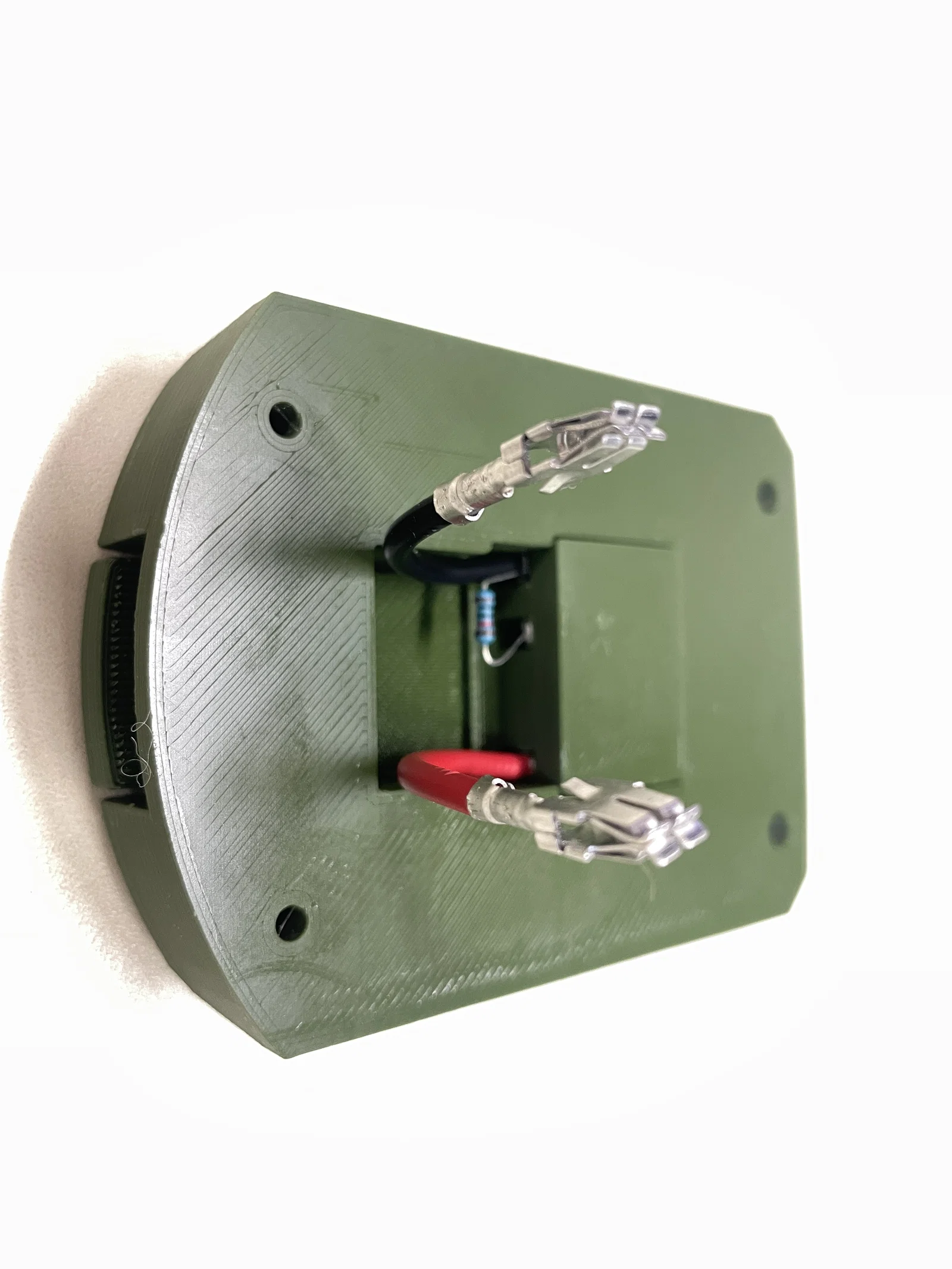

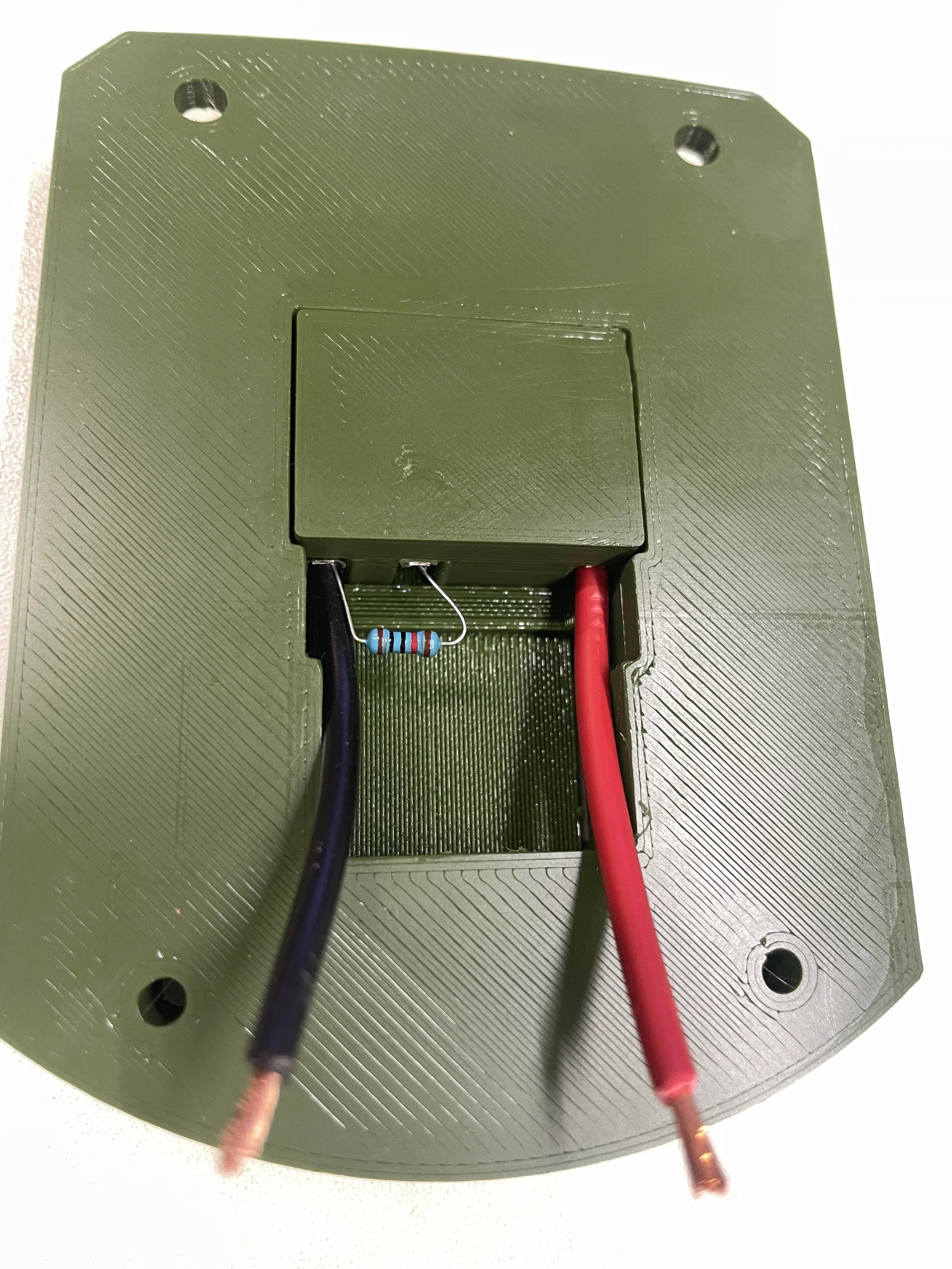

Chỉ cần đặt đầu nối Parkside vào đó, nó sẽ tự giữ cố định khi tấm AEG được lắp vào.
Các loại linh kiện cần chuẩn bị.
- 1 x dây đỏ 1.5 mm² x 60 mm
- 1 x dây đen 1.5 mm² x 60 mm
- 1 x điện trở 10kΩ
- 5 x đầu cốt nối dây điện ô tô 6.3mm (loại 926965-1)
- 3 x đai ốc đồng nhấn M345 mm
- 2 x đai ốc đồng nhấn M355 mm
- 2 x ốc lục giác chìm M3x20 mm
- 1 x ốc lục giác chìm M3x16 mm
- 2 x ốc lục giác chìm M3x8 mm

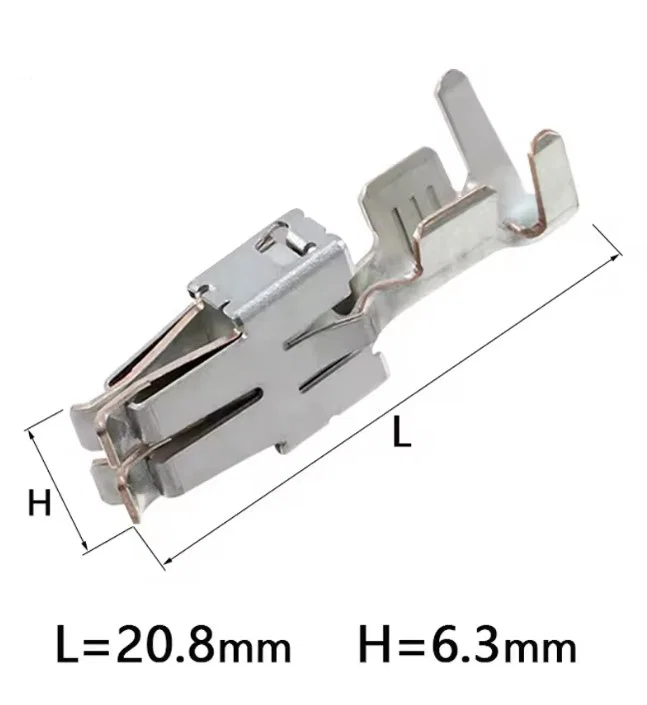

Hãy tìm kiếm "automotive car splices wire terminal 926965-1" trên Google hoặc xem ảnh bên dưới để tìm linh kiện này trên mạng.
Đối với đai ốc đồng và ốc lục giác, các bác có thể đặt mua theo bộ như hình bên dưới nhé.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
