Bộ khay lồng (Nested Cups) cho hộp đựng đồ nghề DeWalt Tough System

Mình mới biết được là thiết kế này đang bị đem rao bán trên eBay với giá rất đắt. Mọi người đừng mua với giá bị đẩy cao như vậy nhé. Thiết kế của mình hoàn toàn miễn phí. Nếu bạn muốn ủng hộ, hãy chia sẻ lại sản phẩm bạn đã in hoặc tự tay thiết kế những món đồ hữu ích cho người khác, xem như là mình trao đi giá trị vậy.

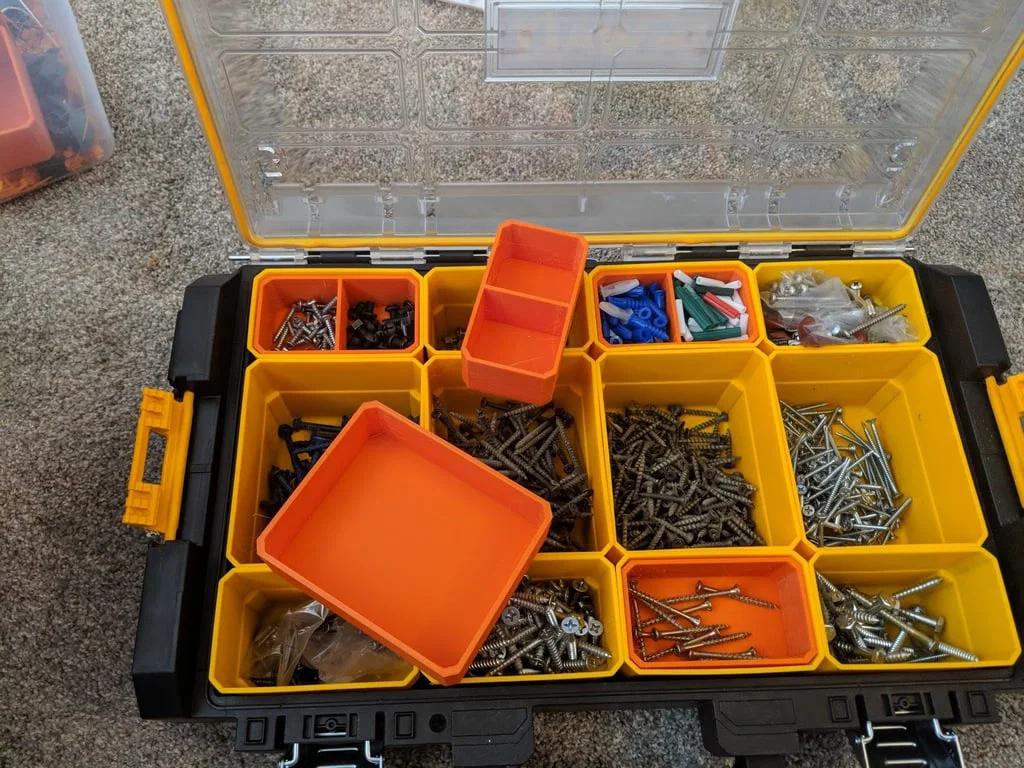

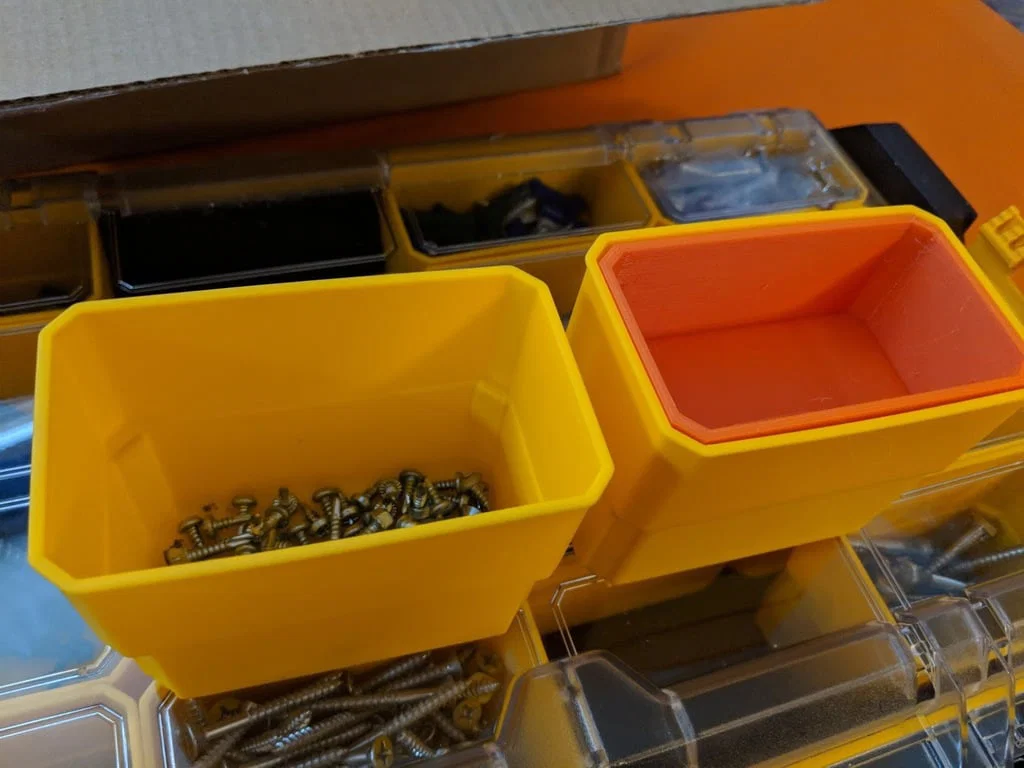

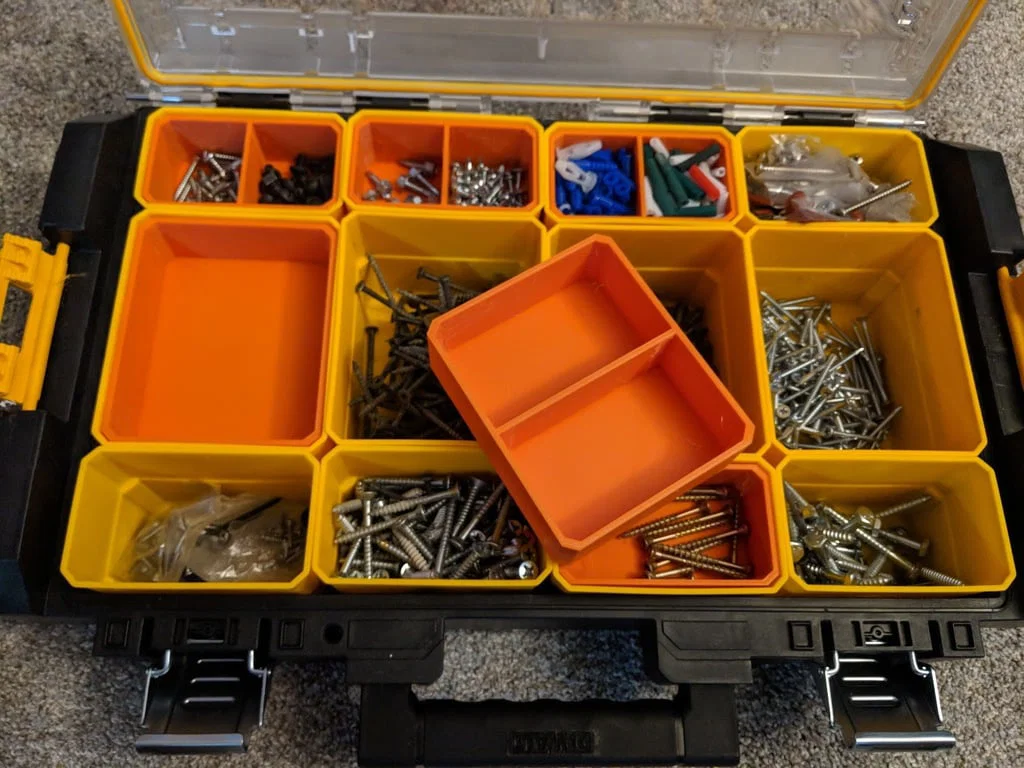

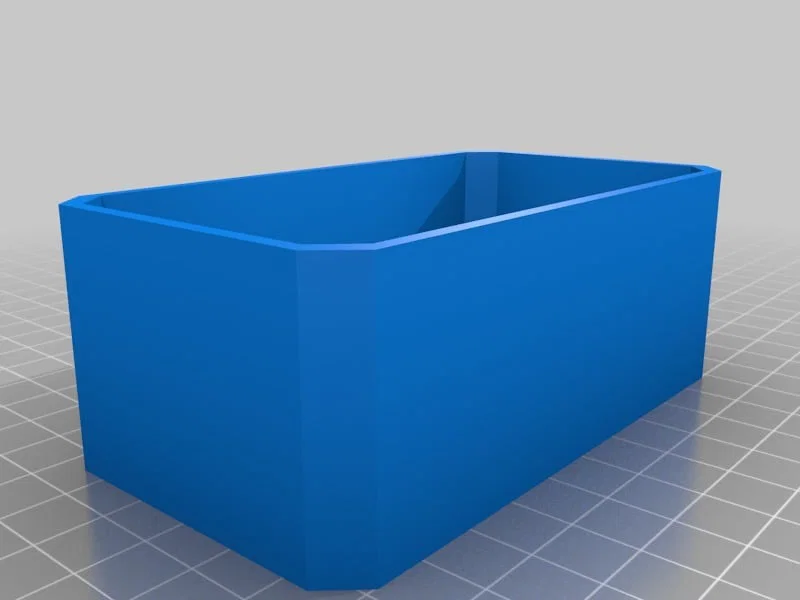

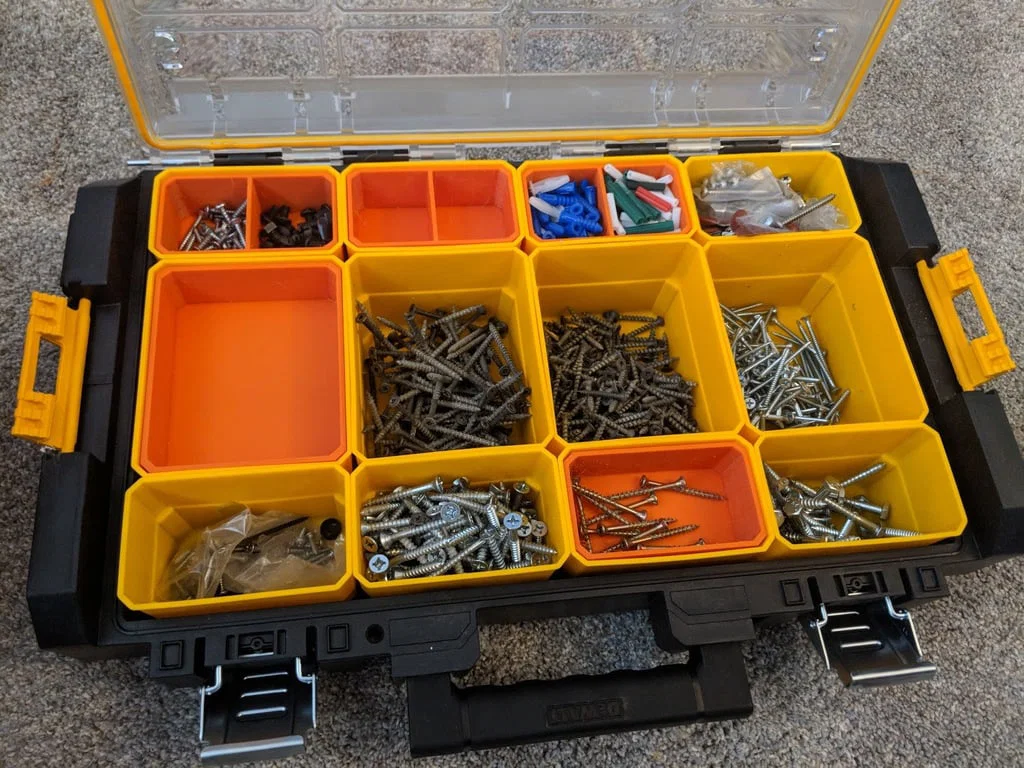

Mình làm mấy cái khay này để vừa với các cốc (cups) trong hộp đựng đồ nghề DeWalt Tough System. Các cốc mặc định có thể lồng vào nhau và có các gờ nhỏ để chặn không cho chúng lọt quá sâu. Thiết kế này tận dụng tối đa những khoảng trống dư thừa bằng cách cho phép bạn đặt các cốc nhỏ hơn vào bên trong.

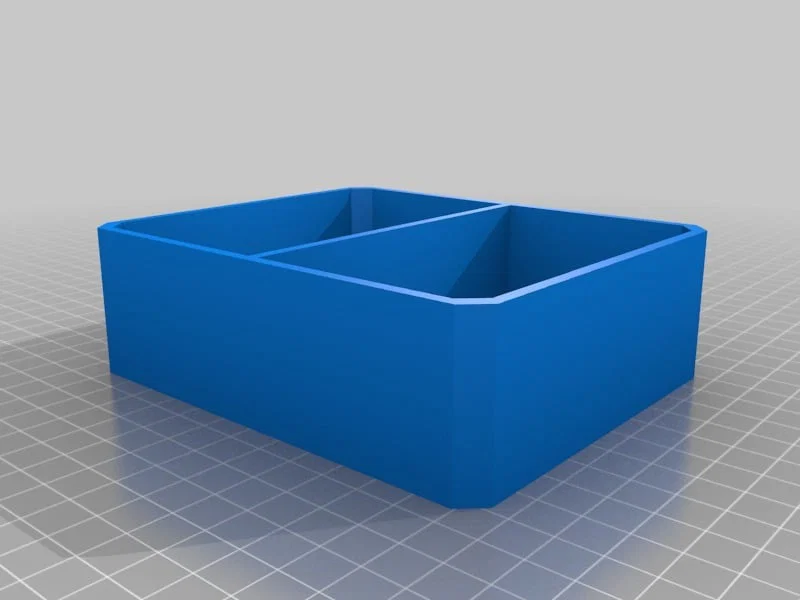

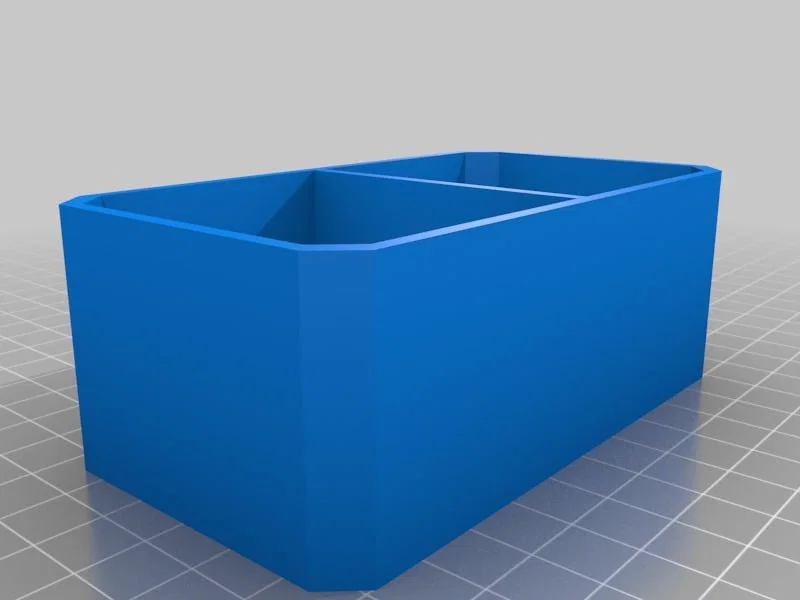

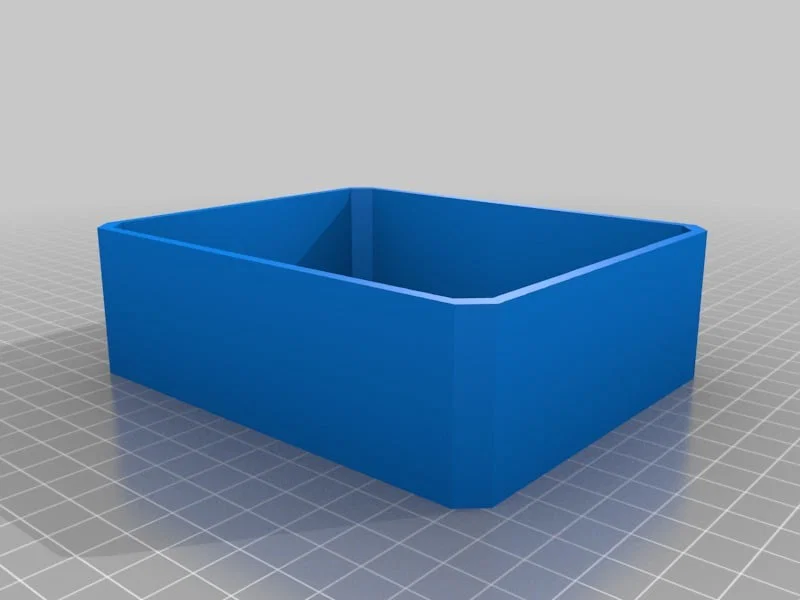

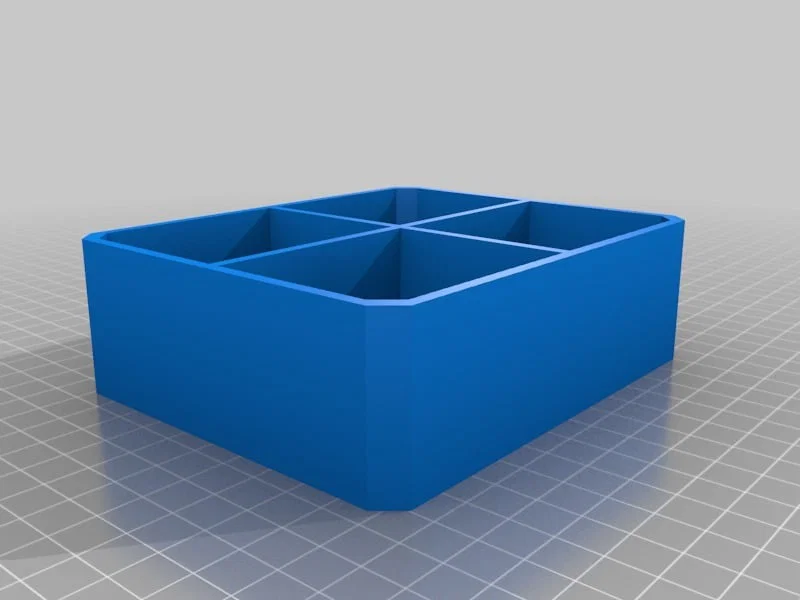

Mình có các loại khay phù hợp cho cả cốc lớn và cốc nhỏ. Với cốc nhỏ, bạn có thể chọn loại đơn hoặc loại có vách ngăn; còn cốc lớn thì có tùy chọn 0, 1 hoặc 2 vách ngăn.

Cập nhật ngày 25/06/18: Mình vừa kiểm tra một hộp đựng Tough System khác (loại không có nắp trong suốt) và thấy nó còn có thêm 2 kích thước cốc nữa. Nếu mọi người thấy cần, mình sẽ làm thêm các mẫu khay lồng cho loại đó. Cơ mà mình thấy mẫu hộp đó chắc không phổ biến lắm.

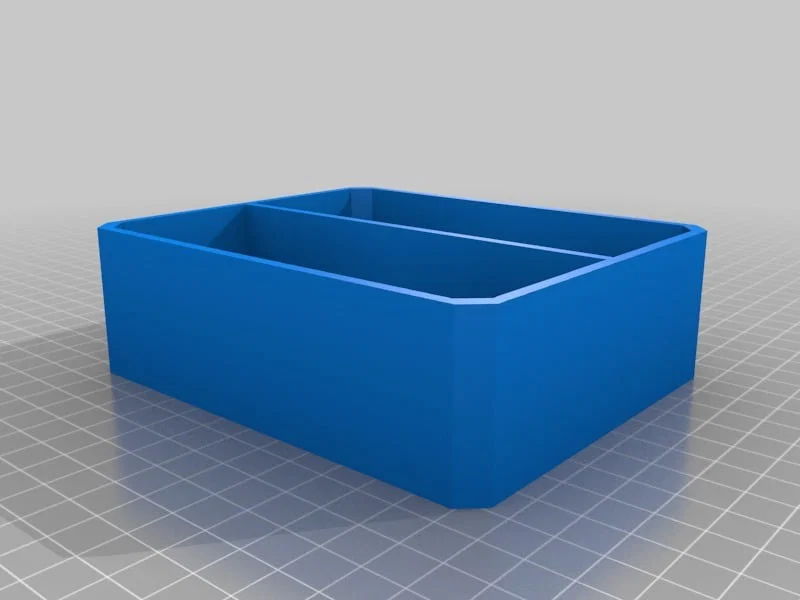

Cập nhật ngày 16/07/18: Đã thêm loại hộp lớn có vách ngăn dọc.

Thiết lập in (Print Settings)

Hãng máy in: MK3

Máy in: Prusa i3

Rafts: Không

Supports: Không

Resolution (Độ phân giải): 0.2

Infill (Độ đặc): 20%

Ghi chú: Với các thông số trên, khay đã rất chắc chắn rồi, bạn có thể giảm infill xuống nếu muốn. Lưu ý nên in bằng nhựa PETG để tránh bị biến dạng khi để trong xe hơi dưới trời nắng nóng.

Sau khi in

Bạn có thể cần gọt nhẹ cạnh đáy sau khi in nếu lớp đầu tiên bị ép quá dày. Độ dung sai (tolerance) của khay khá khít nên chỉ cần dư một chút nhựa ở lớp đầu là có thể làm cho khay khó lắp vào.
