Giá đeo ngực cho bộ đàm Yaesu FTM-150R

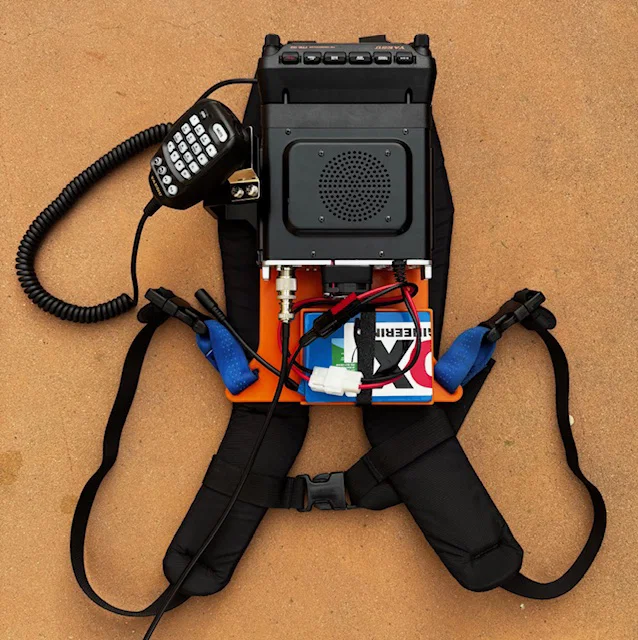

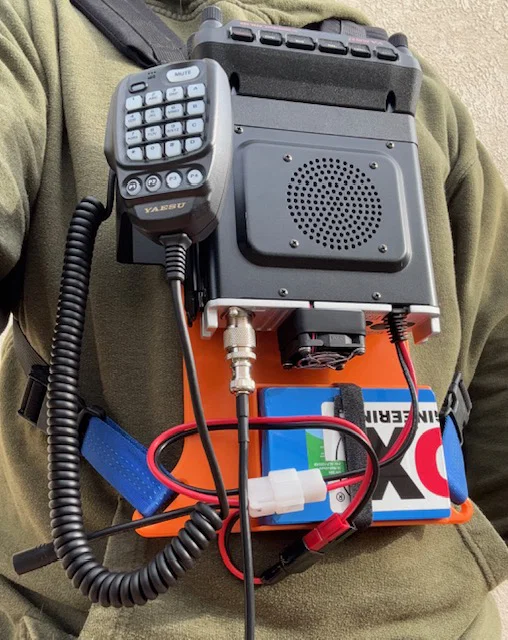

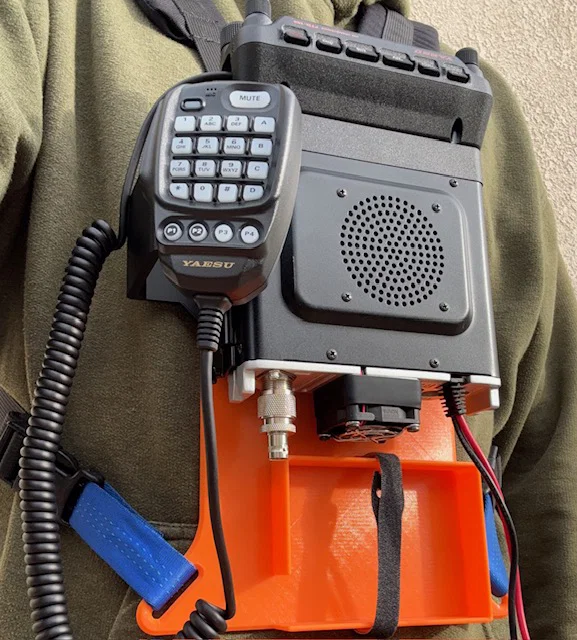

Yaesu FTM-150R(ASP) là một chiếc bộ đàm khá tốt để bắt các vệ tinh FM repeater. Nó có khả năng phát song công (crossband duplex), bộ lọc hài tốt và bộ thu nhạy. Tuy nhiên, khá cồng kềnh khi vừa cầm ăng-ten beam (Arrow hoặc Elk) vừa phải cầm micro, ghi lại tín hiệu và theo dõi vệ tinh trên điện thoại. Tôi đã thiết kế giá đeo ngực đơn giản này để giữ máy bộ đàm, micro và một viên pin 3Ah (Bioenno BLF-1203AB).

Tôi có đính kèm file STL và STEP để các bác dễ dàng chỉnh sửa nếu muốn dùng loại pin khác hoặc thay đổi thiết kế.

Nếu các bác dùng ăng-ten cầm tay, nhớ CÀI ĐẶT CÔNG SUẤT PHÁT VỀ "LOW". Hướng dẫn đi kèm ăng-ten Arrow của tôi ghi rõ 10W là công suất tối đa an toàn khi cầm tay. FTM-150R có các mức 50, 25 hoặc 5W. Mức 5W là quá đủ rồi. Hãy cẩn thận nhé!

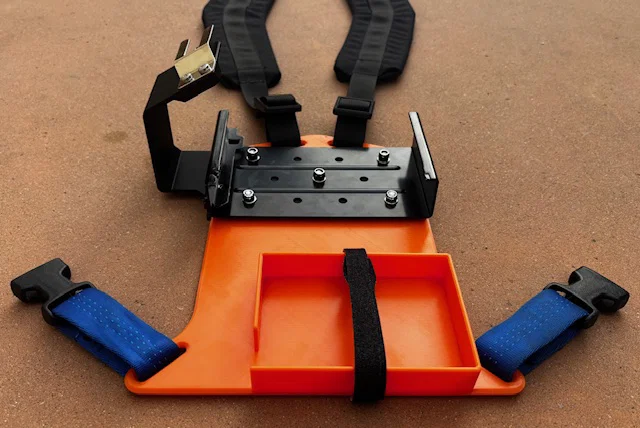

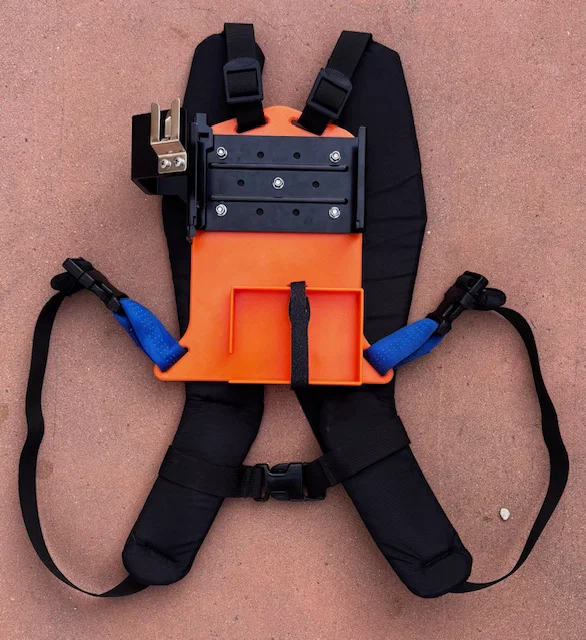

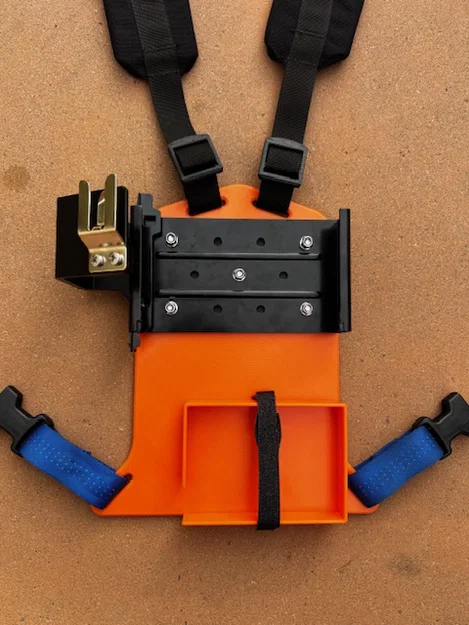

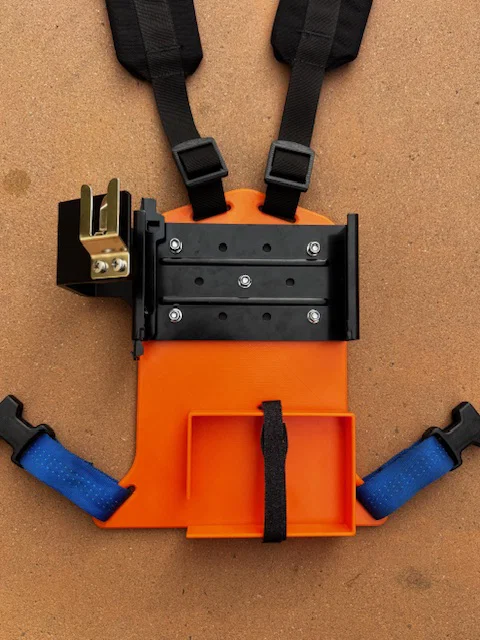

Tôi in phần tấm ốp ngực (Chest Plate) bằng nhựa PETG và phần giá đỡ micro (Mic Mount) bằng PLA (vì tôi hết PETG).

Nếu các bác cần giá đỡ thân máy (chassis mount), tôi cũng có thêm phiên bản in được. Nó in thành hai nửa, dùng keo CA để dán lại. Nên dùng PETG để có độ dẻo nhẹ cho chốt khóa. Nếu dùng giá in, các bác có thể cần dùng ốc M5 dài hơn một chút. Lưu ý là chỉ dùng 4 ốc M5 thay vì 5 vì nó chỉ có 4 lỗ bắt vít. Hãy dùng thêm long đền (vòng đệm) giữa ốc và giá in để tránh bị tách lớp.

In tấm ốp ngực (Chest Plate) nằm phẳng với ngăn chứa pin hướng lên trên.

In giá đỡ micro (Mic Mount) nằm nghiêng với cạnh phẳng hướng xuống dưới.

In các mảnh giá đỡ thân máy (Chassis Mount) với mặt ghép nối hướng lên trên, trông giống chữ "U".

Các linh kiện cần thiết:

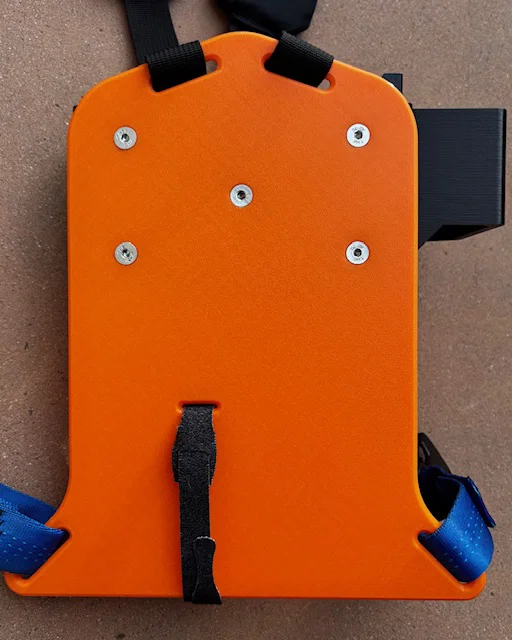

• 5 x ốc "đầu bằng" M5 x 12mm (cho lỗ âm) kèm long đền và đai ốc (nếu dùng giá chassis gốc) (4 ốc dài 15-16mm nếu dùng giá in).
• 2 x ốc M4 x 8mm (cho kẹp micro).
• 2 x tán ren M4 (cho kẹp micro).
• Dây Velcro nhỏ (để giữ pin).

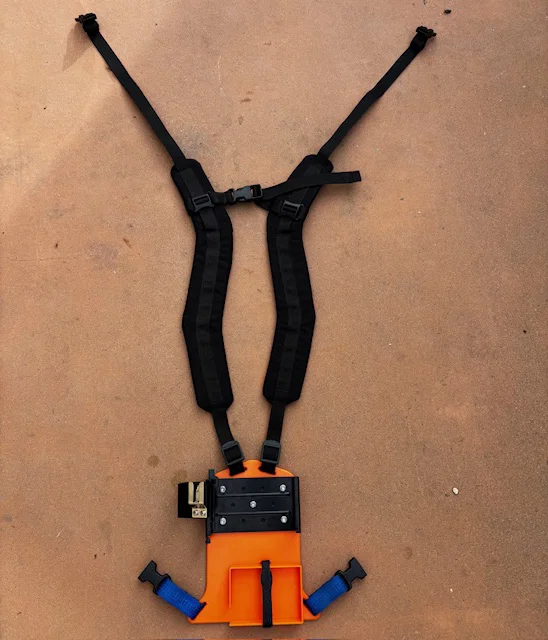

• Dây đeo từ ba lô cũ. Tôi thấy mẫu này rất hữu ích để tận dụng dây đeo cho dự án của mình.
