Bản Remix Anti-Sag Core One: Giá đỡ cáp không cần MMU

Remix từ Giải pháp chống võng cáp đầu đùn CORE One (Anti-Sag), tương thích MMU3 Tác giả JamesW_2136542

Tác giả Rschell_3953494

Lượt tải
9
Lượt thích
3
Lượt coi
248

File 1 182,2 KB

  • anti-sag_swingarm_brackets-remixed_1775263709.3mf3MF · 182,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

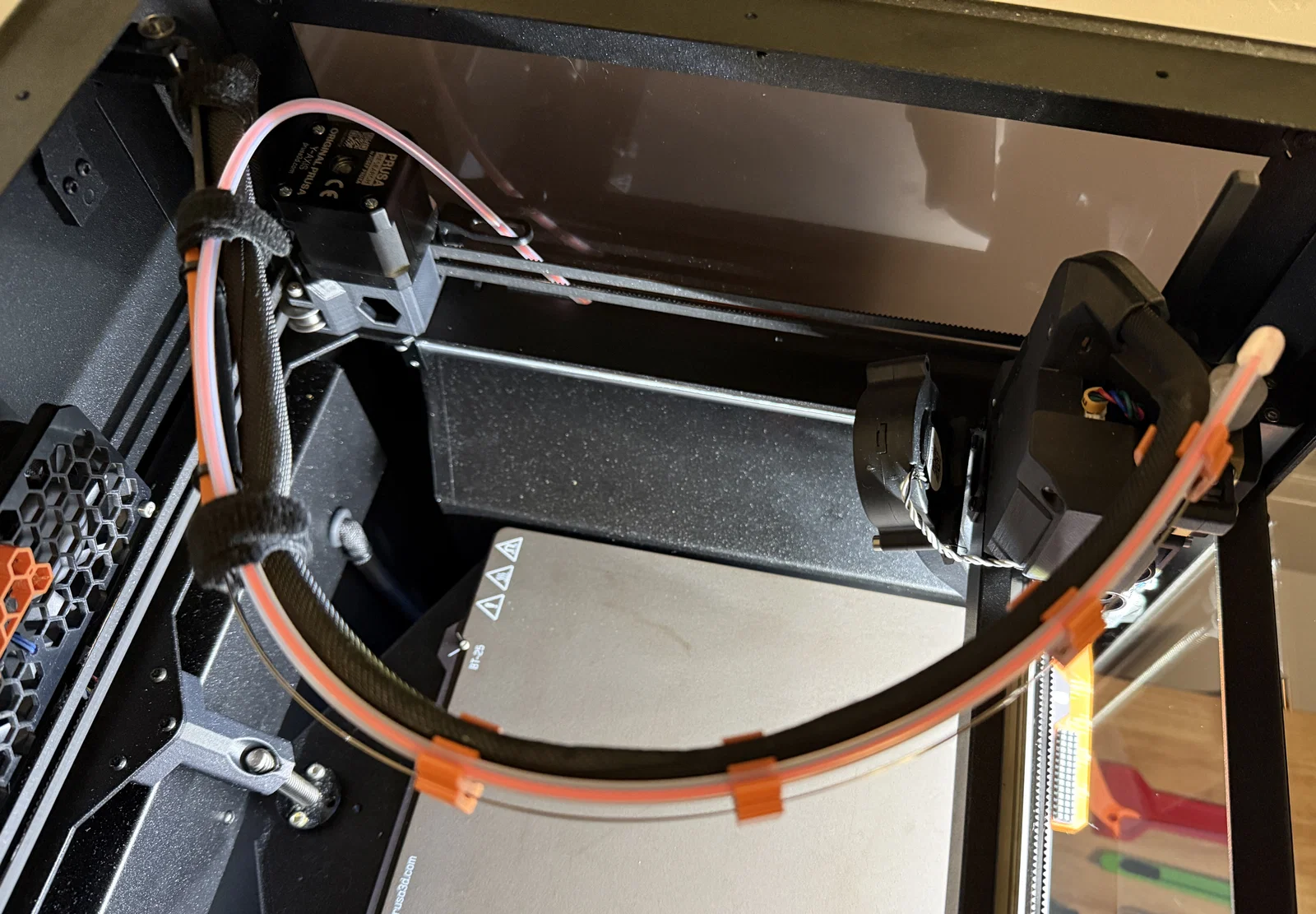

Ban đầu mình có thử dùng tay đỡ in 3D nhưng chỉ được vài ngày là bị gãy. Mình đã dùng bản remix này được 4 tháng nay và nó vẫn hoạt động rất ổn.

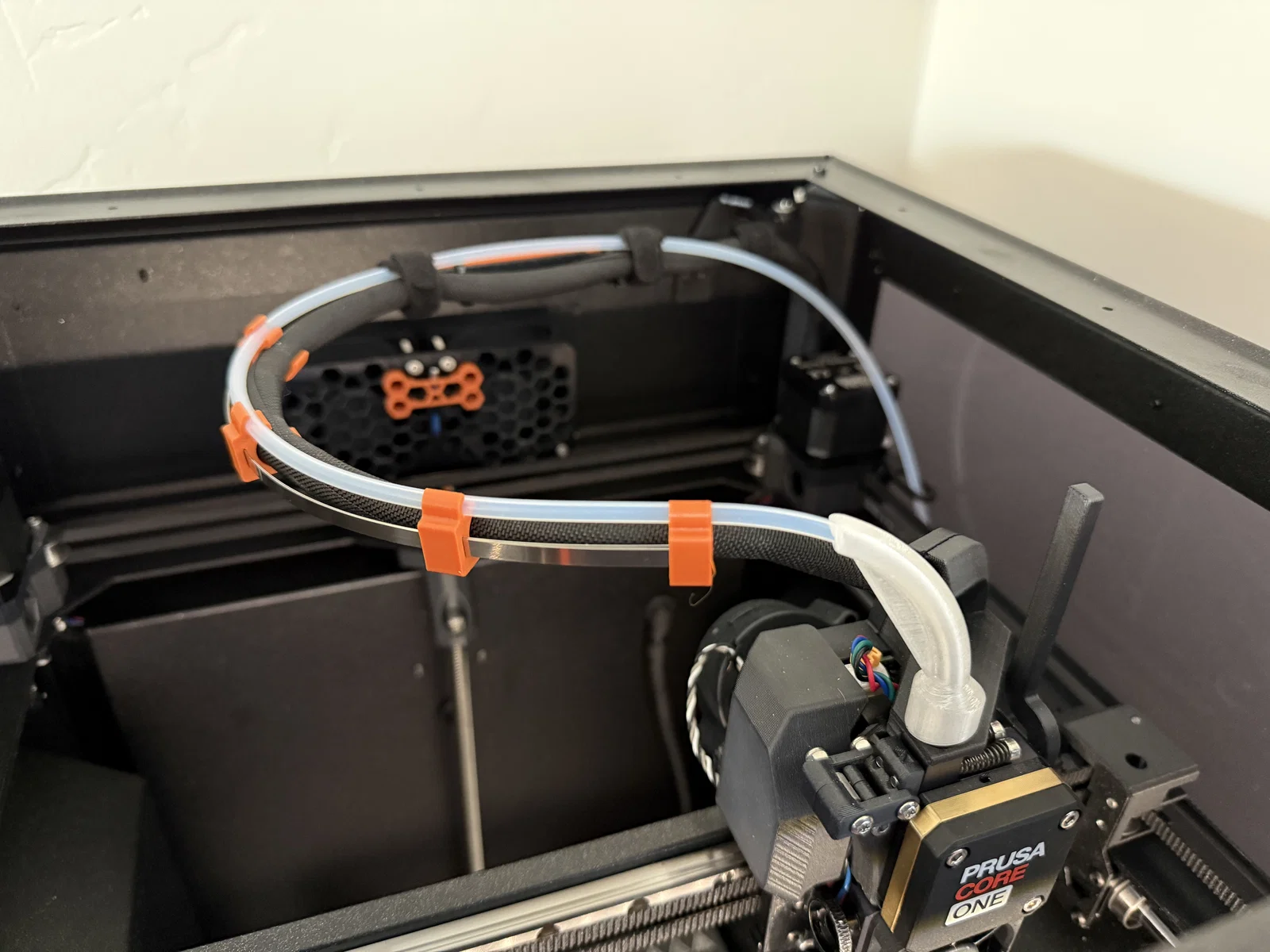

Dựa theo hướng dẫn tuyệt vời của TaiwanWildEggs, mình đã thực hiện một vài thay đổi vì không tìm mua được loại dây rút dài ở địa phương. Mình đã remix lại các khe kẹp cáp A2 để dùng hai dây rút thép không gỉ loại nhỏ hơn, kích thước 300 mm, rộng 4.5 mm và dày 0.25 mm. Ban đầu mình định dùng ba sợi nhưng thấy hai sợi là đã đủ rồi.

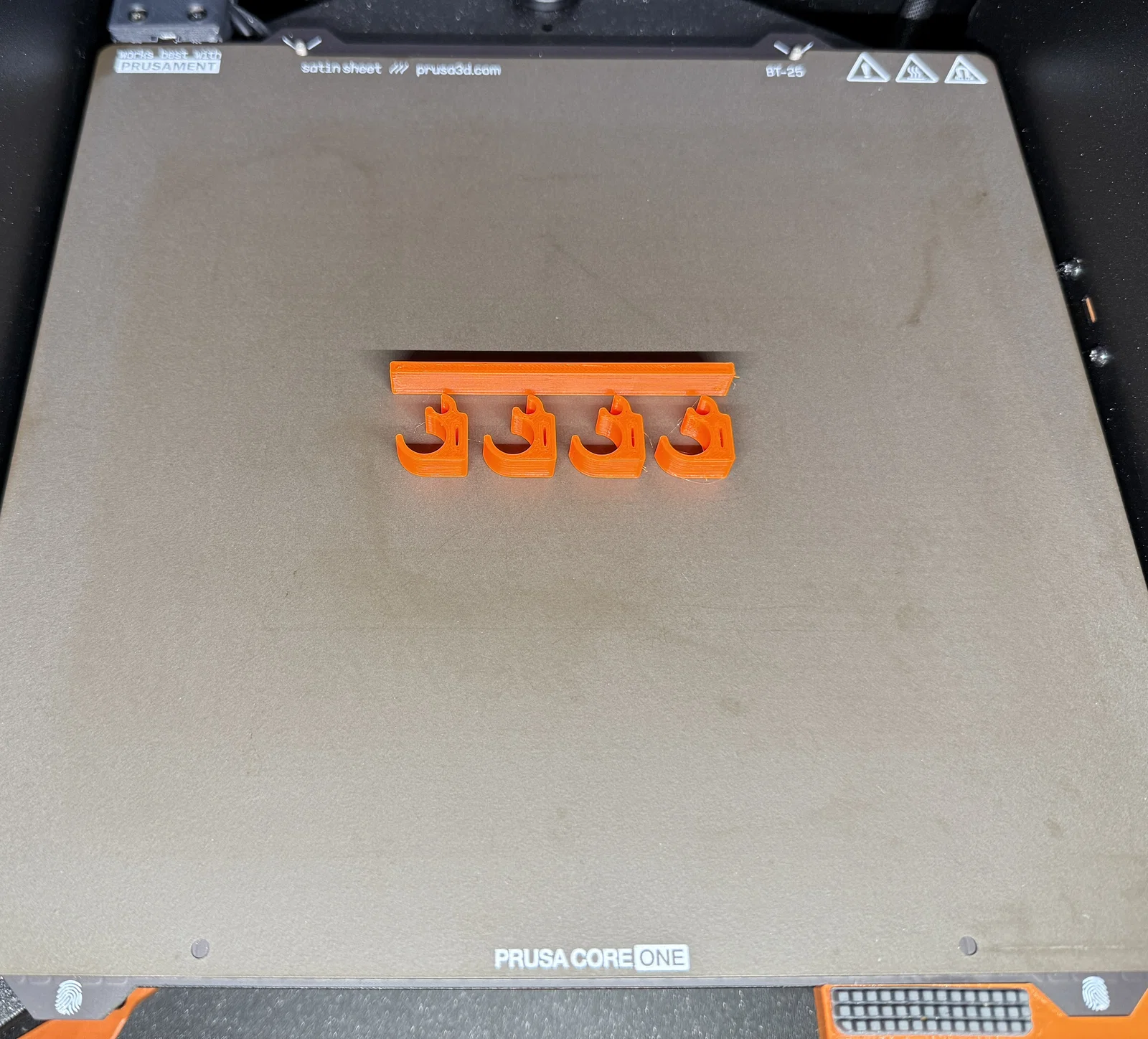

Anh em hãy in các kẹp và giá đỡ cho tay đòn (swing arm) bằng loại nhựa chịu nhiệt cao, trường hợp của mình là dùng PCTG của 3d Fuel (một loại thay thế cho PETG). Nó in rất tốt với thiết lập 0.20 structural và không cần support.

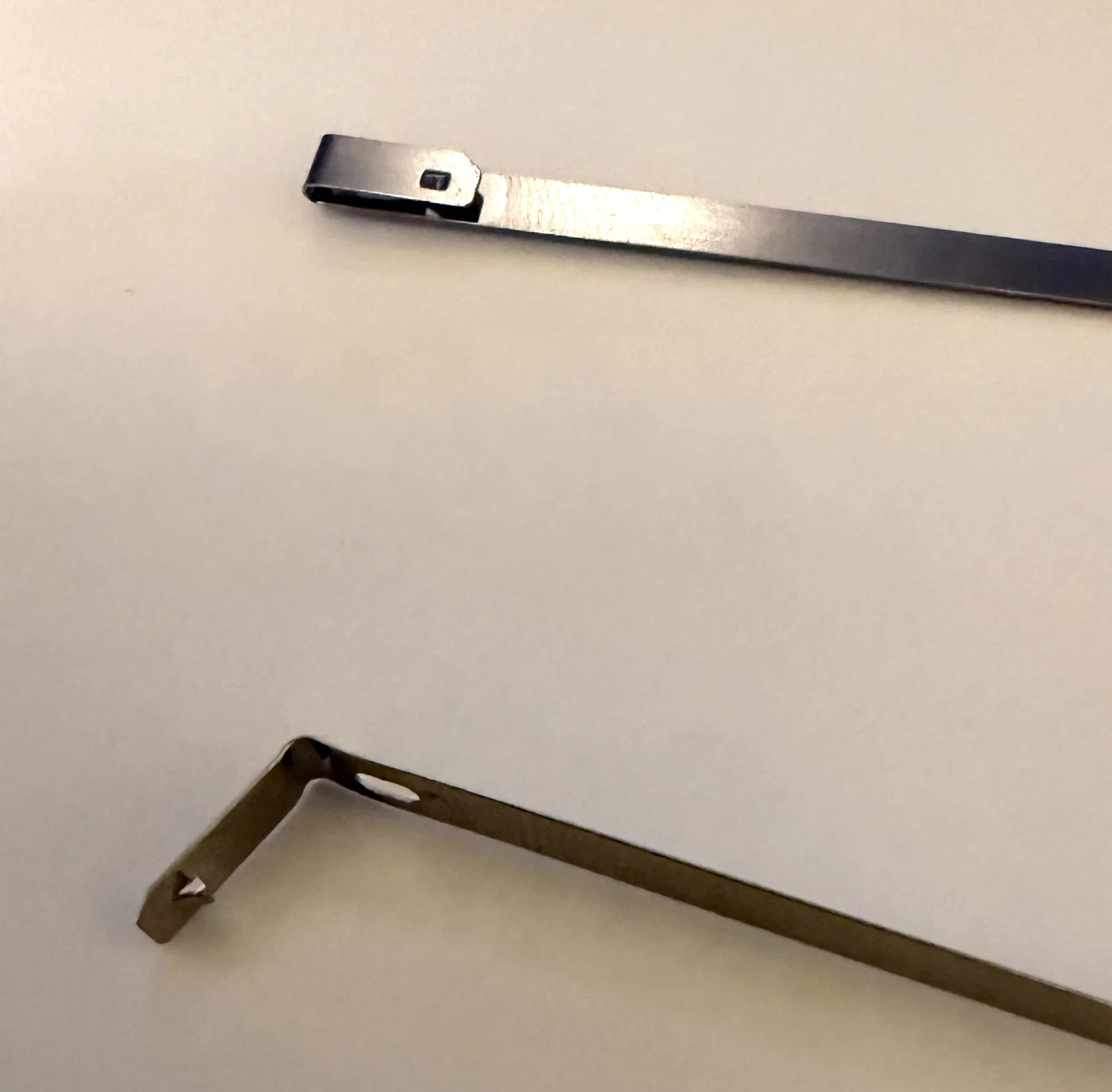

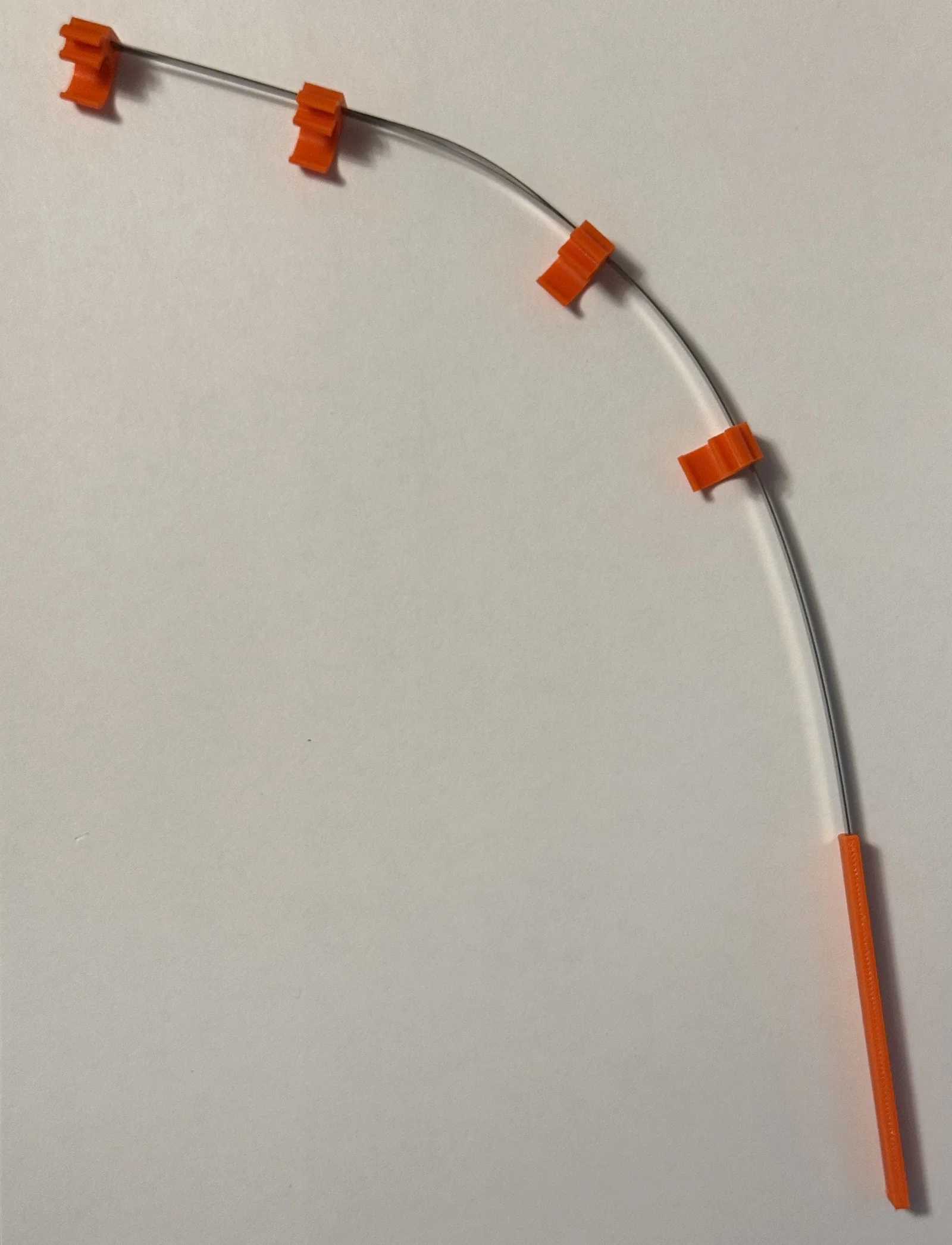

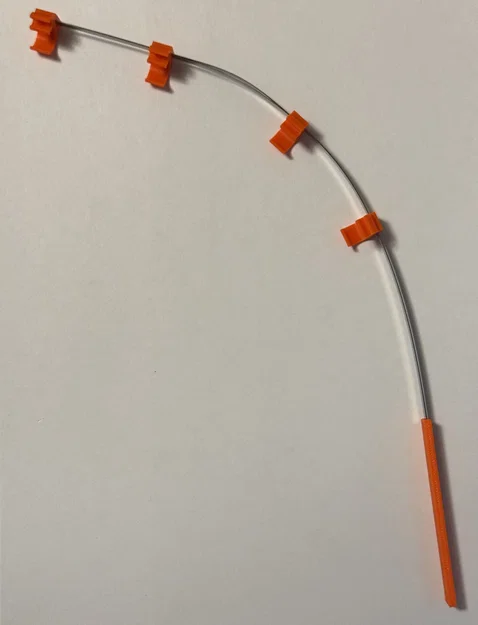

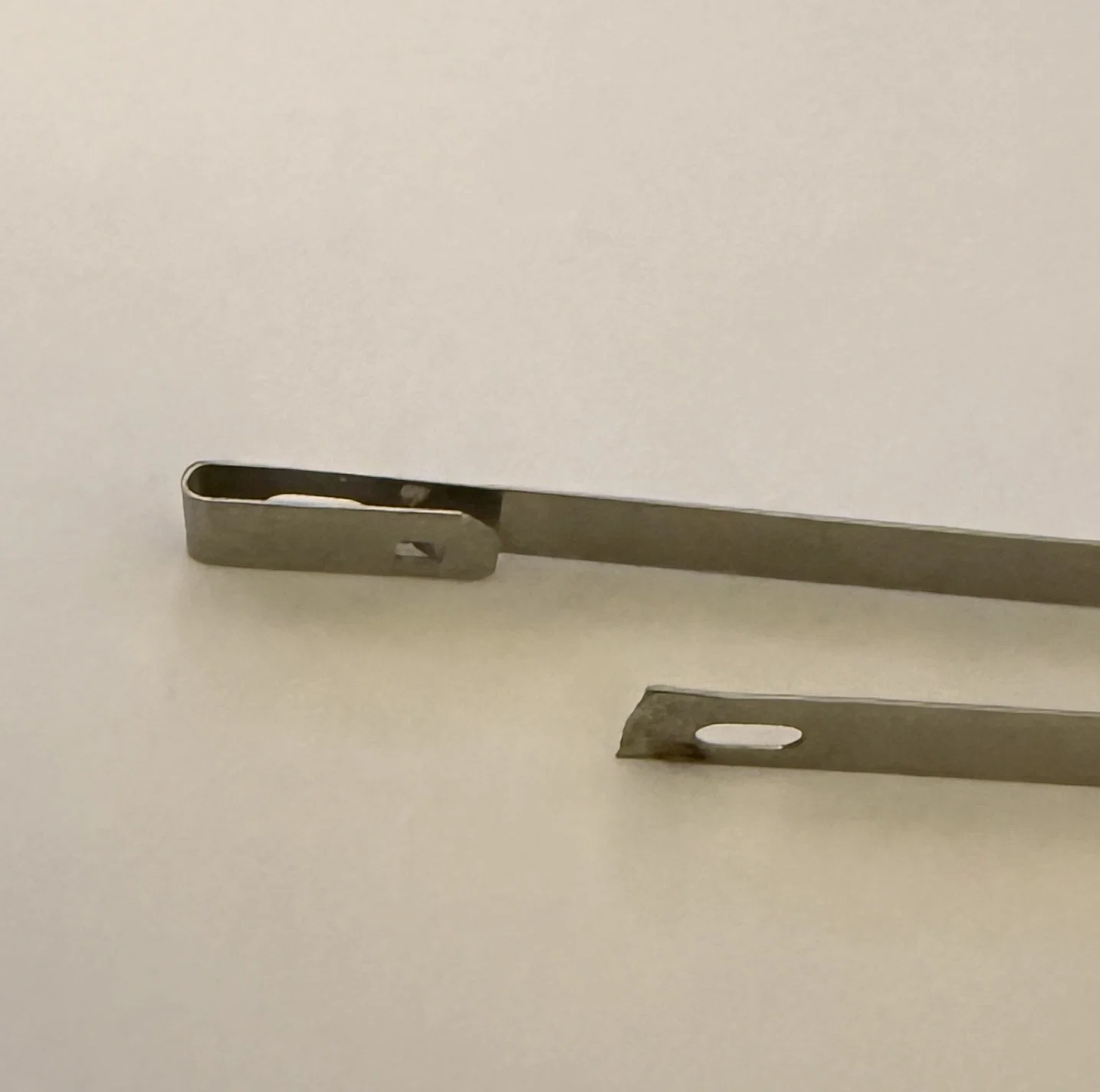

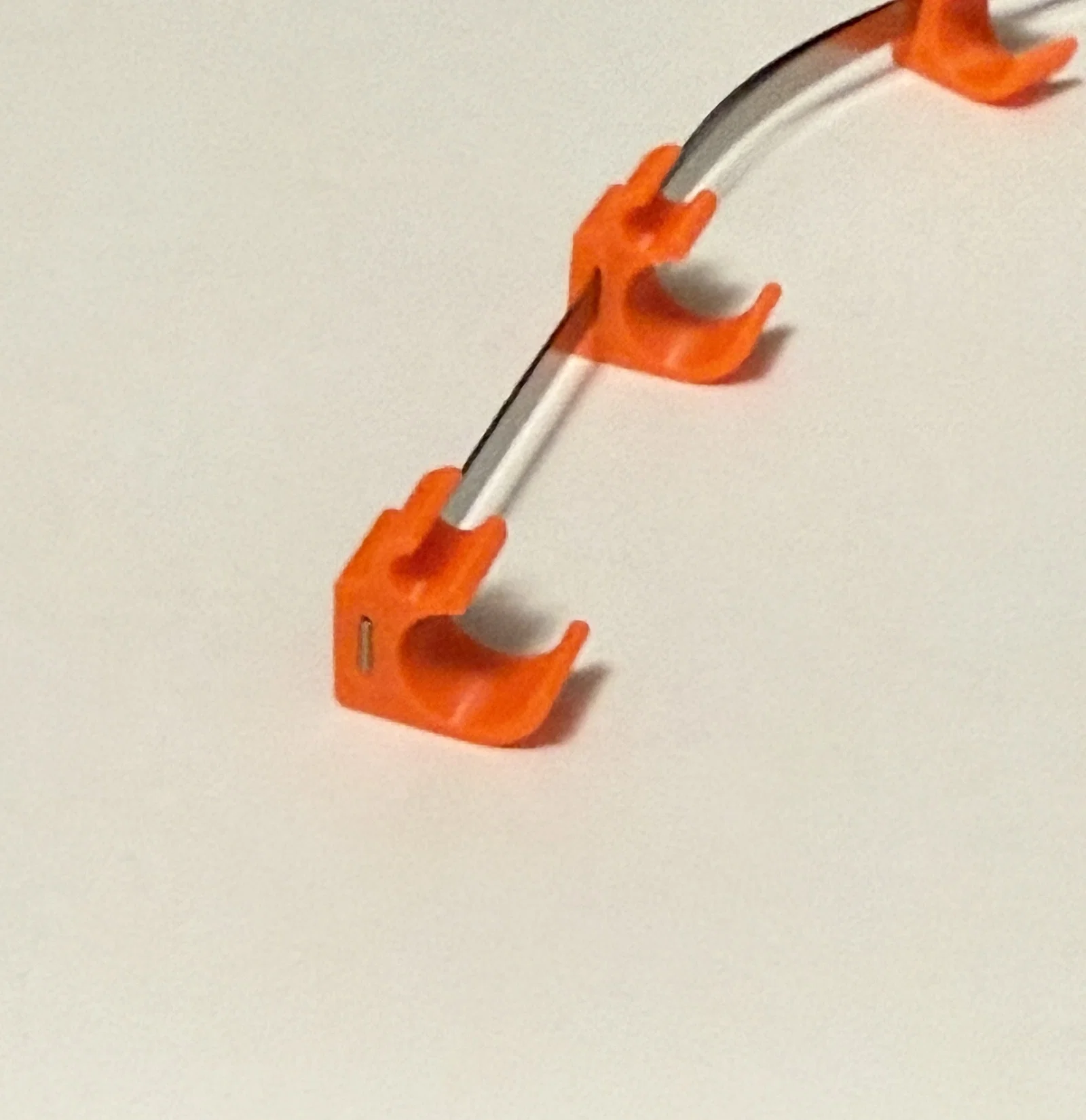

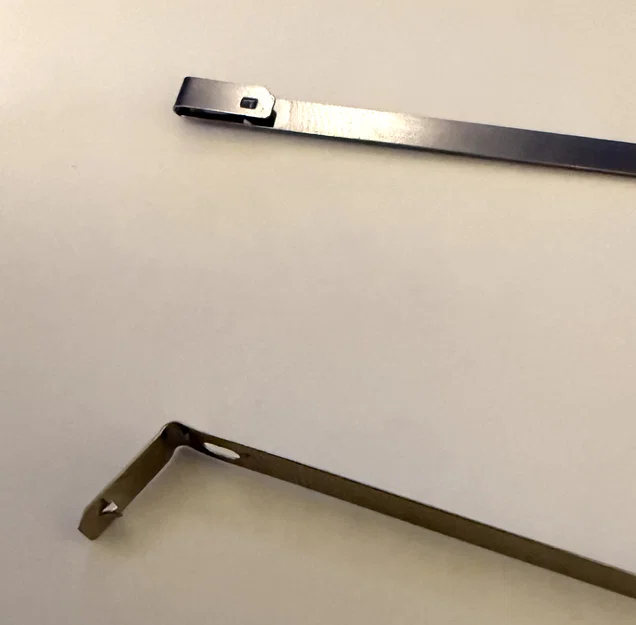

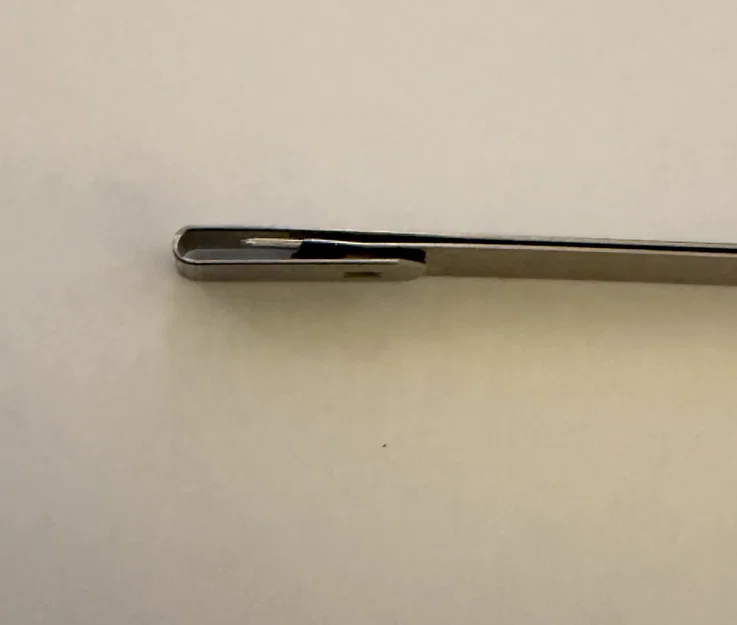

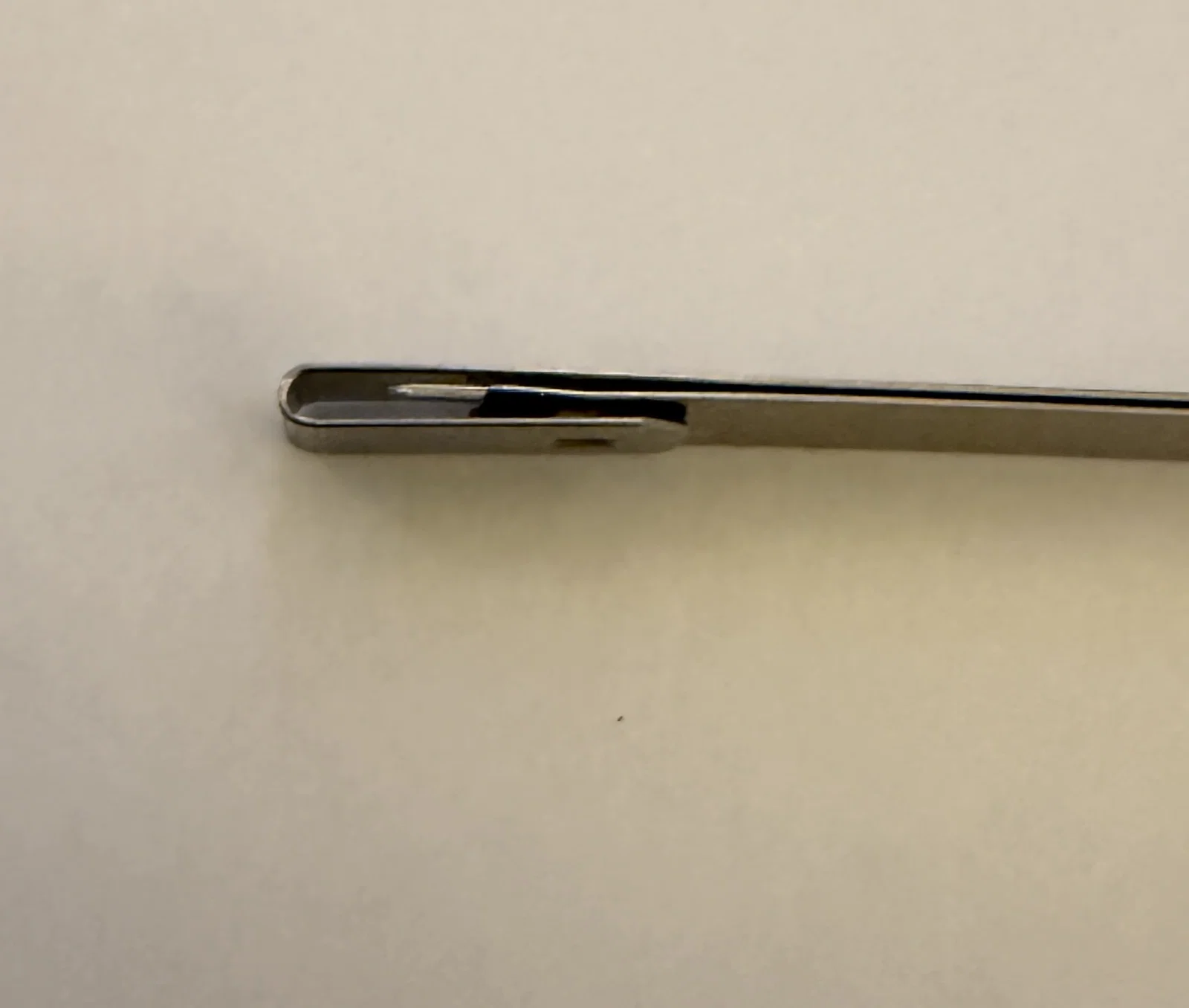

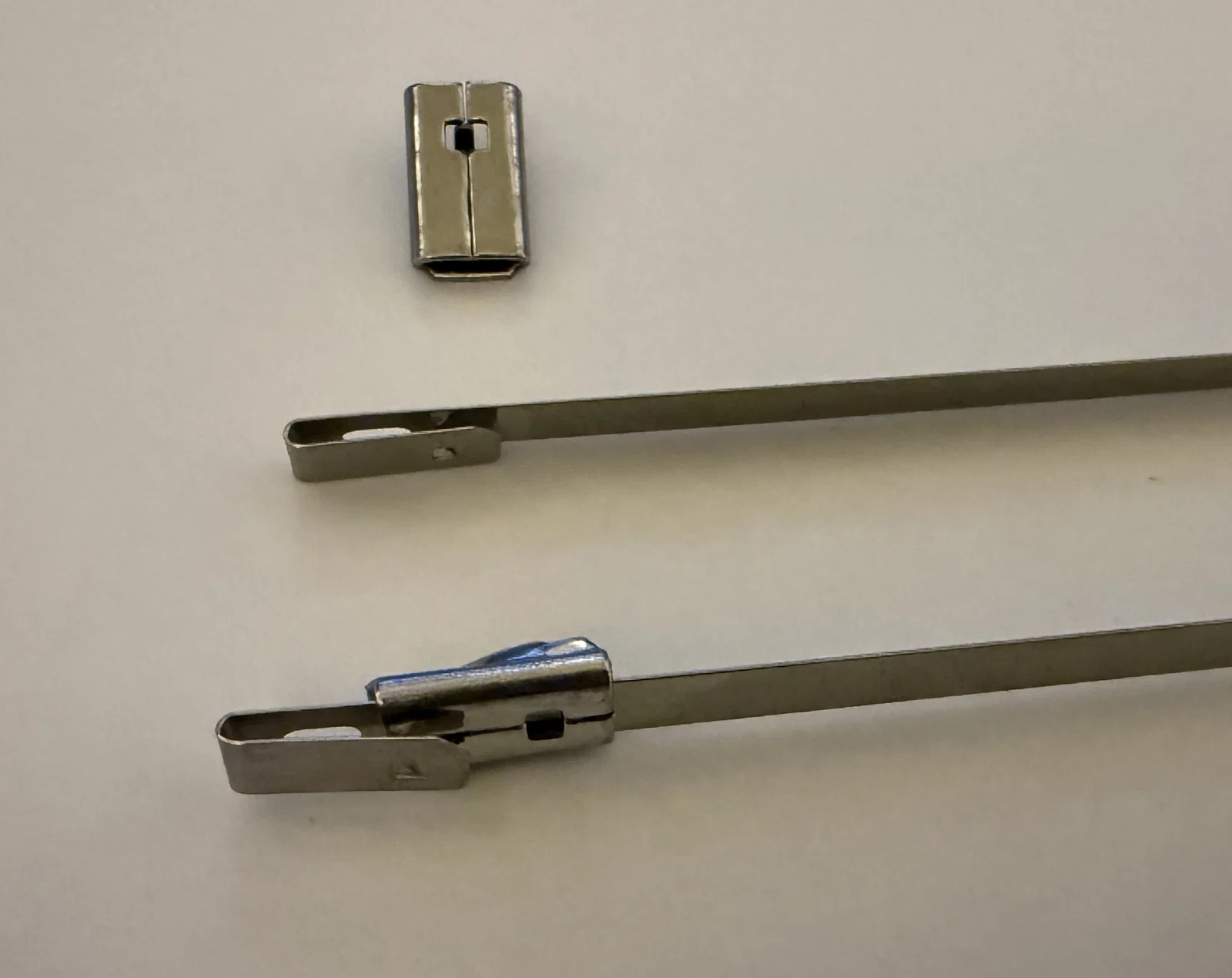

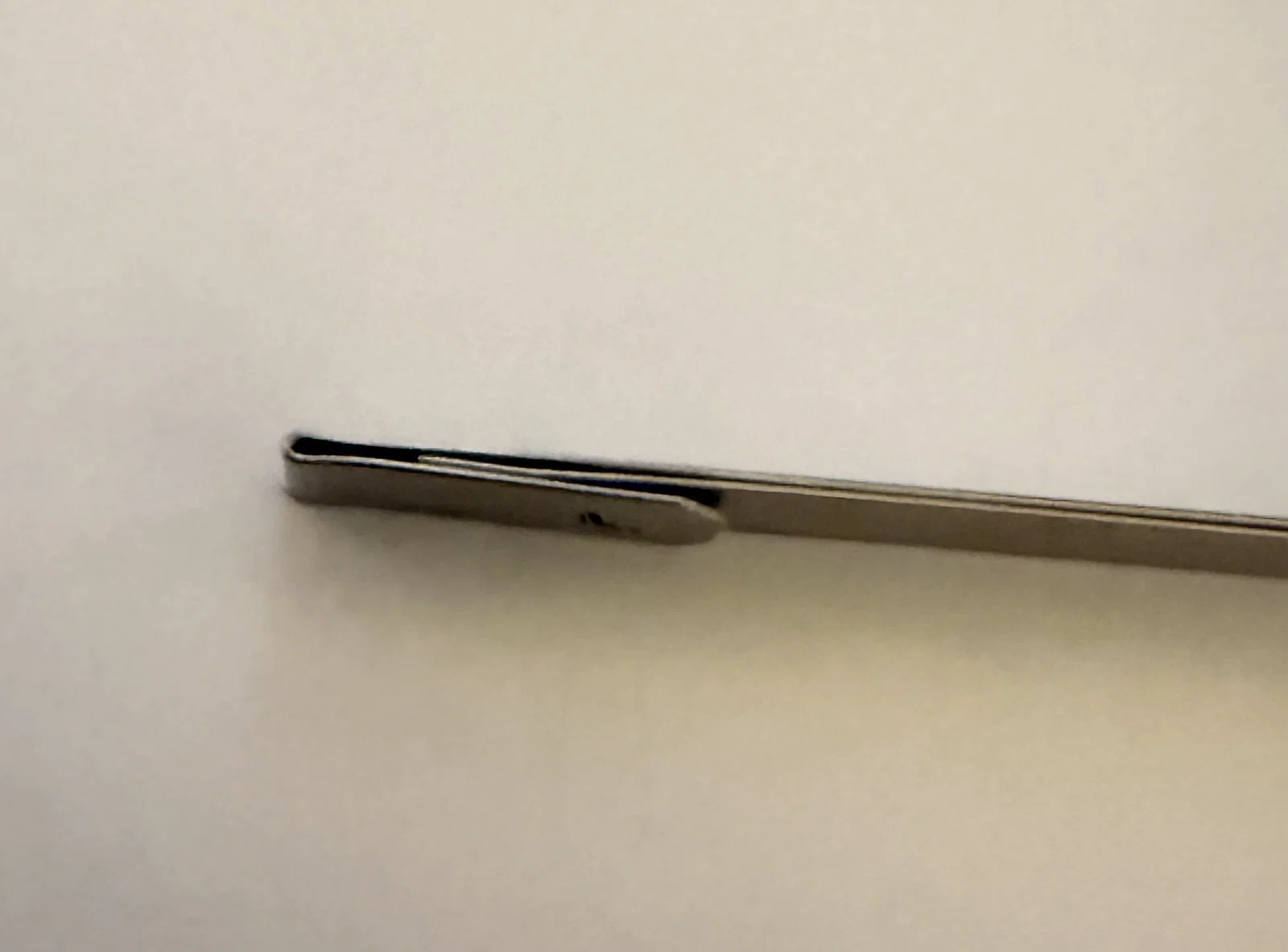

Theo hình ảnh đính kèm, hãy chuẩn bị 2 dây rút bằng cách tháo các kẹp và cắt bỏ phần đầu cong của một trong hai dây. Đặt đầu dây đã cắt vào trong dây còn lại rồi ép chặt hai đầu lại với nhau. Phần đầu đã ép sẽ nằm ở phía đầu in (printhead) trên cáp, và anh em hãy dùng kìm để nhét nó vào một trong các kẹp. Lưu ý là nó sẽ khá chặt vì mục đích là để giữ toàn bộ cụm này vào giá đỡ gắn trên tay đòn sau khi đã lắp vào cáp.

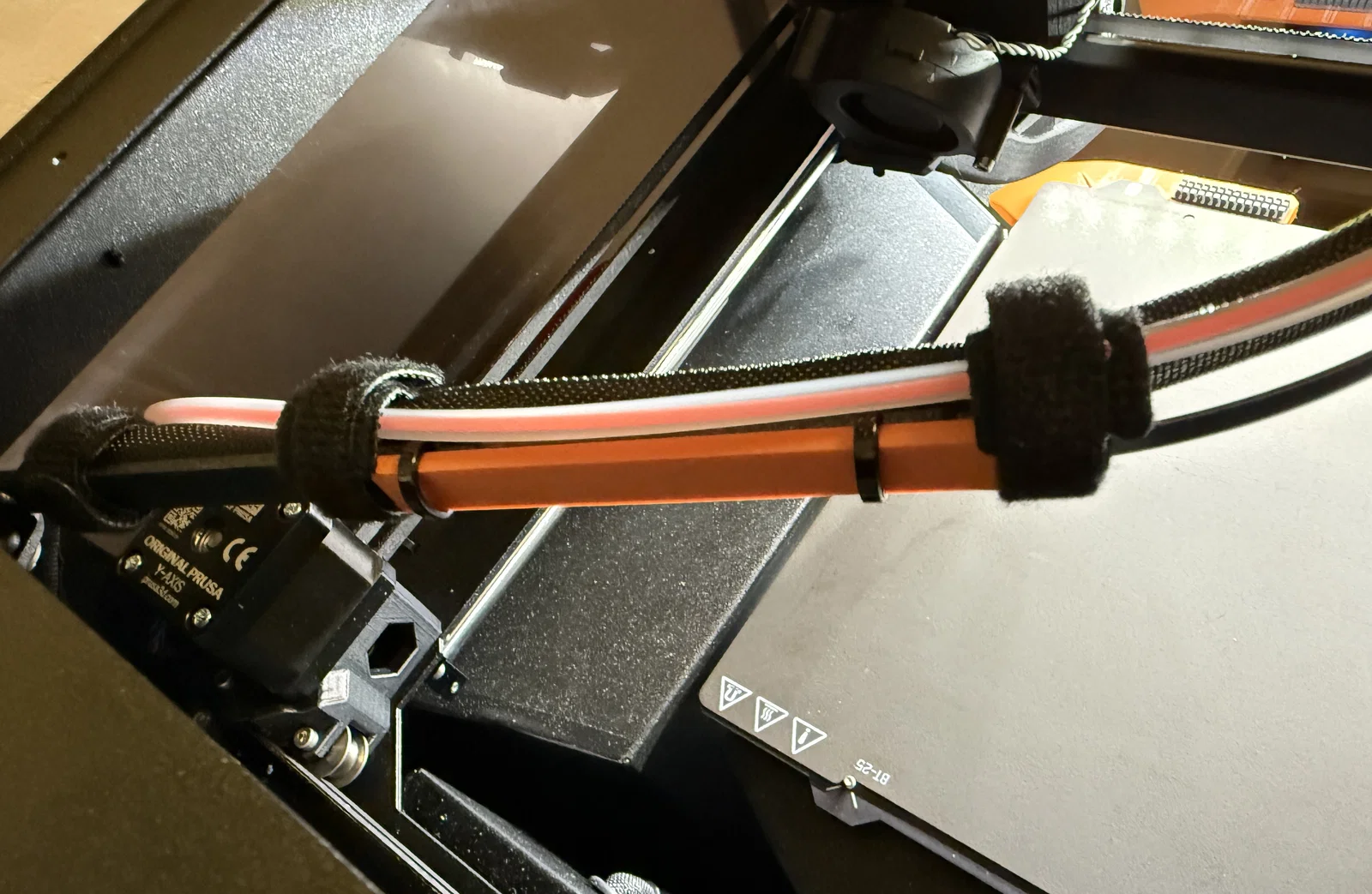

Giá đỡ hình chữ nhật nên được gắn vào tay đòn bằng hai dây rút nhựa. Mình đã tận dụng hai dây rút cáp gốc để cố định xung quanh giá đỡ, cáp, ống PTFE và tay đòn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
182,2 KB
File lớn nhất
182,2 KB
