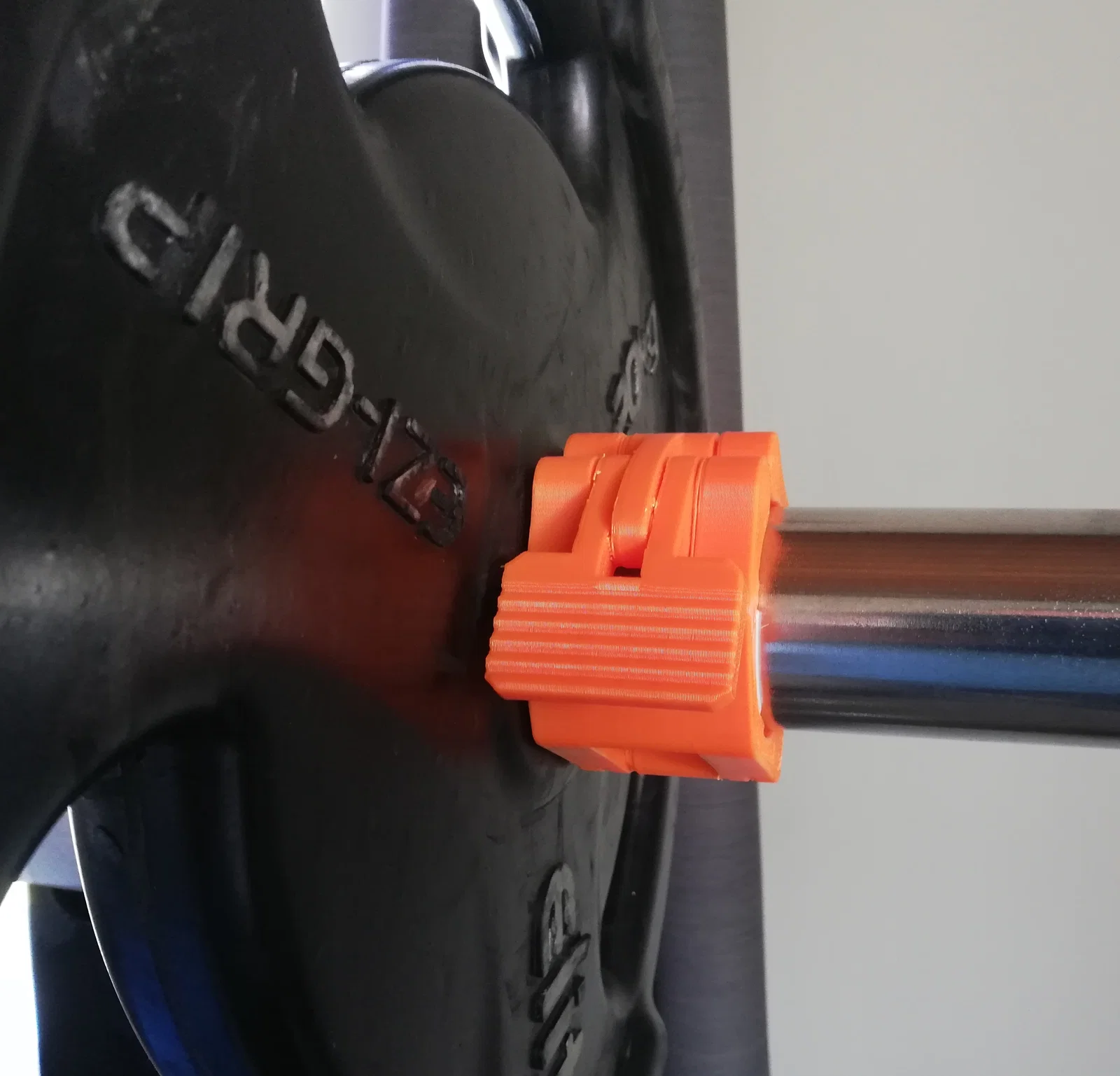

Kẹp tạ đòn Olympic (Olympic Barbell collar) với cơ chế tháo nhanh
Mẫu kẹp tạ đòn Olympic thiết kế thông minh với tay cầm tháo nhanh và miếng đệm TPU giúp tăng lực kẹp tối đa. Có hai tùy chọn: in 3D hoàn toàn hoặc sử dụng bu lông chịu lực để tăng độ bền, phù hợp cho mọi tín đồ gym.
Mô tả
Đây là mẫu kẹp tạ đòn Olympic (barbell collar/clamp/clip) với tay cầm tháo nhanh và miếng đệm cao su TPU (cực kỳ quan trọng để tăng lực kẹp).
Tính năng
- Tay cầm tháo nhanh (quick release).
- Miếng đệm Grip pads in bằng TPU.
Các phiên bản
- In 3D toàn bộ - khớp bản lề được in 3D, in liền khối.

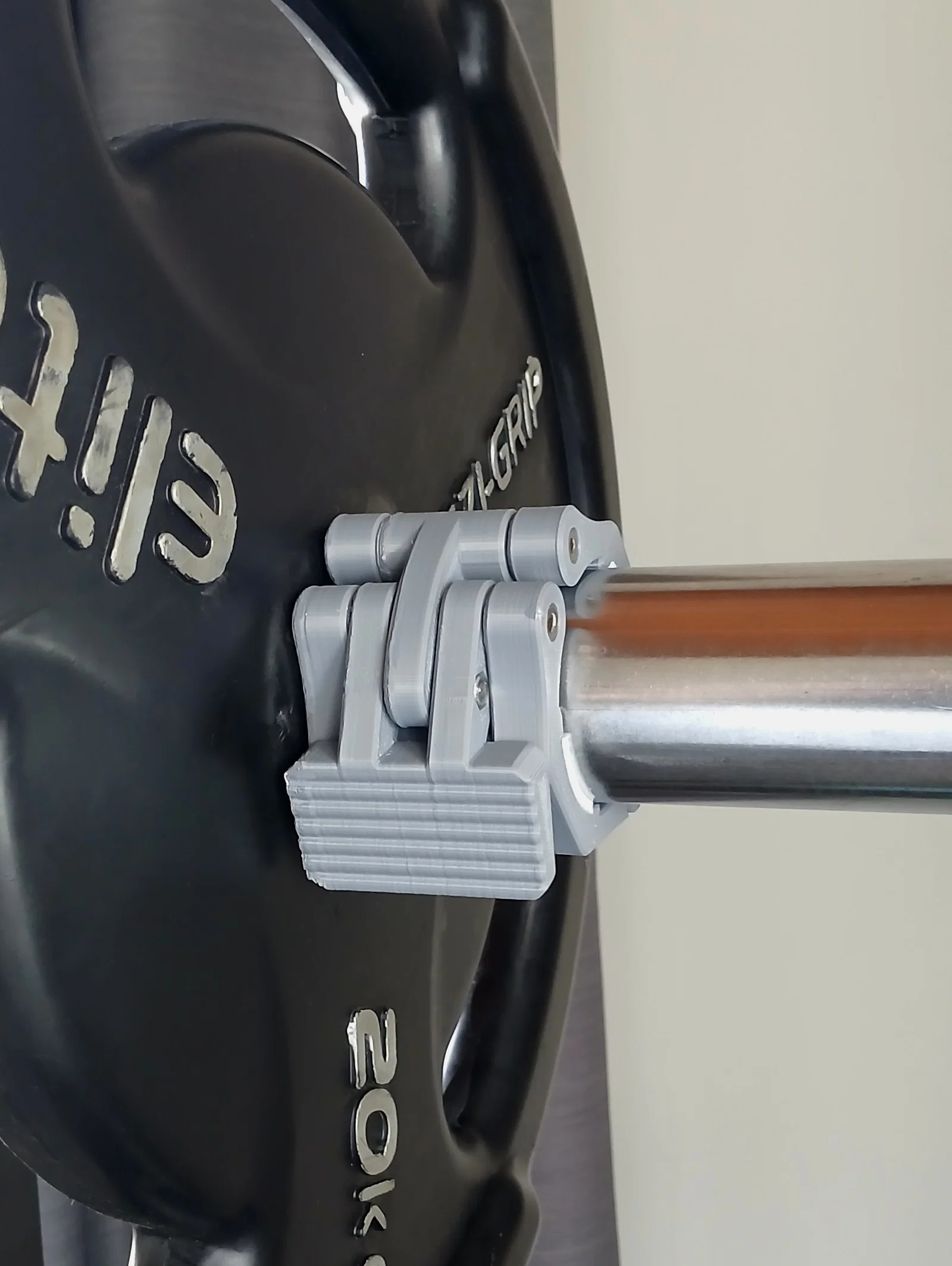

- Khớp bản lề dùng bu lông - khớp bản lề sử dụng bu lông 4mm và đai ốc chống trượt (nylon lock nuts) để bền bỉ hơn khi sử dụng lâu dài. Mẫu in gồm nhiều phần.
Vật liệu cần chuẩn bị thêm
- Keo epoxy 5 phút hoặc loại keo tương tự dán được trên nhựa TPU và ABS.
- Giấy sáp dùng trong nhà bếp (để chống dính keo).
- Băng keo giấy hoặc loại tương tự.
Với phiên bản khớp bản lề dùng bu lông - bạn sẽ cần thêm các loại bu lông lục giác chìm (loại ren một phần) 4mm và đai ốc chống trượt như sau:
- 2 bu lông 50mm.
- 2 bu lông 15mm.
- 1 bu lông 25mm.
- 5 đai ốc chống trượt (nylon lock nuts).
Thiết lập in
| Thuộc tính | Giá trị | Ghi chú |
|---|---|---|
| Loại nhựa | ABS/ASA và TPU | Collar tối ưu cho nhựa ABS. TPU là bắt buộc để miếng đệm có độ bám và tạo lực kẹp tốt. |
| Màu sắc | Tùy chọn | |
| Chiều cao lớp in | 0.2 đến 0.3mm | |
| Infill | Grip pads: 15% - Các phần khác: 30% | |
| Perimeters (vách) | Grip pads: 2 - Các phần khác: 4-6 | Để đạt độ cứng tối đa, phần kẹp cần nhiều vách hơn bình thường. |
| Support | Có | Dùng support dạng Organic hoặc Snug cho ABS/ASA. |
| Hướng đặt mẫu | Grip pads: mặt lớn nằm trên bàn in. Các phần khác: để nằm trục trên bàn in. | |
| Xử lý hậu kỳ | Kềm và dao gọt mô hình (hobby knife). |
Lắp ráp
Khớp bản lề dùng bu lông
Trước khi lắp, hãy nhét các đai ốc nylon vào lỗ có sẵn - bạn có thể dùng một miếng băng keo nhỏ để giữ chúng cố định trước khi xỏ bu lông qua.
Lưu ý hướng tay cầm - trước khi xỏ bu lông qua tay cầm, hãy đảm bảo rằng khi ở vị trí đóng, các đường gờ trên tay cầm phải hướng ra PHÍA NGOÀI của kẹp!
Dán miếng đệm Grip pads
QUAN TRỌNG: Trước khi dán đệm vào kẹp, hãy thử gắn vào thanh đòn tạ để kiểm tra xem lực kẹp đã ổn chưa! Bạn có thể cần điều chỉnh độ dày hoặc sử dụng loại TPU có độ cứng khác.
- Quấn một lớp giấy sáp mỏng quanh thanh đòn tạ và dùng băng keo cố định hai đầu.
- Dùng giấy nhám 80 chà sơ bề mặt miếng đệm và khe gắn trên kẹp.
- Bôi keo vào các khe trên kẹp.
- Trượt miếng đệm vào khe.
- Cẩn thận trượt kẹp vào thanh đòn tạ đã quấn giấy sáp, sau đó gạt tay cầm để siết kẹp lại - miếng đệm sẽ tự tạo hình ôm sát thanh đòn và kẹp.
- Đợi keo khô hoàn toàn.
- Mở kẹp ra và tháo lớp giấy sáp.
