Bộ chuyển đổi nam châm MMU3 Bypass (Magnetic MMU3 Bypass)

Chào mọi người, trong thiết lập của mình, việc nạp dây nhựa hơi phức tạp do không gian hạn chế và mình có dùng thêm hộp sấy dây nhựa. Tuy nhiên, đôi lúc mình chỉ muốn in TPU hoặc tận dụng các cuộn nhựa gần hết.

Vì vậy, mình muốn tìm cách để in theo kiểu truyền thống mà không cần thông qua MMU. Đây là giải pháp dùng nam châm của mình, cho phép chuyển đổi nhanh chóng giữa MMU và một cuộn nhựa riêng biệt bên ngoài.

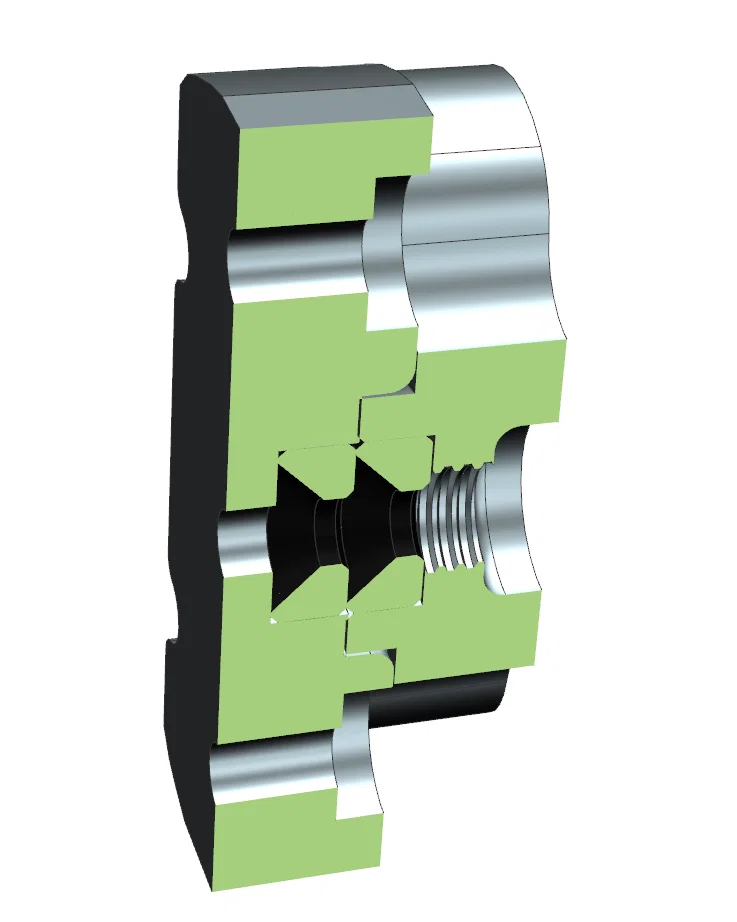

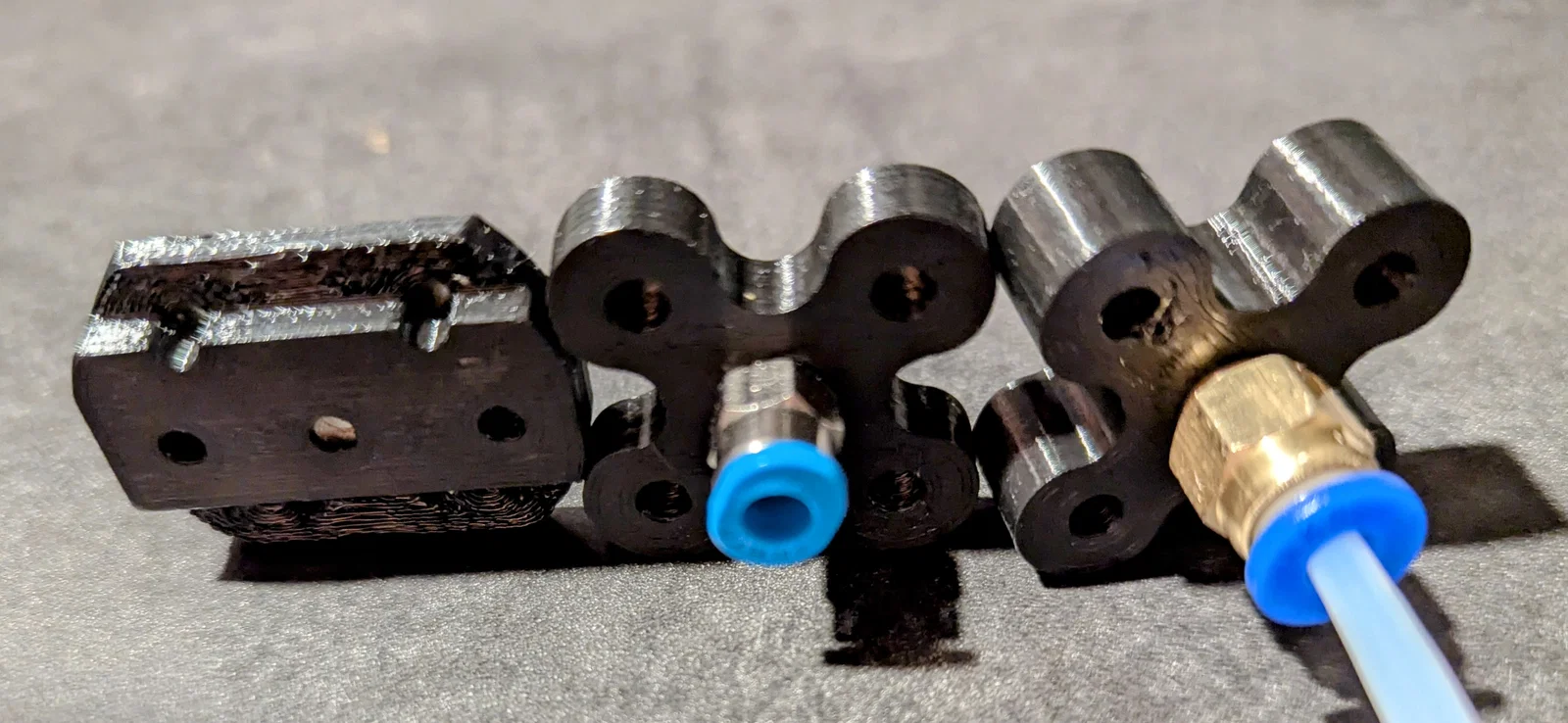

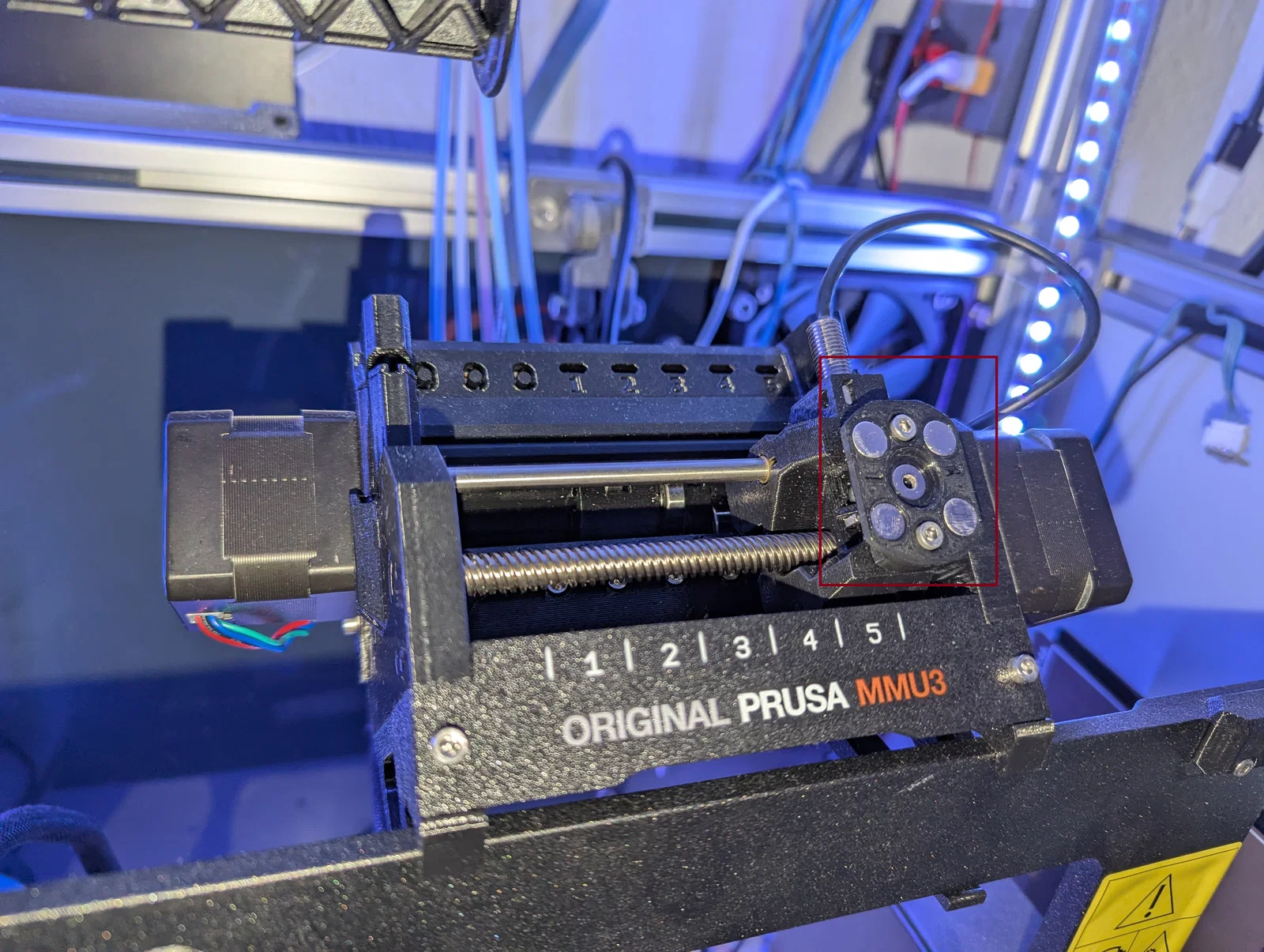

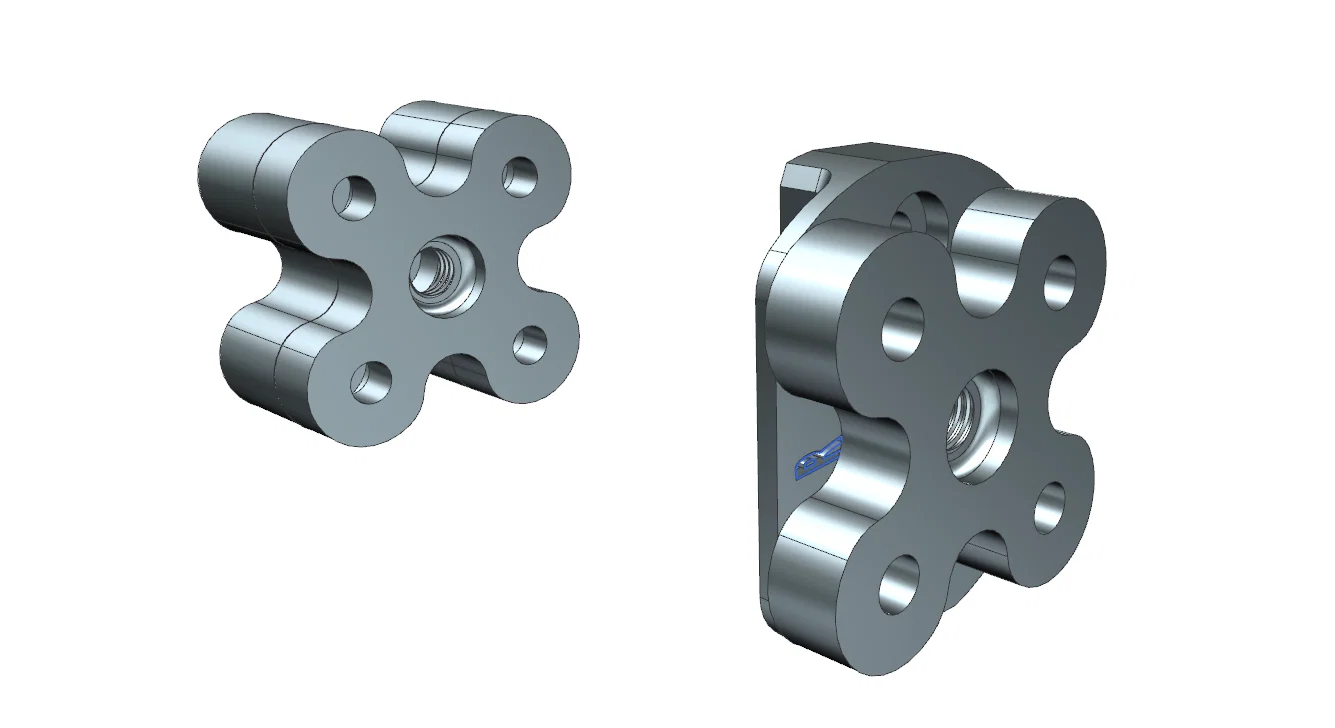

Phần chính là mmu3Connector sẽ thay thế cho tấm “mmu3-selector-front-plate” của Prusa. Bạn vẫn có thể tận dụng lại các ốc vít cũ và đầu nối ống Bowden có sẵn.

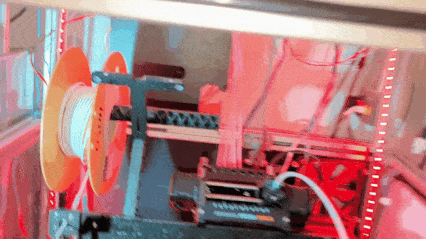

Cách tốt nhất là dùng kèm với thiết lập Reverse Bowden của mình. Nhờ đó, bạn có thể tháo ống từ đầu in Nextruder của MK4 để đổi nhanh giữa khớp nối nam châm này và cuộn nhựa thủ công thứ hai. Xem tại đây:

Danh sách linh kiện:

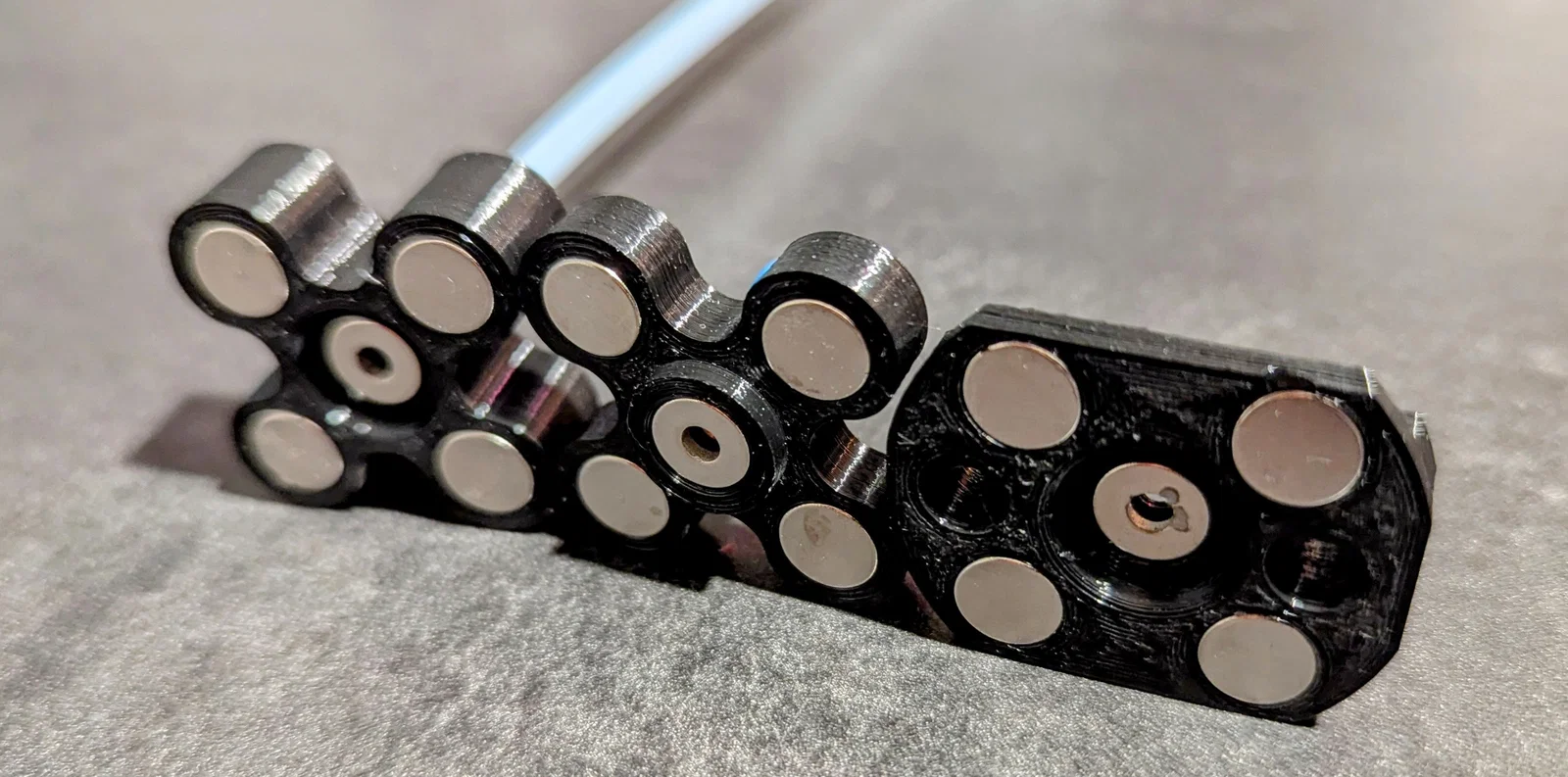

4 x nam châm 8x3mm (hoặc loại 8x2mm với file STL tương ứng) cho khớp nối 4 x nam châm 8x3mm (hoặc loại 8x2mm với file STL tương ứng) cho ống dẫn

1 x nam châm 8x3mm có lỗ ở giữa cho dây nhựa đi qua

Lưu ý khi lắp ráp: Do sự khác biệt nhỏ ở một số bộ MMU, hãy đảm bảo có đủ khoảng hở giữa khớp nối nam châm và MMU3 bằng cách kiểm tra thử với một tờ giấy. Bộ phận di chuyển phải hoạt động mượt mà, không bị cạ hay vướng. Linh kiện không đối xứng, nên hãy chú ý căn chỉnh đúng theo ký hiệu "L=Left" (Trái) và "R=Right" (Phải) trên adapter.

Mình có sẵn 2 phiên bản cho nam châm 8x2mm và 8x3mm. Mọi người nhớ kiểm tra kỹ các file nhé.

Bạn có thể cần dùng keo dán nếu nam châm lắp vào không khít hoàn toàn.

Lưu ý quan trọng:

Bạn cần loại nam châm rất mạnh. Nếu nam châm không đủ lực, bạn sẽ thấy adapter ống bị lật khi nạp nhựa. Khi sợi nhựa đi vào đầu in Nextruder của MK4, sẽ có một lực tác động khá lớn lên adapter MMU3.

Thiết lập này đã hoạt động rất ổn định với mình suốt vài tuần qua. Rất mong nhận được phản hồi từ mọi người.
