Case Gắn Tường Cho Cảm Biến Radar LD2412 Và D1 Mini Esp32 (EspHome)
Dự án case gắn tường nhỏ gọn, dễ lắp ráp cho cảm biến hiện diện radar LD2412 kết hợp cùng Wemos D1 Mini Esp32. Giải pháp hoàn hảo để tích hợp vào hệ thống Home Assistant qua EspHome một cách thẩm mỹ và chuyên nghiệp.
Mô tả

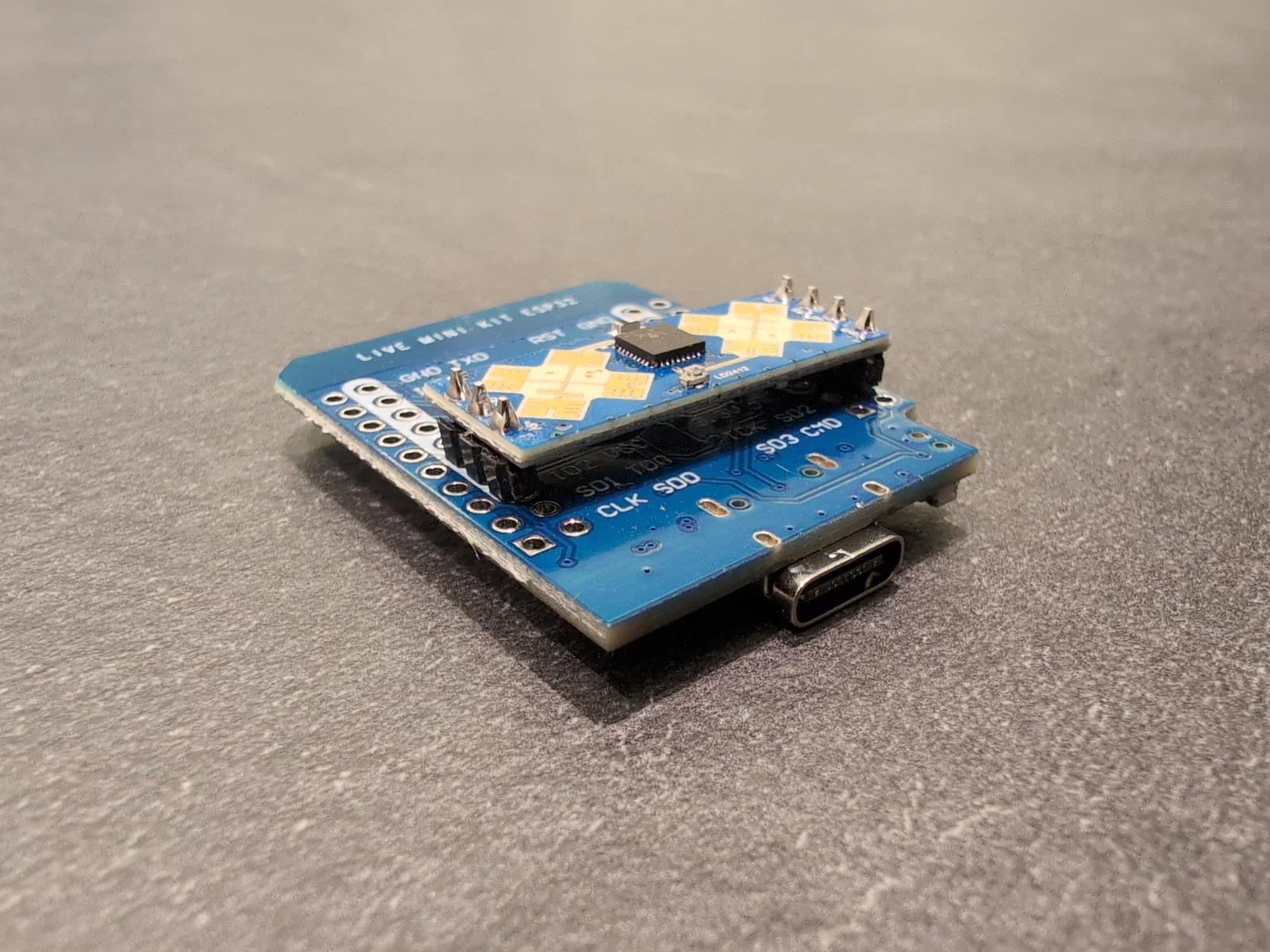

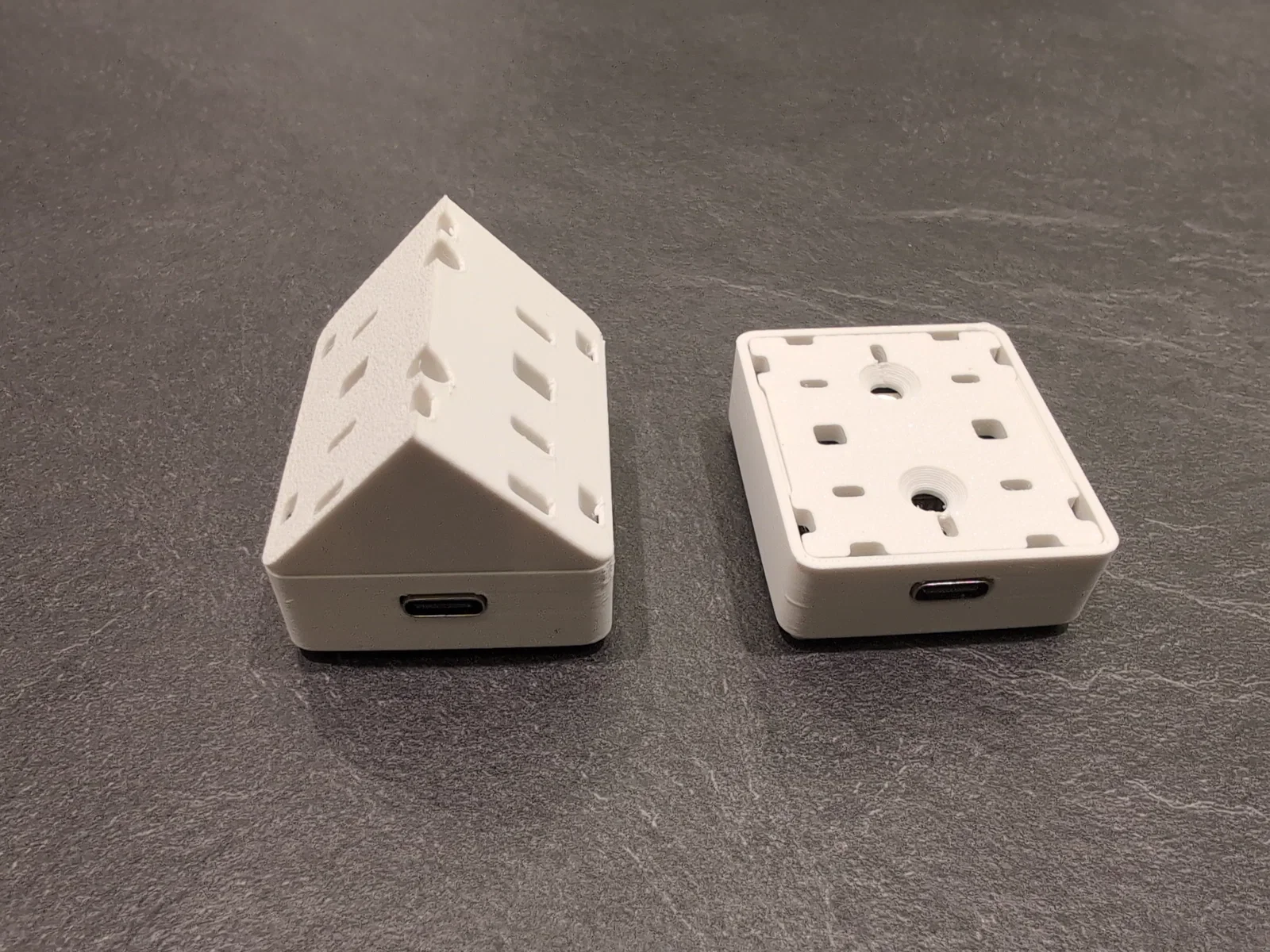

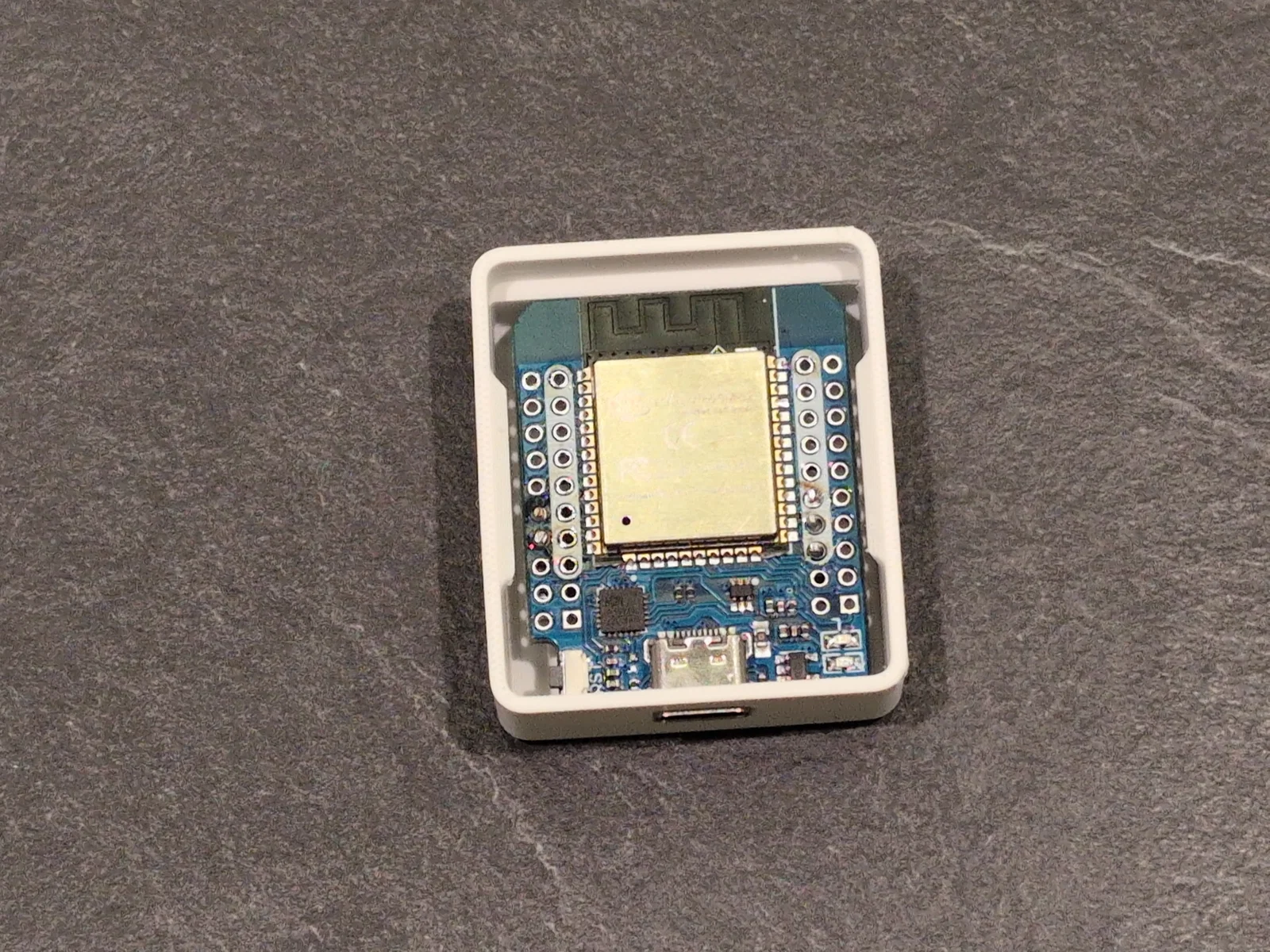

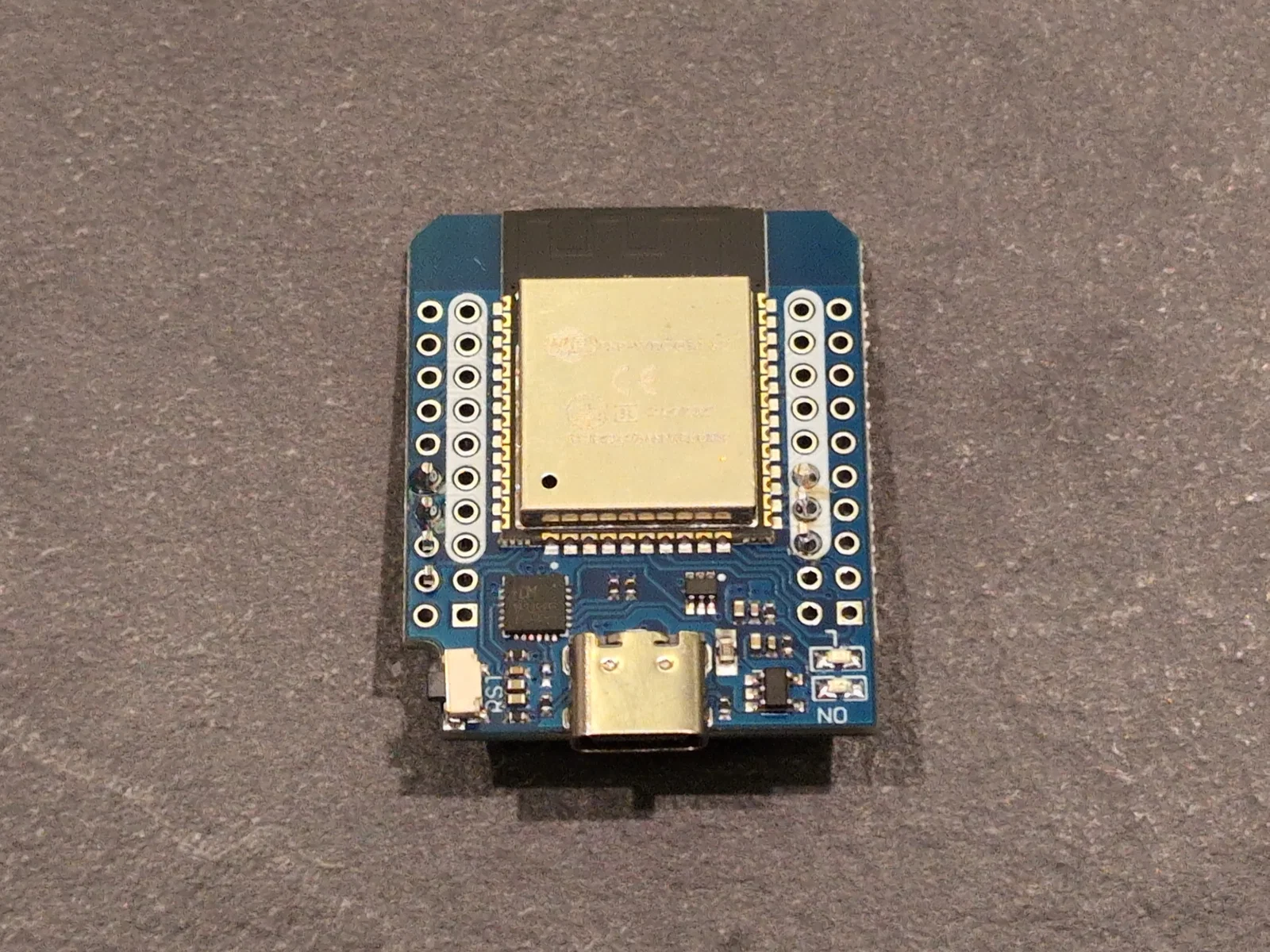

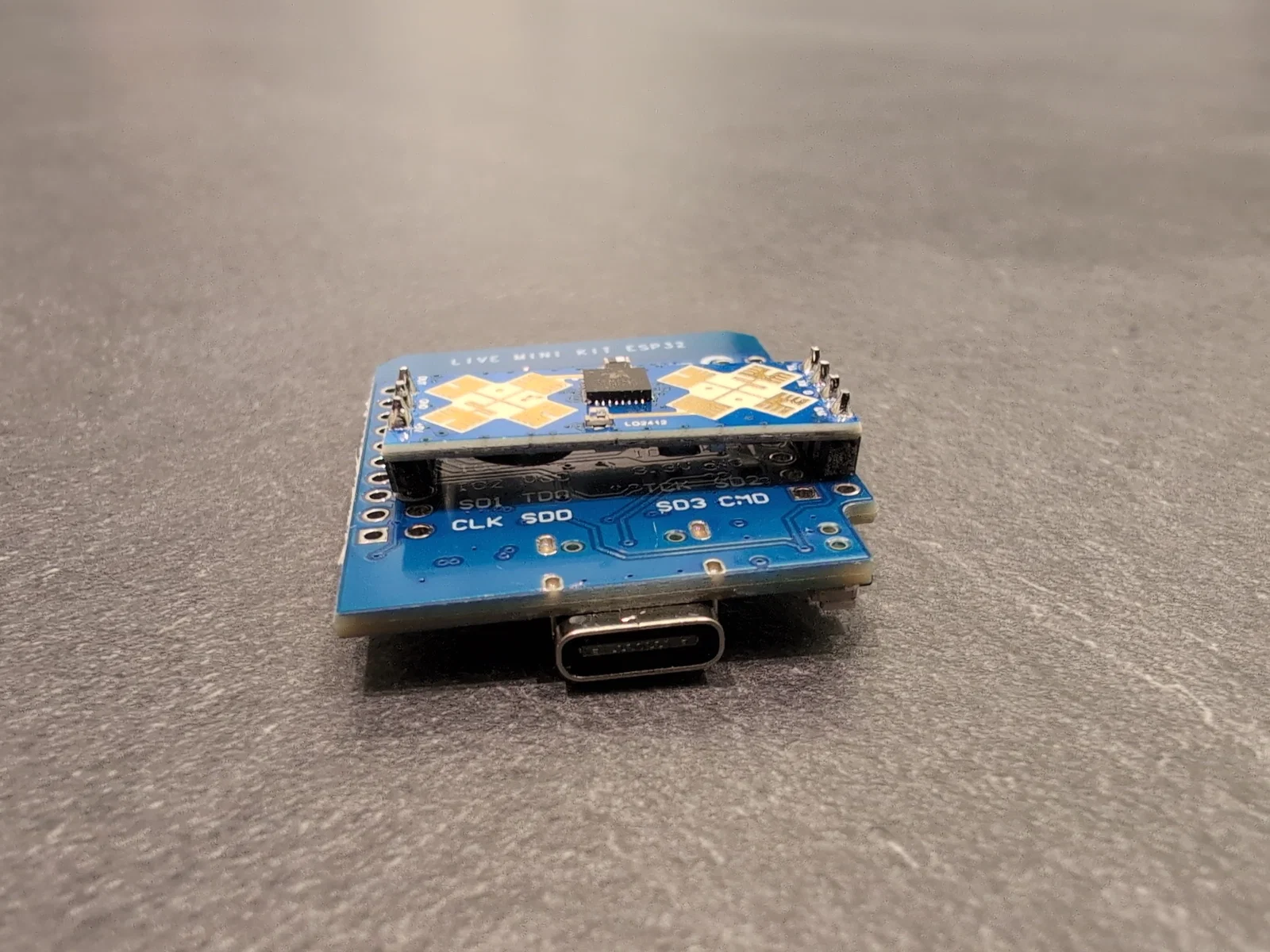

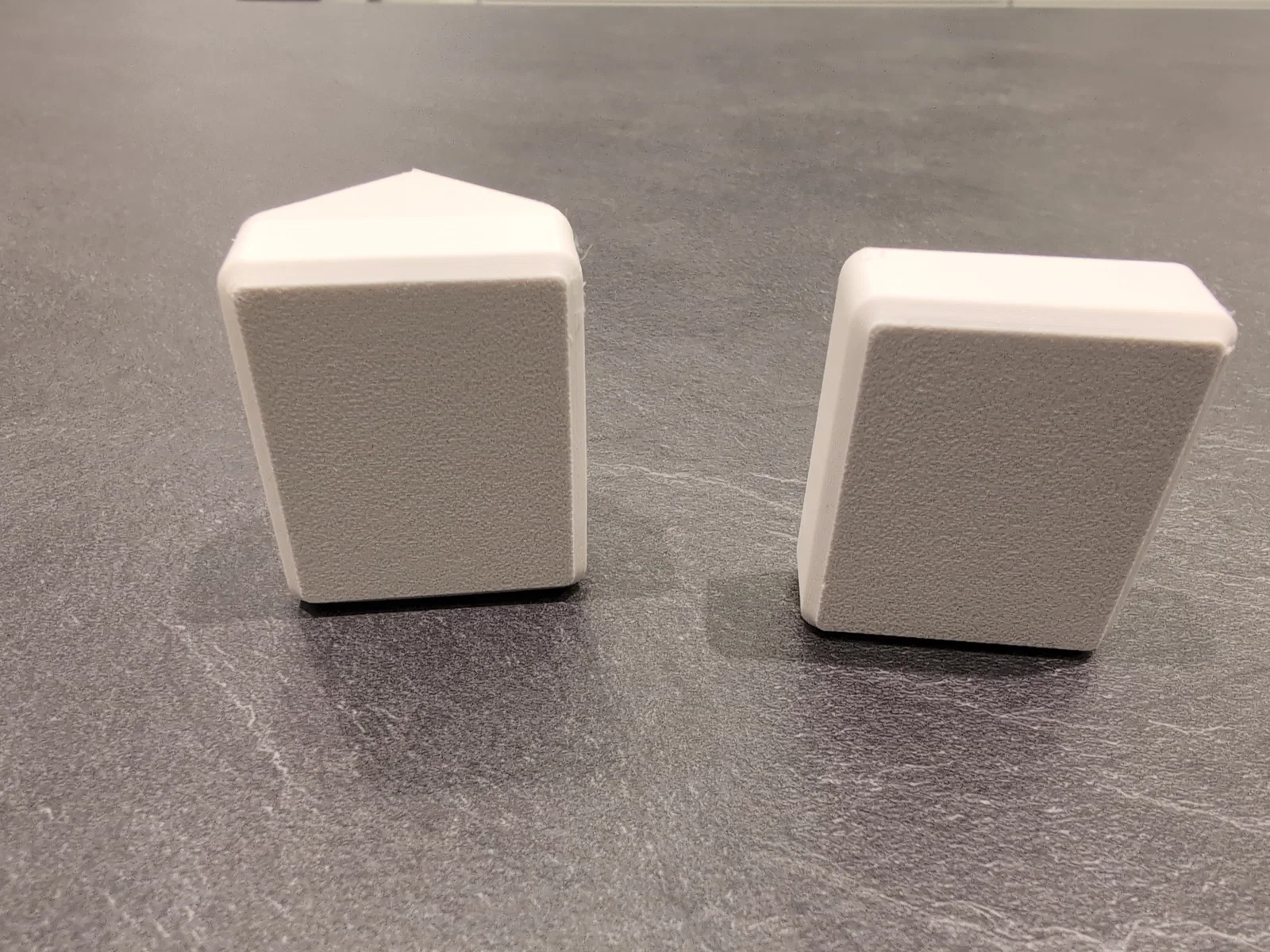

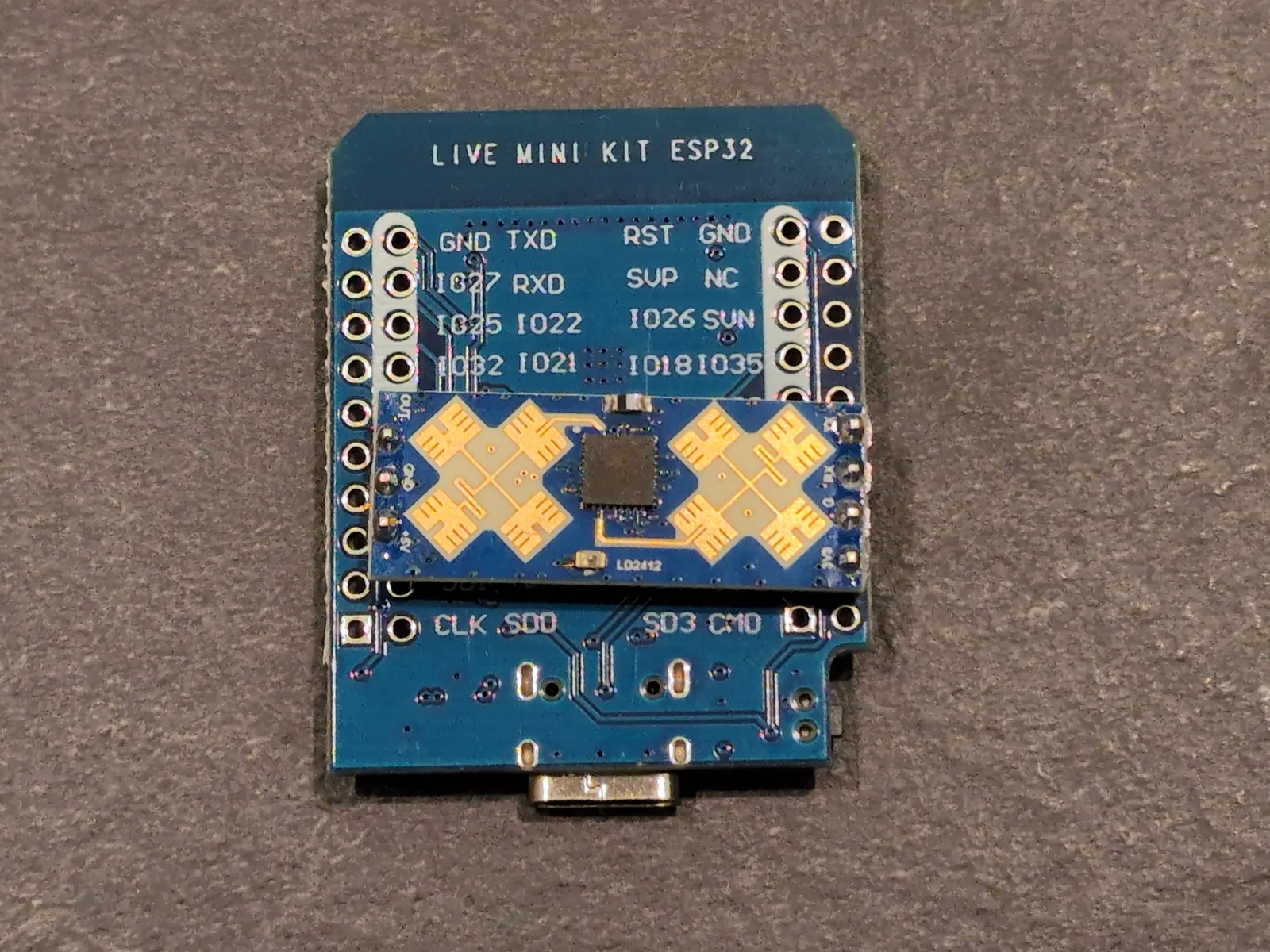

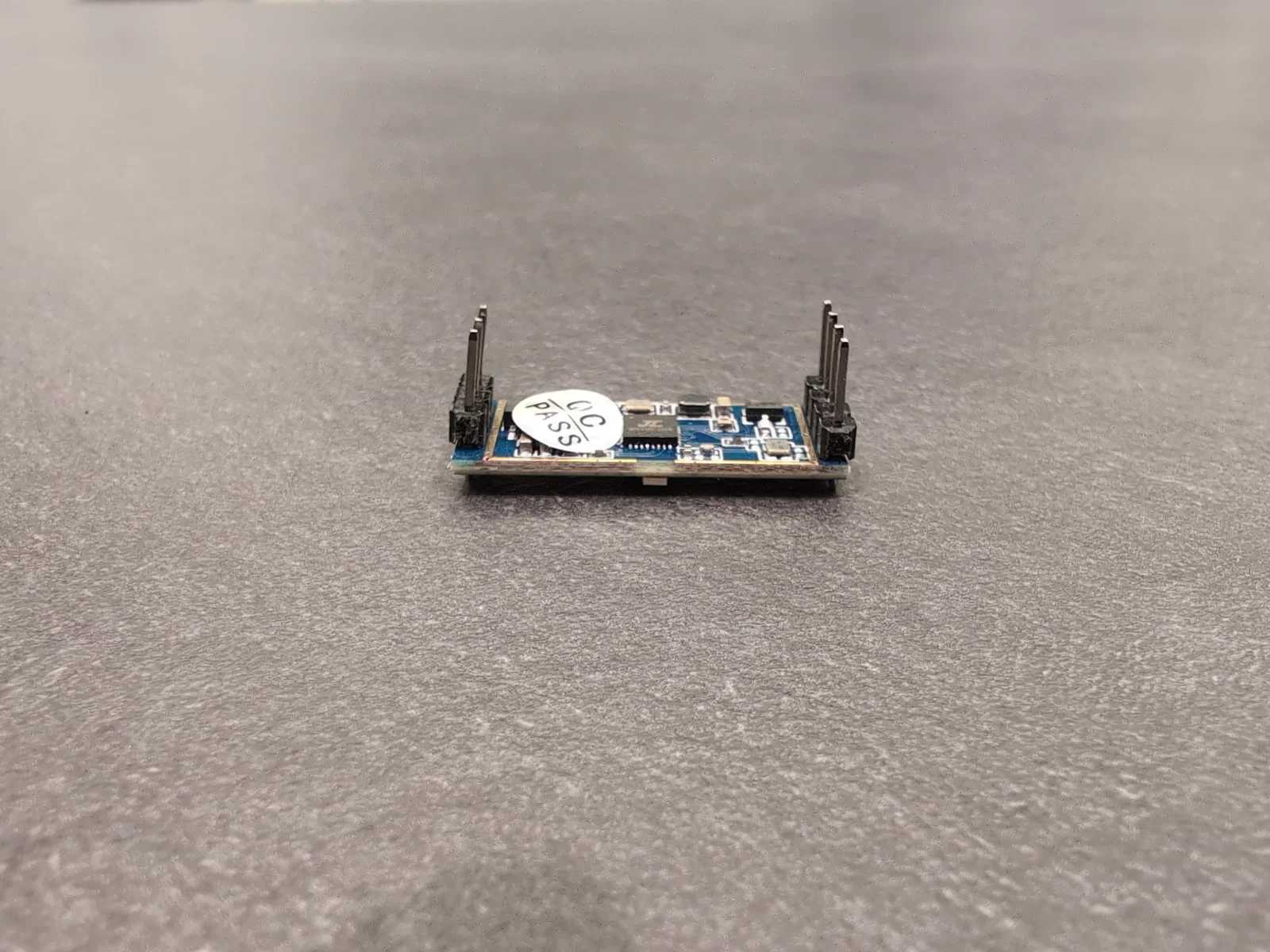

Một mẫu case gắn tường cho cảm biến radar LD2412 kết hợp với Wemos D1 Mini Esp32. Rất khuyến khích sử dụng cùng EspHome và Home Assistant. File yaml đi kèm ở định dạng txt (do hạn chế của nền tảng).Hướng dẫn lắp ráp: Bẻ nhẹ các chân của module LD2412 ở phía có 3 chân (OUT, GND, 5V) như trong hình minh họa. Đặt bo mạch LD2412 lên D1 Mini (xem ảnh). Các chân đã bẻ sẽ cắm vào IO16, GND và VCC, các chân phía còn lại cắm vào IO34, TMS, NC và SD2. Bo mạch sẽ không nằm thẳng hàng hoàn toàn với Esp32, đây là thiết kế có chủ ý. Hàn các chân lại với nhau. Cắt bỏ phần chân thừa. Đặt toàn bộ module vào bên trong case (xem ảnh). Bắt vít hoặc dán tấm ốp lưng của case lên tường. Gắn phần thân case đã chứa module vào tấm ốp lưng bằng cơ chế clip. Thêm thiết bị vào Home Assistant bằng file yaml được cung cấp qua EspHome.Tấm ốp lưng có sẵn các lỗ chờ trong trường hợp bạn muốn cấp nguồn từ phía sau để giấu dây cáp gọn gàng.
