Chuột CAD / Spacemouse sử dụng cảm biến Hall và PCB

Mình đã theo dõi phiên bản SpaceMouse của @Kempy_272538, phiên bản đó sử dụng PCB để đơn giản hóa việc đi dây, giúp thiết bị gọn gàng và chắc chắn hơn. Mình rất thích ý tưởng này nên đã quyết định thử áp dụng nó vào mẫu này. Mọi thứ khác đều giữ nguyên như bản gốc. Mình đã đính kèm các bộ phận đã chỉnh sửa của bản gốc và các tệp Gerber để mọi người có thể tự đặt mạch in.

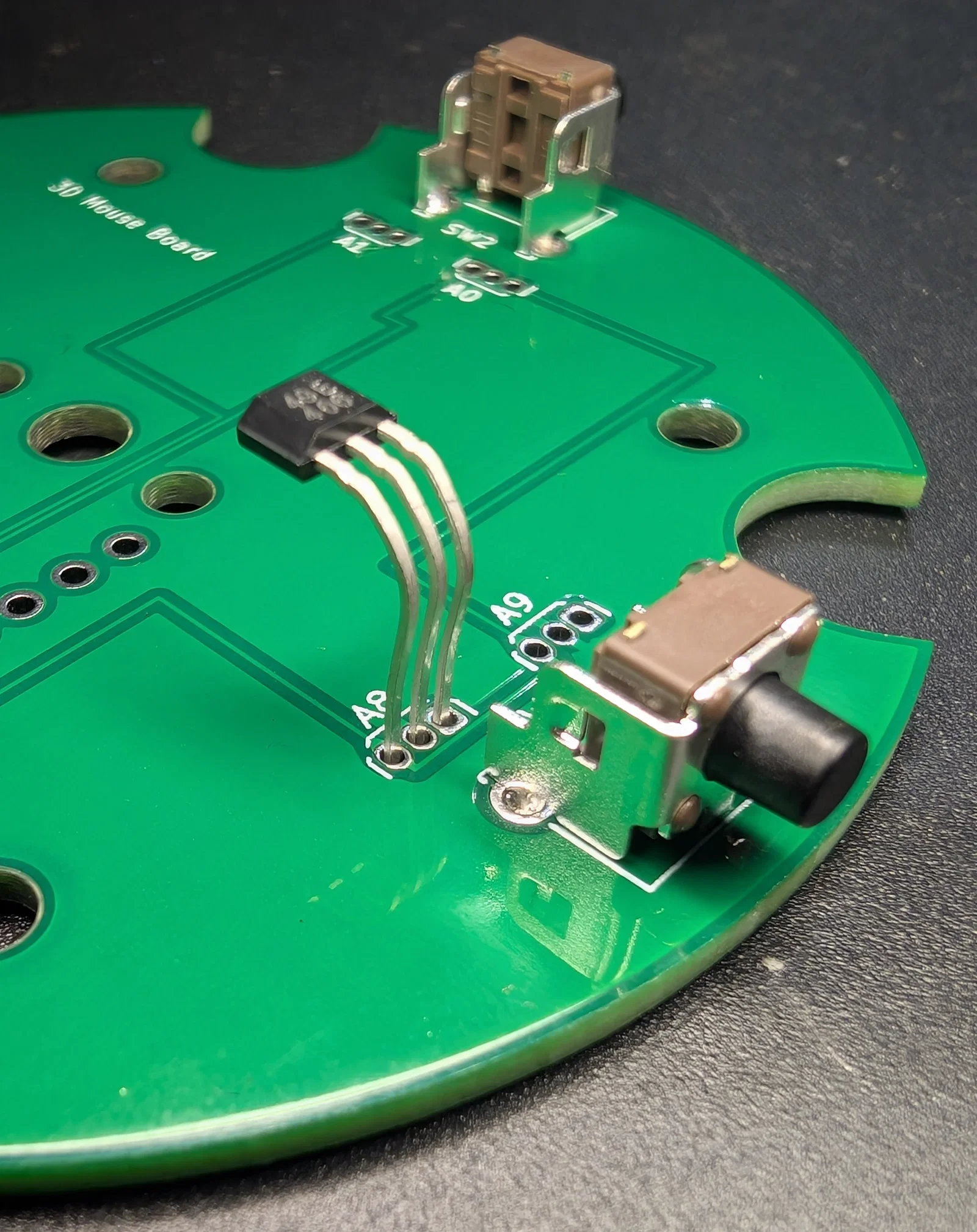

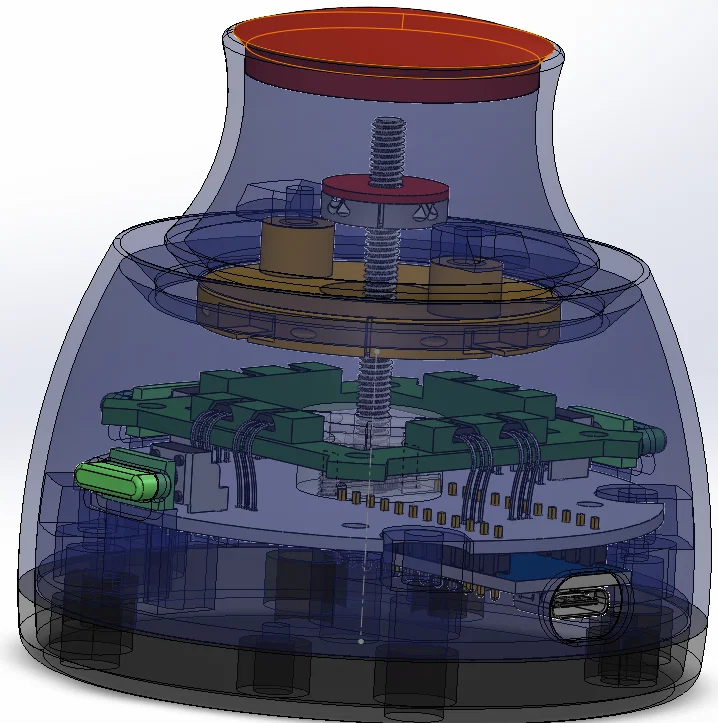

Mình thiết kế để dùng loại nút bấm này: dtsa-63k-v (tìm thấy trên Aliexpress). Ngoài ra, nó cần 2 ốc vít đầu bằng M2.5X5 để cố định phần giữ lò xo vào bảng mạch. Mình có thêm tệp lắp ráp .step để nếu ai muốn chỉnh sửa thêm thì cứ thoải mái nhé.

Mình mới đặt mạch nên chưa kịp kiểm tra mọi thứ. Nếu bạn nào thấy có gì không ổn hoặc mình đi dây bị sai, làm ơn báo cho mình biết để mình sửa sớm nhất có thể.

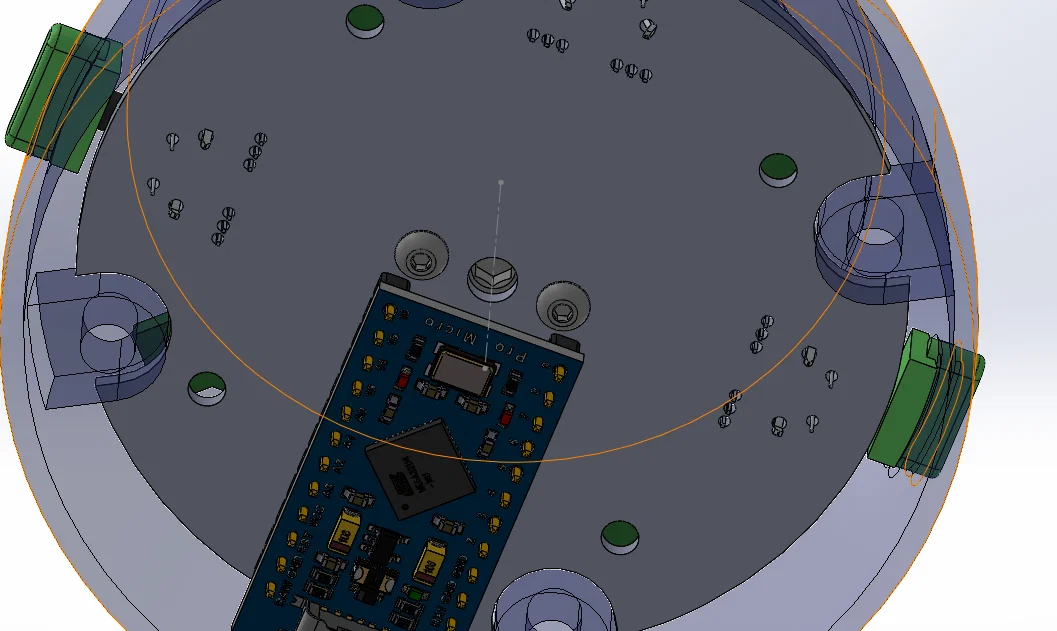

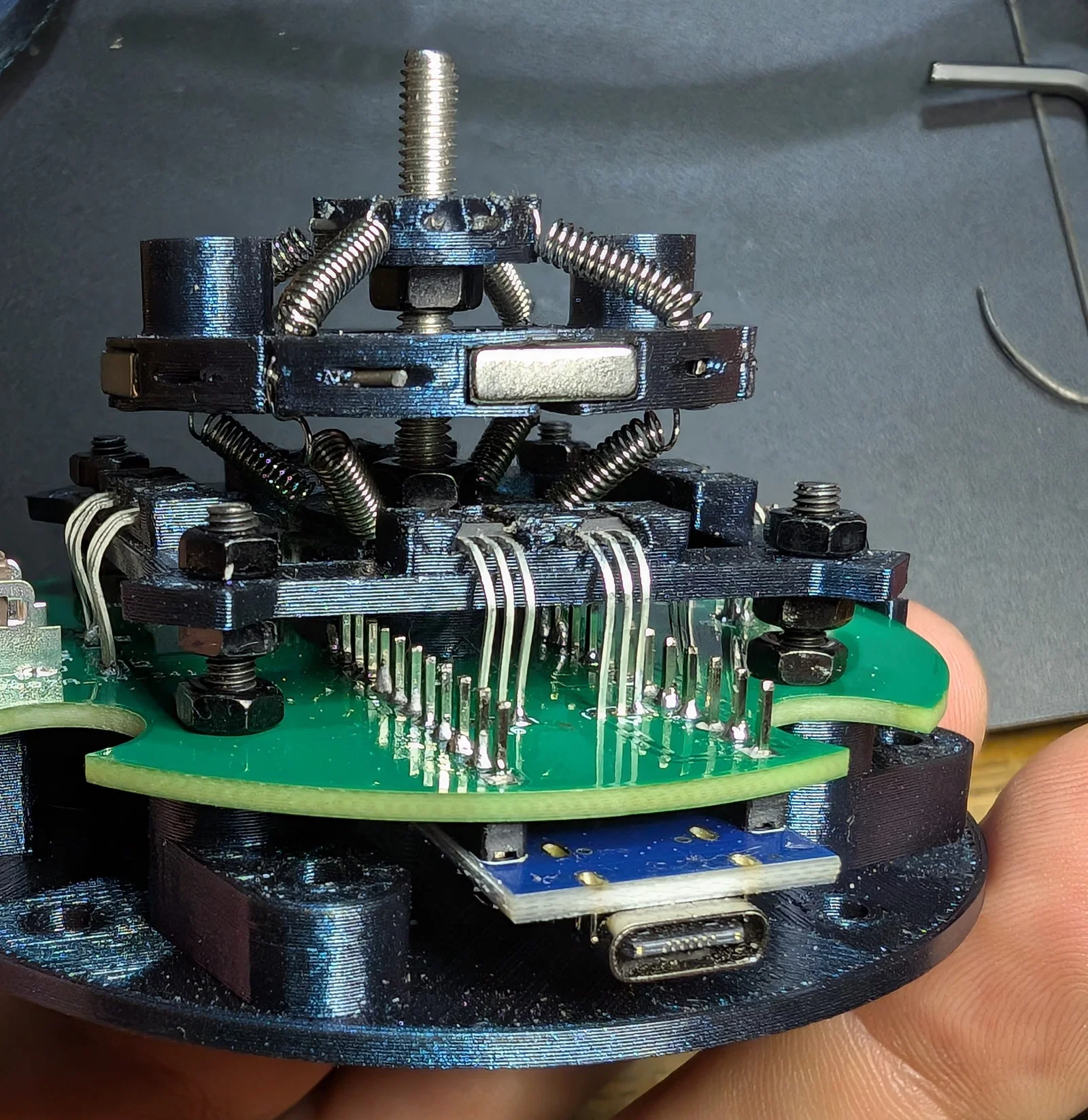

11-22-24: Cuối cùng mình cũng nhận được linh kiện để lắp ráp bản remix này, nhưng phát hiện ra là mình đặt bảng mạch bị ngược trong mô hình nên các lỗ cho nút bấm và Arduino không khớp nhau! Mình vừa cập nhật các tệp Case_1, Base_1 và Arduino Plate_1. Mình cũng bổ sung thêm case_2, magnet plate_2 và base_2 sử dụng các insert có đường kính ngoài 4mm nhỏ hơn vì mình không có sẵn loại 5mm.

11-24-24: Không hiểu sao lúc xuất tệp Gerber mình lại làm lỗi khiến các nút bấm không kết nối được. Mình vừa cập nhật lại các tệp để sửa lỗi này rồi nhé.
