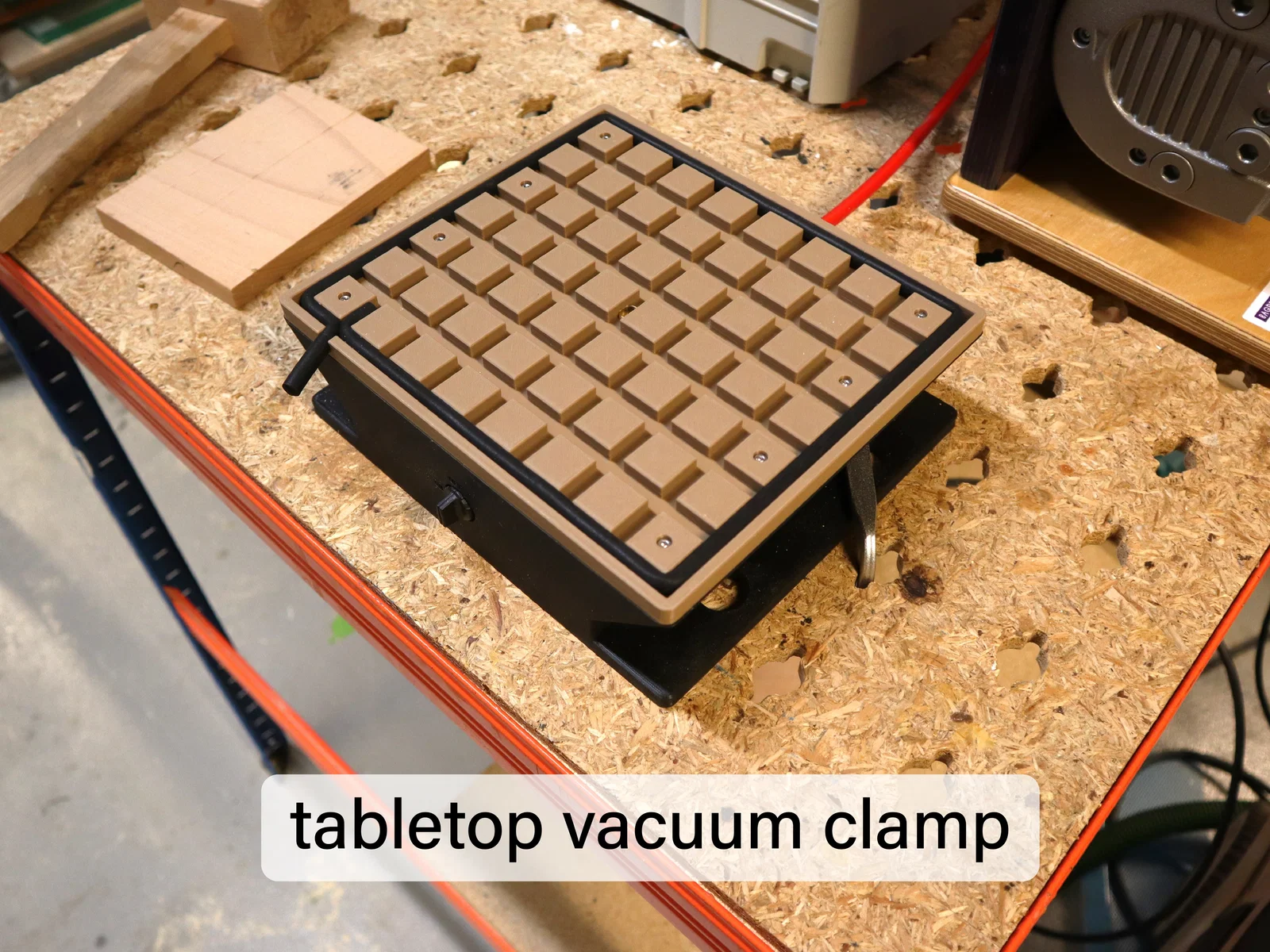

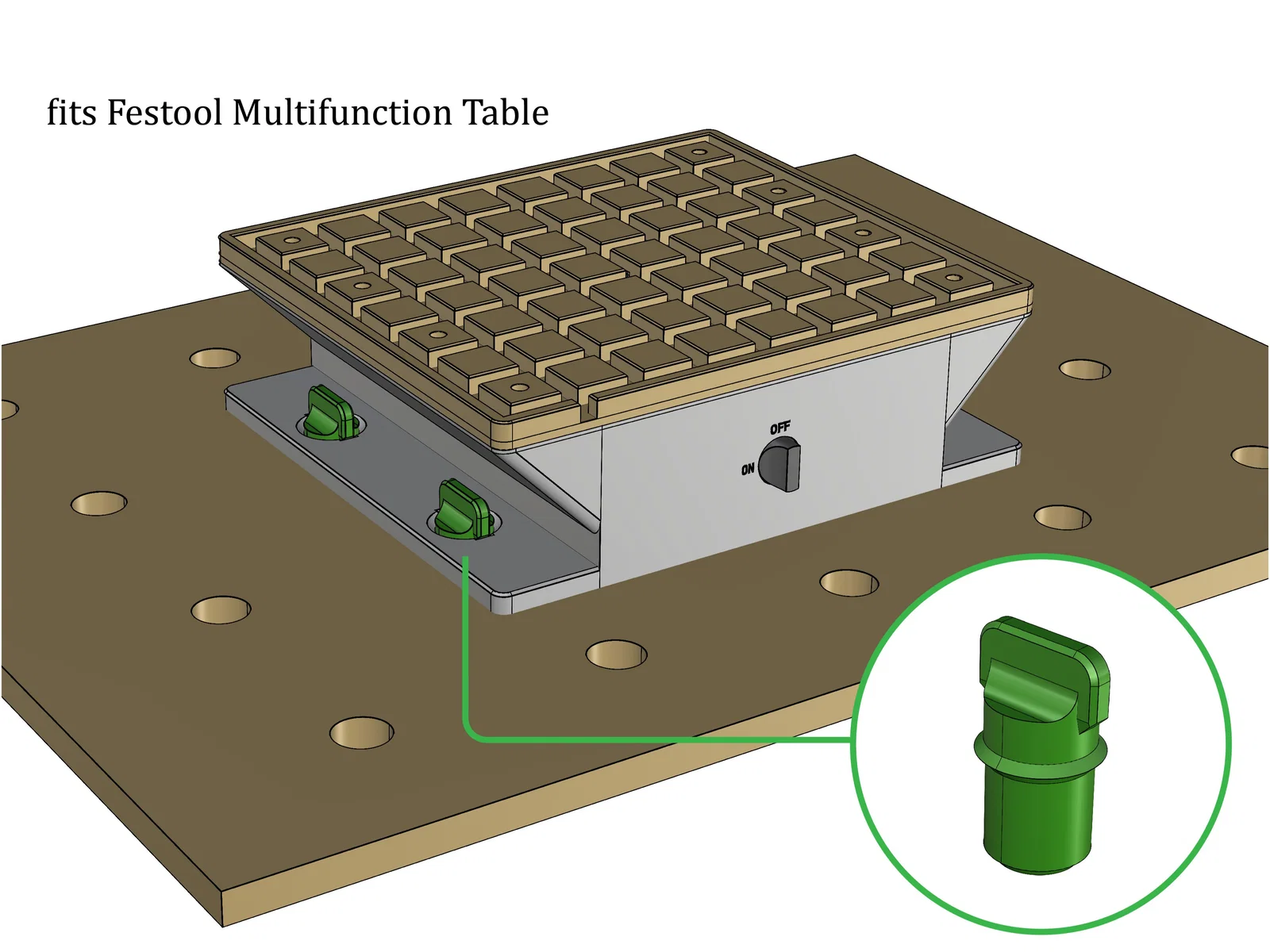

Kẹp giữ hút chân không (tương thích Festool MFT)
Mẫu kẹp hút chân không in 3D đơn giản, hỗ trợ gắn trên bàn Festool MFT. Thiết kế này cần sử dụng máy nén khí hoặc bơm chân không để vận hành hiệu quả. Mọi chi tiết lắp ráp và danh sách linh kiện đã được mình liệt kê đầy đủ.
Mô tả

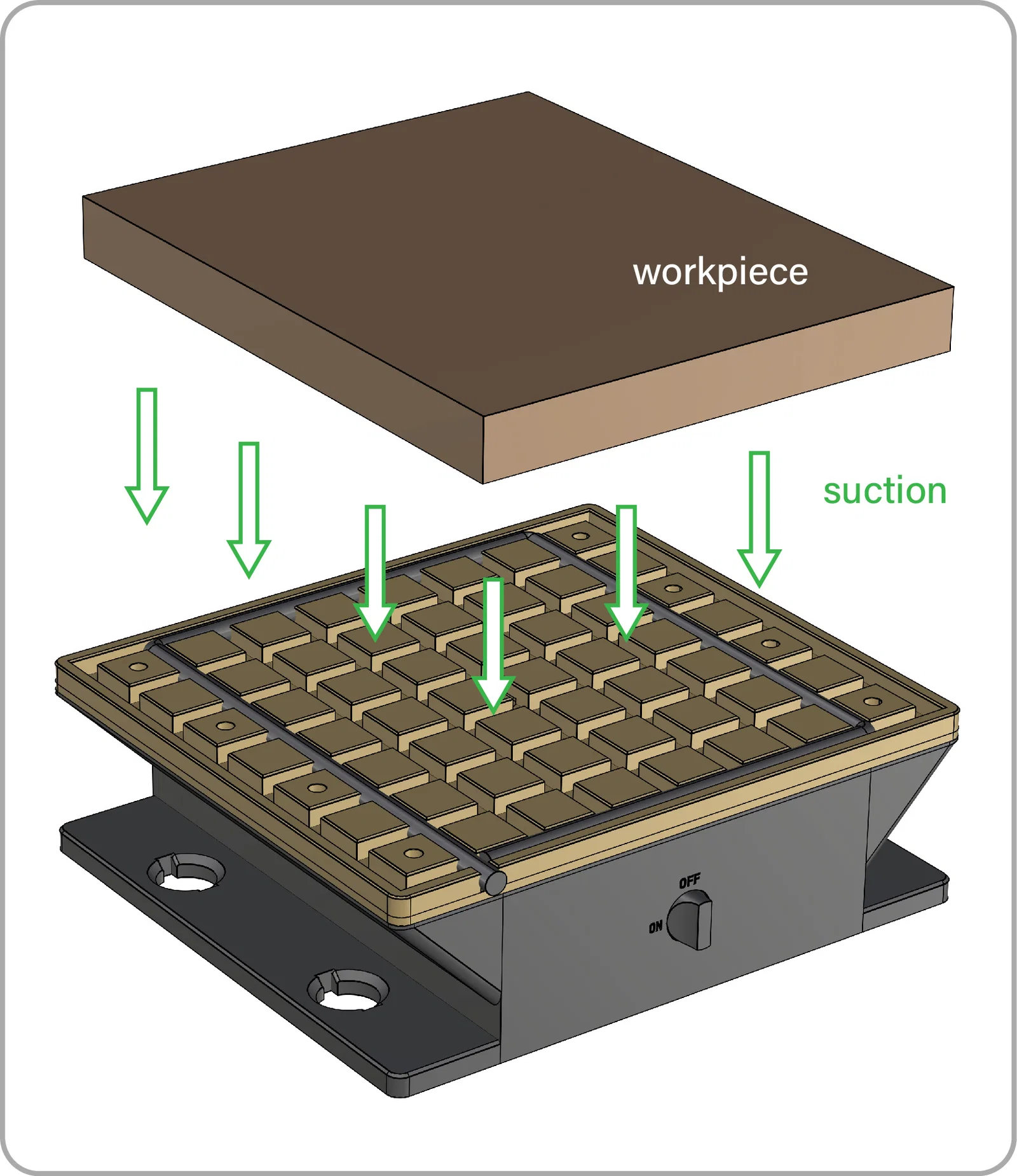

Xem trước bản render:

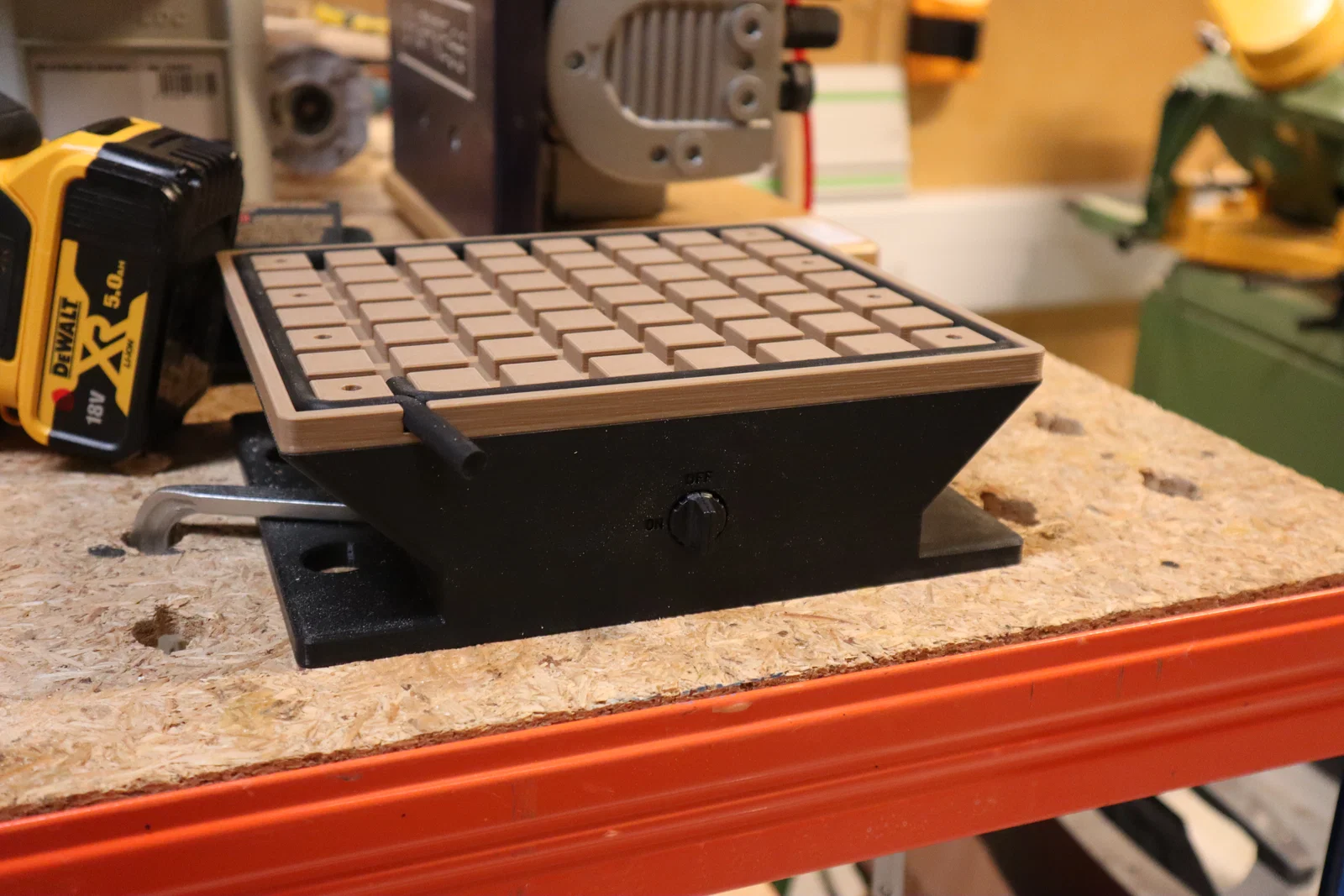

Đây là video demo nhanh:

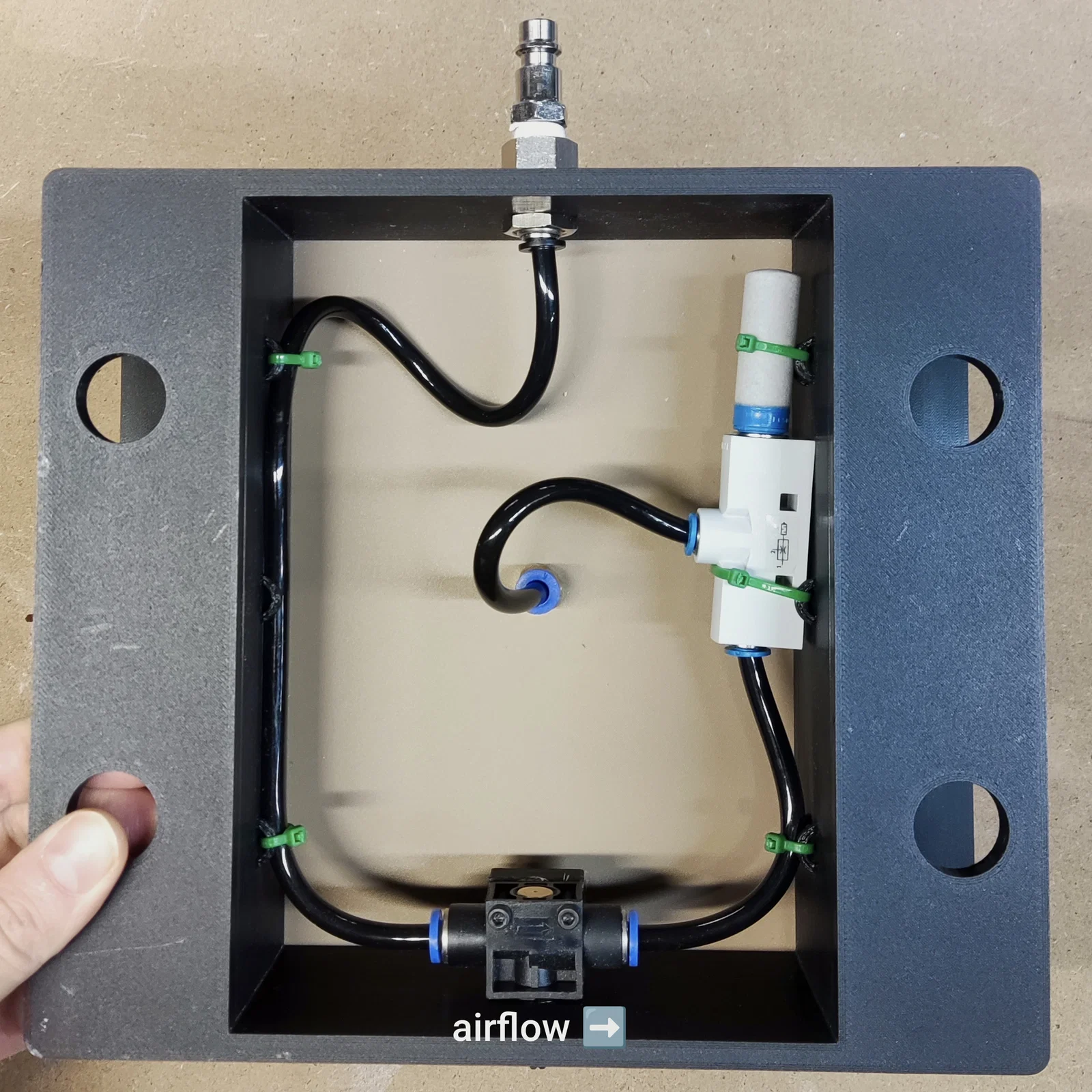

Sơ đồ lắp ráp cho hệ thống dùng máy nén khí
Sơ đồ lắp ráp cho hệ thống dùng bơm hút chân không
BOM (Danh sách linh kiện kèm link tham khảo)
- M3 x 10mm (x8) để gắn phần mặt trên
- M3 x 22mm (x2) để gắn van
- Đầu nối nhanh Male Thread Quick Release 1/4" BSP (tùy thuộc vào thiết lập của bạn)
- Đầu nối ống 6mm ra 1/4 BSPT Push Lock
- Van khóa cho ống 6mm (mình thiết kế các lỗ vừa vặn cho loại này)
- Ống dây hơi máy nén khí (đường kính ngoài 6mm)
- Đầu nối khí nén PC6-01
- Dây gioăng cao su xốp tròn 8mm
- Bộ tạo chân không (nếu bạn dùng máy nén khí)
Bạn có thể mua bộ tạo chân không trên AliExpress, nhưng mình thì đã có sẵn bơm chân không rồi. Thực tế mình chỉ thiếu đúng 1 đầu nối để hoàn thiện bộ này.
Ảnh minh họa gioăng cao su xốp
Đây là bộ tạo chân không mình đã sử dụng. Nó là loại Festo VN có kèm bộ giảm âm, cực kỳ chắc chắn!
https://www.thorite.co.uk/products/festo-vn-07-h-t2-pq1-vq1-rq1-vacuum-generator-526101-526101
Điều này có nghĩa là bạn không cần phải có bơm chân không chuyên dụng, chỉ cần bất kỳ máy nén khí nào là được. Rất tiện lợi.
Nếu có thắc mắc gì, cứ để lại bình luận phía dưới nhé!
