Bộ chuyển đổi VESA 200 sang 100 cho Prusa Mini+ (Chuẩn VESA MIS-E)

Giới thiệu:

Bộ chuyển đổi VESA 200 sang 100 tương thích với chuẩn VESA MIS-E. Đây chỉ là thanh ngang, có thể in được trên máy Prusa Mini+ nếu bạn đặt chéo bàn in. Kích thước này cũng là giới hạn tối đa mà Prusa Mini có thể đáp ứng.

Mình không thiết kế lỗ cho đầu ốc/đai ốc vì nó phụ thuộc hoàn toàn vào linh kiện bạn có (kích thước đầu ốc khác nhau). Việc tự thêm lỗ thủ công hiện nay cũng rất dễ dàng, bạn chỉ cần dùng tính năng "negative volume" trong phần mềm cắt lớp là xong.

Mô hình này lấy cảm hứng từ https://www.thingiverse.com/thing:5152984. Ban đầu mình chỉnh sửa bản đó trong Tinkercad để vừa với bàn in của Prusa Mini+, sau đó dùng Prusa Slicer để làm mỏng bớt và thêm infill modifier vào các vị trí bắt ốc để đảm bảo độ cứng. Với 25% infill, nó có thể hơi yếu với các màn hình cũ nặng.

Bản in đầu tiên tạm ổn nhưng cần tinh chỉnh nhiều, cuối cùng mình quyết định vẽ lại từ đầu luôn cho chắc chắn :)

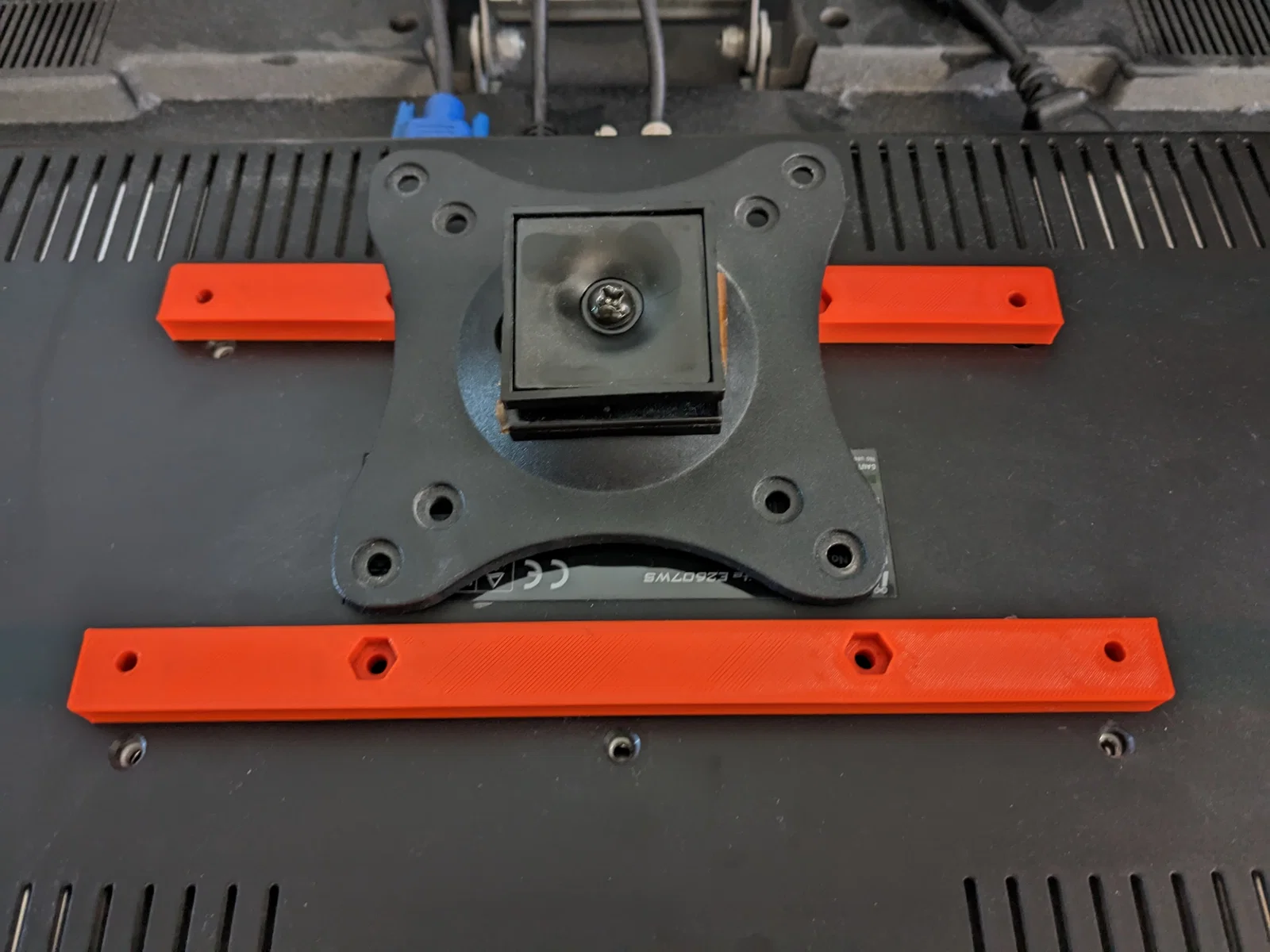

Một vài ảnh chụp là bản cũ nên vẫn có lỗ lục giác, mình phải khoan thêm thủ công. Còn bản in của mô hình cuối cùng là 1:1, có sẵn lỗ 4mm, chịu tốt màn hình 8kg. Mình khuyên nên để 100% infill cho chắc, dù thấp hơn vẫn ổn.

Nếu thấy hữu ích, hãy để lại Like, đăng ảnh bản in của bạn (make) và góp ý nhé!

Kích thước:

• Rộng 220mm
• Sâu 20mm
• Cao 7mm
• Lỗ bắt vít M4 (đường kính 4mm)

Hướng dẫn in:

• Đọc kỹ trước khi in :D
• Nhập mô hình, in 100% infill để có độ bền tối đa.
• Tùy chọn:
  • Nếu để infill thấp hơn, nên thêm volume modifier (dạng hình trụ) quanh lỗ bắt vít với 100% infill để dễ khoan thêm lỗ nếu cần.
  • Nếu không có máy khoan, hãy dùng negative volume để tạo lỗ cho đai ốc/đầu ốc ngay từ file - thường chỉ cần 2 lỗ ở mặt tiếp xúc với màn hình (VESA100). Bạn có thể in mà không cần support.
• Xoay mô hình 45 độ (nếu xoay trước rồi mới đặt volume modifier sẽ dễ dàng hơn).
• Slice và kiểm tra kỹ hướng infill, xoay lại nếu cần.
• In 2 thanh. Mình dùng nhựa PETG và thấy kết quả rất tốt.

Lắp đặt:

• Phần cứng kim loại:
  • 4 ốc M4 (dài tối thiểu 12mm).
  • 4 đai ốc M4 (khuyên dùng đai ốc chống trôi, DIN 985 / ISO 10511).
  • Long đền M4 ở các vị trí tiếp xúc với nhựa, cực kỳ khuyên dùng để bảo vệ bản in nếu không in 100% infill.
• Tùy chọn:

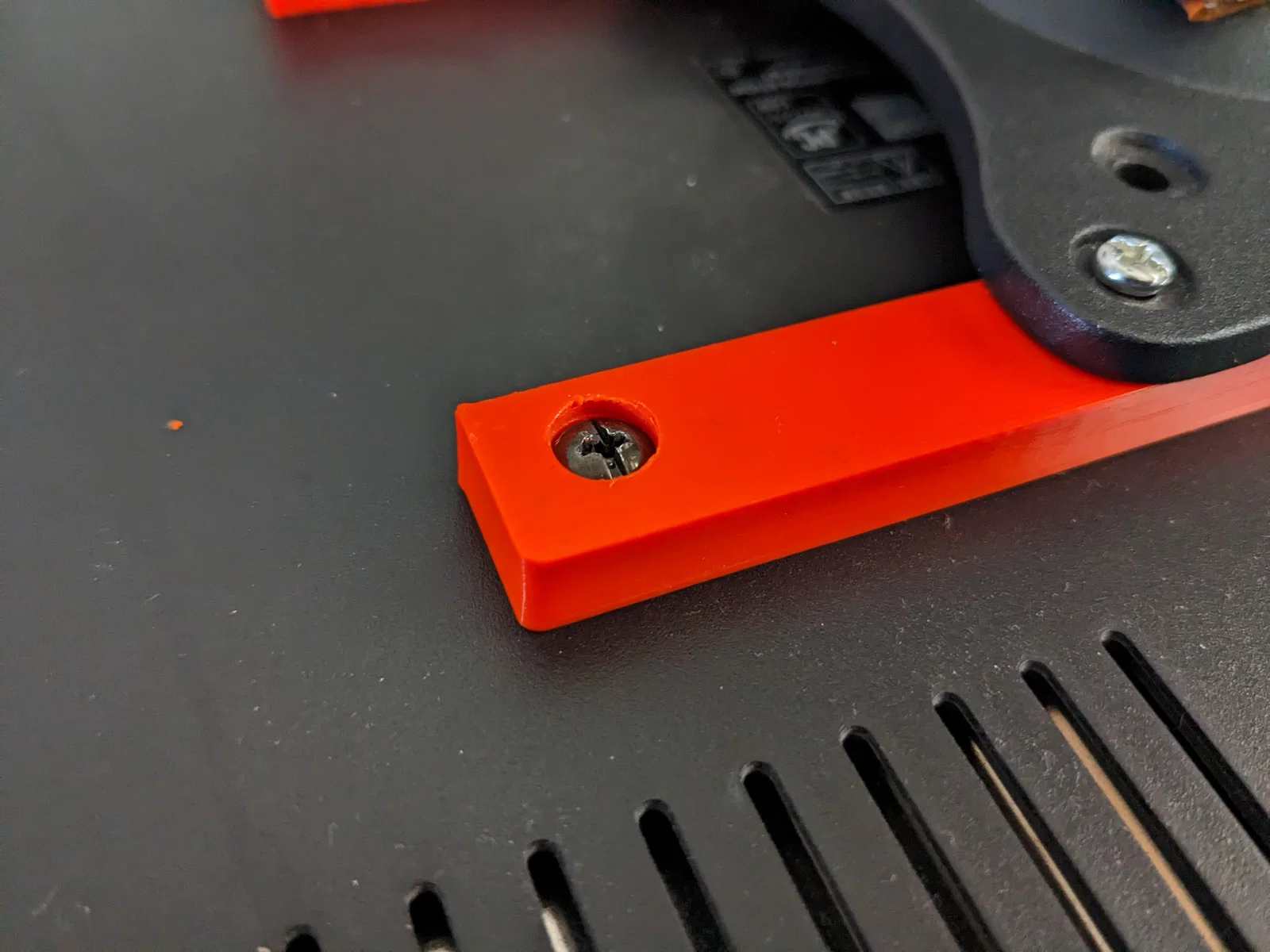

  • Khoan lỗ 9mm để giấu đầu ốc/đai ốc - chú ý độ sâu, đừng khoan thủng thanh!
  • Nếu không tạo lỗ, bạn sẽ cần thêm miếng đệm hoặc dùng long đền/đai ốc để bù khoảng cách.

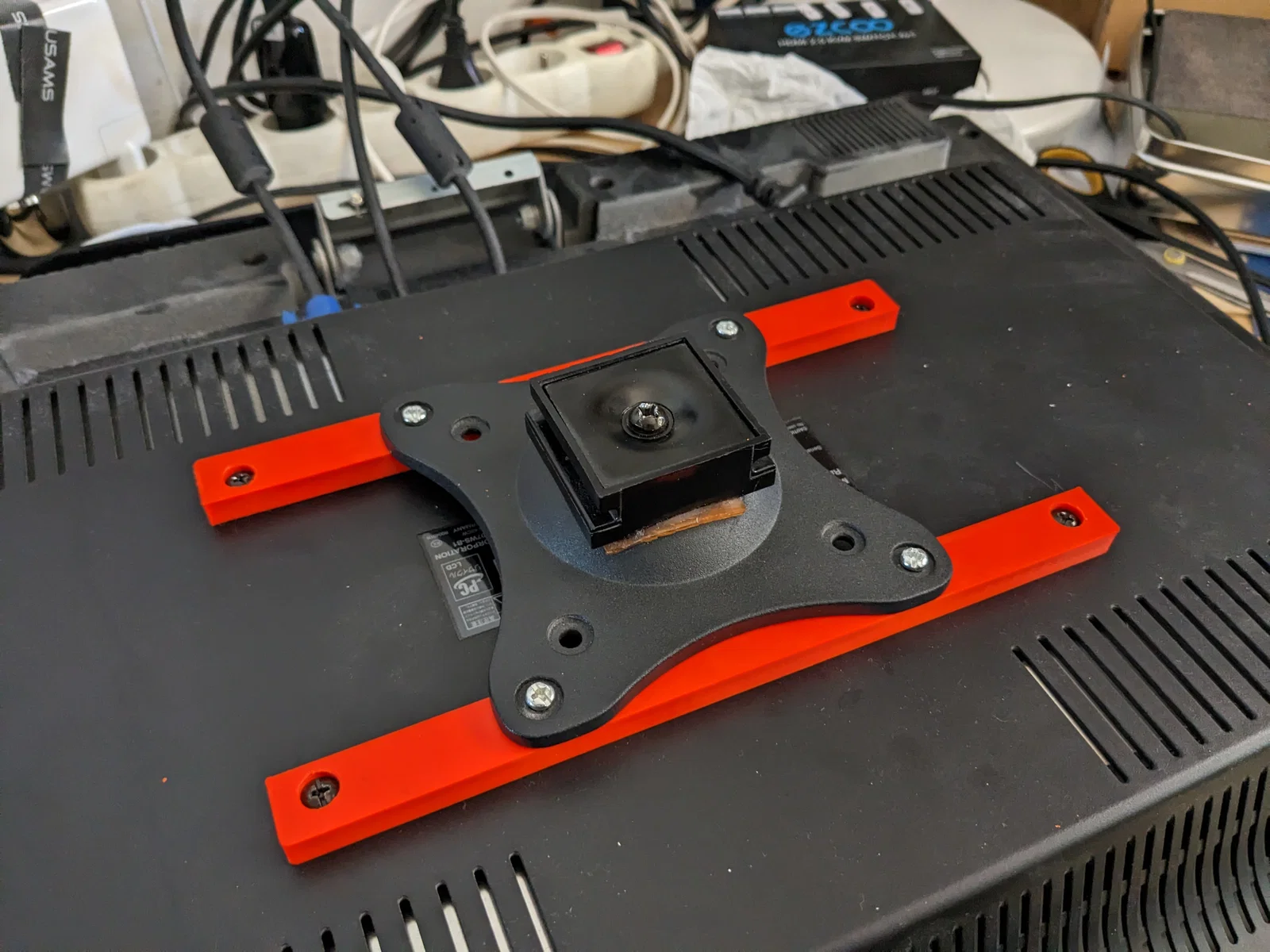

• Lắp các thanh nằm ngang bằng ốc - nhớ lót long đền dưới đầu ốc/đai ốc.
• Gắn vào đầu ngàm VESA trước - vì bạn cần thao tác bắt ốc và đai ốc cùng lúc.
• Sau đó gắn vào mặt sau màn hình - thường chỉ cần bắt 4 ốc qua thanh vào ngàm màn hình.

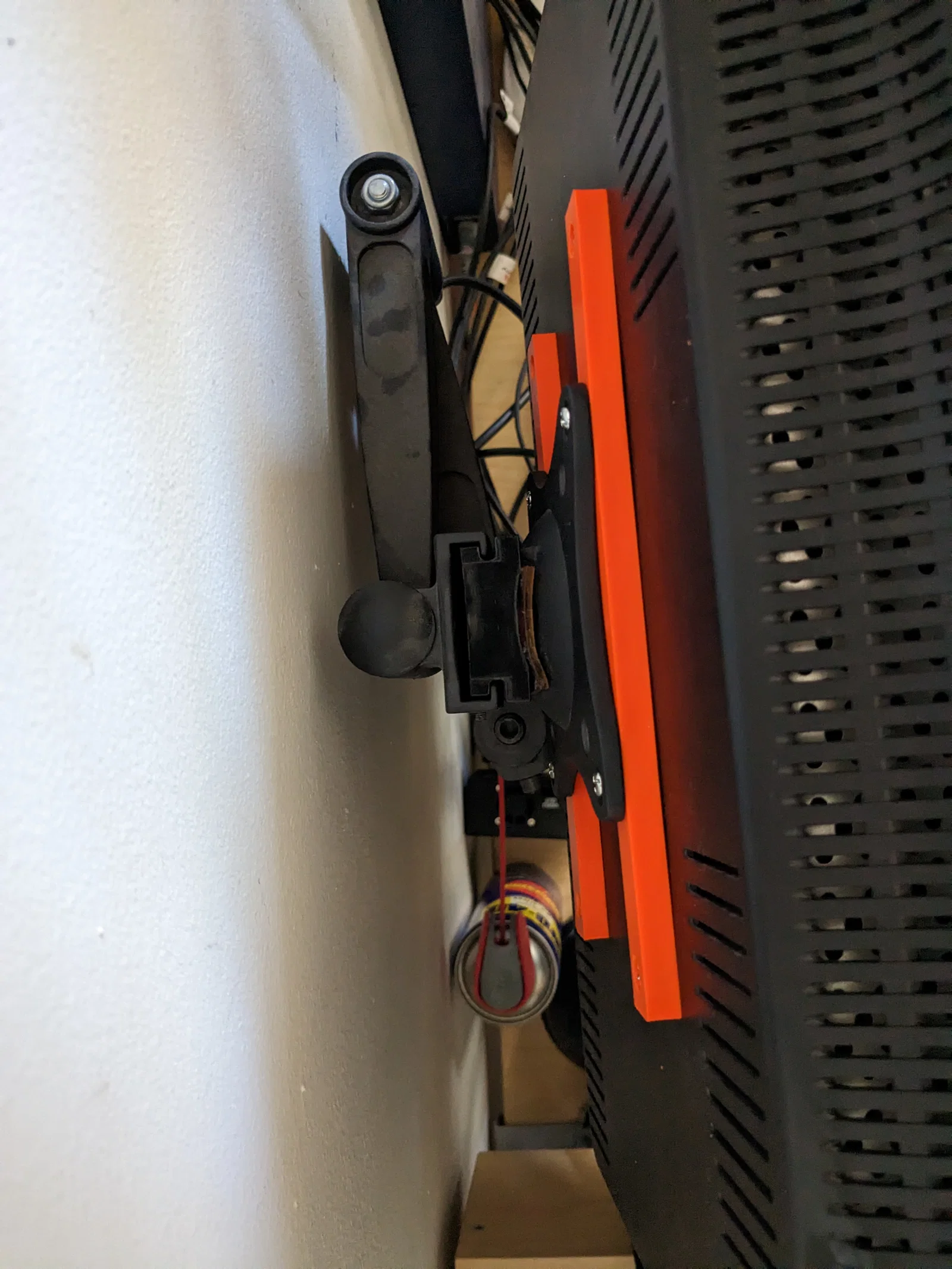

• Lắp màn hình lên.
• …
• Xong xuôi!
