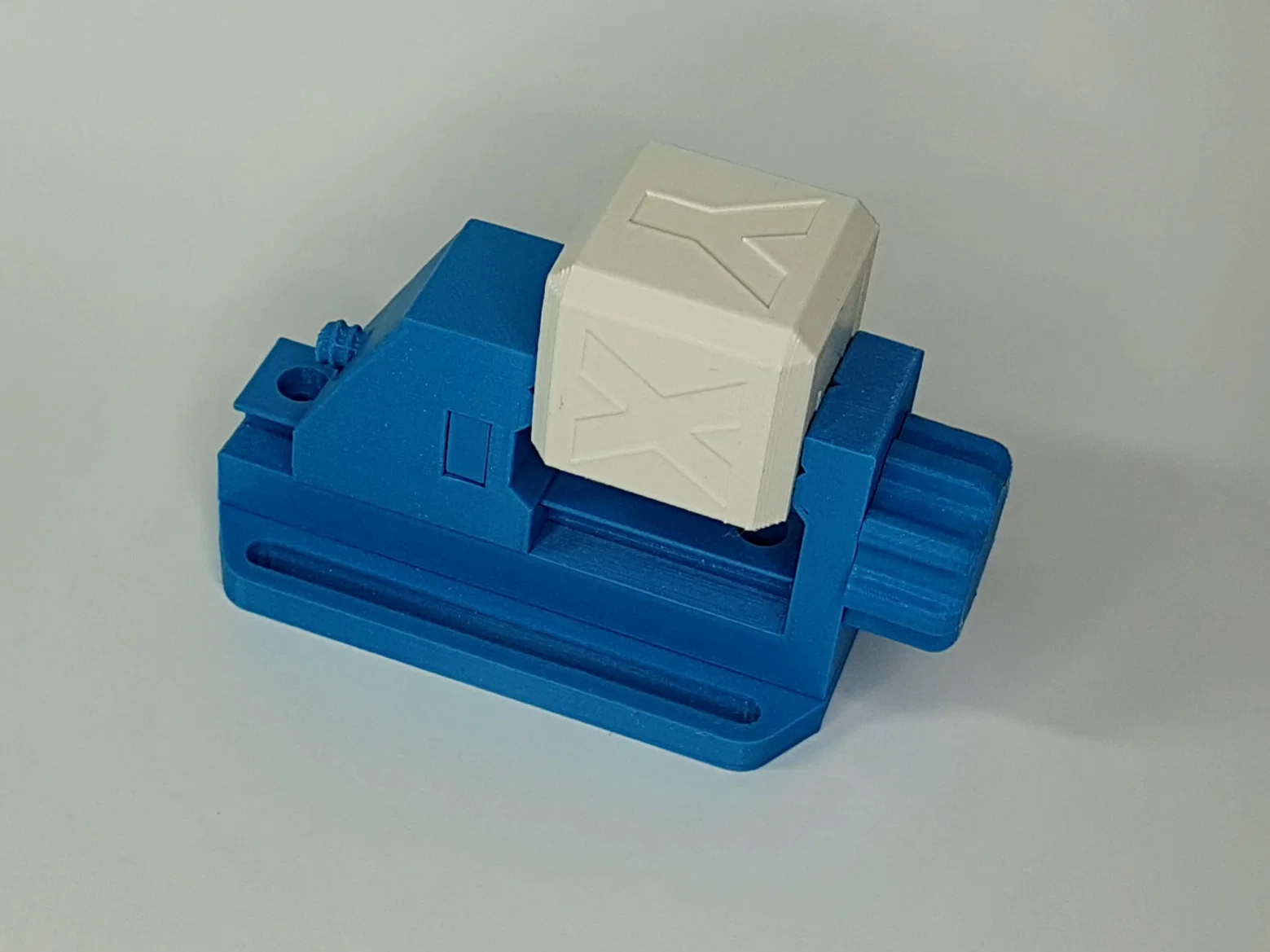

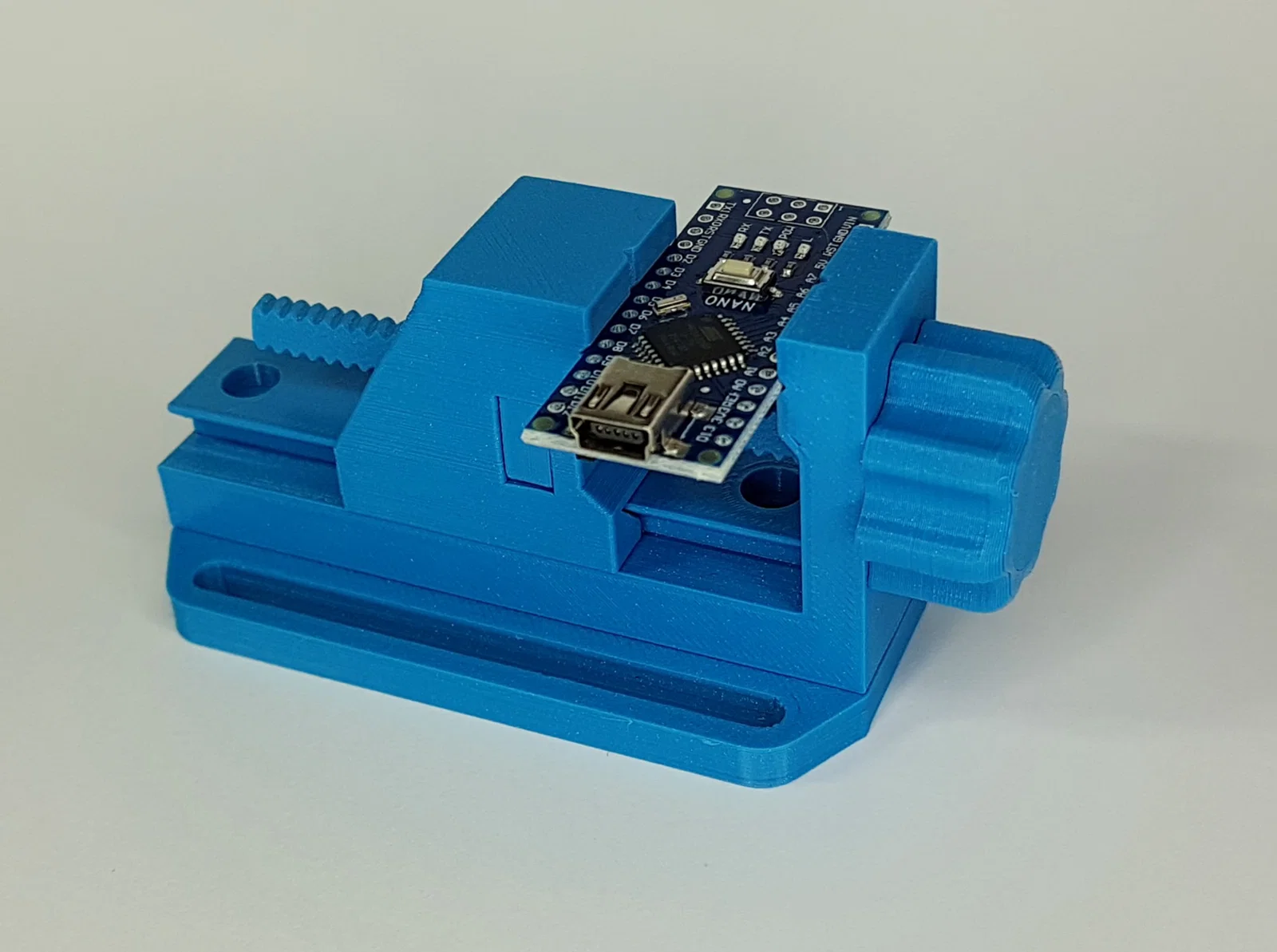

Miniature Vice 2.0: Ê-tô mini in 3D 100%, không cần dùng ốc kim loại

Cảm ơn mọi người đã đóng góp ý kiến quý báu cho mẫu ê-tô mini của mình:

Những phản hồi này đã giúp mình cải tiến thiết kế ngày càng tốt hơn, với các nâng cấp giúp việc in ấn dễ dàng và đạt chất lượng cao.

Vấn đề mình nhận được nhiều nhất là việc tìm mua ốc lục giác M6x70 rất khó khăn, đặc biệt là ở Mỹ khi các loại ốc hệ mét không phổ biến. Ngay cả ở châu Âu, đại dịch và lệnh phong tỏa cũng khiến việc ra cửa hàng kim khí tìm mua một con ốc trở nên bất khả thi.

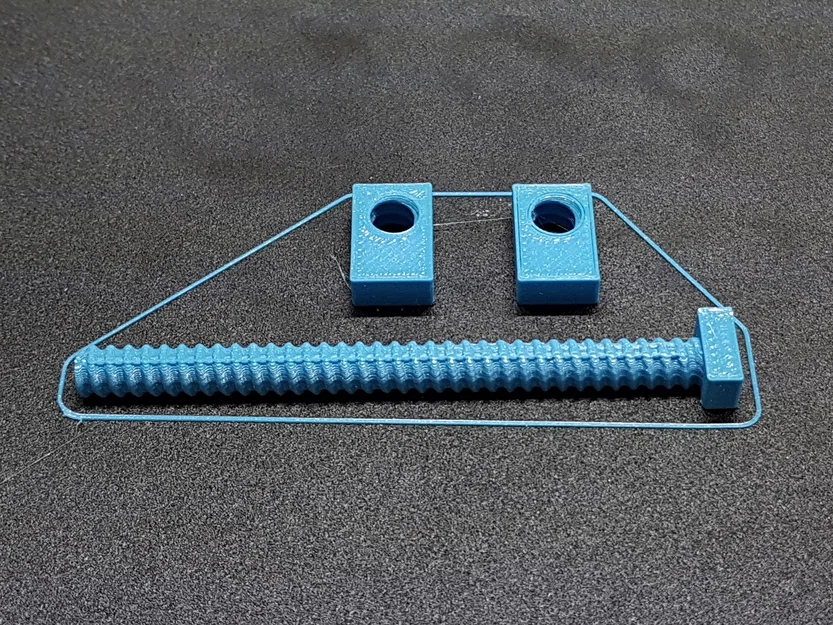

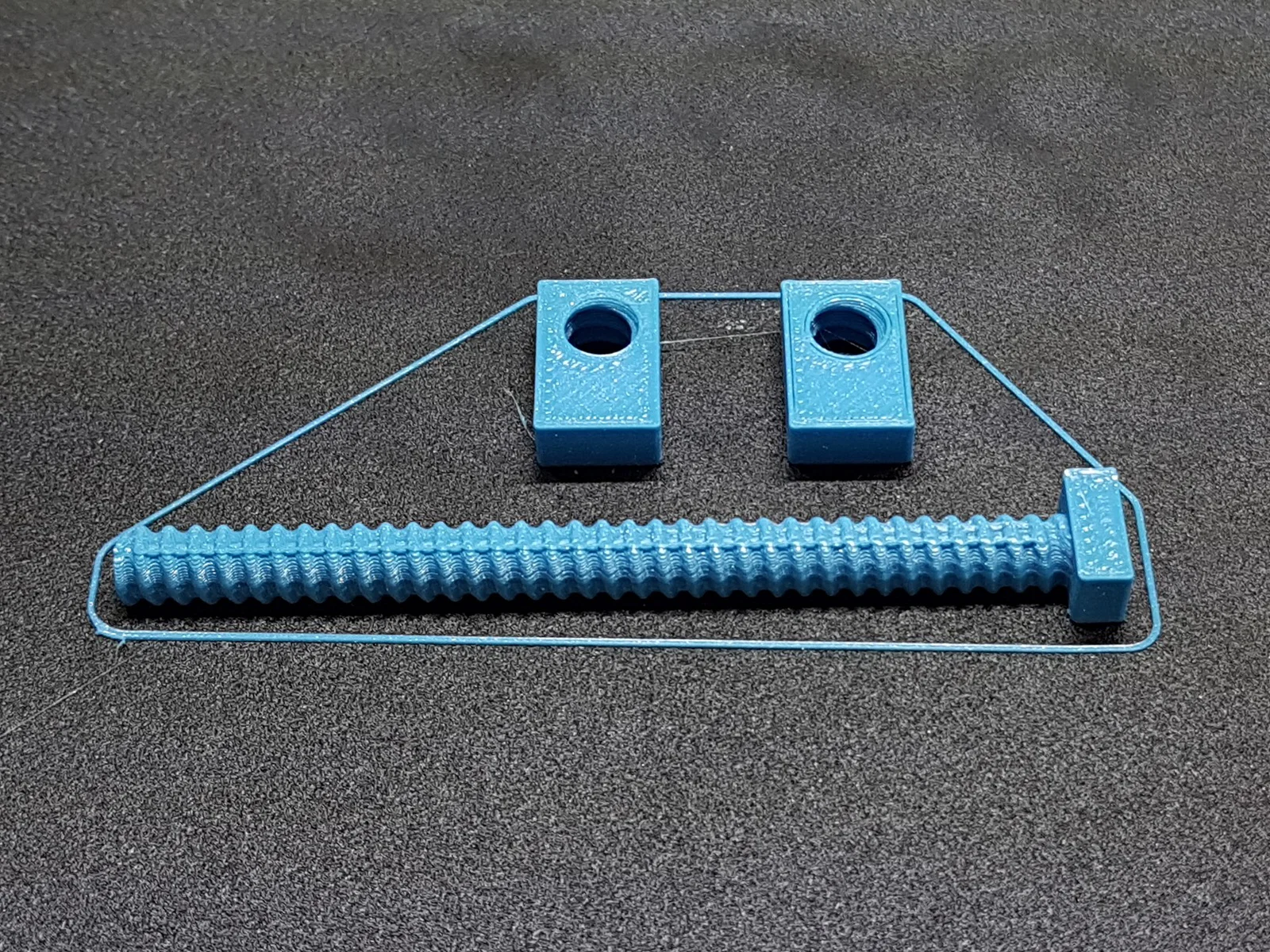

Sau khi thử nghiệm với ốc in 3D, đây là giải pháp mình đưa ra: một bộ trục xoay và ren ốc in hoàn toàn bằng nhựa. Hãy dùng hai bộ phận này để thay thế cho ốc M6x70 và đai ốc M6 trong thiết kế gốc.

Điểm tuyệt vời là chi tiết in này hoạt động tốt không kém gì ốc kim loại. Mình đã thử siết chặt ê-tô hết mức có thể và các chi tiết in này vẫn chịu được mà không gặp vấn đề gì.

Trong bài kiểm tra tải trọng cơ học, mình đã tác động lực lên trục vít tới 150kg (khoảng 1.5kN), đây là mức tối đa mà thiết bị thử nghiệm của mình có thể chịu được. Kết quả là ốc vít và phần ren vẫn hoàn toàn bình thường.

In ấn:

Chỉ cần in tất cả các bộ phận theo hướng như file đã tải lên. Phần ốc và phần ren nên in với 100% infill. Núm xoay tay cầm có thể in với 15% infill vì không chịu lực quá nhiều.

Chất liệu:

Đối với phần ốc và ren, mình đặc biệt khuyên dùng PLA. Loại nhựa này khá cứng (cứng hơn PETG), rất tốt để tránh mài mòn bề mặt. Việc PLA mềm ở nhiệt độ thấp thực chất lại là ưu điểm, giúp quá trình làm trơn ren diễn ra nhanh hơn. Khi mới lắp, ma sát sẽ sinh nhiệt nhẹ làm phẳng bề mặt ren, sau vài lần vặn, mọi thứ sẽ trở nên trơn tru.

Lắp ráp:

Tùy vào máy in của bạn, có thể bạn thấy ren không hoạt động trơn tru ngay lần đầu. Nhưng chỉ cần vặn ra vặn vào hai ba lần là nó sẽ mượt mà ngay. Cứ vặn ren vào trục vít với lực vừa đủ, đến lần thứ ba là ma sát sẽ biến mất gần như hoàn toàn.

Ngoài ra, cách lắp ráp rất đơn giản. Chỉ cần sử dụng ốc và ren nhựa thay thế cho ốc và đai ốc kim loại trong thiết kế cũ.

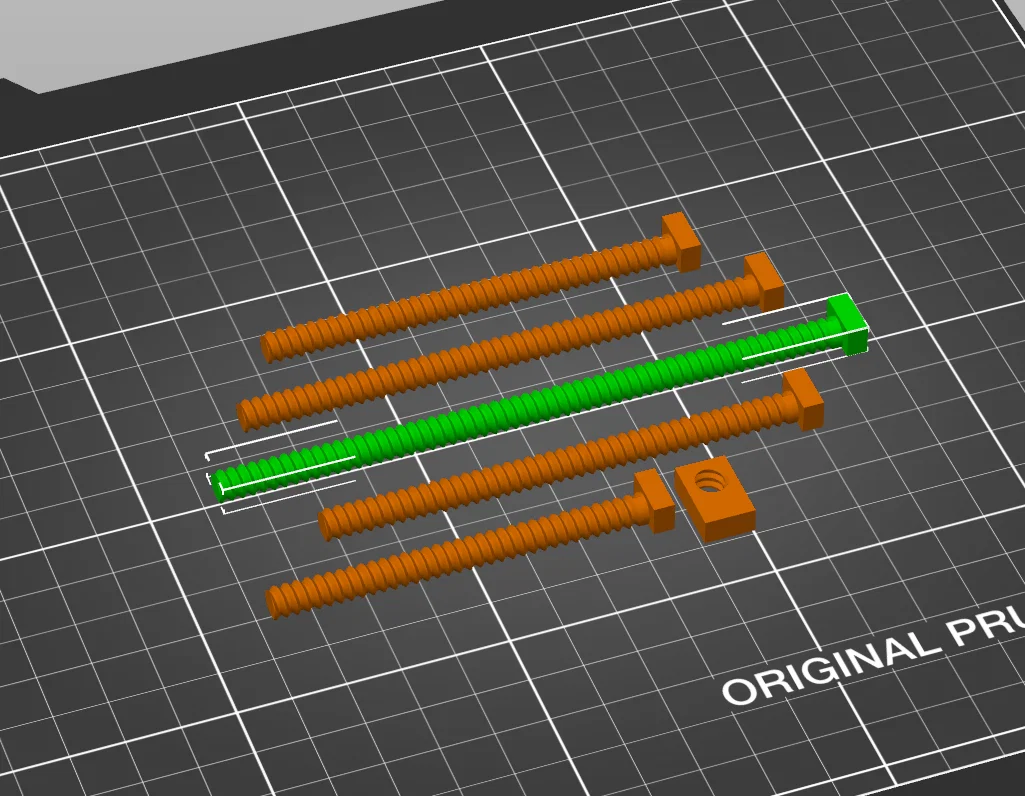

Mình khuyến khích sử dụng chiều dài trục 70mm (đây là loại có chữ “normal” trong tên). Nếu bạn muốn ê-tô mở rộng hơn, hãy chọn loại 75mm. Mình cũng đã thêm các tùy chọn trục dài đến 120mm theo yêu cầu của mọi người.

Tương thích:

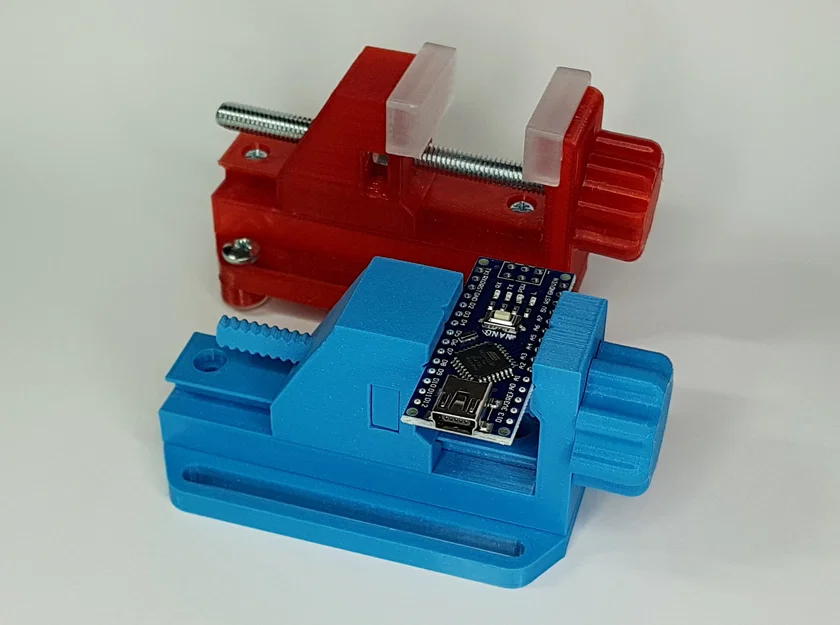

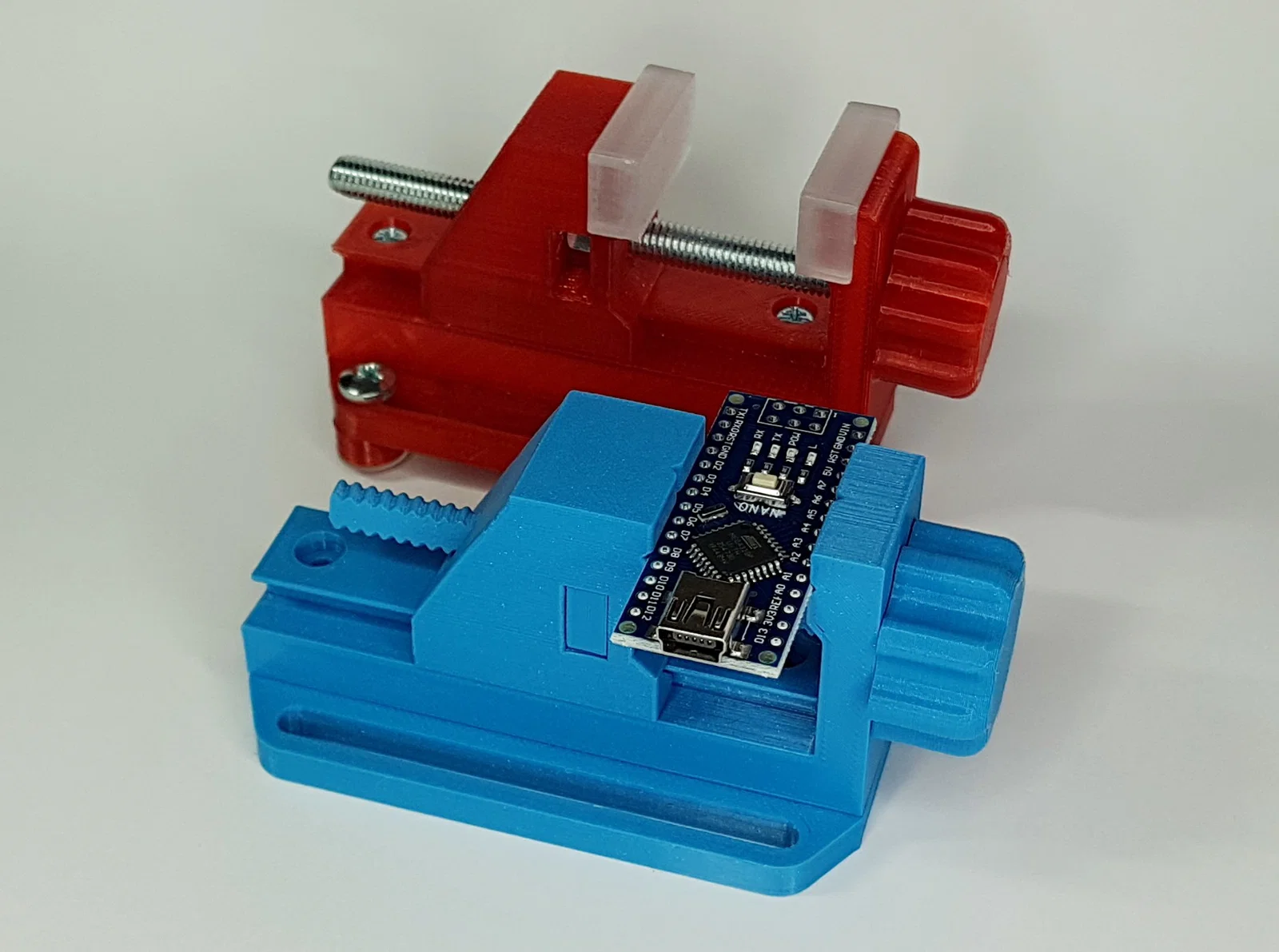

Các bộ phận khác của ê-tô không nằm trong bài đăng này vẫn có thể dùng lại bình thường. Bộ phận duy nhất cần thay thế ngoài ốc và đai ốc là phần ốp ngoài của núm xoay, do hình dáng đầu ốc đã thay đổi để có thể in được.
