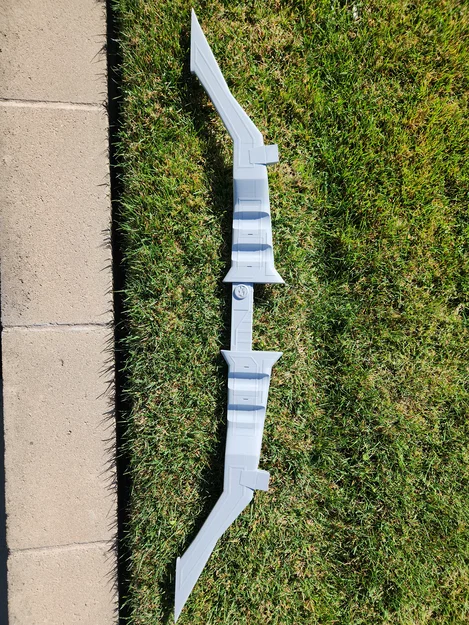

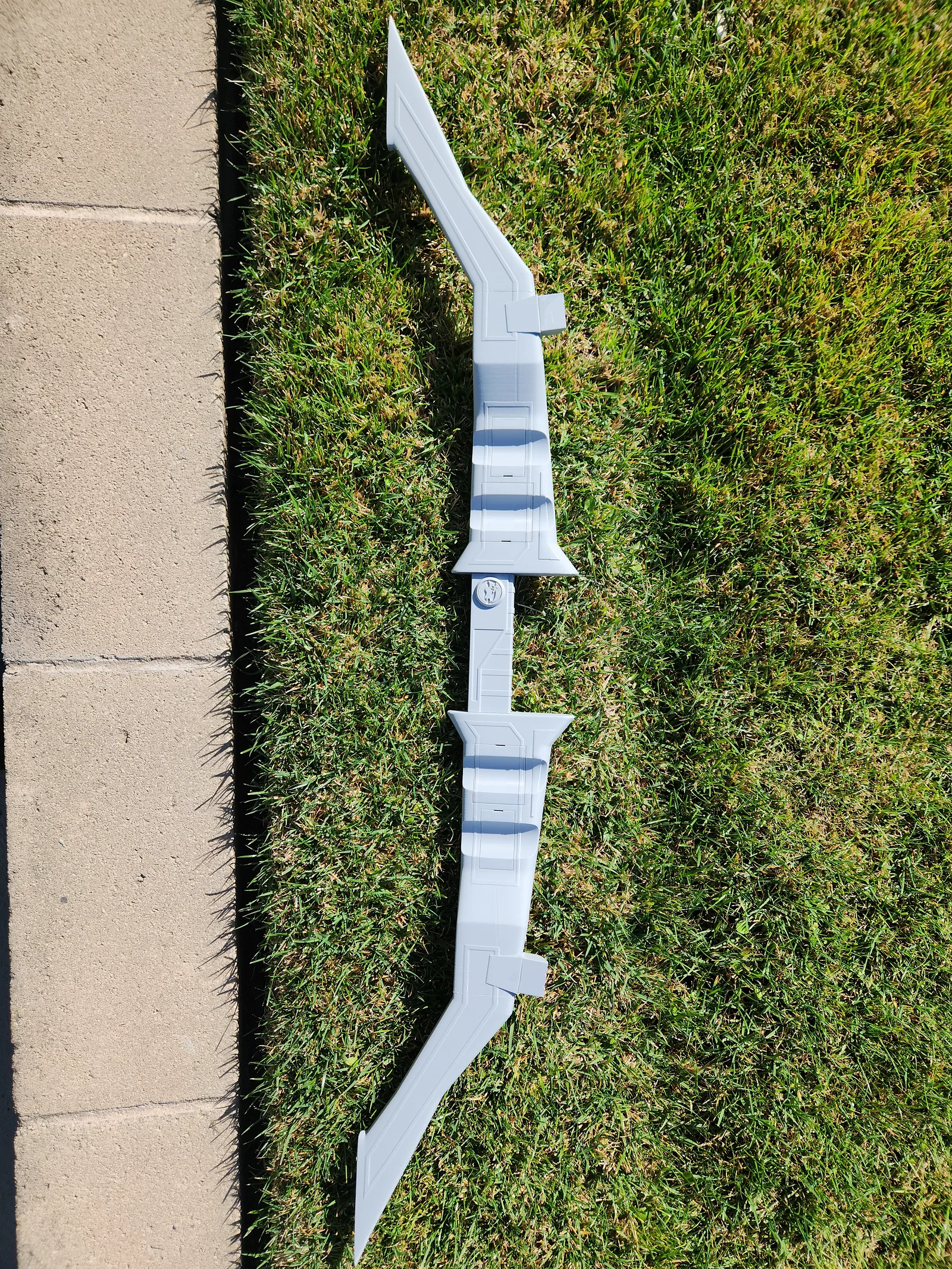

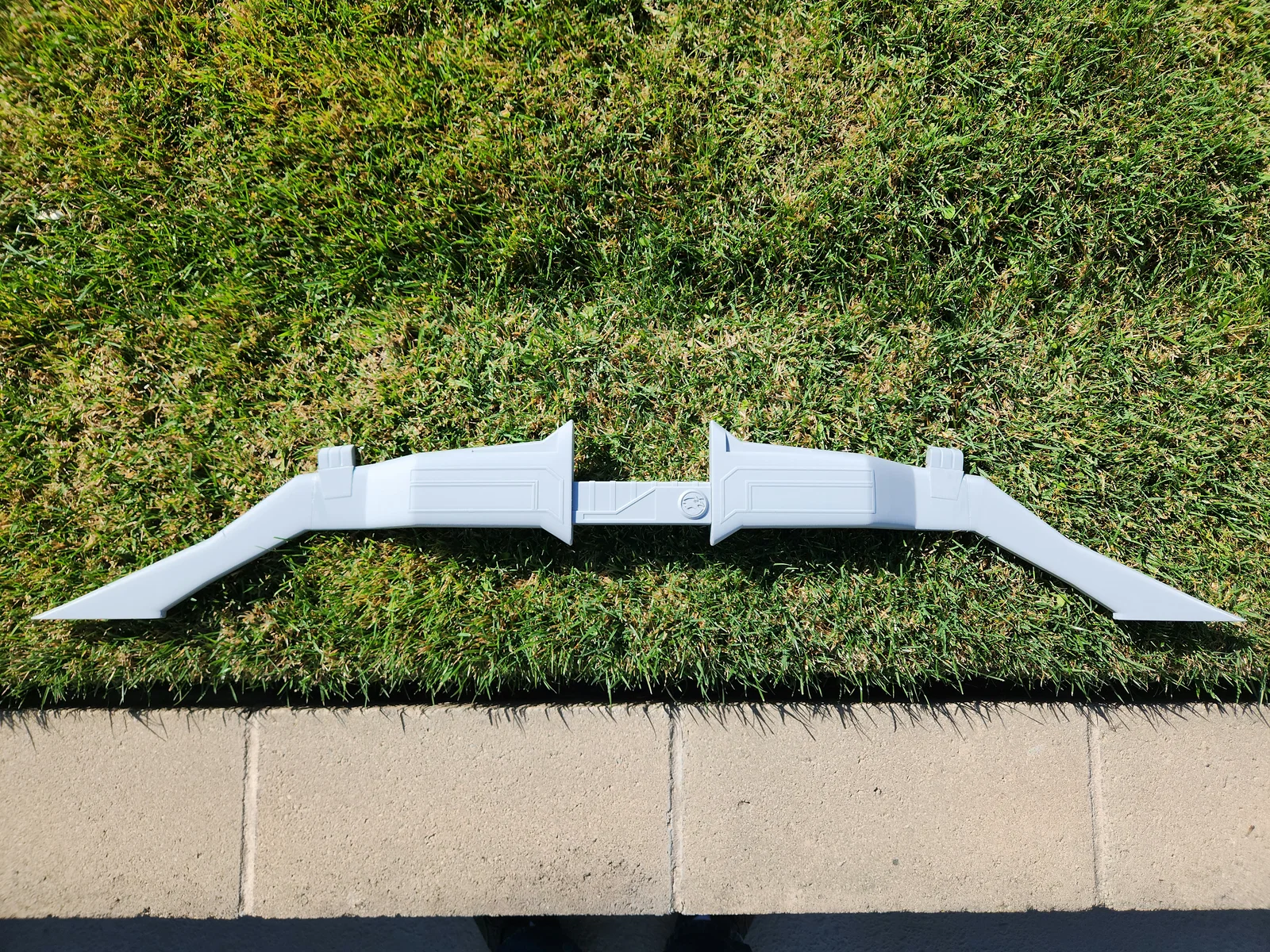

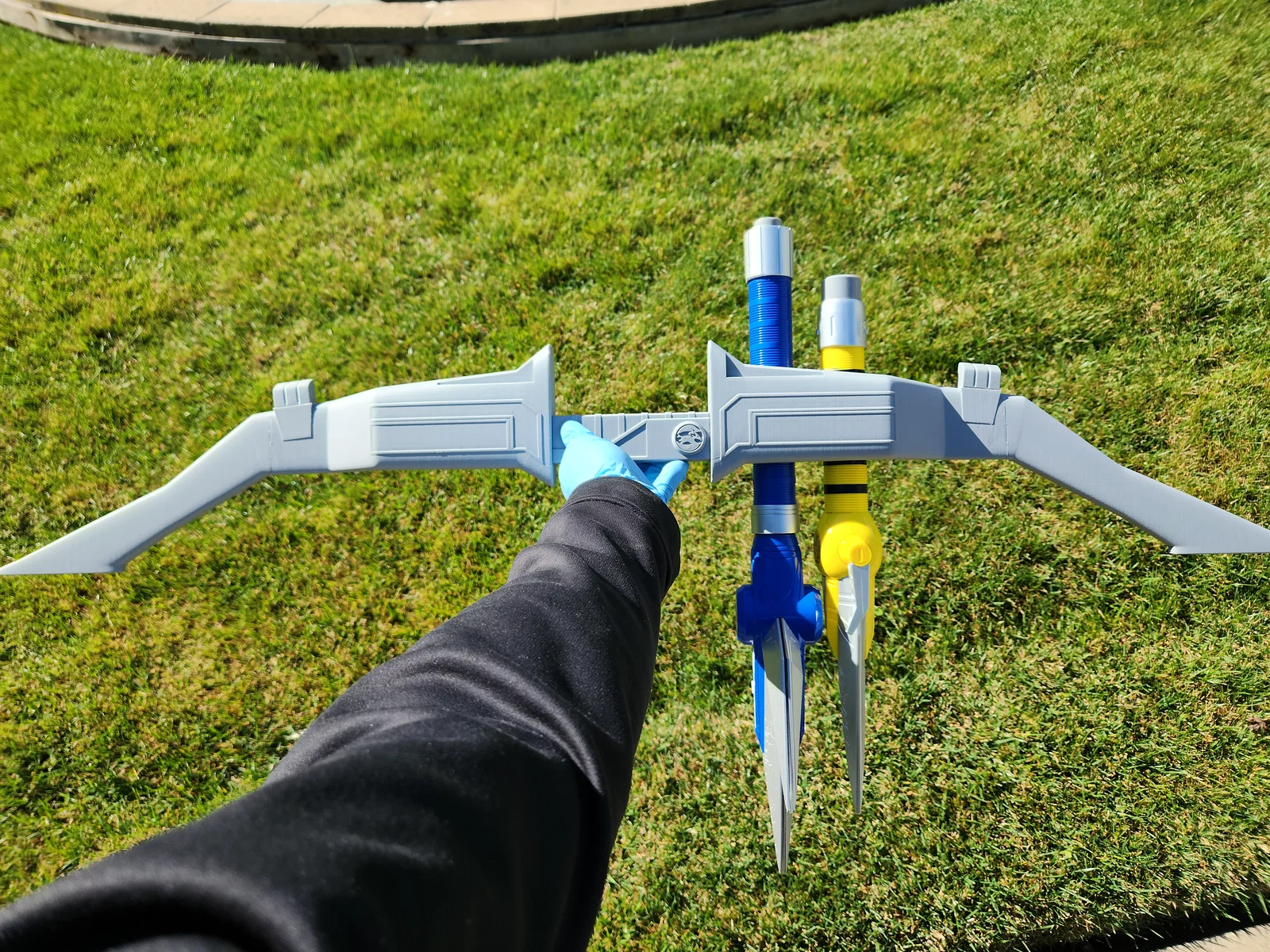

Mô hình Mighty Morphin Power Rangers Power Bow (Tương thích Lightning Collection)

Máy in: Bambulab X1C Nhựa in: Overture PLA

• Thiết lập chung
  • Wall loops: 2
  • Infill: 8%
  • Sparse infill pattern: Gyroid (mình thích dùng kiểu này)
  • Support: Tree (dùng support thường cũng được, nhưng nhớ đừng để tạo support trong các lỗ ở mặt dưới cánh nếu in bản tương thích với LC)
  • Brim Type: Chỉ viền ngoài (để đảm bảo chi tiết bám dính tốt vào bàn in, có thể không cần nếu máy bạn ổn)
• Cánh
  • Infill: 12% (không bắt buộc, mình thích in nặng tay một chút cho chắc chắn)
• Dụng cụ tháo nắp (Cover lifter)
  • Chiều cao lớp in: 0.1 mm

Hướng dẫn in

Trừ phần tay cầm, bạn cần nhân bản và lật ngược (mirror) mọi chi tiết theo trục Y. Bạn sẽ cần:

• 1 tay cầm
• 2 chốt nhỏ
• 2 cánh
• 2 đầu cánh (nếu in bản đã cắt sẵn)
• 2 chốt cánh (nếu in bản đã cắt sẵn)
• 2 móng vuốt
• 2 chốt móng vuốt
• 2 nắp che giáo

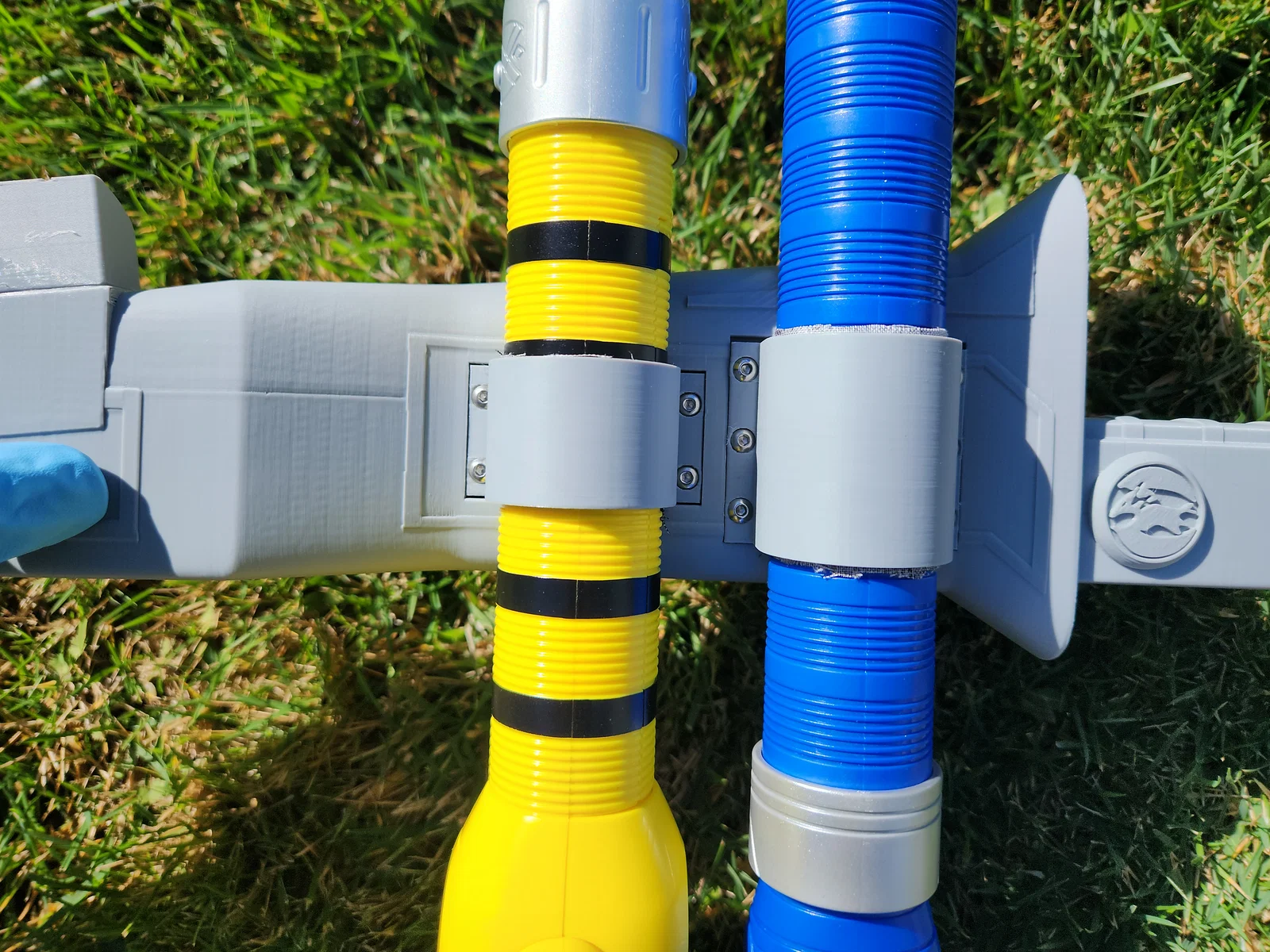

• 2 kẹp giáo
• 2 nắp che dao găm
• 2 kẹp dao găm
• 2 đồng xu
• Cập nhật (nắp chặn cuối): 4 nắp trên, 2 nắp cuối bản rộng, 2 nắp cuối bản hẹp

Hướng dẫn lắp ráp

Vật tư cần thiết cho bản tương thích LC:

• Thanh ren hoặc que gỗ 5/16 inch, cắt dài 14 inch (để tăng độ chắc chắn).

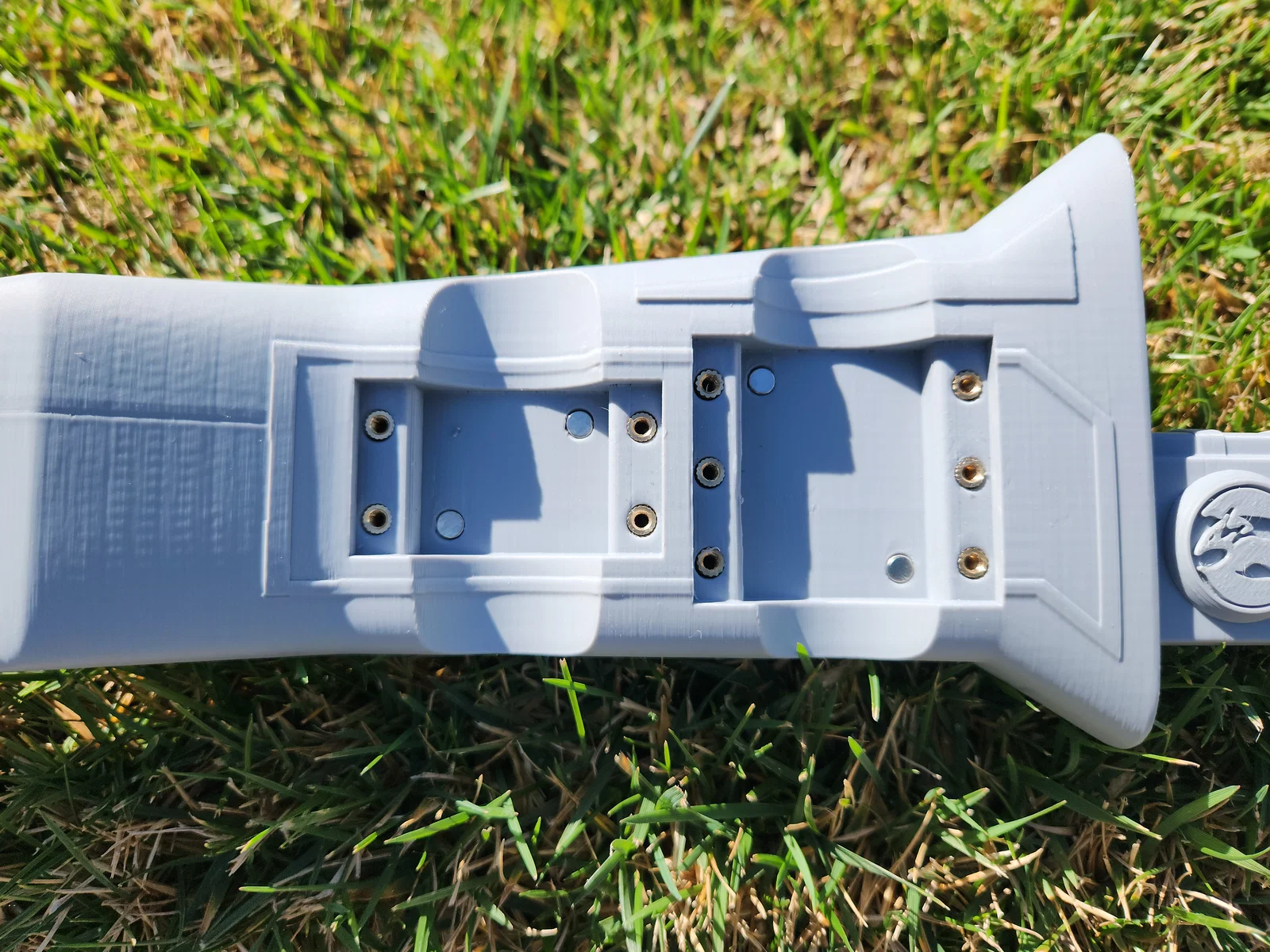

• Brass inserts (ốc cấy đồng): 12 cái M3x6x5 và 8 cái M3x8x5.
• Ốc vít: 12 ốc đầu dù M3x8 và 8 ốc đầu dù M3x10.
• 16 nam châm neodymium 5x3mm để giữ các nắp che.
• Vải (tissu): Dùng để lót bảo vệ lớp sơn của vũ khí LC, các kẹp đã được thiết kế để bù trừ khoảng trống này.

Các đường dẫn không phải là liên kết tiếp thị

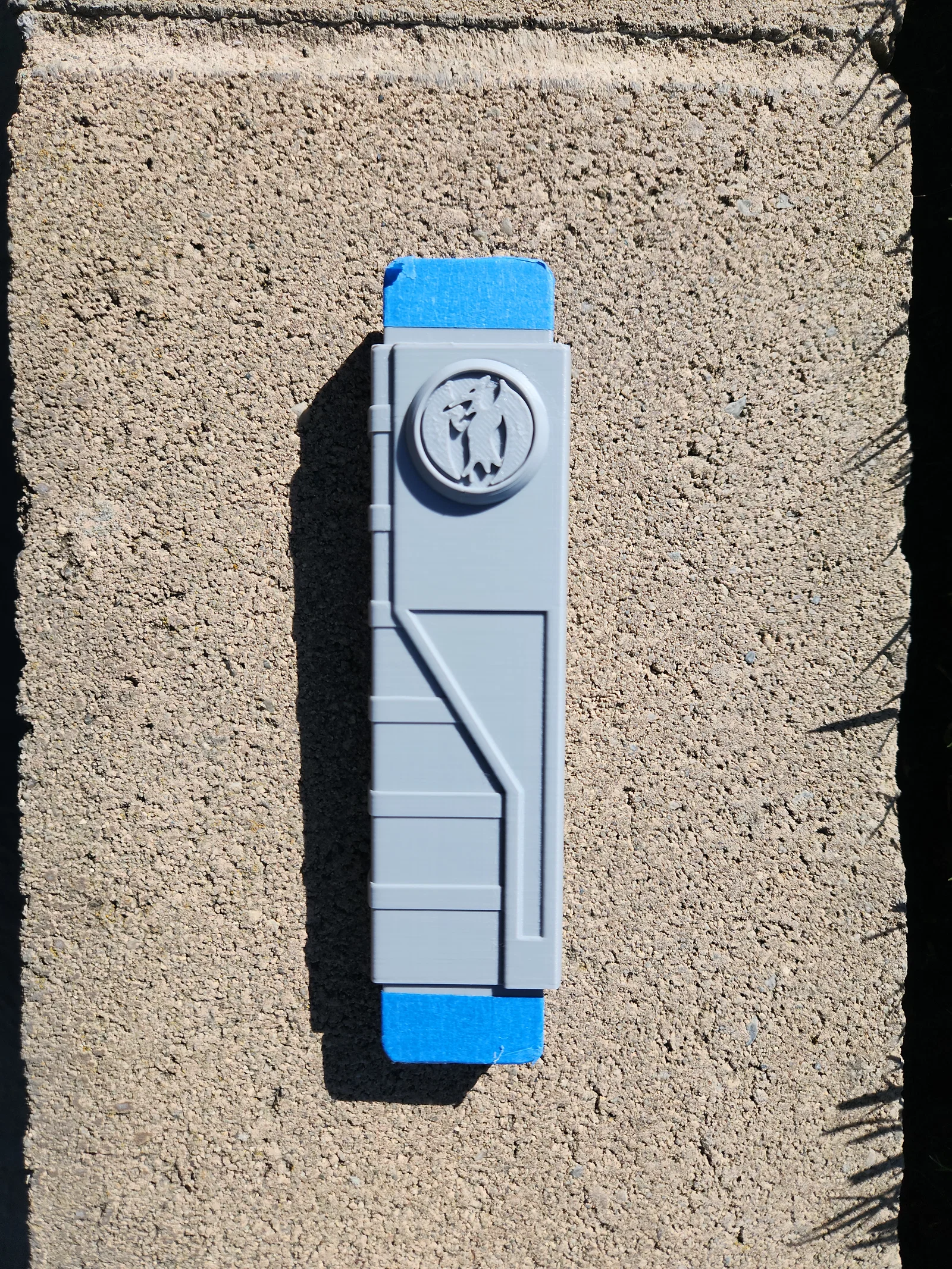

Cánh có 3 phiên bản: bản LC chi tiết, bản không tương thích có chi tiết, và bản không có chi tiết (để tùy biến). Các cánh có thể tháo rời. Dùng băng keo dán quanh chốt ở tay cầm để giữ chặt mà không cần keo dán. Lưu ý hướng mặt Pterodactyl ra phía trước.

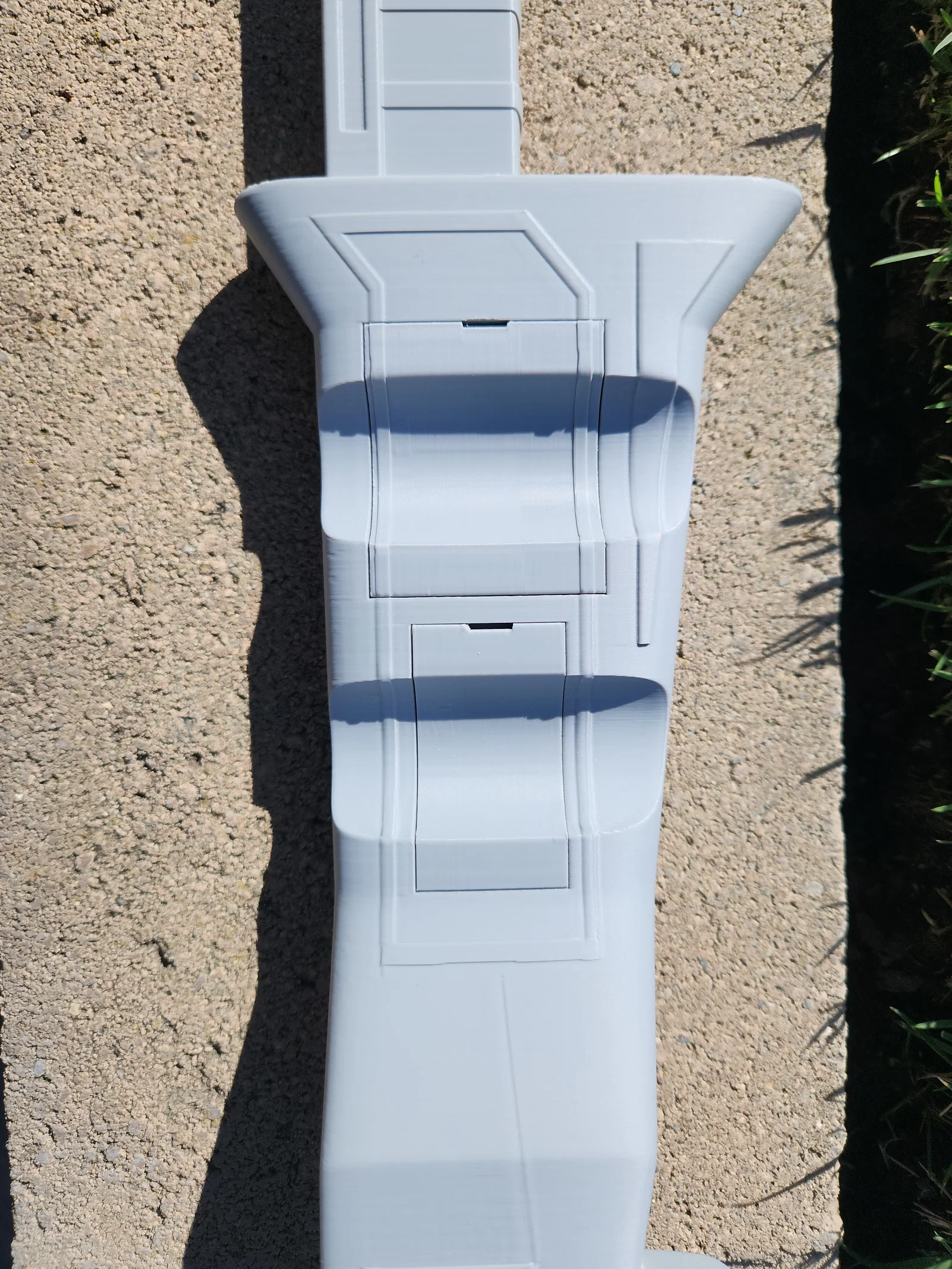

Các chốt được thiết kế khít để đảm bảo kết cấu, có thể cần chà nhám nhẹ. Khi lắp vải lót, hãy dùng một chút keo siêu dính để cố định. Các nắp che có khe nhỏ để dùng vật nhọn lách vào tháo ra. Nhớ căn chỉnh ốc cấy đồng thật thẳng trước khi bắt vít.

Cập nhật mới đã thêm nắp chặn cuối và giá treo tường. Lưu ý khi in giá treo không để support trong các lỗ vít. Nhớ in thử nghiệm trước để kiểm tra kích thước nhé!
