Mô hình đường chạy bi (Marble Run) dùng mô-tơ điện 1

1 hình

Đồ Chơi Khác

Mô hình đường chạy bi (Marble Run) dùng mô-tơ điện

Tác giả Olaf

Lượt tải
162
Lượt thích
51
Lượt coi
1.248

File 5 8 MB

  • motor_cover_1775232425.stlSTL · 51,5 KB
  • lift_gear_backing_plate_1775232425.stlSTL · 140 KB
  • motor_gear_1775232426.stlSTL · 482 KB
  • track_1775232427.stlSTL · 4,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#284908
Danh mục
Đồ Chơi Khác
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

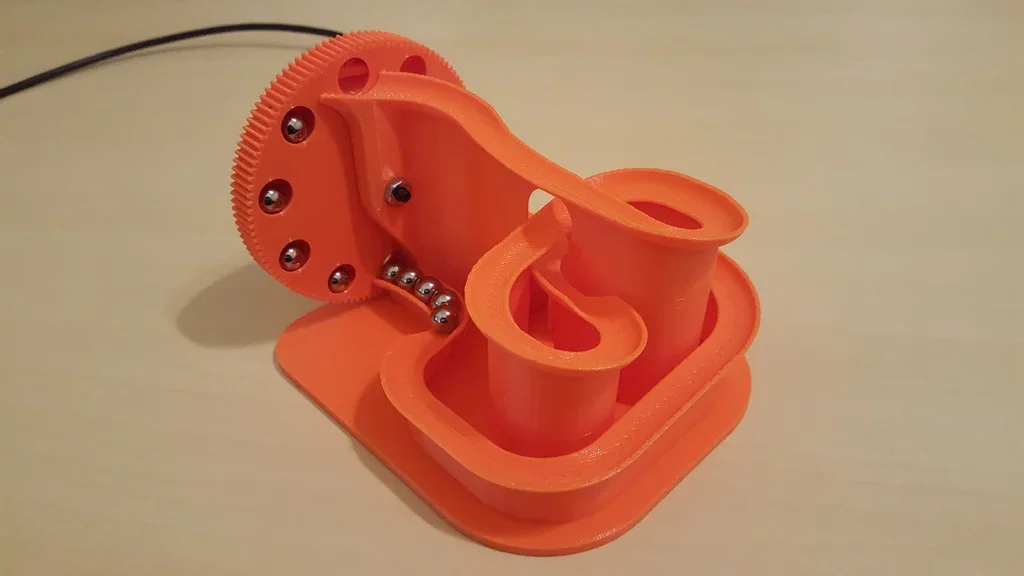

Đây là mô hình đường chạy bi (marble run) tích hợp mô-tơ 5V, có thể cấp nguồn dễ dàng qua cổng USB. Khi lắp ráp, bạn cần taro ren cho các lỗ vít trên nắp mô-tơ để bắt vừa ốc 4-40. Các linh kiện như track, motor_cover, và lift_gear_backing_plate được thiết kế trên Fusion 360, lưu ý bạn có thể cần scale lên 2540% tùy theo cài đặt phần mềm.

Linh kiện cần dùng:

  • Bi sắt 3/8" (9 viên): Link
  • Mô-tơ 5V kèm hộp số (1 cái): Link
  • Cáp USB dài 6 feet (1 sợi): Link
  • Đế giữ dây rút (1 cái): Link

Phần cứng bổ sung:

  • Ốc 4-40 x 1/2" loại đầu trụ (2 con)
  • Ốc 8-32 x 1" loại đầu trụ (1 con)
  • Đai ốc lục giác 8-32 (1 con)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
8 MB
File lớn nhất
4,3 MB
