SAMLA Drybox cho Filamentalist V3

SAMLA Drybox dùng với Filamentalist Rewinder:

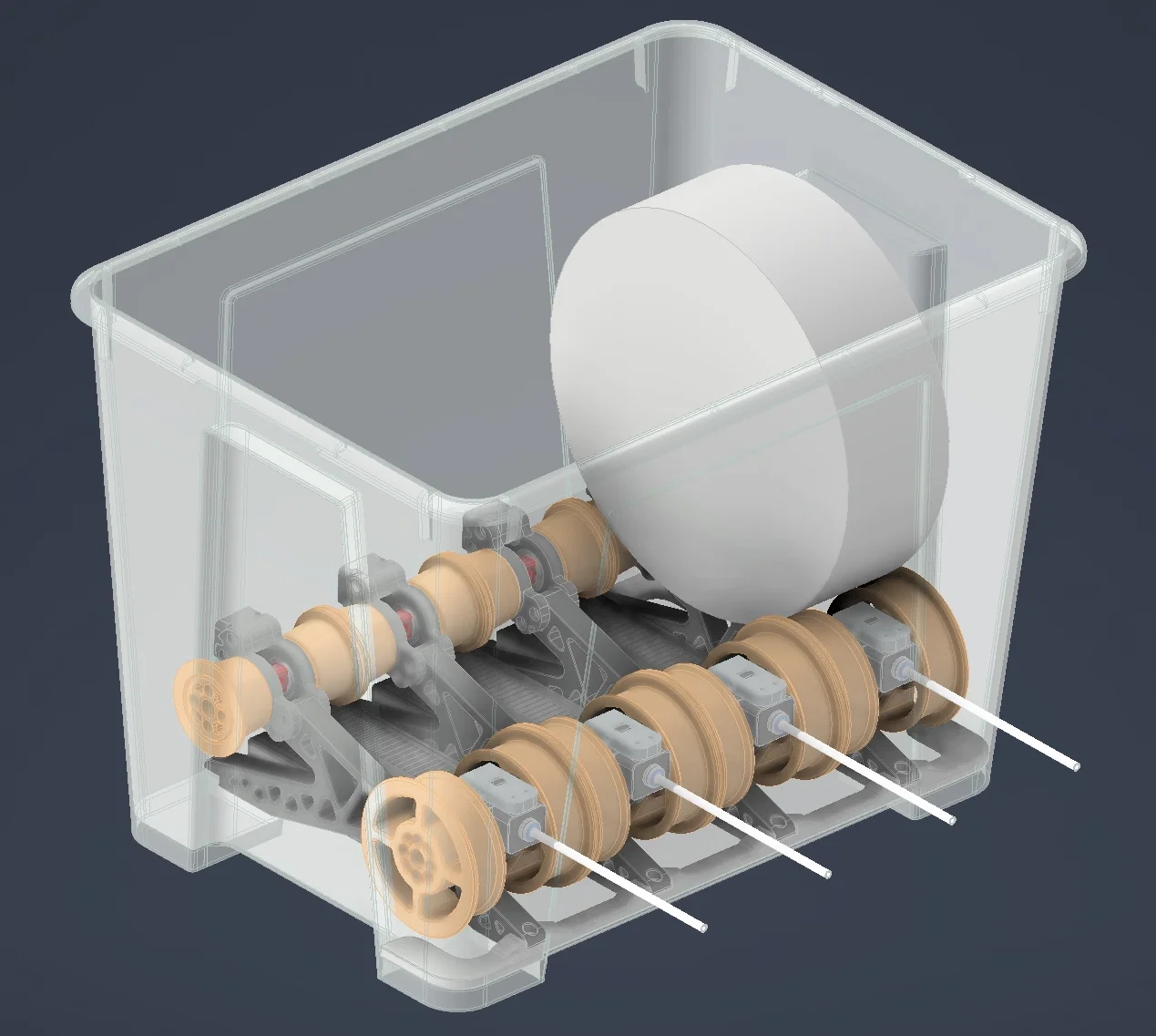

Bộ giá đỡ cho Filamentalist Rewinders gắn bên trong Hộp SAMLA 22L để làm Drybox.

Đã thêm Filamentalist V3! (Đang chờ cập nhật hình ảnh) Khi thử nghiệm V3, mình phát hiện một vấn đề gây khó chịu (ngay cả trên bản F1) đã trở nên nghiêm trọng hơn với thiết kế V3 ban đầu. Do hộp SAMLA có phần chân ở các góc đáy làm cho mặt đáy dễ bị cong võng do tải trọng. Khi nạp đầy cuộn, độ võng này làm các bánh xe cọ xát vào nhau, cản trở việc thu dây. Vấn đề này ít thấy ở bản F1 do chân của rewinder nằm ở mép hộp, nhưng nó vẫn luôn hiện hữu và làm giảm độ tin cậy. Vì lý do đó, ở bản V3 này, mình đã thiết lập các ràng buộc thiết kế sau:

A) Thiết kế chính sẽ giới hạn ở 3 bộ. Việc này tăng khoảng cách giữa chúng để tránh cong võng, đồng thời cho phép dùng cuộn dây rộng hơn. B) Mình giữ nguyên phần thân chính của Filamentalist vì giá đỡ mới sử dụng phần thân giữa 2020. C) Đảm bảo in được hoàn toàn trên bàn in nhỏ và tái sử dụng càng nhiều linh kiện BOM gốc của Filamentalist càng tốt.

Việc dùng 4 bộ có thể khả thi nếu dùng thanh nhôm định hình 2020 để hạn chế độ võng, tiếc là mình không có thanh nhôm dư để thử. Trong tương lai mình có thể tải lên giá đỡ cho 4 bộ, nhưng mình chưa kiểm chứng.

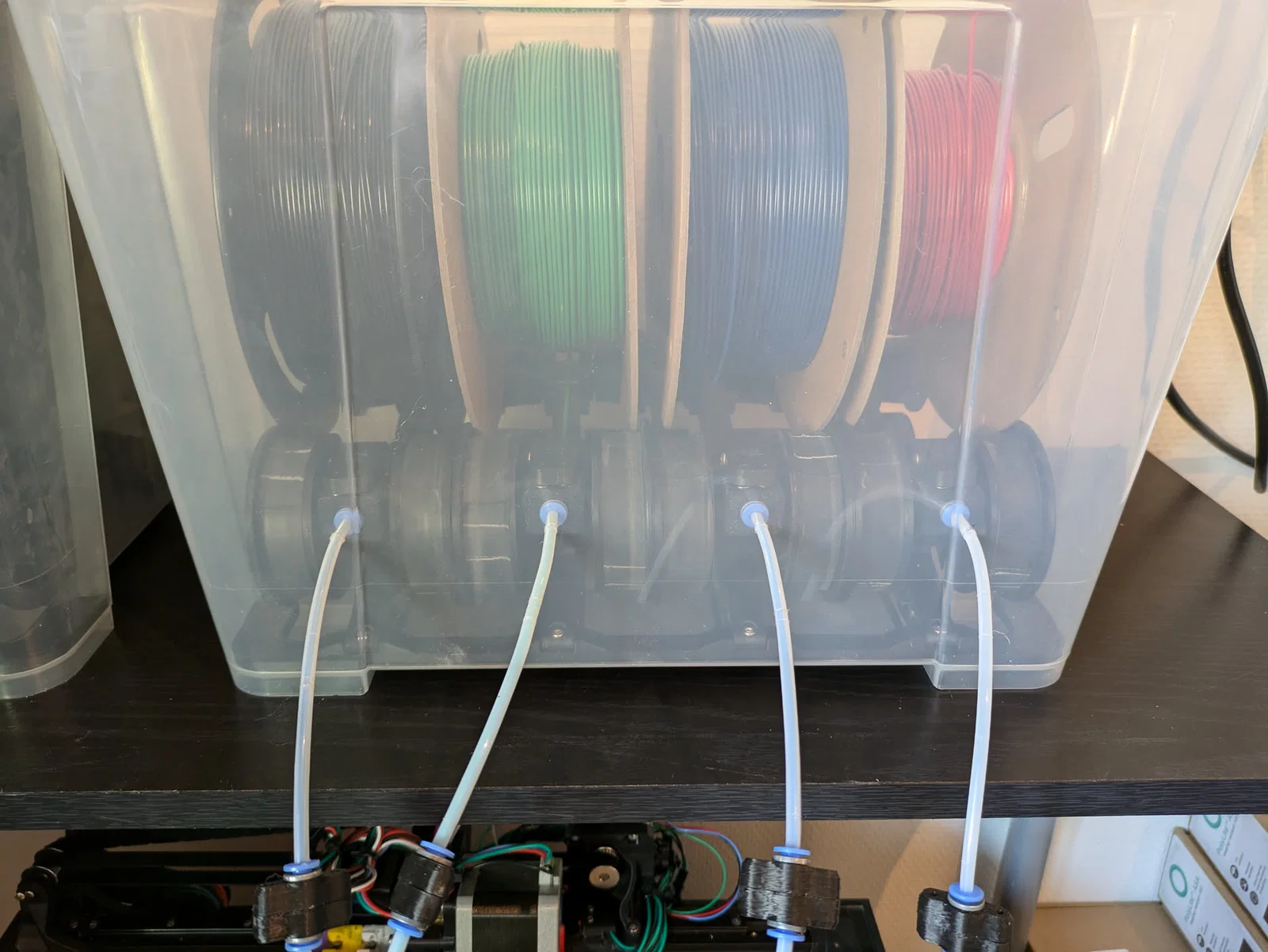

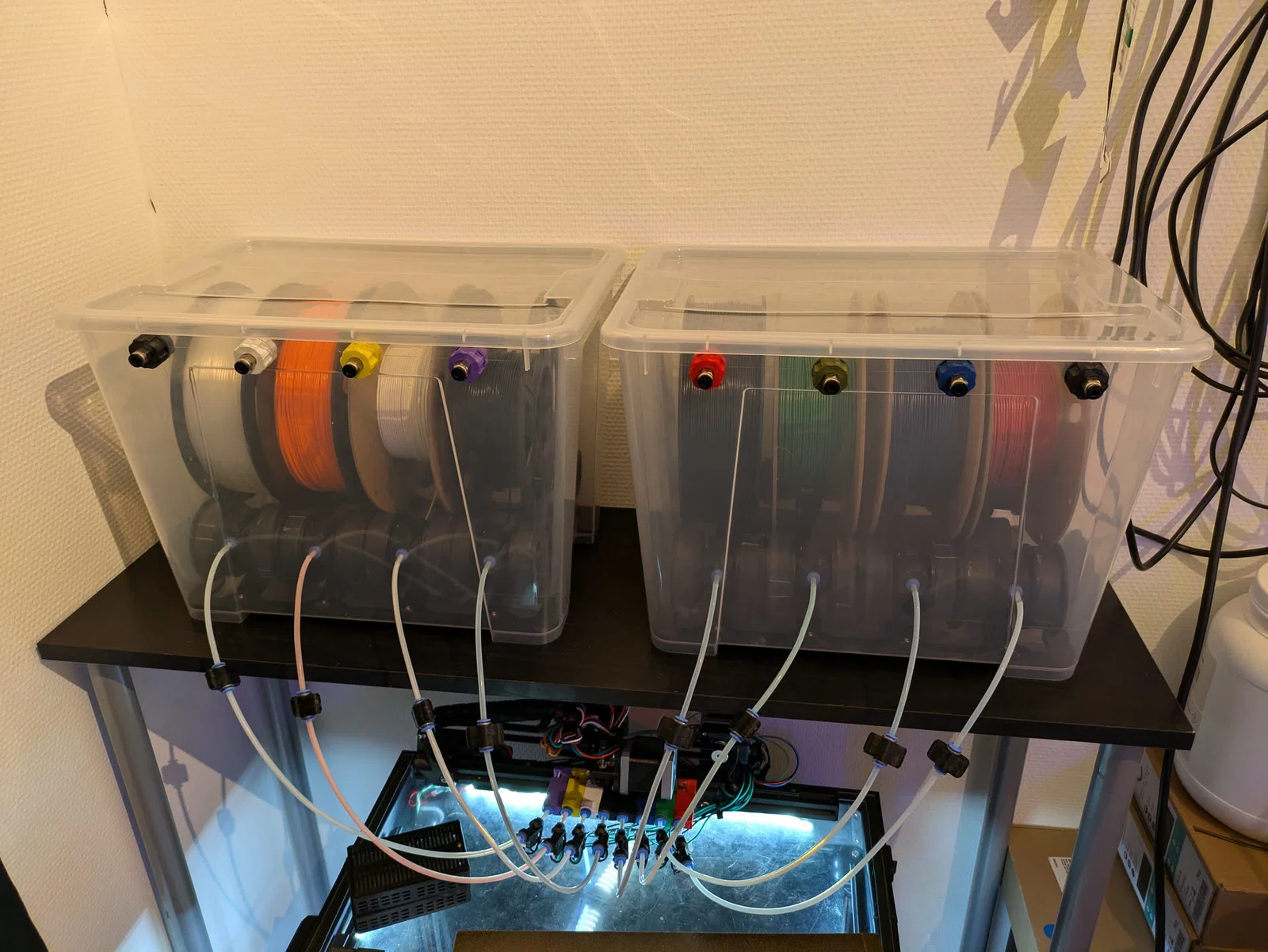

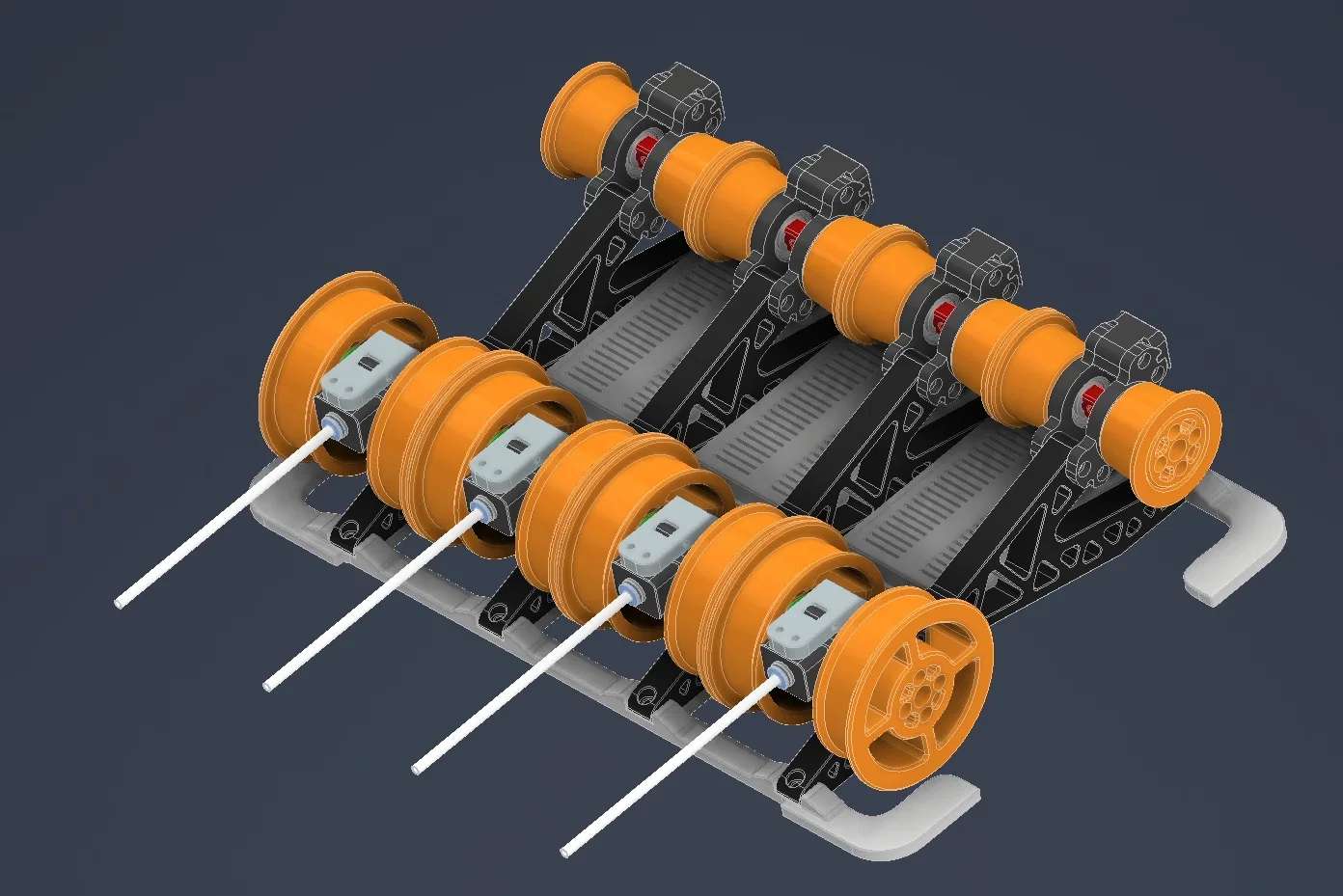

Filamentalist F1 0.2v Bản mod này đã bị xóa khỏi Github của Filamentalist vì gây ra vấn đề, không chỉ với mình mà còn ở các trường hợp khác. Mình vẫn để file ở đây để lưu trữ như bản 1.0 cho những ai đang sử dụng, nhưng mình sẽ không hỗ trợ các vấn đề liên quan sau này. Nếu bạn mới bắt đầu, hãy dùng bản mới nhất! Mình khuyên chân thành là không nên dùng bản F1, ngay cả khi bạn muốn lắp 4 bộ.

Phù hợp với cuộn dây rộng 68mm, khe hở rất sát, chỉ 1mm giữa các bánh xe. Đã kiểm thử với cuộn Sunlu và Polymaker.

Hộp chứa hạt hút ẩm (Desiccant) cho Version 3 Mình muốn cải thiện phần này trong tương lai. Hiện tại nó là bản làm nhanh, dễ in, tốn ít nhựa nhưng chứa được lượng hạt hút ẩm tối đa. Dùng tốt nhưng vì không có nắp nên dễ làm đổ hạt ra ngoài.

Chi tiết:

Cần in những gì:

Mọi thứ được chia vào các thư mục. Phiên bản mới nhất là 3.1 và đây là tất cả những gì bạn cần cho một bản build mới. Hãy chú ý số lượng trong tên file khi cần in nhiều lần.

In mọi thứ trong Version 3.1 Container cho mỗi hộp*. (*bạn không cần nhiều bộ khuôn lấy dấu khoan lỗ cho nhiều hộp)

In mọi thứ trong Version 3.1 Original Refined cho mỗi bộ rewinder*. (*nếu bạn không dùng lại linh kiện cũ) (*dựa trên bản sử dụng bạc đạn 608)

Nếu bạn tái sử dụng bộ rewinder cũ, bạn không cần bất cứ thứ gì trong thư mục Version 3.1 Original Refined, nhưng trong đó có một vài phụ kiện hữu ích. Đa số các chi tiết đã được tối ưu như bo cạnh (chamfer), làm mịn các cạnh sắc và điều chỉnh kích thước. Mình khuyên dùng các file này thay vì file gốc.

Spool tương thích:

Kích thước cuộn tối đa khoảng ~72mm x ~200mm. Tài liệu chính thức nói 74mm nhưng mình thấy kích thước này dễ làm cạnh cuộn cọ vào thành hộp. Đường kính lớn hơn 200mm có thể làm cọ vào nắp hộp.

Phần cứng (Hardware):

Mỗi Hộp (3 bộ):

• M3 x 5mm x 4mm Heat-set Insert: 5
• M3 x 8mm FHCS: 5

Mỗi Rewinder (Bản Refined):

• Bạc đạn 608: 4
• Bạc đạn 688: 1
• Bạc đạn một chiều HF081412: 1
• Trục/chốt 8mm x 50mm: 1
• O-Ring (Metric 3.5x20 hoặc AS568 size 211): 2
• ECAS04: 1
• Lò xo (6mm OD, 0.6mm dây, 7.5mm khi nén, 15mm tự do): 1
• Dây chun/Silicon: 2
• Ống PTFE 4mm: 1
• M3 x 30mm SHCS: 1
• M3 x 12mm SHCS: 2
• M3 x 12mm FHCS: 2
• M3 x 8mm FHCS: 14
• M3 x 5mm x 4mm Heat-set Insert: 1
• M3 Washer: 1

Lời cảm ơn:

Mình đã sử dụng Center Roller by theminjus cho các file V1 và V2, giúp lắp bạc đạn một chiều không cần dụng cụ. Hiện tại mình đang dùng giá treo ẩm kế từ tính và nó rất vừa vặn!
