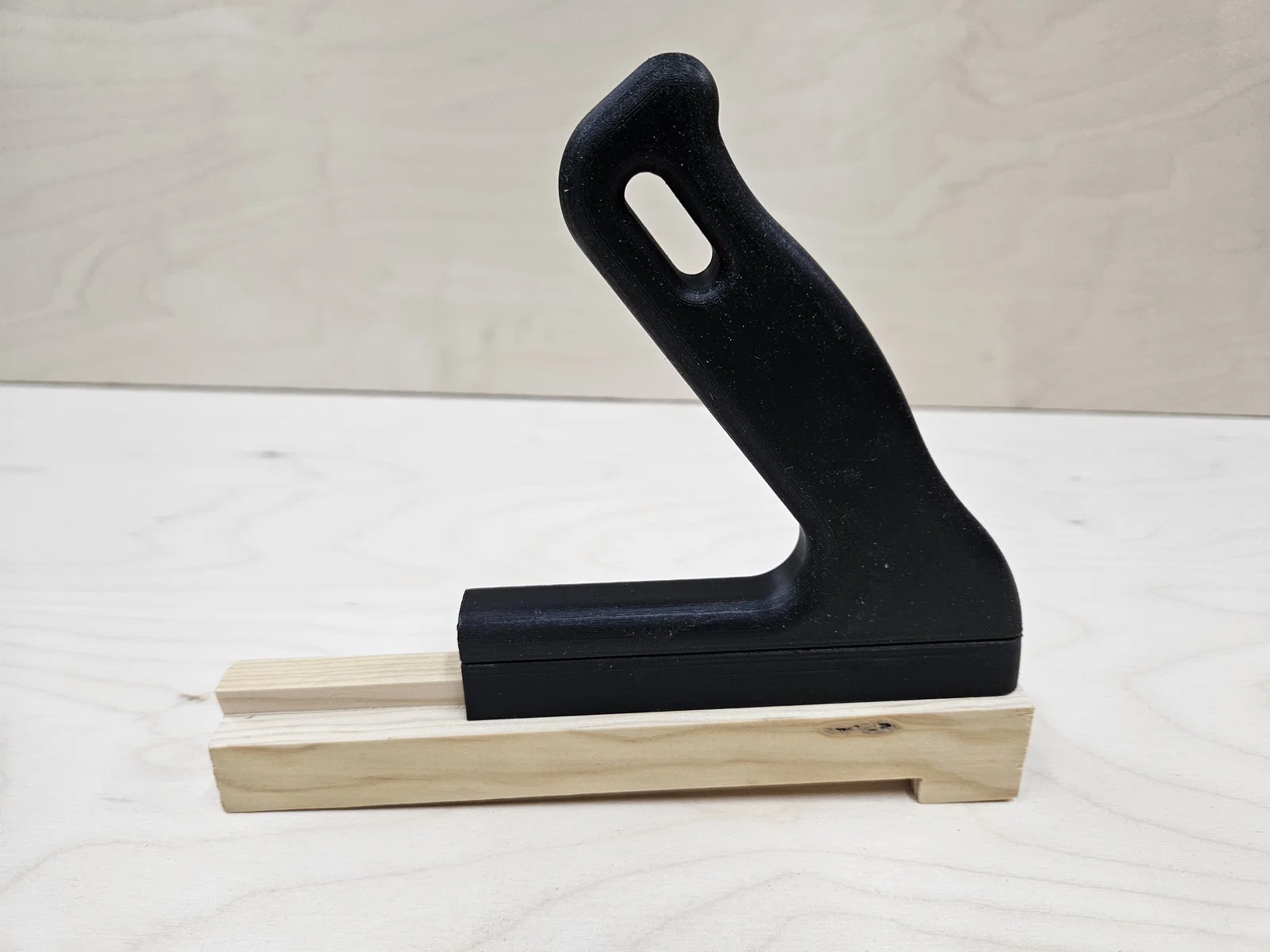

Tay cầm khớp đuôi én cho khối đẩy gỗ (Dovetail Push Block Handle)

Giới thiệu

Tôi muốn làm một khối đẩy (push block) dùng vật liệu hy sinh với phần tay cầm có thể tái sử dụng, giúp việc sản xuất hàng loạt các khối gỗ hy sinh trở nên dễ dàng hơn đồng thời tiết kiệm vật liệu. Tôi nghĩ mẫu tay cầm khớp đuôi én (dovetail) này giải quyết được các vấn đề đó.

Tính năng

• Thay đổi nhanh chóng - chỉ cần trượt khối gỗ ra khi nó đã bị hỏng hoặc nếu bạn cần độ dày khác nhau tùy theo tình huống.
• Không cần ốc vít nên không lo va chạm vào lưỡi cắt. Các loại tay cầm khác thường phải bắt vít từ dưới lên.
• Dễ dàng sản xuất hàng loạt. Chúng cũng tốn ít vật liệu hơn và tiết kiệm diện tích cất giữ. Bạn có thể làm sẵn nhiều cái với các độ rộng và chiều cao khác nhau, sau đó gắn tay cầm vào khối cần dùng một cách nhanh chóng.

In ấn

Mô hình được chia làm hai phần để đạt bề mặt in tối ưu nhất. Khuyên dùng keo Epoxy để dán hai phần này lại với nhau. Bạn nên dùng hỗ trợ (supports) để phần bo tròn của tay cầm được mượt mà, dù chỉ cần một lượng nhỏ.

Lắp ráp

Tháo phần hỗ trợ ra, sau đó phết keo Epoxy vào rãnh trên cùng của phần khớp đuôi én. Ép hai mảnh lại với nhau và dùng băng dính cố định cho đến khi keo khô.

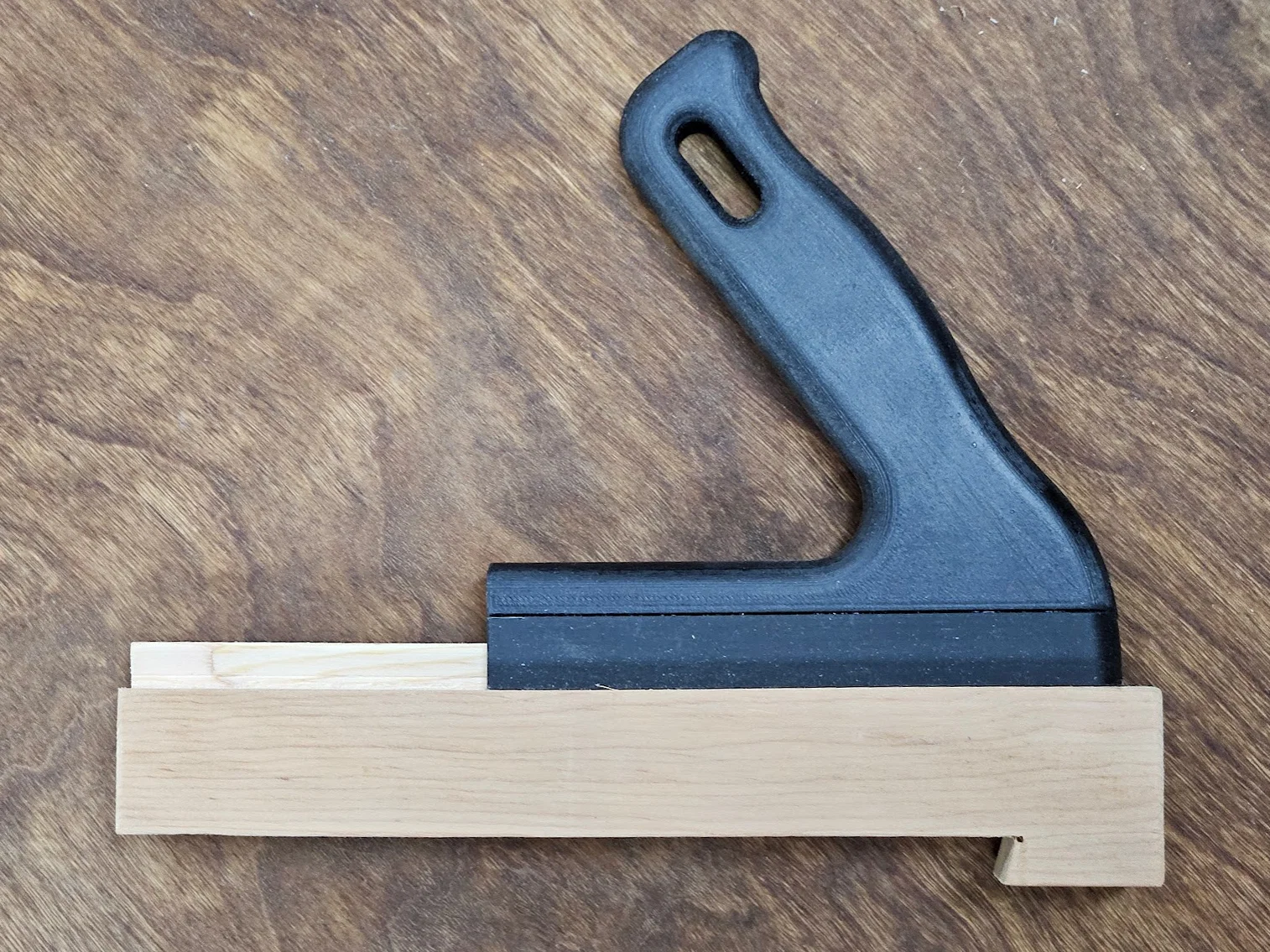

Khối gỗ hy sinh

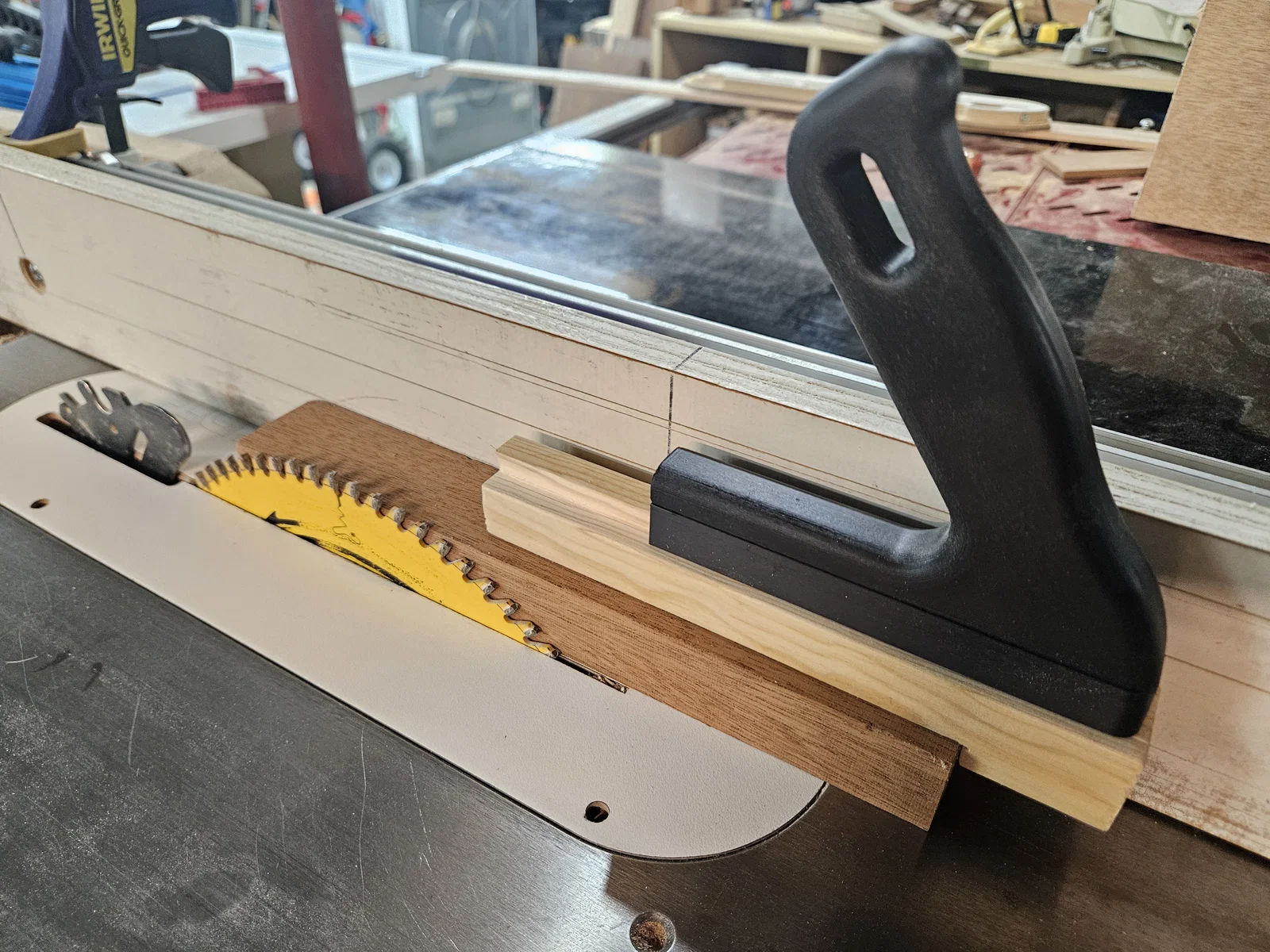

Bạn có thể thực hiện việc này bằng máy cưa bàn hoặc bàn phay (router table) với mũi phay dovetail Matchfit. Bàn phay sẽ giúp căn chỉnh dễ dàng hơn để đạt độ khít hoàn hảo, nhưng tôi đã cắt bằng cưa bàn, chỉ cần di chuyển thanh dẫn vài lần là có độ khít ưng ý. Nếu dùng cưa bàn, cách dễ nhất là cắt các góc nghiêng trước, sau đó tỉa phần vai 90 độ để khớp khít hoàn toàn.

Bạn có thể xẻ một thanh gỗ dài rồi cắt thành nhiều đoạn nhỏ để làm sẵn một lúc nhiều khối gỗ.

Bạn có thể in thêm dưỡng đánh dấu khớp đuôi én để căn chỉnh thanh dẫn cưa dễ dàng hơn. Hãy cắt dư ra một chút rồi điều chỉnh dần cho đến khi vừa khớp.

Bước tùy chọn

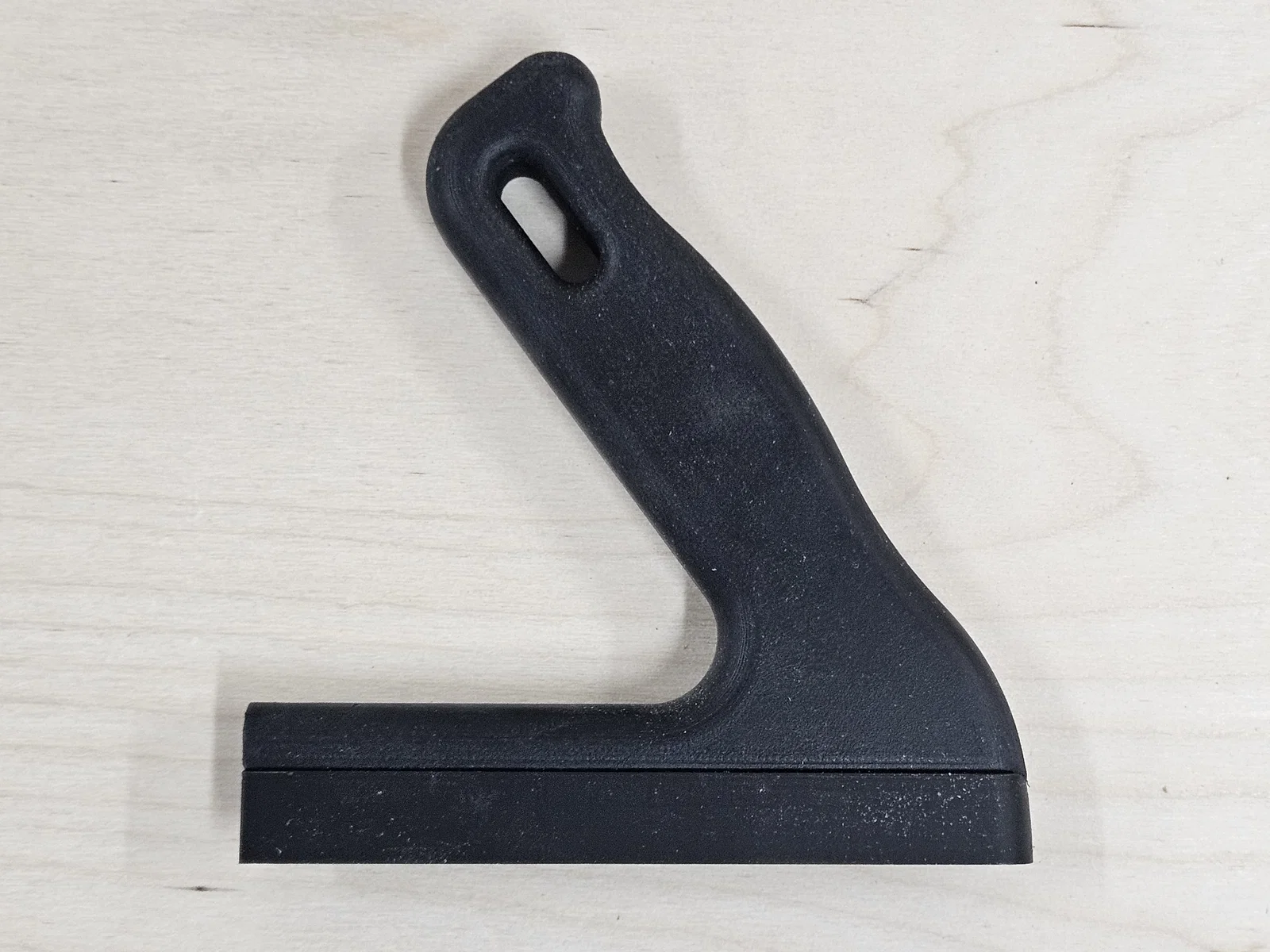

Sau khi chà nhám mịn, tôi đã chọn phun thêm một lớp Plastidip để tạo độ bám dính như cao su, giúp cầm nắm chắc chắn hơn.
