Núm vặn cho đồ gá (Jigs) trong xưởng mộc

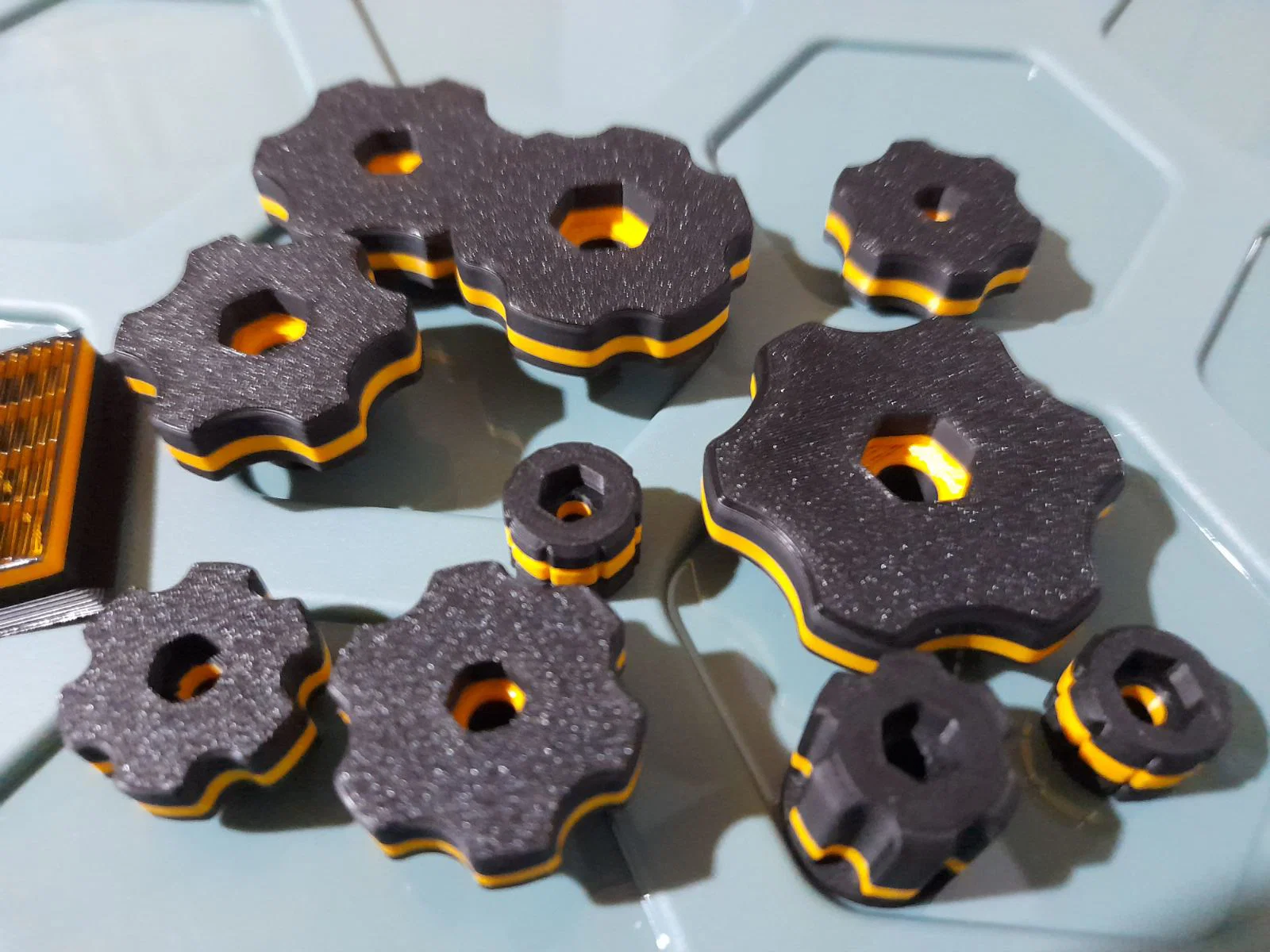

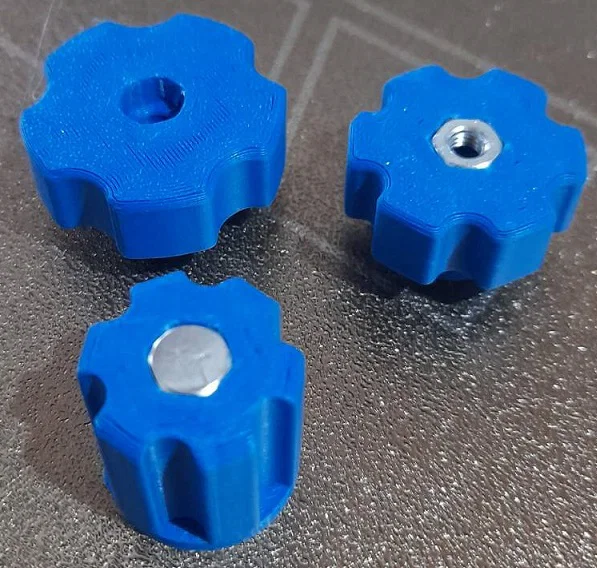

Trong xưởng mộc, tụi mình thường cần các loại núm vặn để hoàn thiện các món đồ gá (jigs). Mấy món này mua ngoài tiệm thì đắt quá, nên mình quyết định tự in bằng máy in 3D Bambulab A1 của mình luôn.

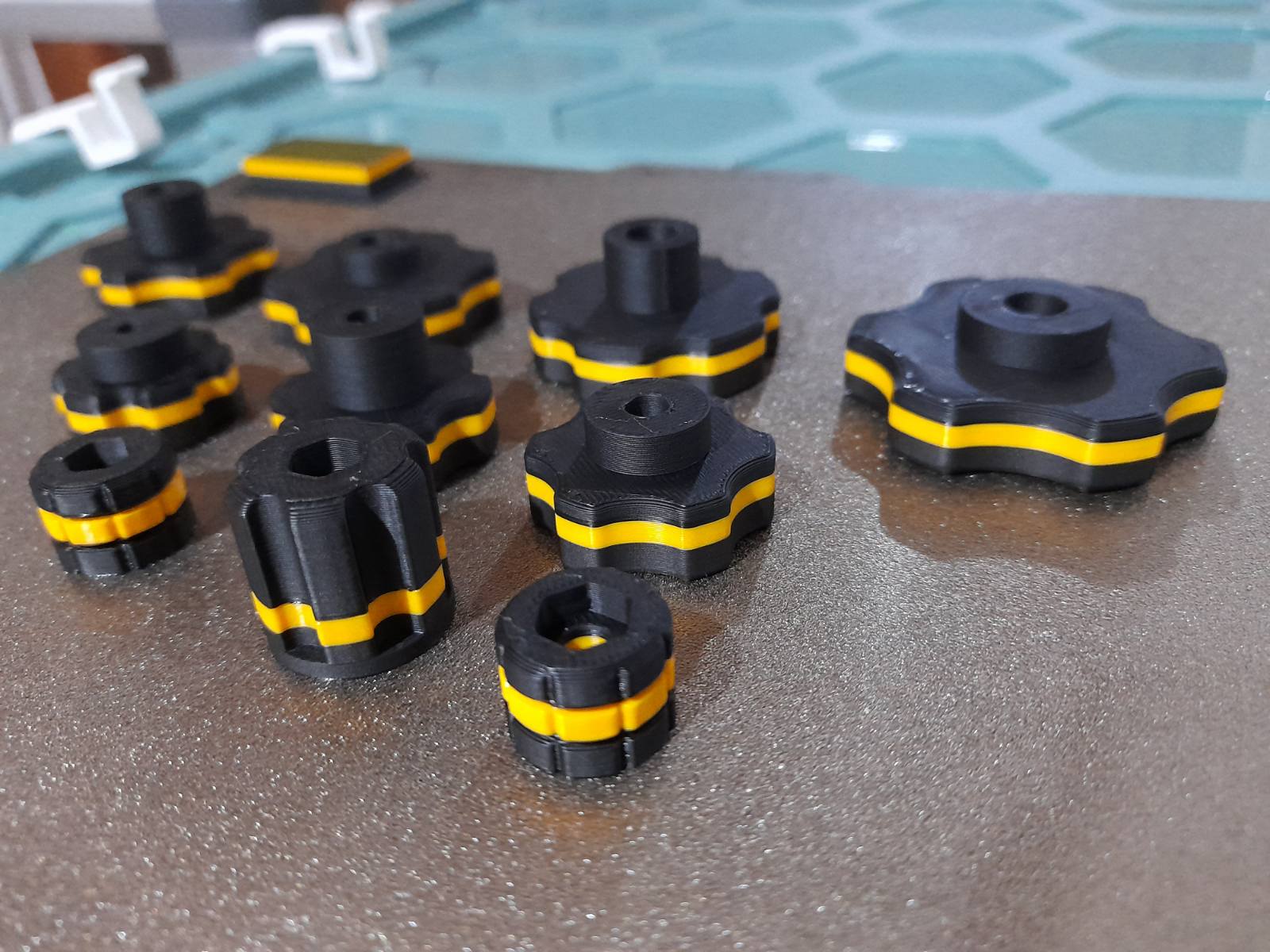

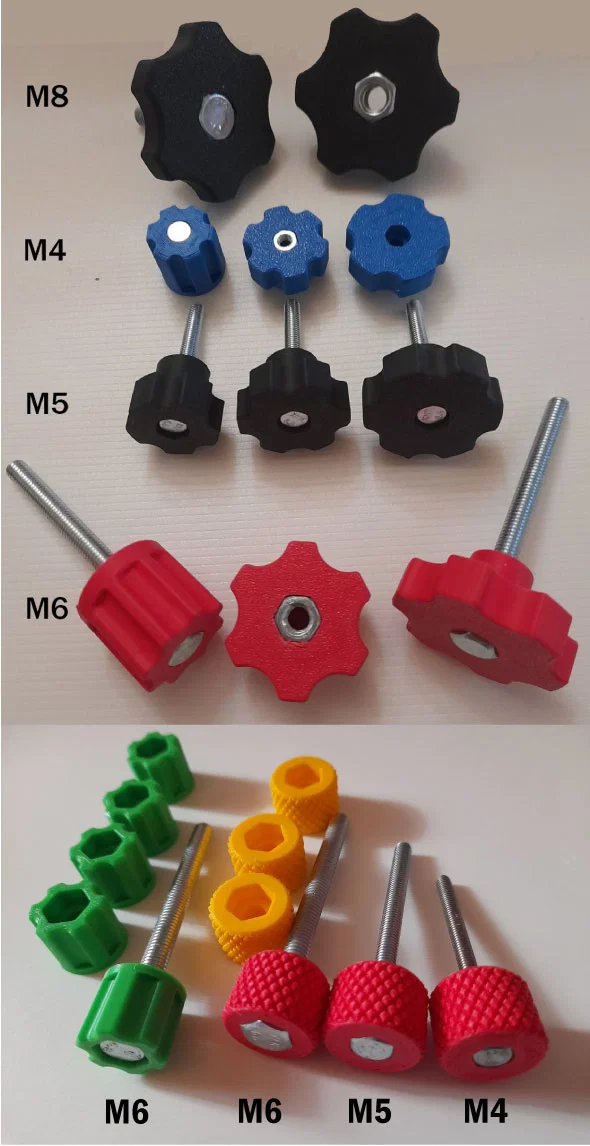

• Đã thêm núm cho bu lông hoặc đai ốc hệ mét M4 với 3 đường kính thân khác nhau - D20, D25, D30.
• Đã thêm núm cho bu lông hoặc đai ốc hệ mét M5 với 3 đường kính thân khác nhau.

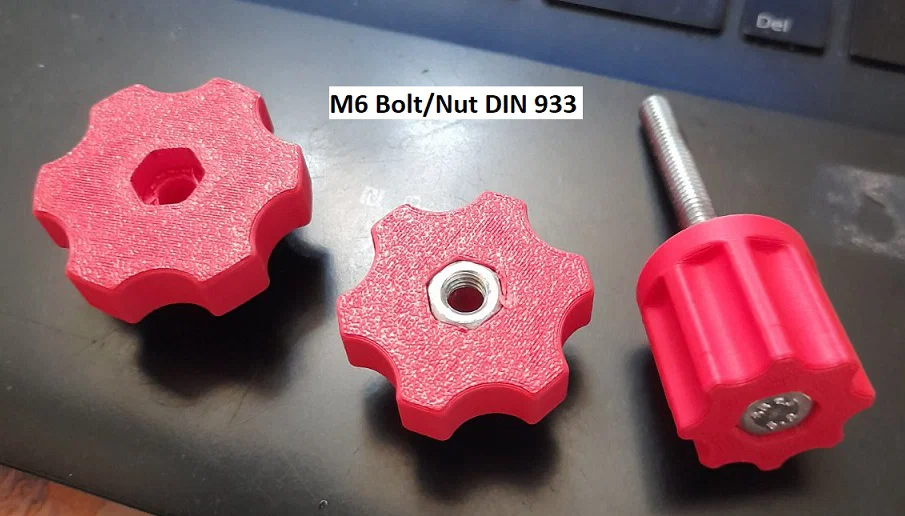

• Đã thêm núm cho bu lông hoặc đai ốc hệ mét M6 với 3 đường kính thân khác nhau - D25, D35, D40.

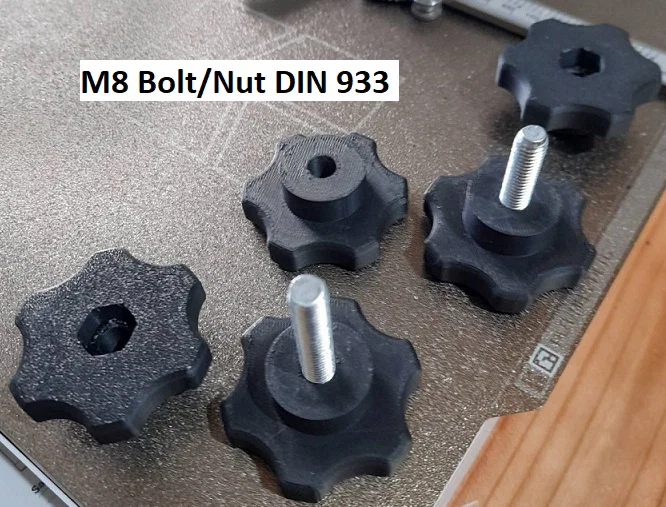

• Đã thêm núm cho bu lông hoặc đai ốc hệ mét M8.
• Đã thêm núm cho bu lông hoặc đai ốc hệ mét M6 đường kính thân: 18mm.

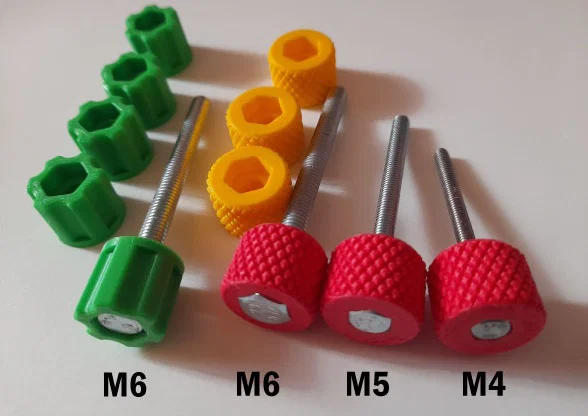

• Đã thêm các loại núm có khía (Knurled) cỡ nhỏ: M6, M5, M4 đường kính thân: 20mm.

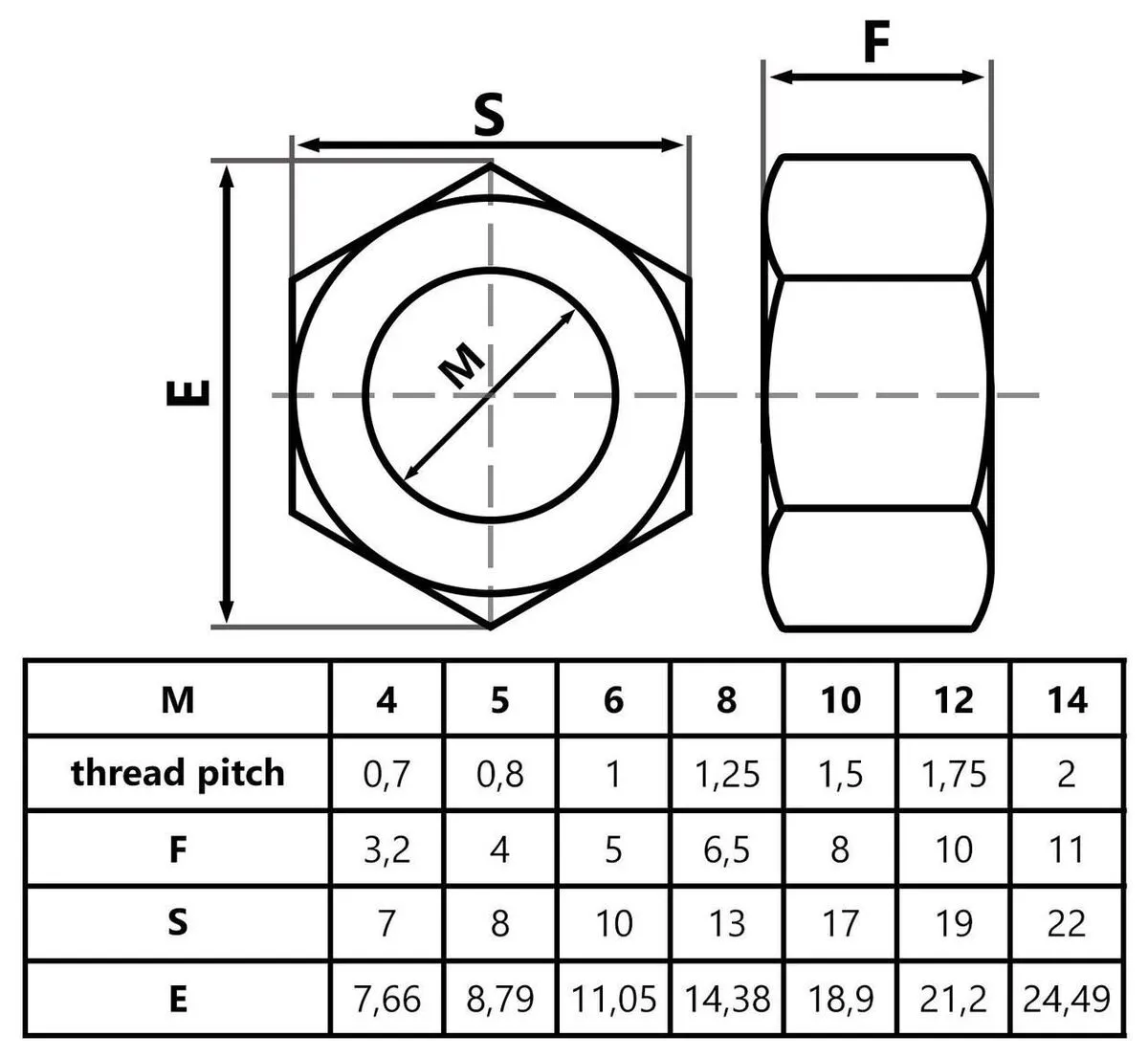

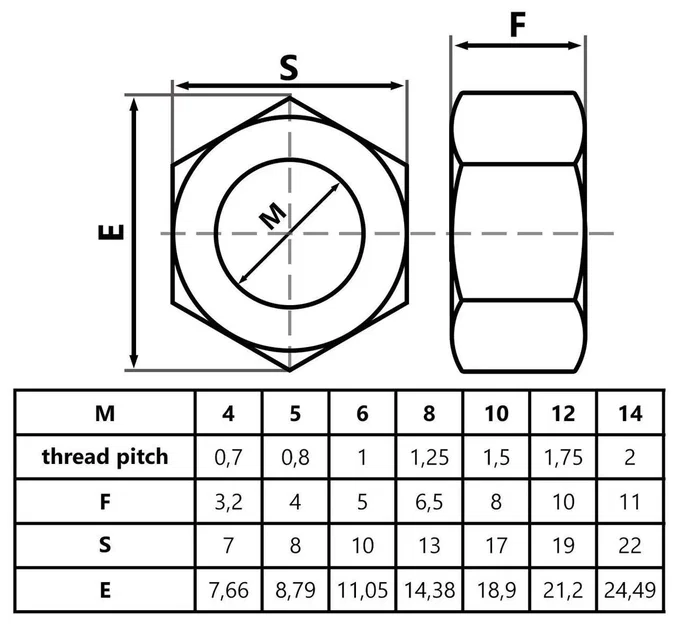

Tất cả bu lông/đai ốc mình sử dụng đều theo tiêu chuẩn hệ mét: DIN 933.

CẢNH BÁO: Hãy TẮT chế độ Support trong phần mềm slicer của bạn. Tuyệt đối không dùng Support nhé.

Tất cả các file đều được chỉnh sửa và thiết kế dựa trên kỹ thuật từ video bên dưới. Mình đã thử qua và xác nhận là nó hoạt động cực kỳ ổn.

Mình có đính kèm các file FreeCAD cho các loại núm M5, M6, M8 để anh em dễ dàng chỉnh sửa đường kính phần đế. Mọi người xem hướng dẫn trong các hình bên dưới nhé. Anh em cần cài đặt phần mềm FreeCAD trên máy tính. FreeCAD là phần mềm mã nguồn mở và hoàn toàn miễn phí.

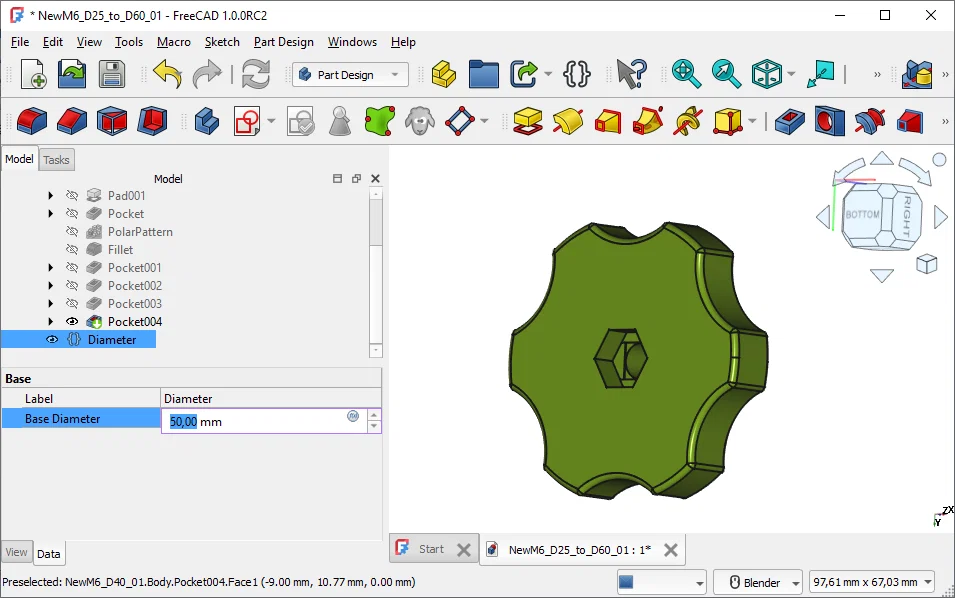

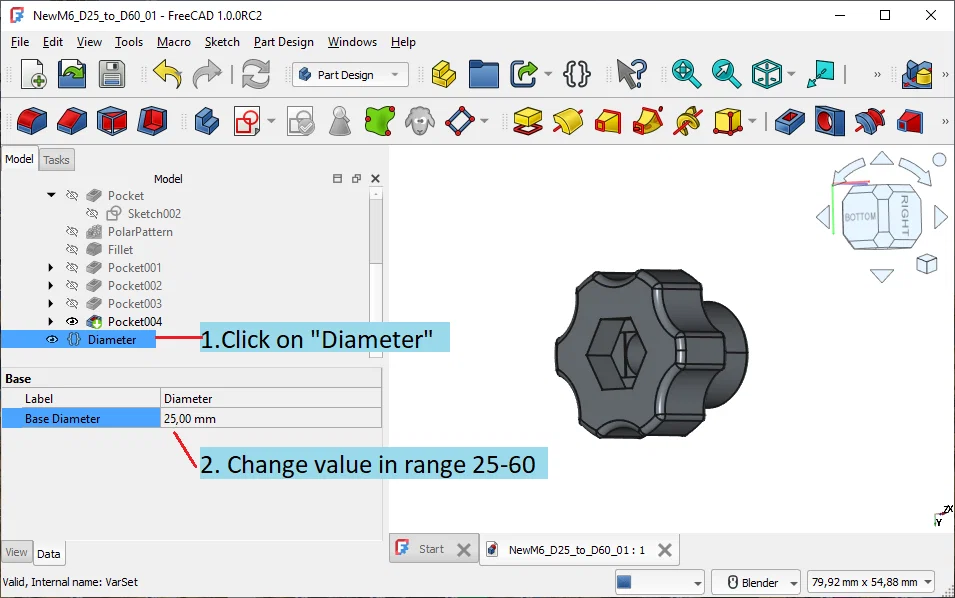

Cách làm: Mở file FreeCAD, nhấp vào dòng chữ “Diameter”. Trong phần Data, thay đổi giá trị đường kính rồi nhấn Menu - Recompute hoặc nhấn chuột vào vùng trống trên màn hình là xong.

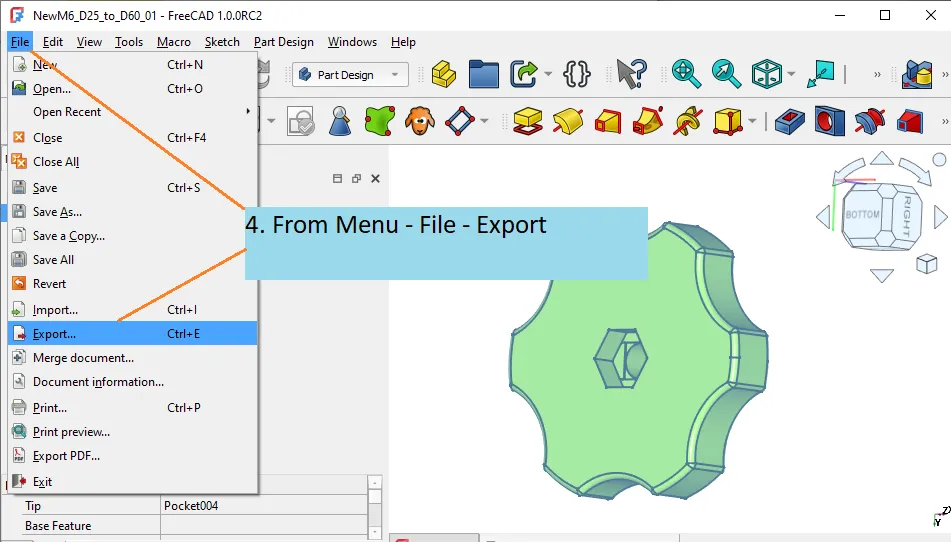

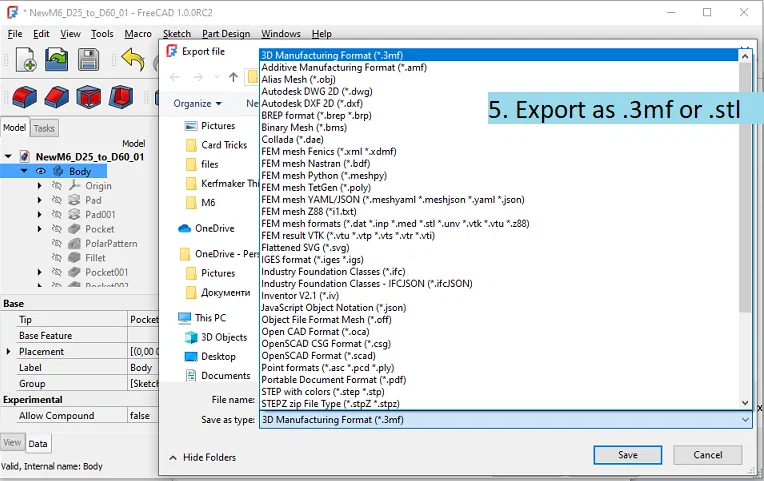

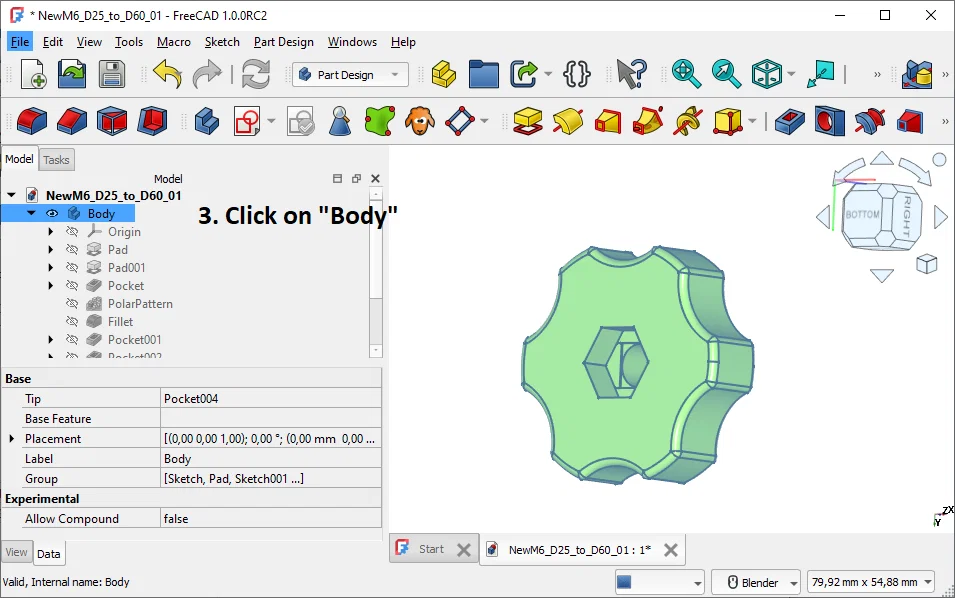

Nếu đã ưng ý với kích thước mới, anh em chọn vào phần “Body” rồi vào Menu - Export. Chọn định dạng file phù hợp cho máy in của bạn (thường là .3mf hoặc .stl).
