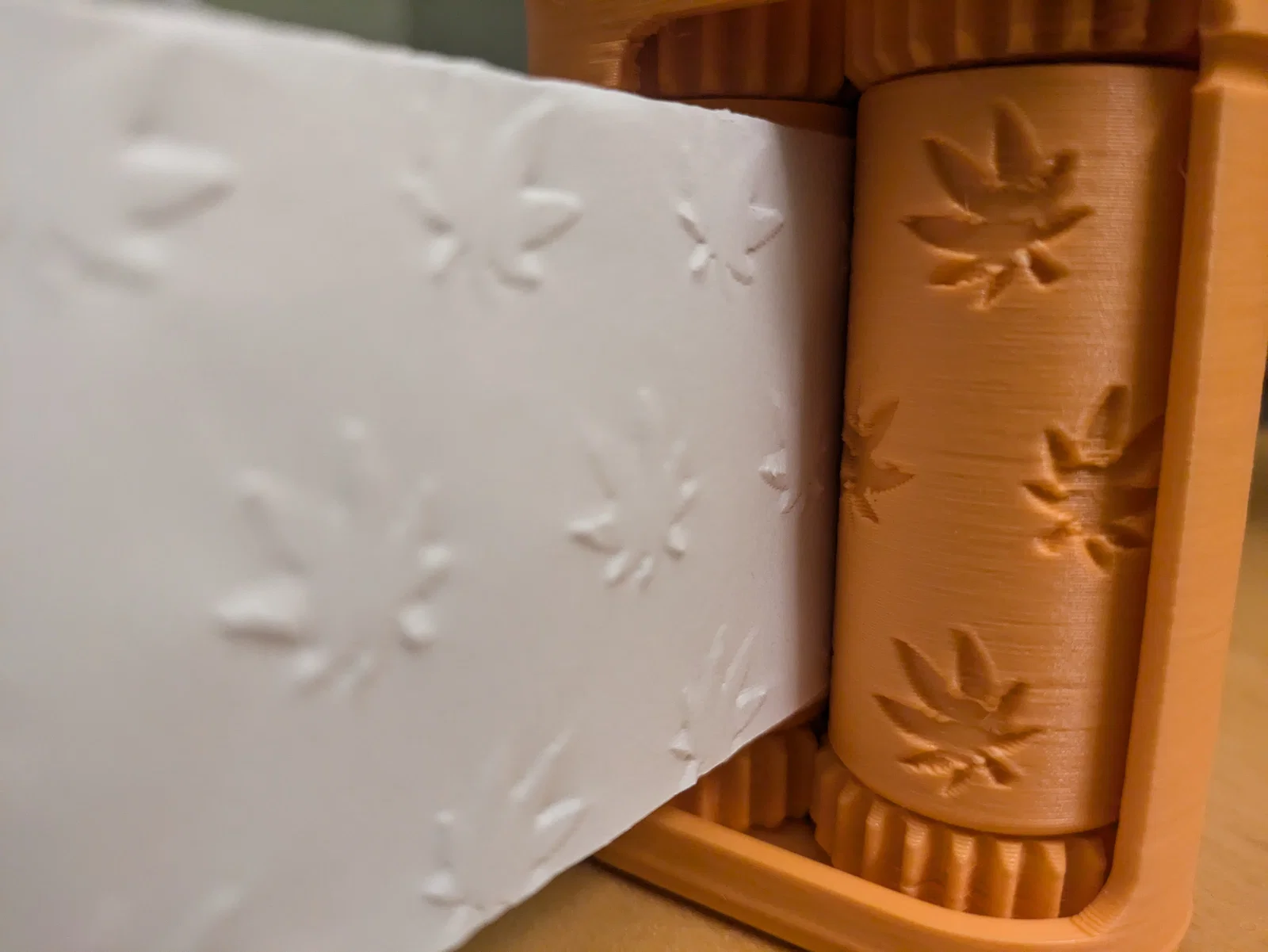

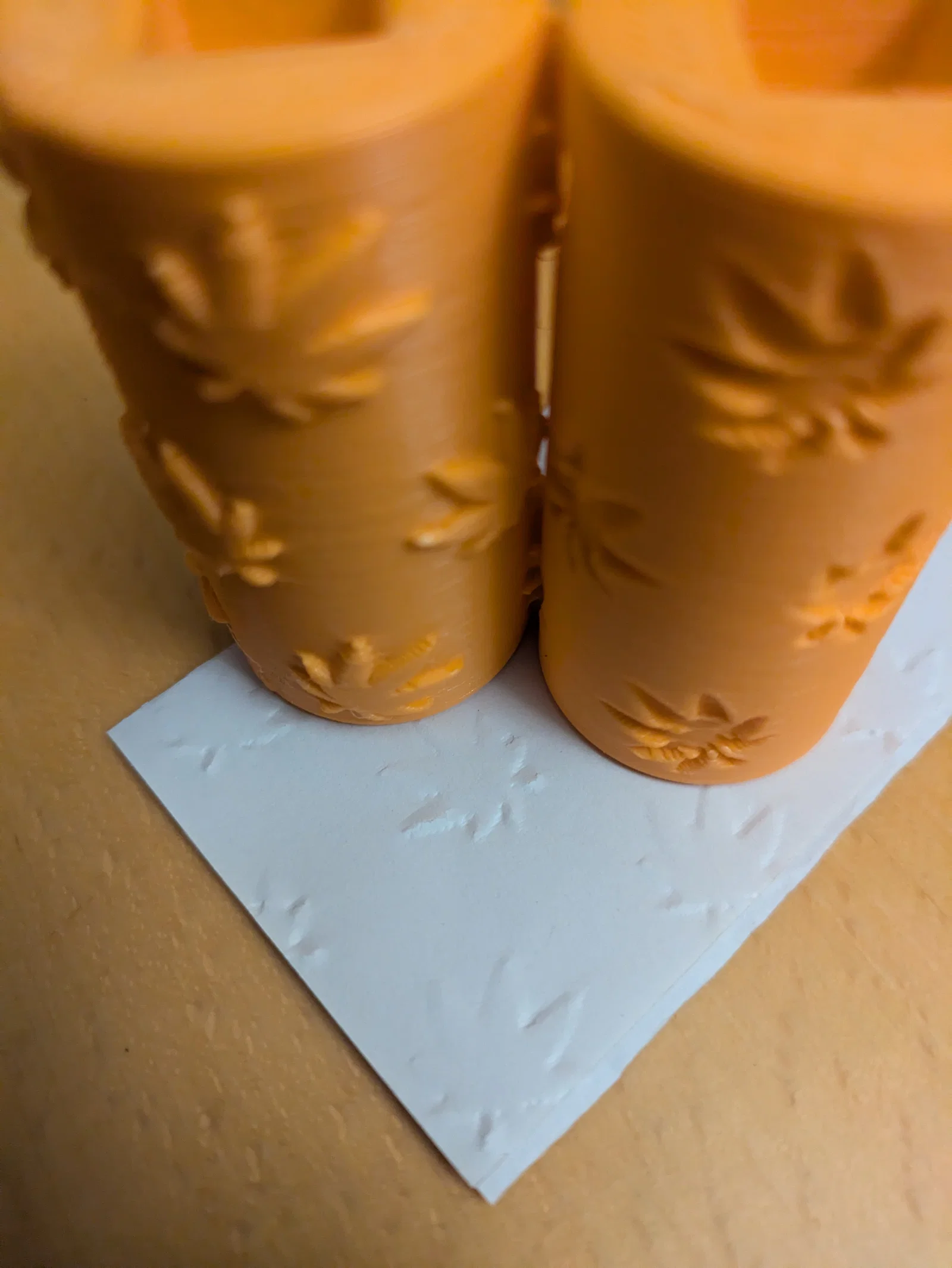

Con lăn dập nổi danh thiếp - Hình lá Cannabis

Kích thước tổng quát của con lăn như sau:

• Đường kính 30mm
• Chiều dài 60mm
• Đầu lắp trục vuông 12.2mm, sâu 10mm.

Con lăn được bo cạnh 1mm và vát mép 1mm ở phần trục lắp.

Sử dụng chu vi (PI x Đường kính), mình đã thiết kế họa tiết lặp lại trên bản vẽ. Lấy cảm hứng từ họa tiết lá Monstera, thiết kế này có ba hàng cách nhau 20mm. Ba hàng này có hình chiếc lá xoay 45 độ theo các hướng xen kẽ. Lá cao 15mm.

Công cụ “wrap” trên Onshape giúp việc “dập nổi” hoặc “khắc” các con lăn từ bản vẽ trở nên cực kỳ dễ dàng, nhưng mọi người đừng quên là một bên cần phải được phản chiếu (mirror) để các hình khớp với nhau chính xác. Mình đã để kích thước dập nổi/khắc là 1.2mm.
