Vỏ hộp (Enclosure) cho bo mạch ESP32-S3-Touch-LCD-2
- Lượt tải
- 231
- Lượt thích
- 12
- Lượt coi
- 919
- Bản remix
- 0
- Bình luận
- 0
File 2 222,3 KB
- esp32-s3-touch-lcd-2_1775206425.3mf3MF · 66,7 KB
- esp32-s3-touch-lcd-2_1775206425.stlSTL · 155,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #284615
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

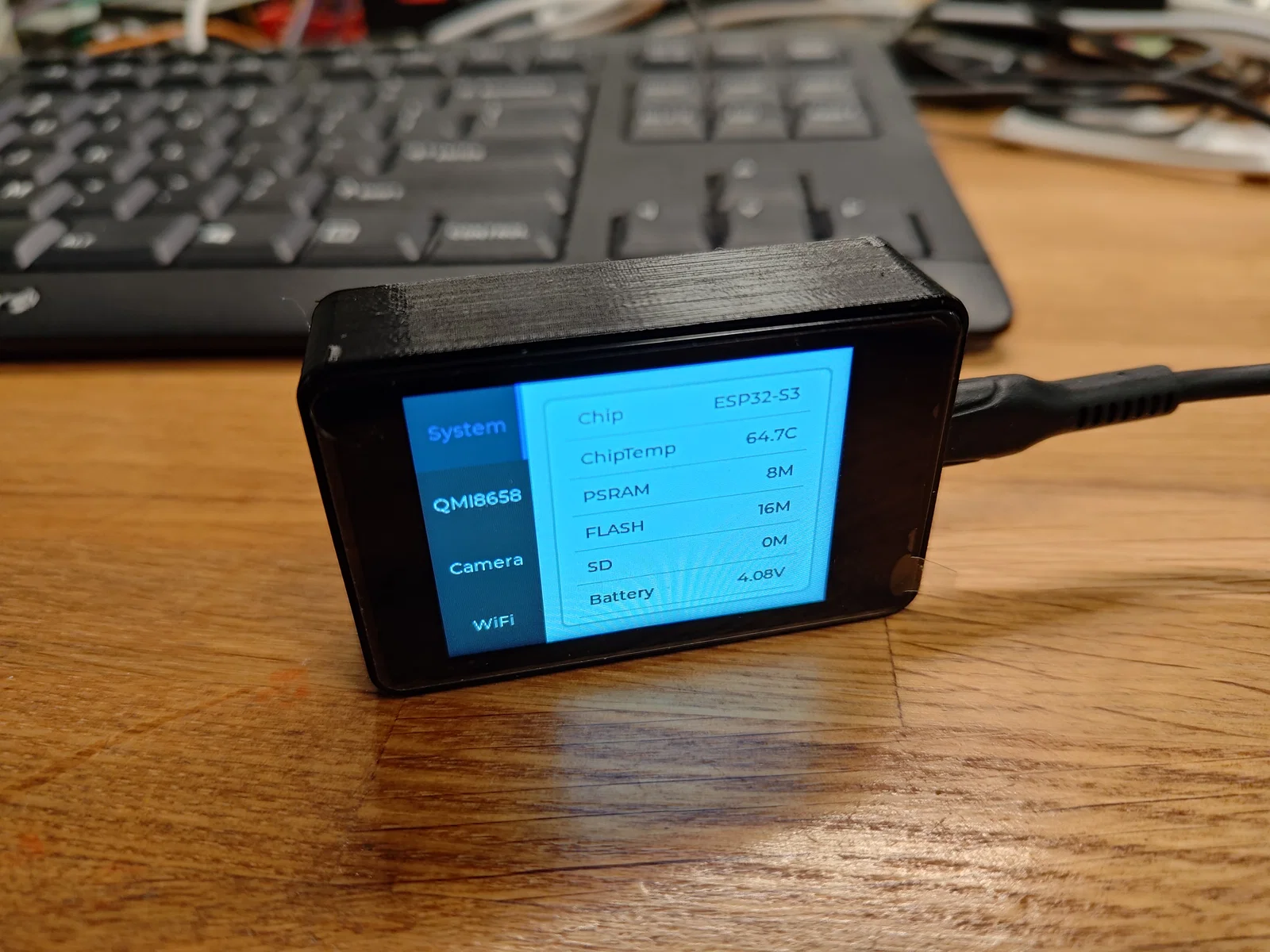

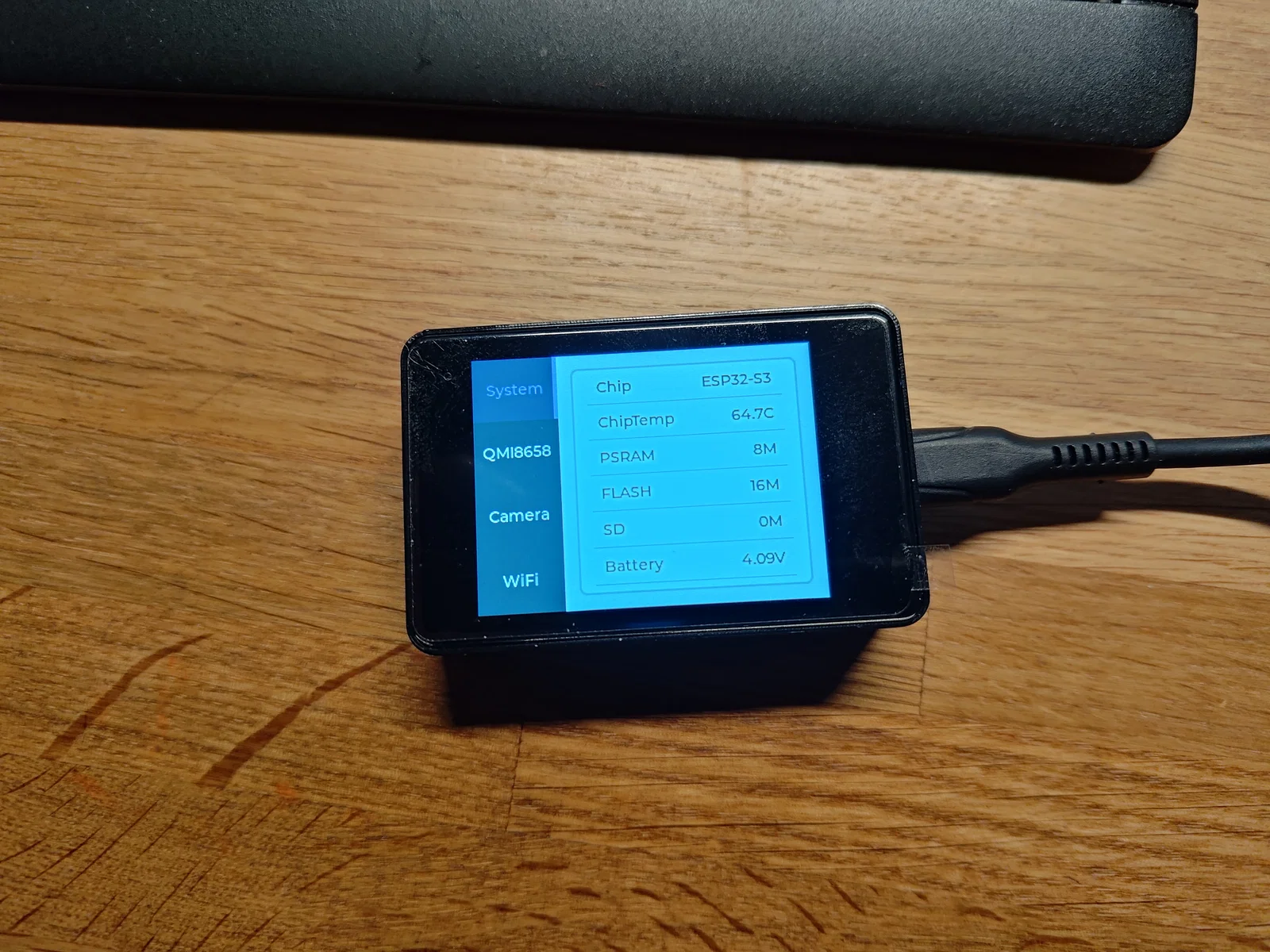

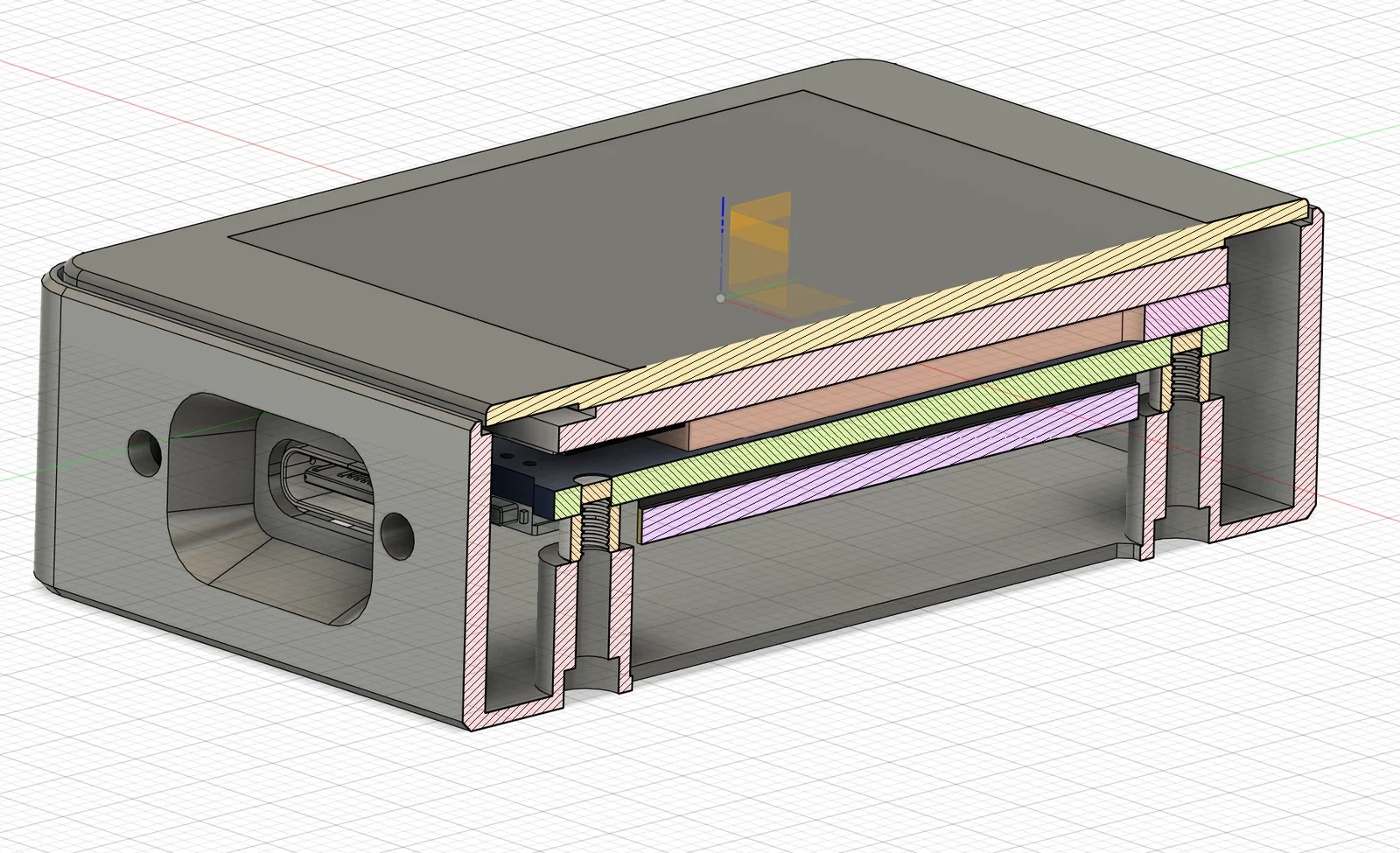

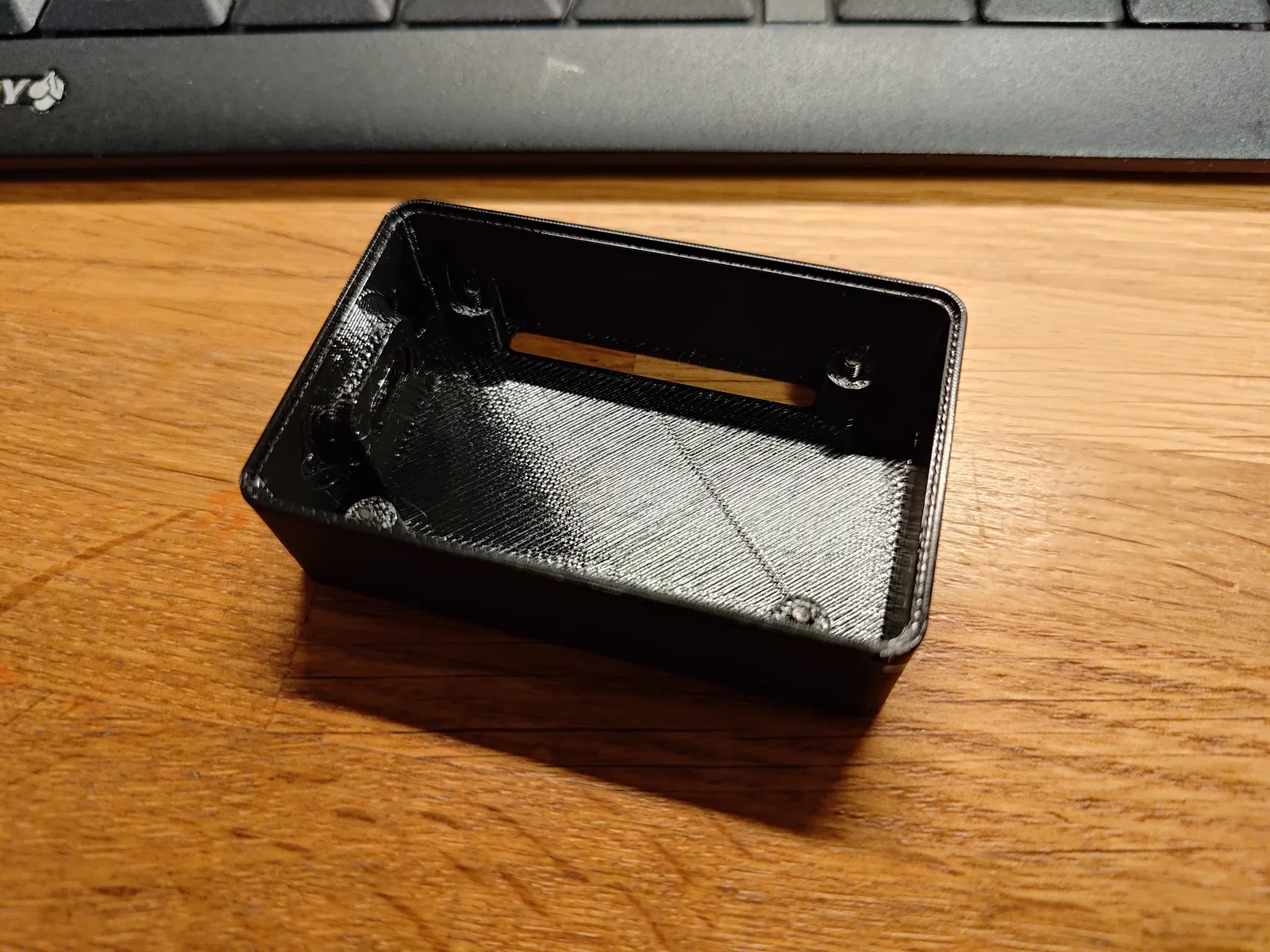

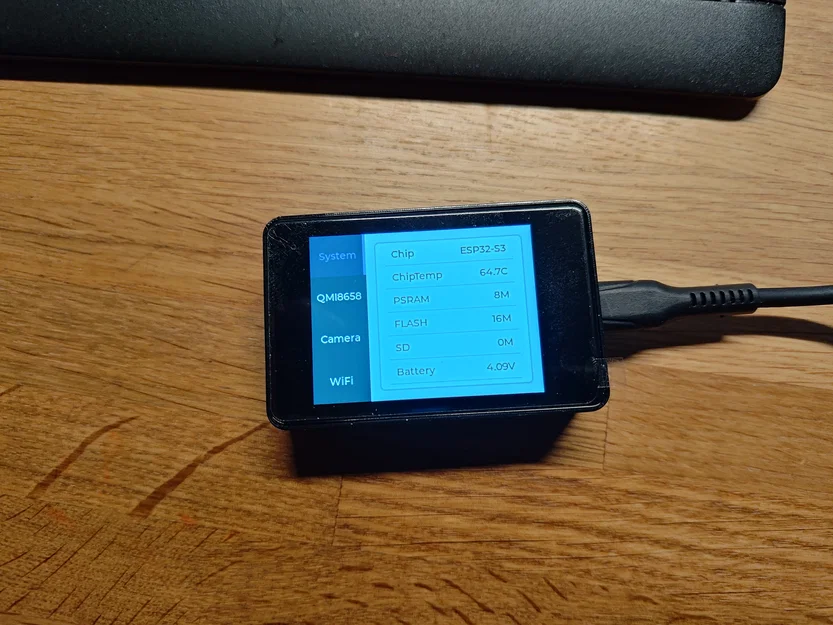

Đây là mẫu hộp đựng đơn giản dành cho bo mạch phát triển ESP32-S3 với màn hình LCD 2 inch. Thiết kế này không làm tăng đáng kể kích thước của bo mạch. Bạn có thể in nguyên khối, mình đã dùng chế độ hỗ trợ “snug” và “build plate only” khi in.
Phần cứng
- 4 ốc vít M2x8mm.
Tính năng

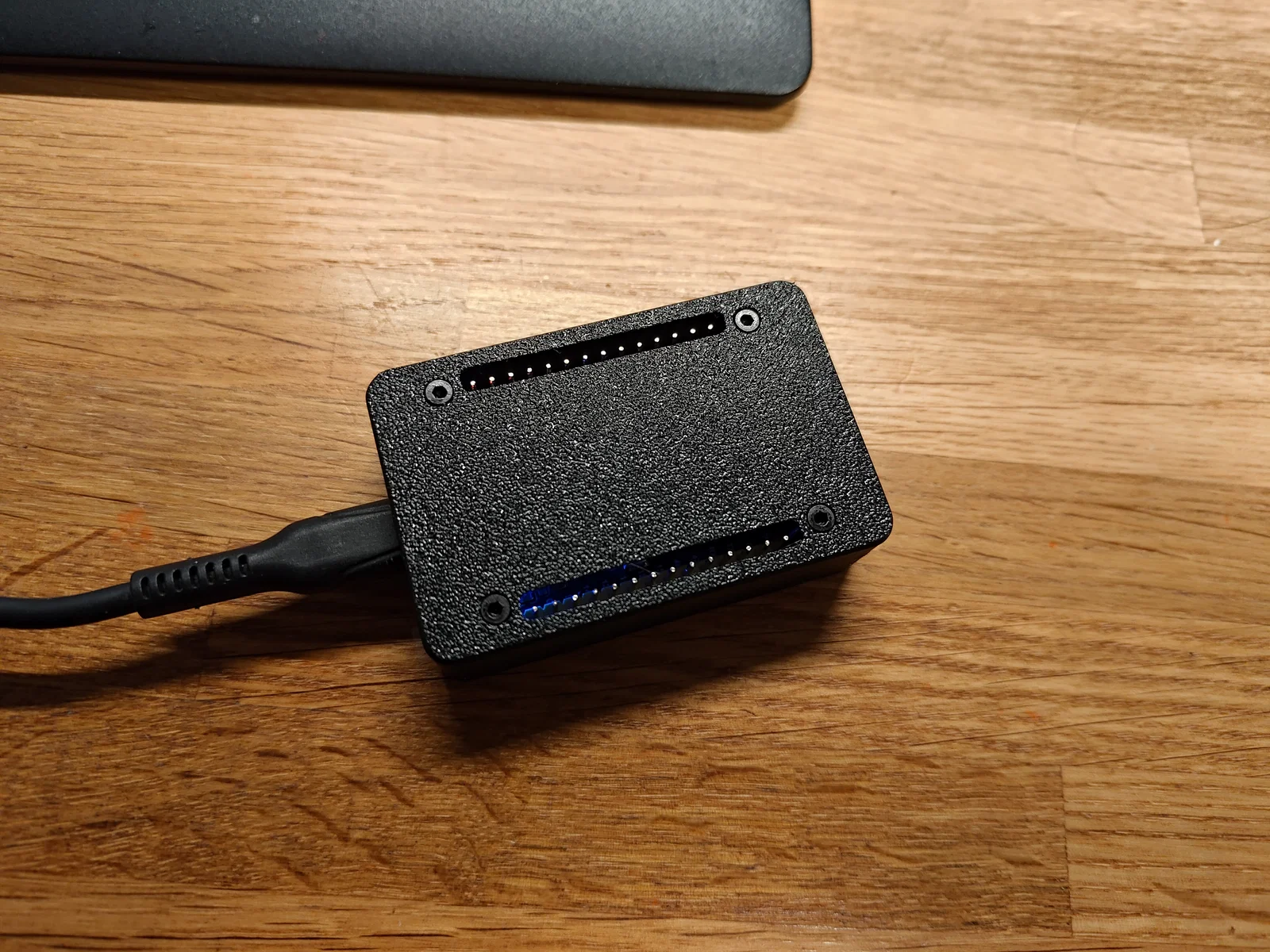

- Dễ dàng tiếp cận các chân pin header.
- Dễ dàng nhấn nút reset và boot.

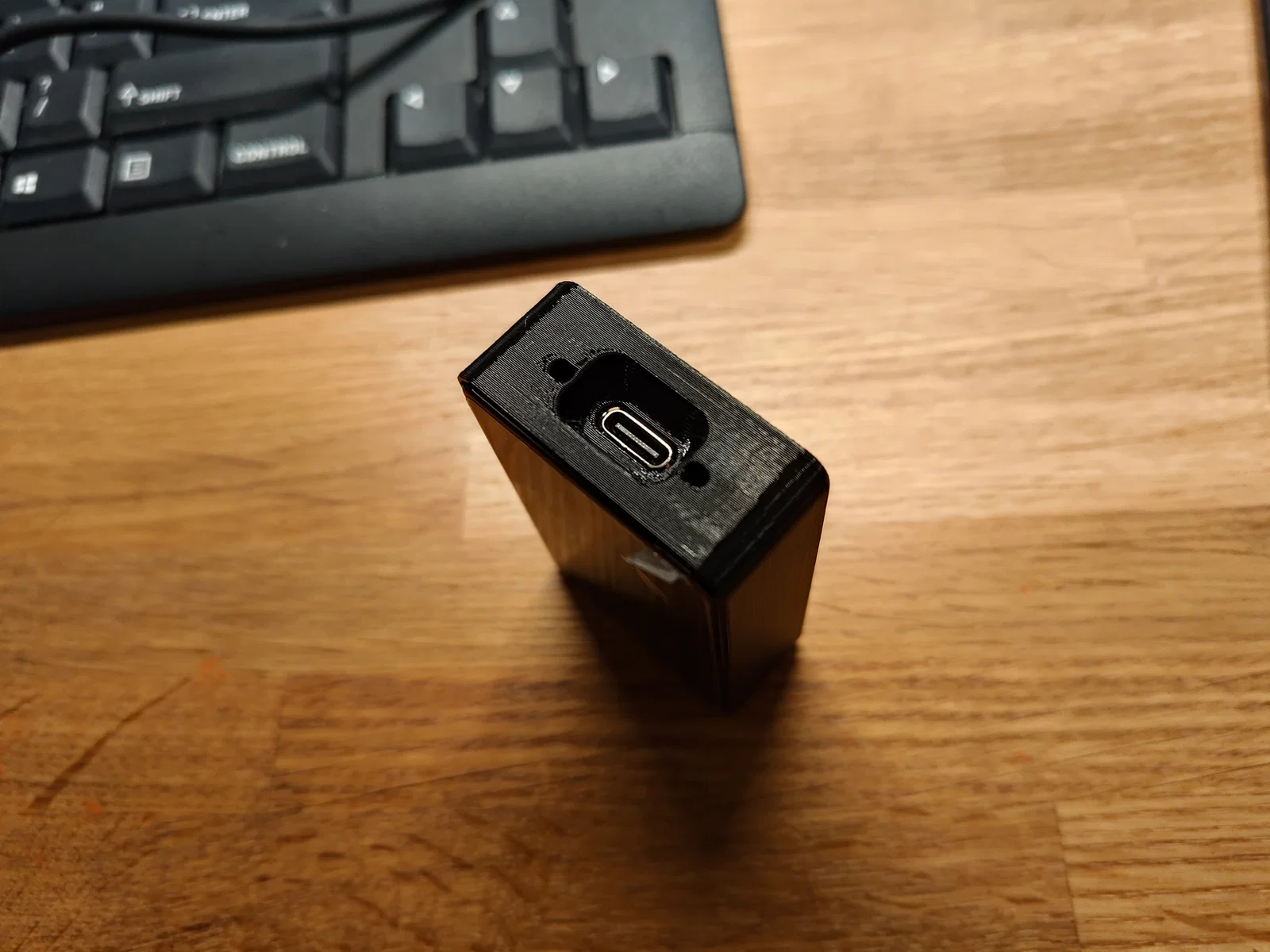

- Khoét lỗ rộng, vừa với cả những đầu cáp USB-C to.
- Vẫn chừa đủ không gian cho pin (không nhiều lắm nhưng vừa đủ) và khe cắm thẻ nhớ SD.
Bo mạch phát triển: https://www.waveshare.com/esp32-s3-touch-lcd-2.htm
Thông số in
- Định dạng
- 3mfstl
- Số file mô hình
- 2
- Tổng dung lượng
- 222,3 KB
- File lớn nhất
- 155,6 KB
