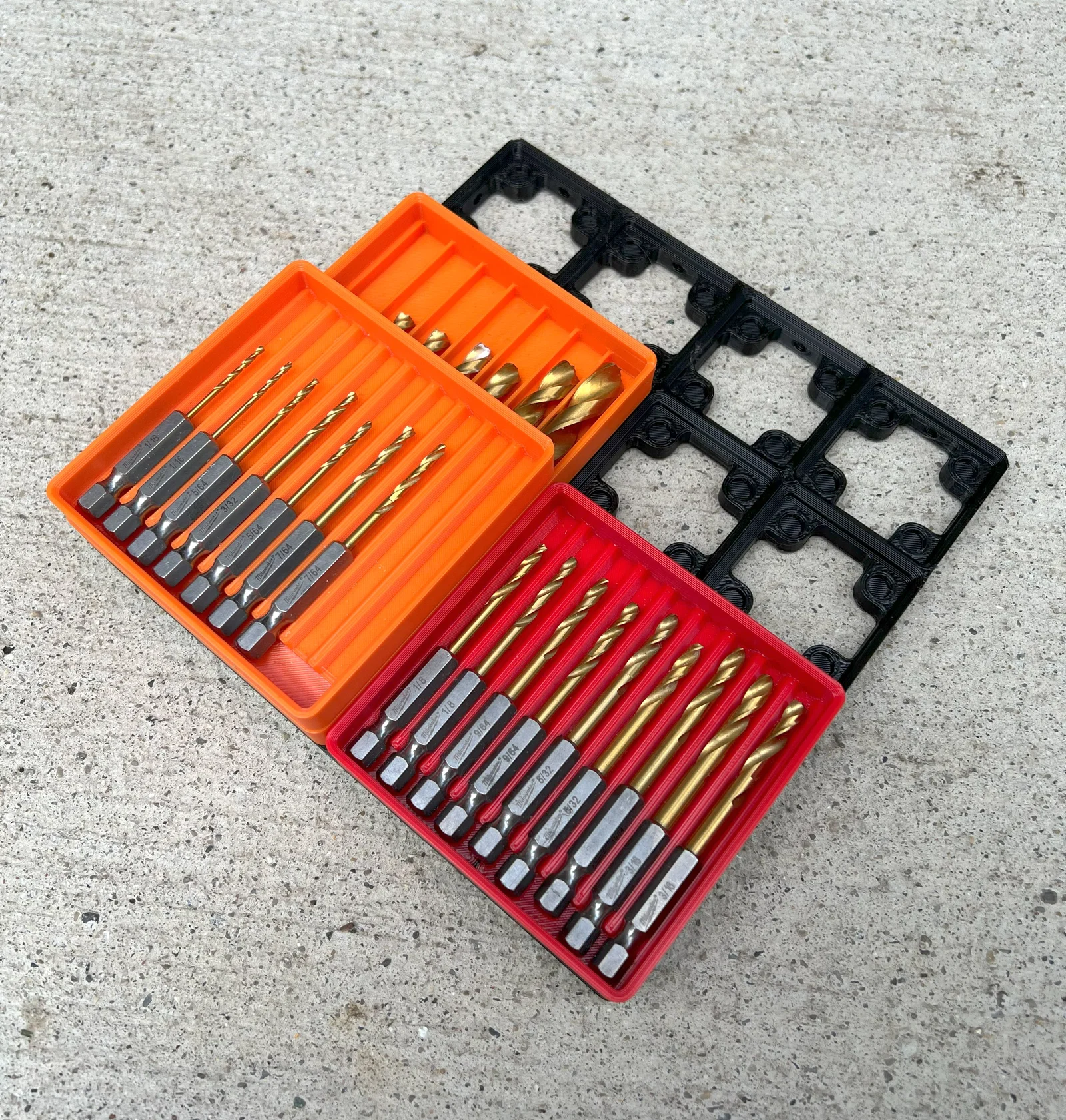

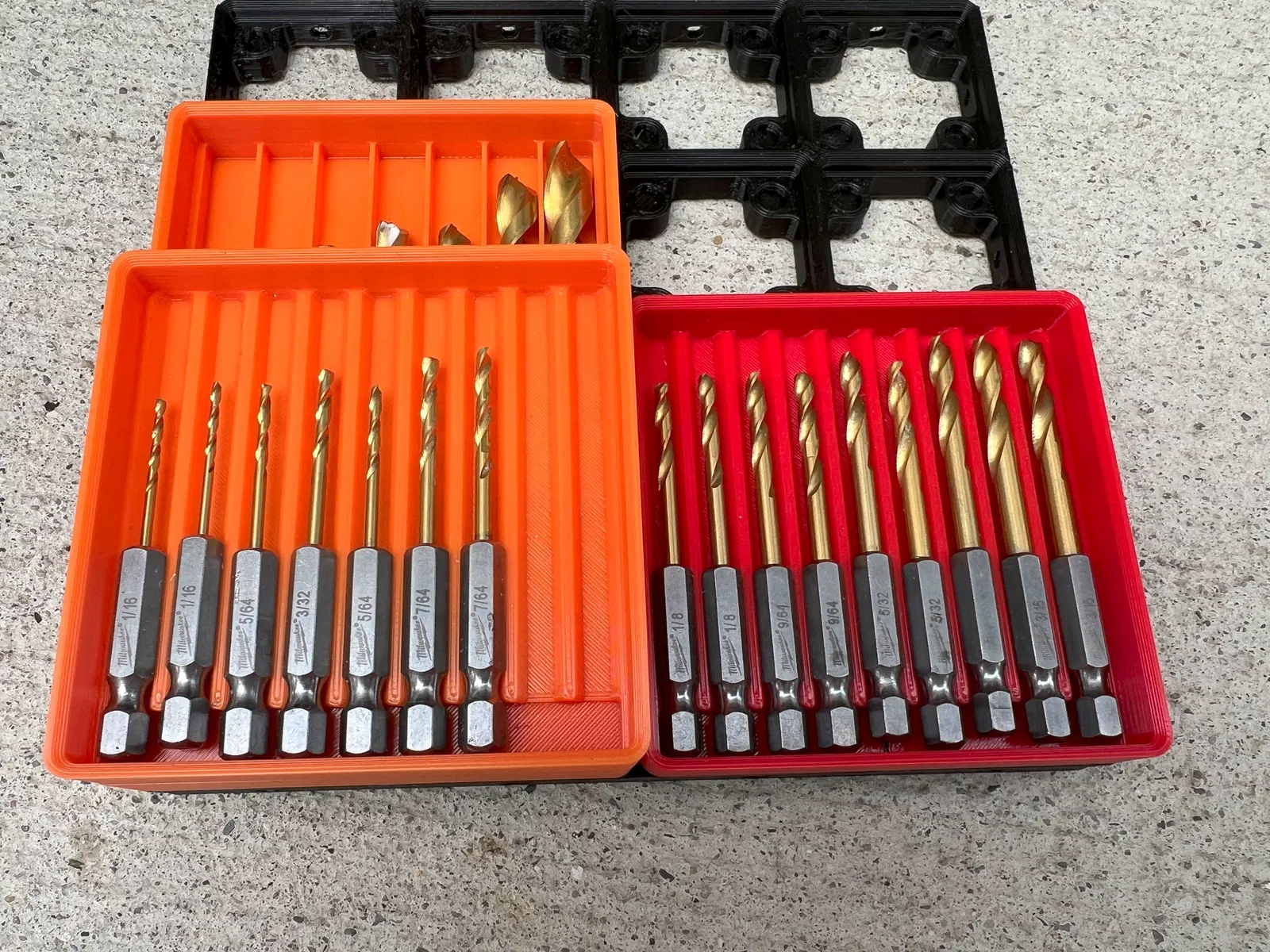

Giá đỡ mũi khoan lục giác Gridfinity xếp chồng được

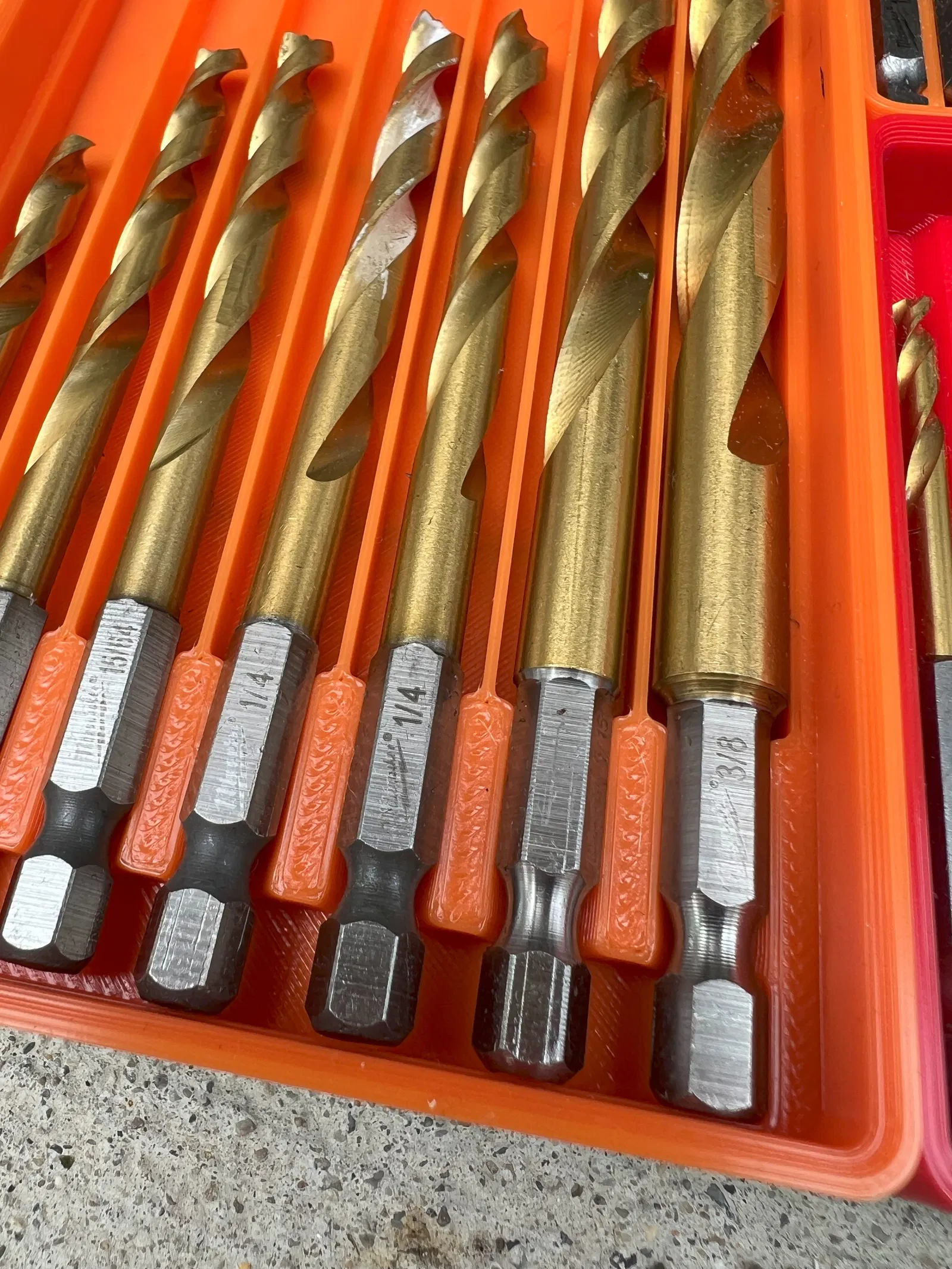

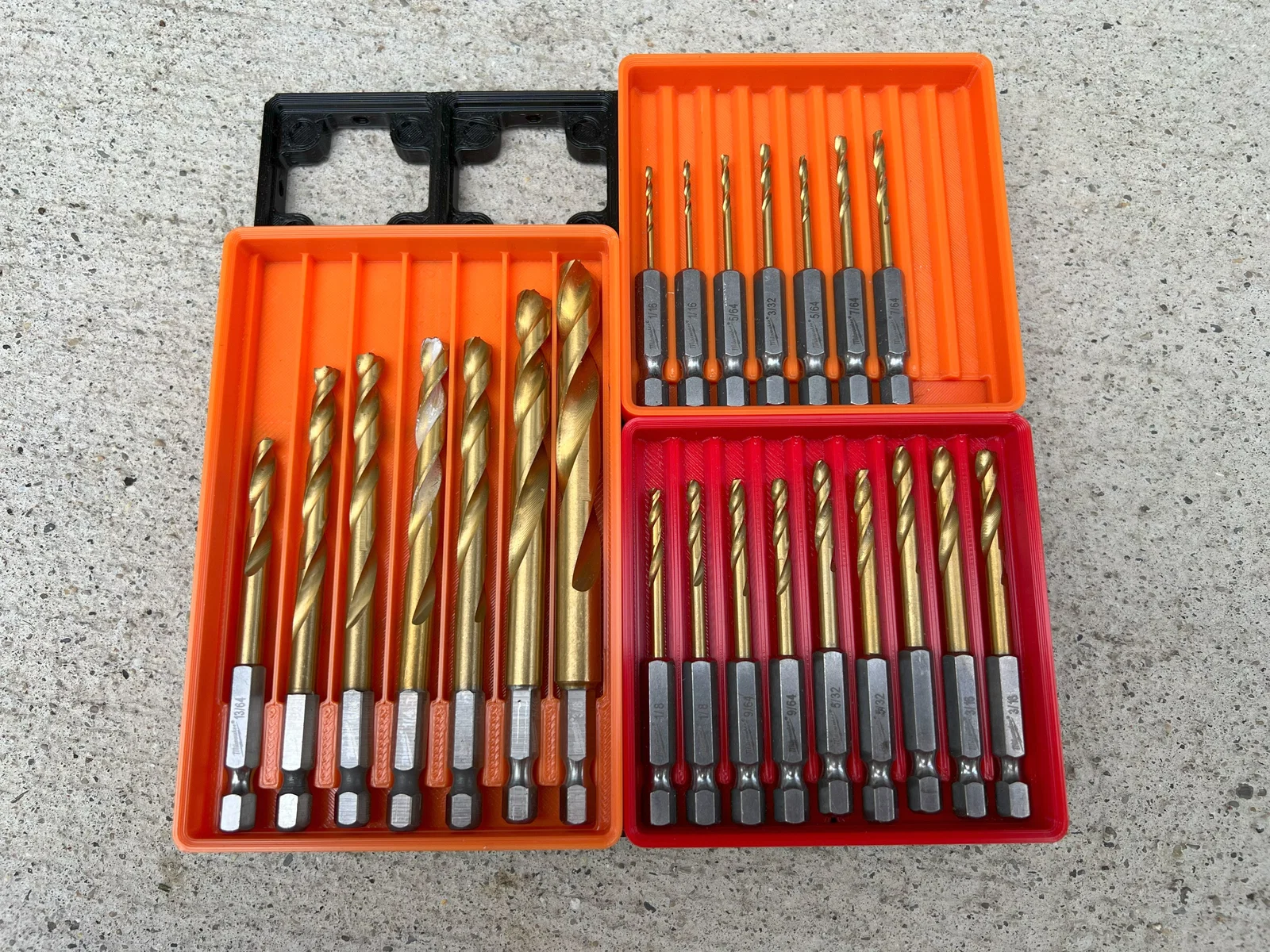

Đây là mẫu giá đỡ mũi khoan lục giác kèm file Fusion để mọi người tùy chỉnh theo ý thích. Sản phẩm đã được kiểm nghiệm trên các bộ mũi khoan Milwaukee và Dewalt, độ linh hoạt cực cao. Một file được thiết lập sẵn cho các mũi khoan nhỏ, file còn lại dành cho các mũi khoan lớn tới 3/8". Cứ tải file Fusion về và chỉnh sửa thoải mái nha.

Sử dụng cơ chế lắp khít (friction fit) cho nam châm 6x2mm. Bạn có thể dùng file Fusion 360 để chỉnh lỗ nam châm, kích thước khe cắm, khoảng cách... tùy ý. Mình đã lược bỏ các lỗ bắt vít rườm rà vì chỉ dùng nam châm thôi đã đủ chắc rồi, lại còn tiết kiệm được khối nhựa.

Bạn có thể điều chỉnh lệnh R-Pattern hoặc Extrude để thay đổi độ sâu hoặc số lượng khe cắm, hoặc chỉnh sửa bản vẽ phác thảo (sketch) để đổi các kích thước khác.

Tại sao mình lại làm thêm một mẫu giá đỡ mũi khoan nữa? Vì theo mình, việc chia sẻ file Fusion/parametric để người dùng tự điều chỉnh là điều cực kỳ cần thiết!

Supports: Không cần
Infill: 10-15%

Ghi công

• Để tạo phần đế, mình đã sử dụng công cụ FusionGridfinityGeneator tuyệt vời của Le0Michine.
• Gridfinity là thiết kế của Zack Freedman.
