Ngàm lò xo chống rơ (Anti-Backlash) cho WobbleX trên Ender 5 / Ender 6
Khắc phục tình trạng WobbleX bị lỏng hoặc rơi bi khi in tốc độ cao trên Ender 5/6. Thiết kế bổ sung lò xo và ốc chống rơi giúp cố định chắc chắn, không cần đai ốc nhiệt, dễ dàng tự lắp đặt với ốc M3.
Mô tả
Chào mọi người, mình gặp vấn đề với WobbleX là khi in tốc độ cao thì nó không giữ được cố định.
Phụ kiện này dùng cho Ender 5 / Ender 6.
Trong trường hợp nhẹ thì nó gây ra các vết lỗi (artifacts), còn nặng hơn là mấy viên bi của vòng bi sẽ bị rơi ra ngoài.
Lúc đầu mình định dùng cao su để giữ...

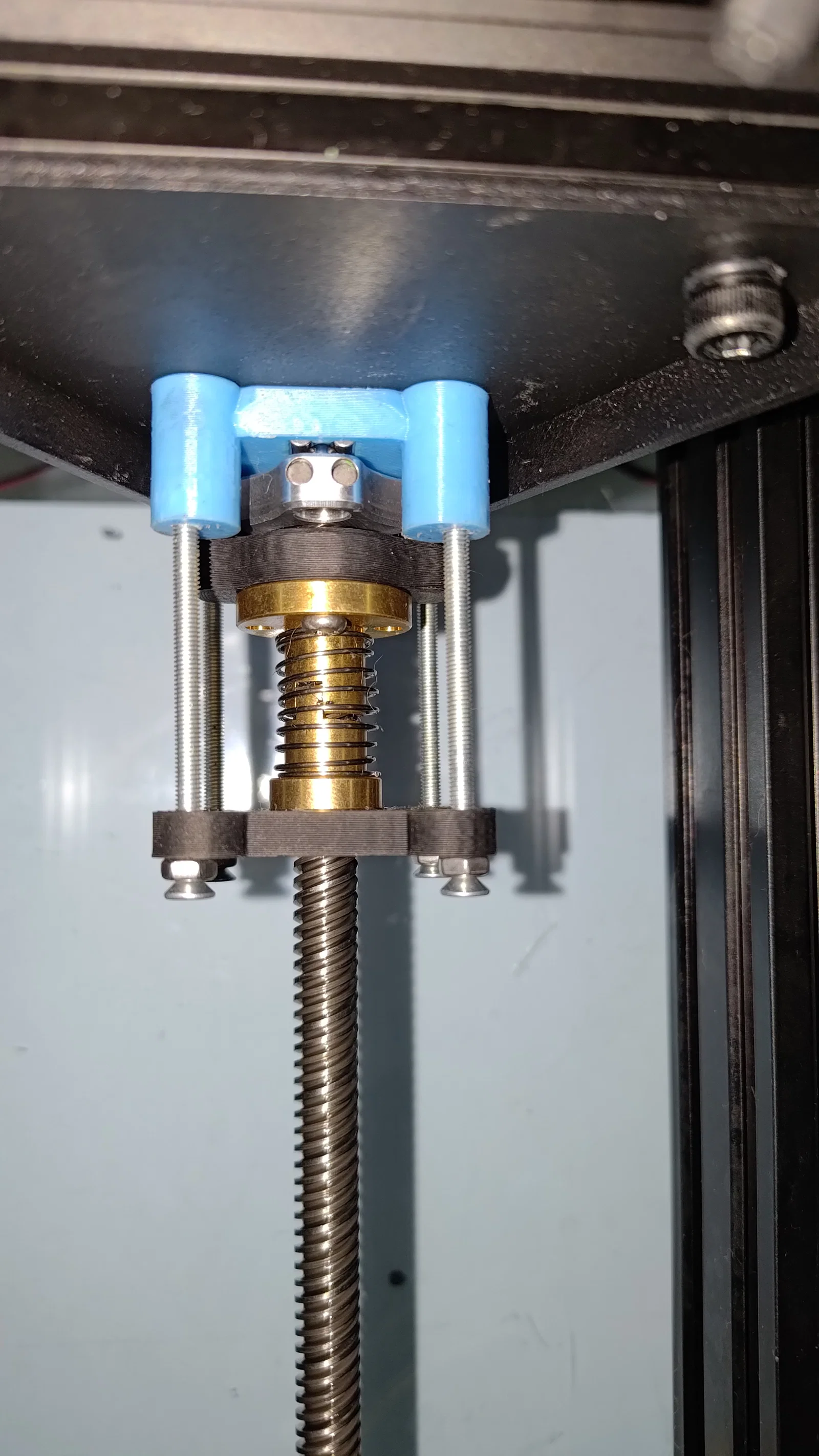

Nhưng mình nghĩ dùng lò xo sẽ tốt hơn, mình tận dụng lò xo từ bộ trục Z cũ đã tháo ra, nên chắc là mọi người cũng sẽ có sẵn linh kiện.

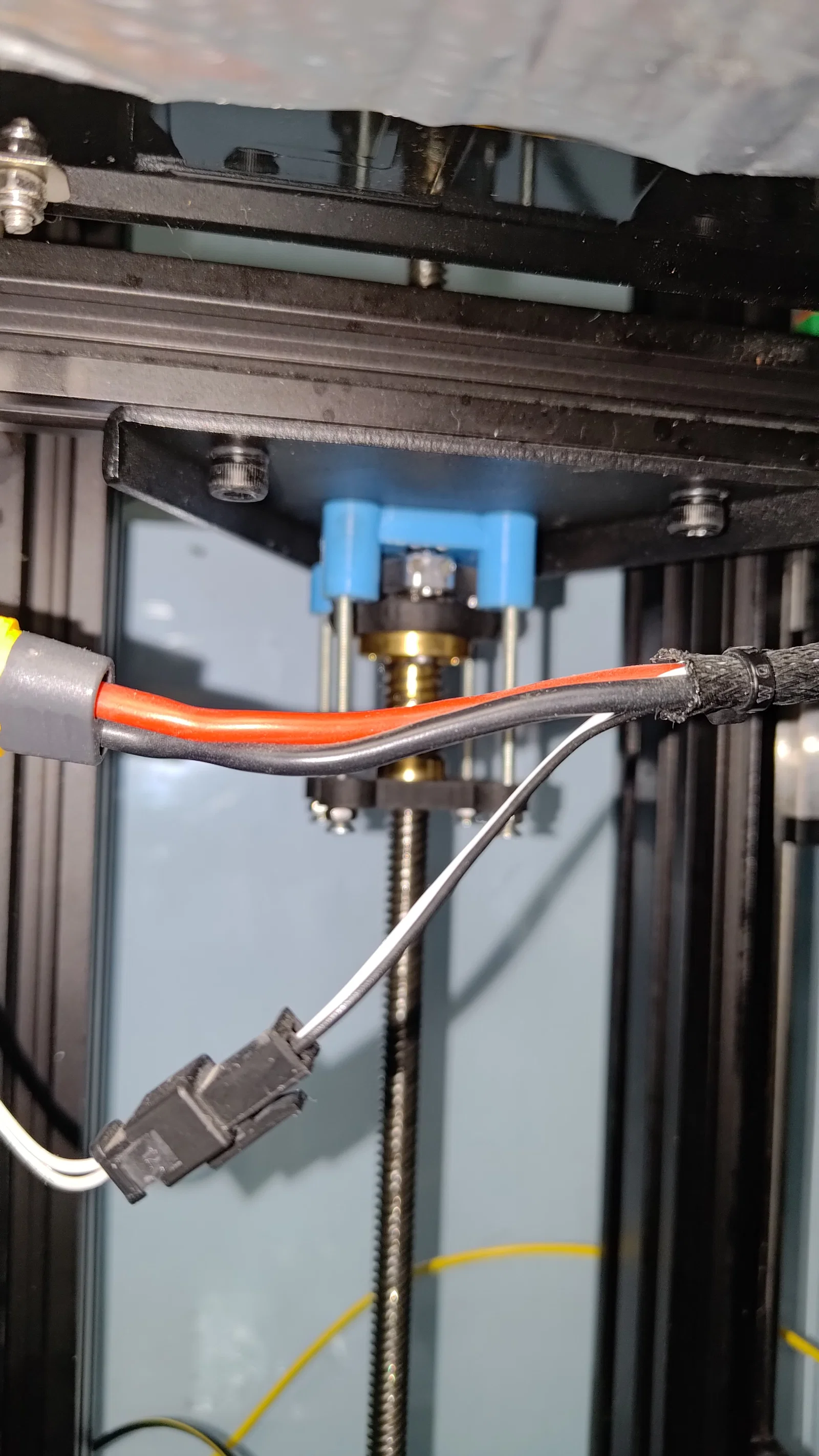

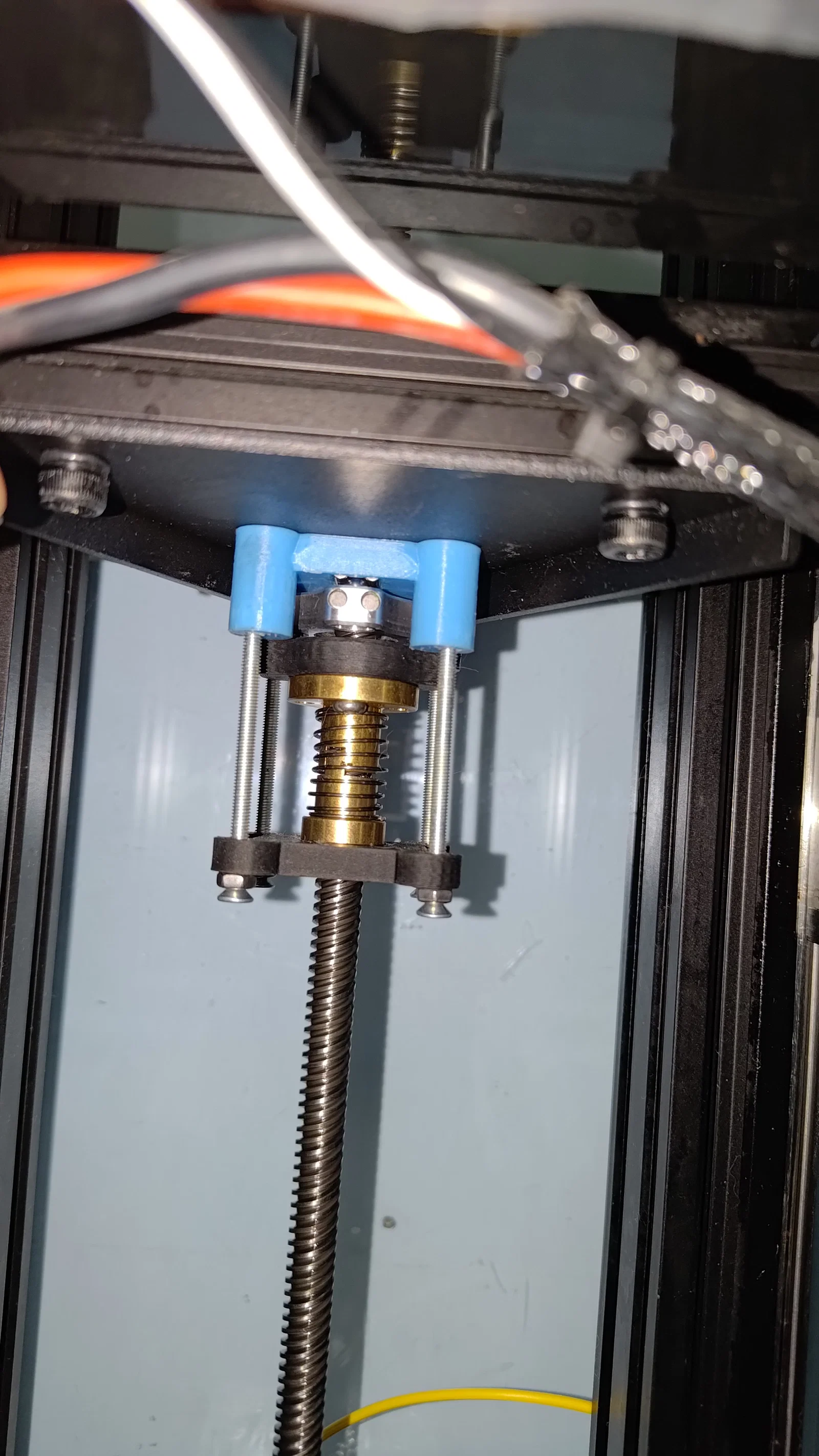

***** Mình đã bổ sung thêm đai ốc chống rơi (anti-drop nut) sau đó và vặn chặt mọi thứ lại để đảm bảo không bị rơi rớt. Các viên bi trước đây cứ hay bị rớt ra.
In bằng nhựa ABS, vòi phun 0.4mm, sử dụng ốc M3. Chiều dài ốc có thể thay đổi tùy thuộc vào loại lò xo và ốc chống rơi bạn dùng.
Kết quả có thể khác nhau tùy vào bộ máy của bạn. Không cần dùng đai ốc nhiệt (heat inserts), các con ốc sẽ tự tạo ren khi vặn vào.
Video hướng dẫn lắp ráp:
