Planetary Gears Fidget - Đồ chơi bánh răng hành tinh in nguyên khối

Đây là món đồ chơi fidget bánh răng hành tinh (Planetary gear) dạng xương cá (herringbone) giúp bạn thư giãn đôi tay.

Với tỷ lệ truyền 3/1, nó cũng có thể được dùng để minh họa cơ chế giảm tốc của bộ truyền bánh răng hành tinh. (Phiên bản có họa tiết trang trí rất phù hợp cho việc trình diễn này).

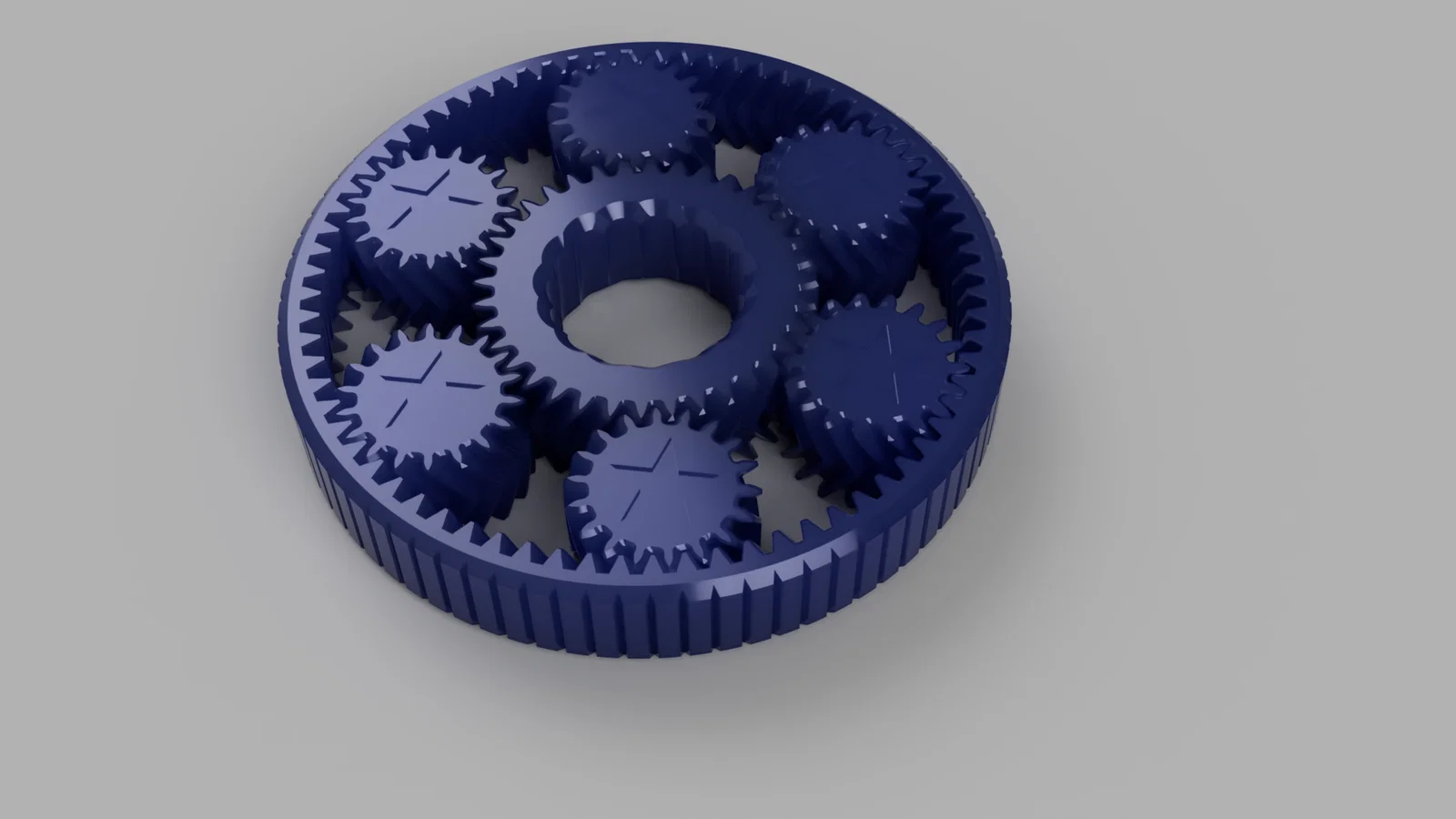

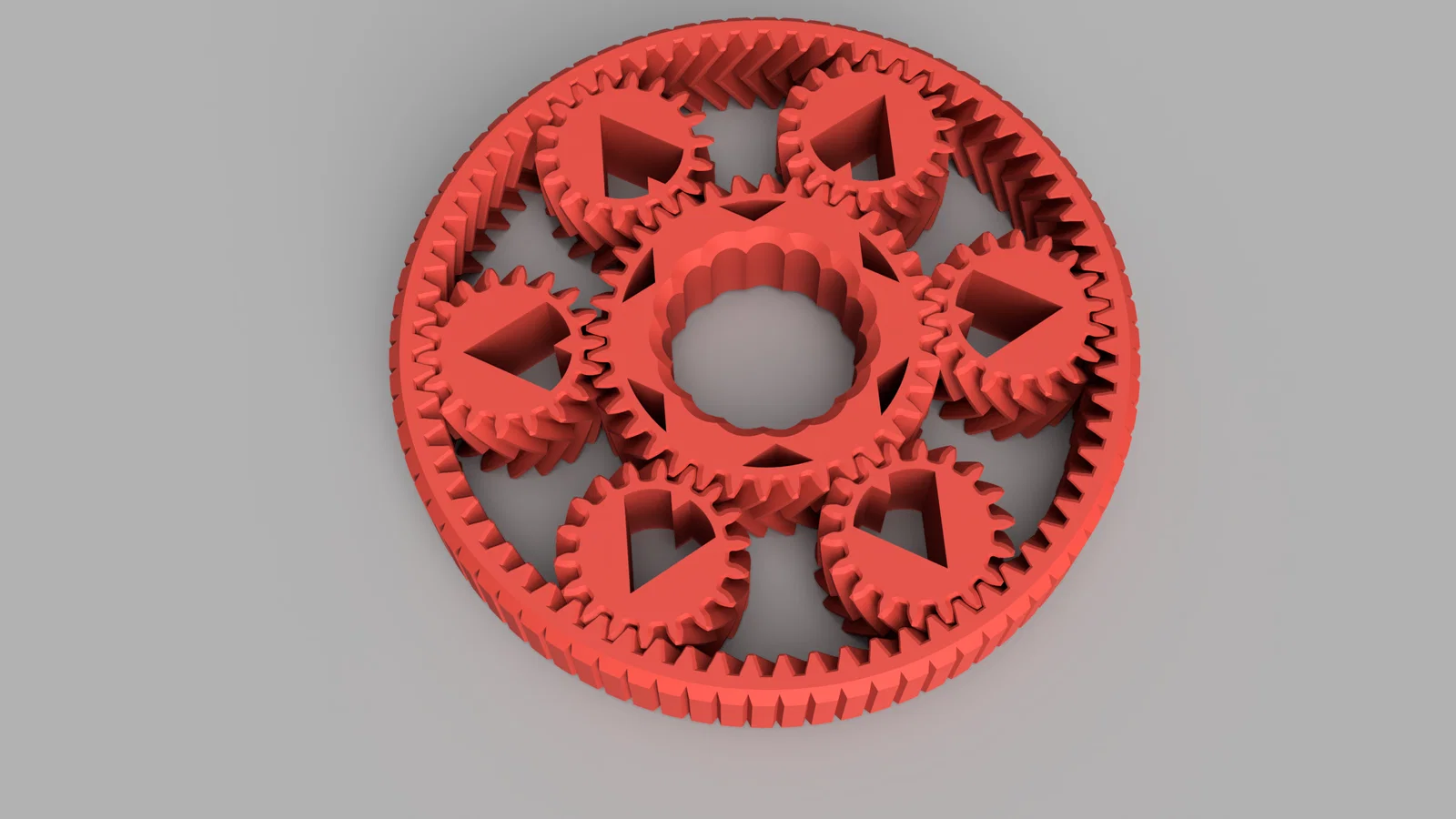

Thiết kế sử dụng bánh răng xương cá giúp tự định tâm và cho phép in nguyên khối mà không cần lắp ráp sau khi in.

Thông số kỹ thuật của bánh răng:

Modulus: 1.5

Góc áp lực (Pressure Angle): 30

Số răng:

Bánh răng bao (Ring Gear): 72

Bánh răng hành tinh (Planetary Gears): 18

Bánh răng mặt trời (Sun Gear): 36

Tổng tỷ lệ giảm tốc: 3/1

Lưu ý quan trọng: Bạn BẮT BUỘC phải in mô hình này theo dạng nguyên khối (print in place), không nên tách rời các bánh răng vì việc lắp ráp lại sau đó sẽ rất khó khăn, thậm chí là gần như không thể.

Với chiều cao lớp in 0.2mm và đầu phun tiêu chuẩn 0.4mm, mô hình đã được tính toán dung sai để hầu hết các máy in đều có thể in dễ dàng mà không bị dính bánh răng.

Ngoài ra, các cạnh vát (chamfer) giúp việc in ấn diễn ra thuận lợi kể cả khi gặp hiện tượng "chân voi" (elephant's foot), đồng thời tạo cảm giác cầm nắm mượt mà, không bị sắc cạnh.

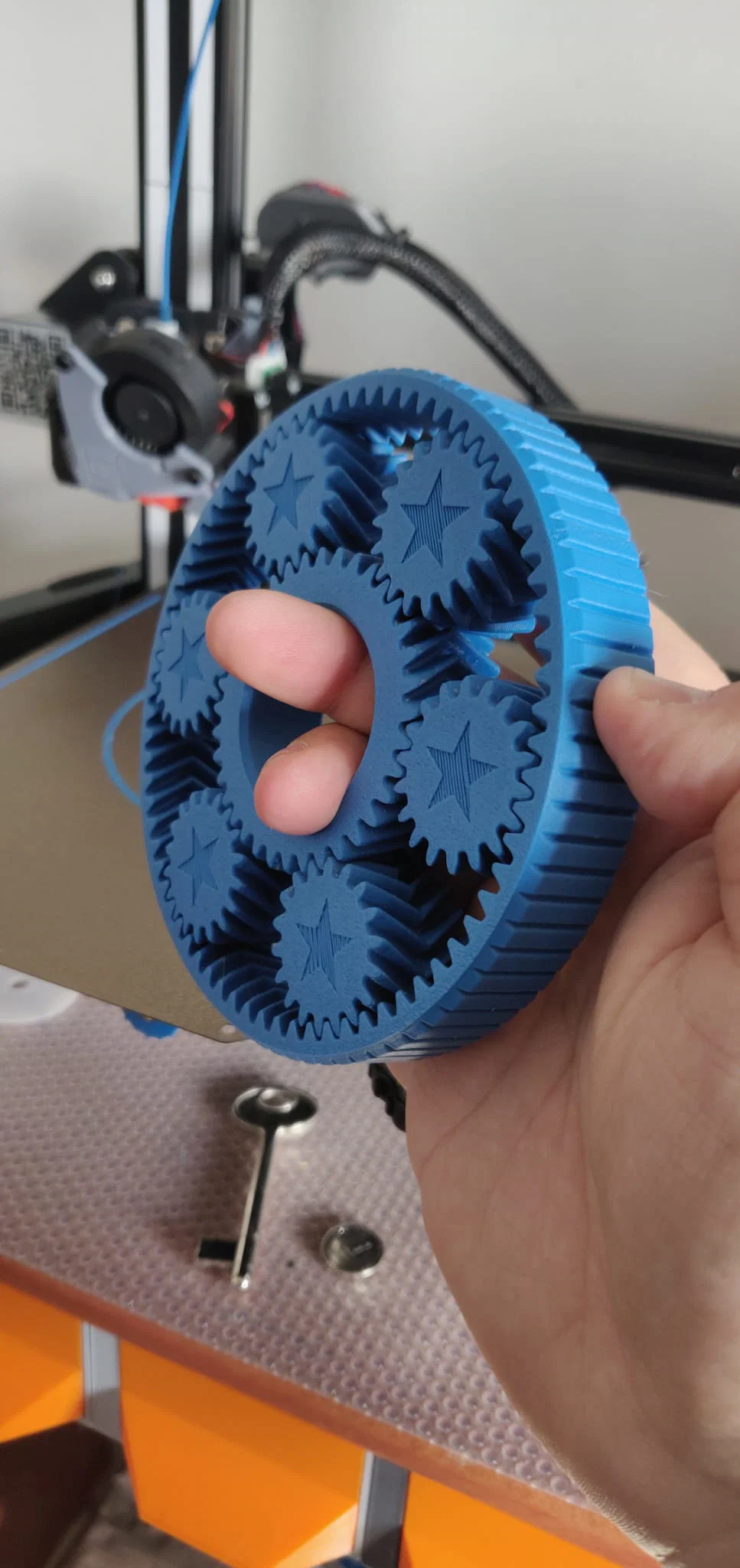

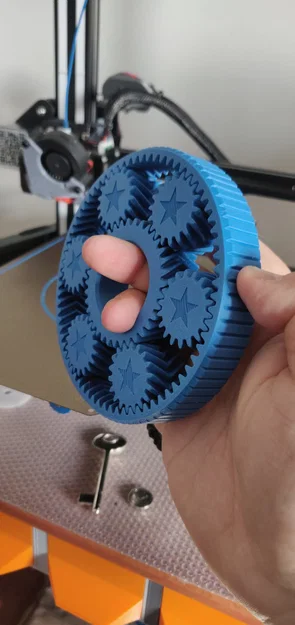

Mặc dù bản thân mình chưa từng gặp phải, nhưng về lý thuyết vẫn có một rủi ro nhỏ là kẹt ngón tay, vì vậy hãy để xa tầm tay trẻ nhỏ. Tuy nhiên, nhờ vào các cạnh đã được vát, nếu lỡ có bị kẹt ngón tay thì cũng không gây trầy xước hay tổn thương gì đâu ạ.

Chúc các bạn vui vẻ với mô hình này!
