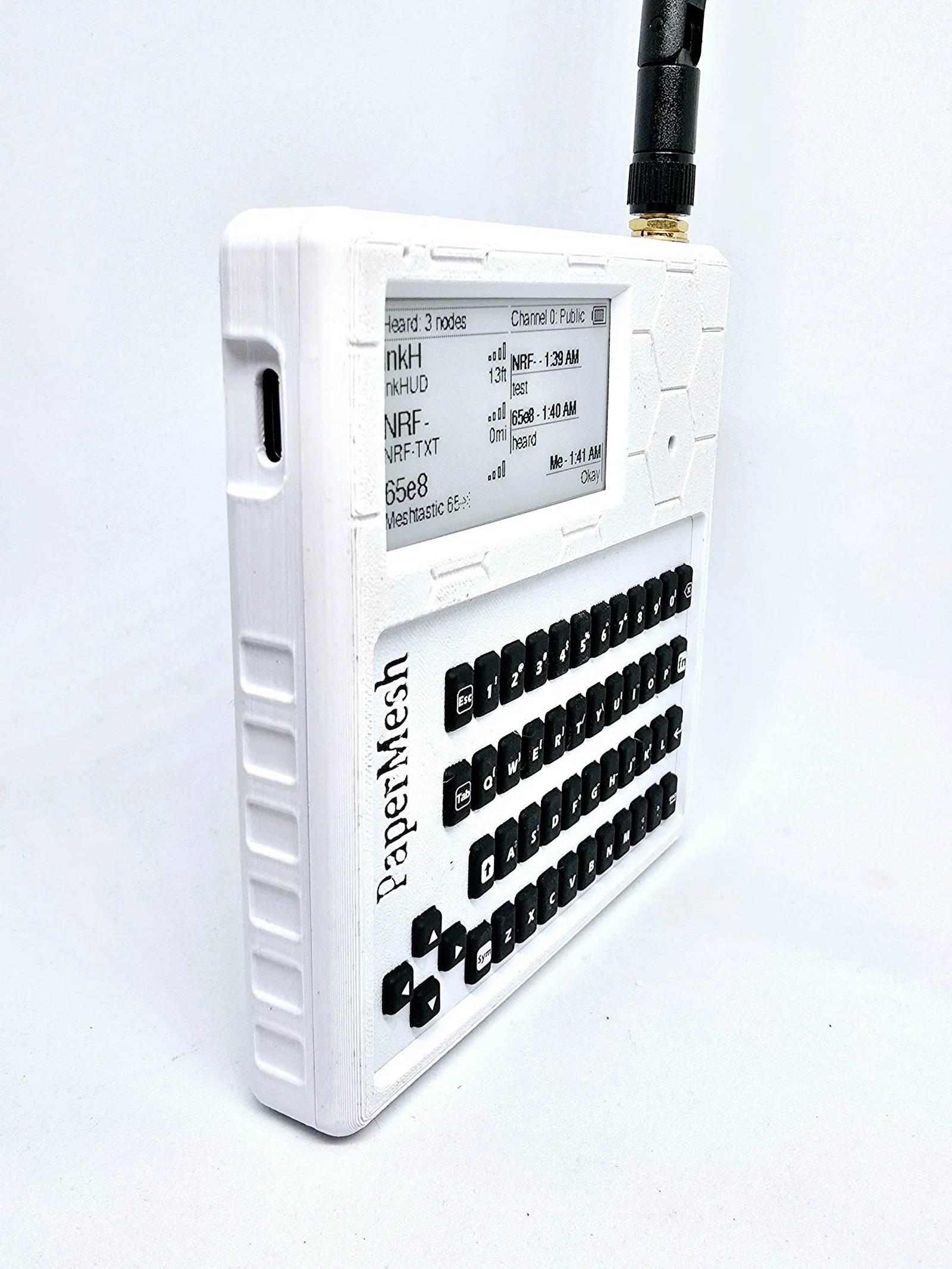

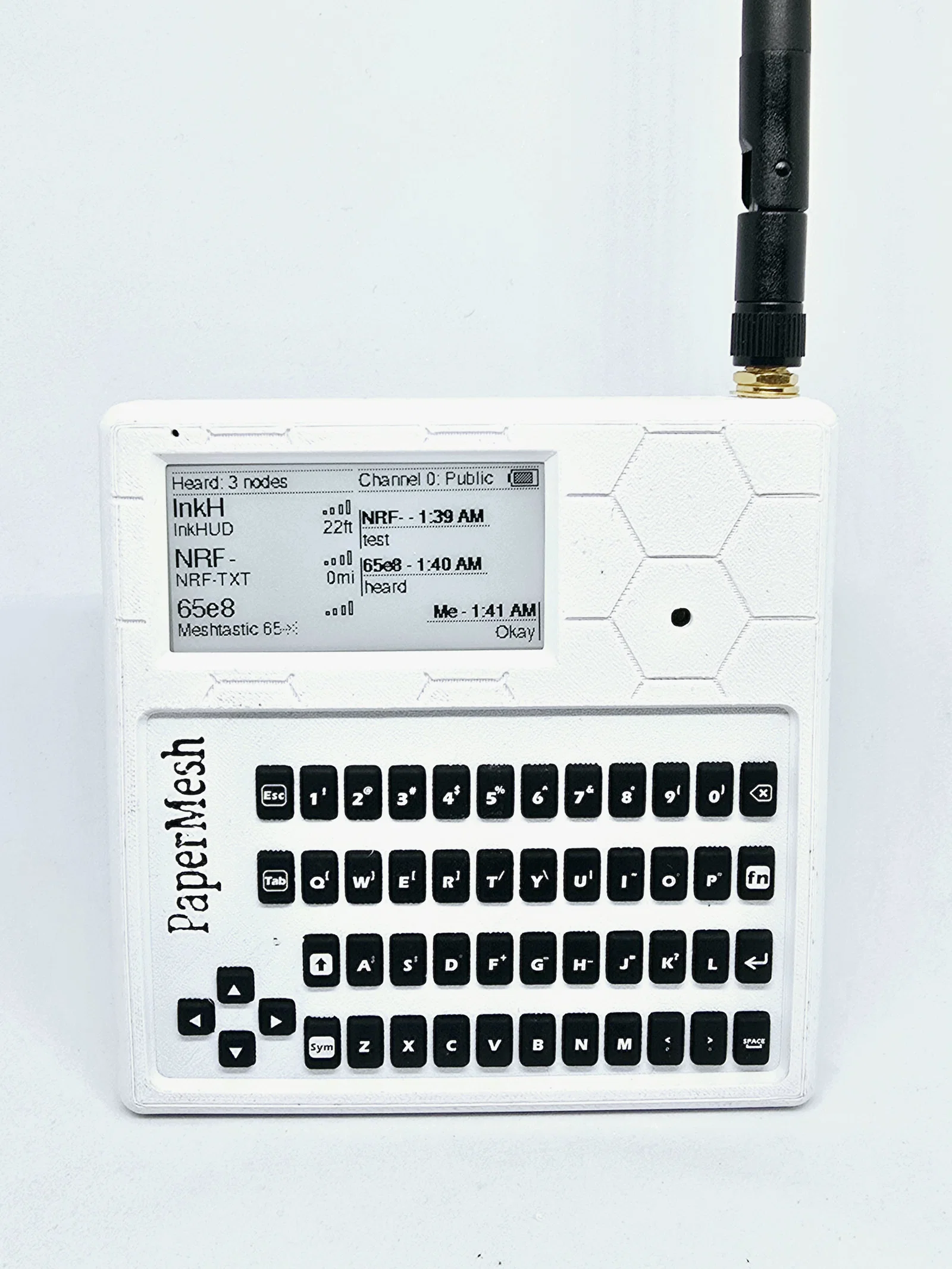

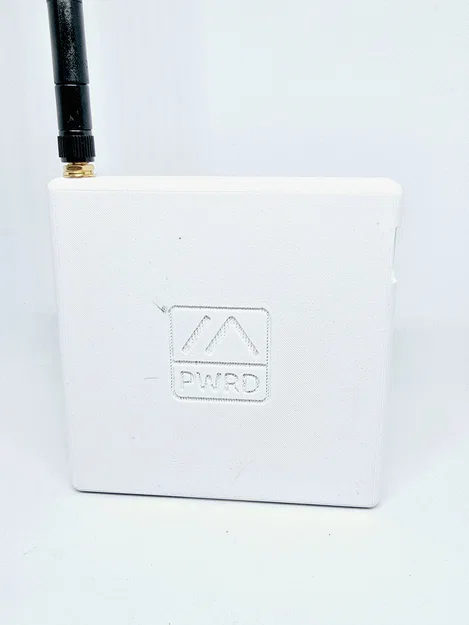

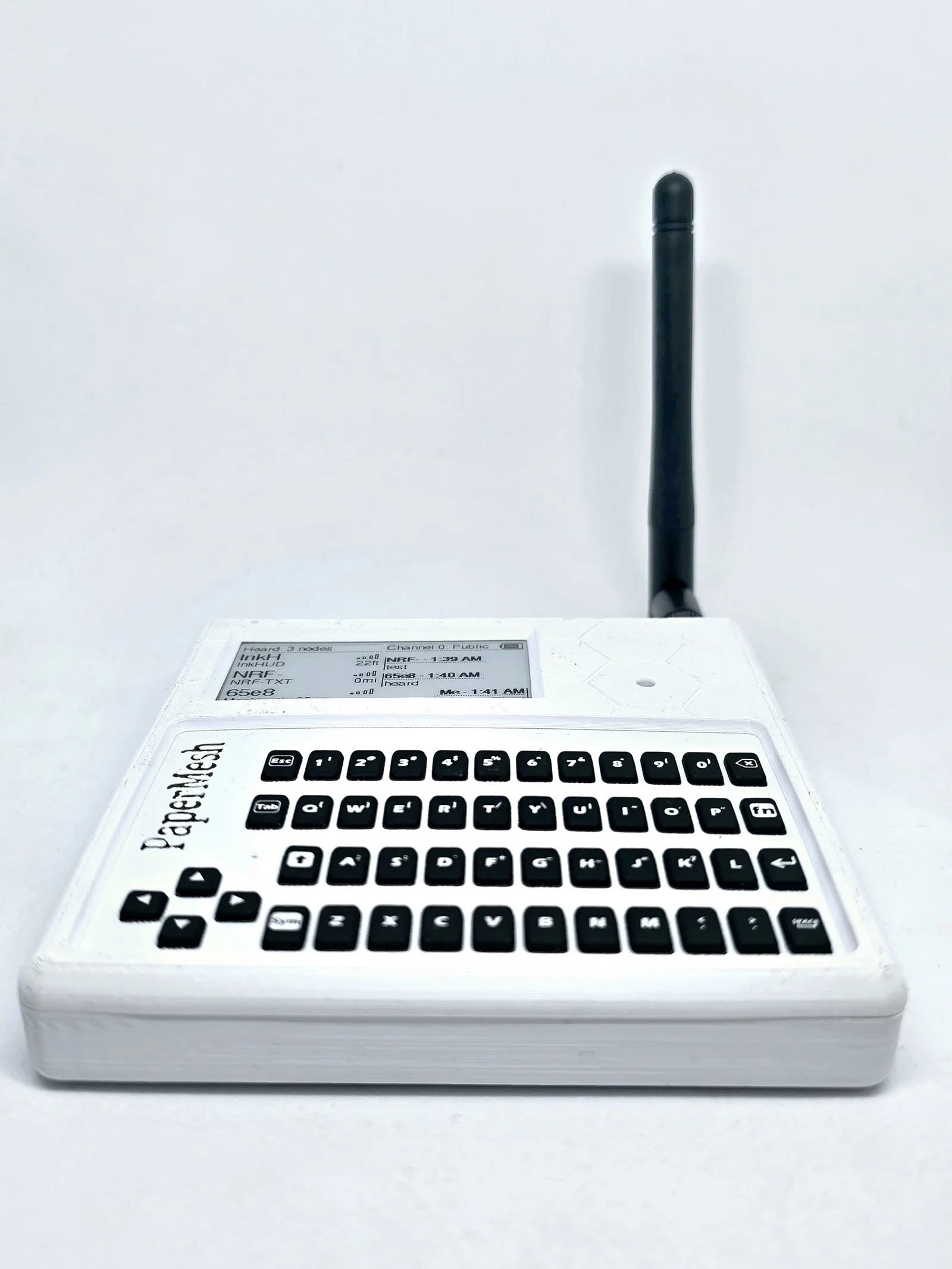

PaperMesh StandAlone Communicator (Vision Master E213)

Tuyên bố miễn trừ trách nhiệm:

Các mô hình này chỉ dành cho mục đích sử dụng cá nhân. Vui lòng không sao chép, bán, trao đổi hoặc thu lợi nhuận từ các tệp và thiết kế này. Bạn có thể in cho bản thân, gia đình, bạn bè và tặng miễn phí các vỏ in này để cùng xây dựng cộng đồng Meshtastic, nhưng tuyệt đối không được trục lợi tài chính từ việc bán chúng.

Mô tả:

Tôi thiết kế sản phẩm này với tiêu chí mỏng nhất có thể và không cần dùng ốc vít, để làm được điều đó, tôi đã phải sử dụng các linh kiện rất đặc thù với dung sai cực kỳ khắt khe. Hãy làm theo danh sách vật liệu nếu bạn muốn tự làm giống như vậy nhé. Nếu có ý kiến đóng góp giúp cải thiện thiết kế này, hãy cho tôi biết với. Hướng dẫn chi tiết sẽ được cập nhật sau.

Danh sách linh kiện:

• Vision Master E213 - https://heltec.org/project/vision-master-e213/
• Pin 5000mah 706090 - https://a.co/d/eTImDH5
• M5Stack CardKB - https://www.digikey.com/short/bc72vhw5
• GPS GT-U7 - https://a.co/d/0YqeZ9E
• Loa Buzzer thụ động 9042 3V 9x4.2mm - https://a.co/d/inMNhpI
• Miếng che bàn phím silicon - https://www.etsy.com/listing/1772533422/cardkb-silicone-cover
• Nhựa PLA

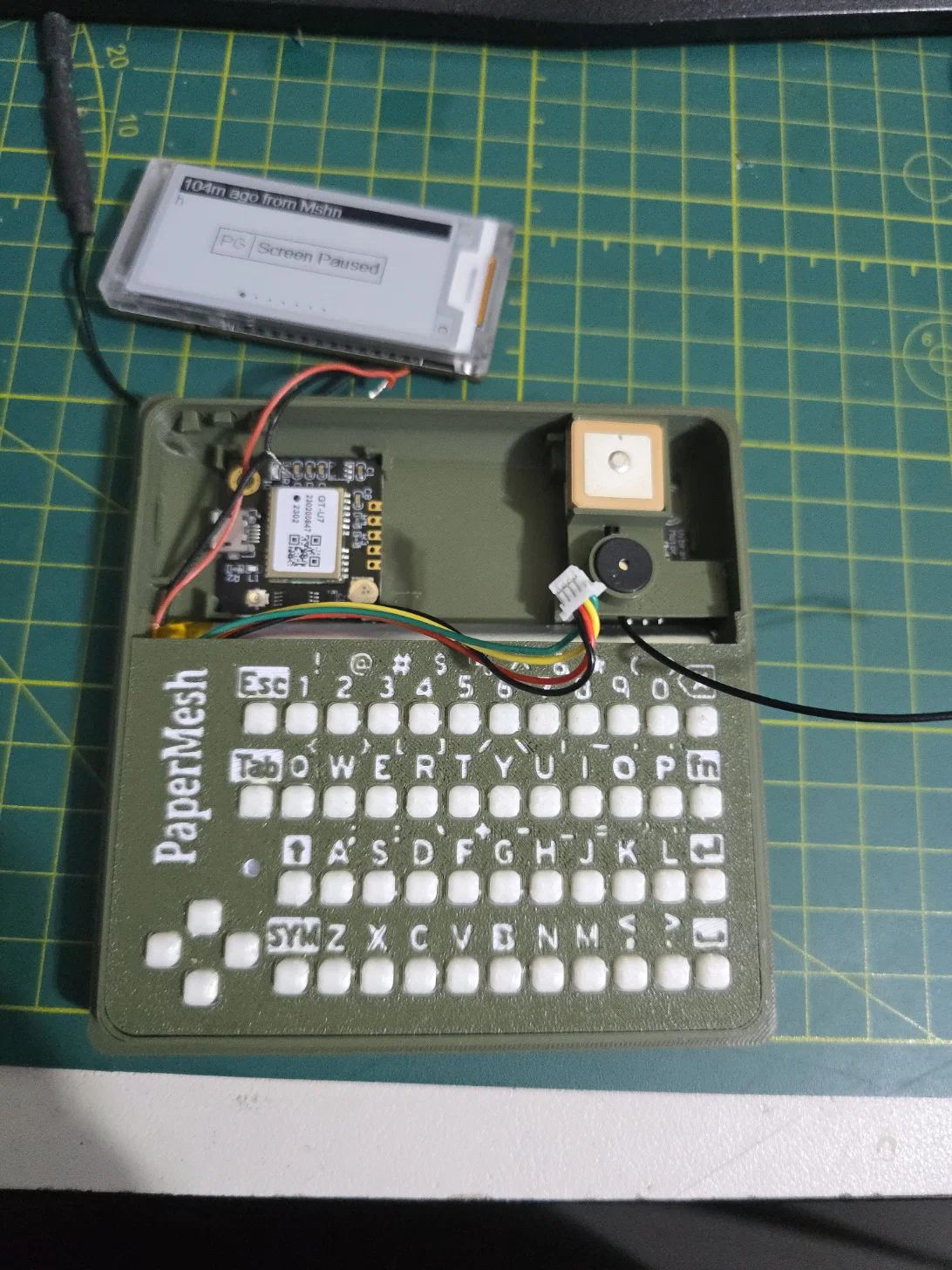

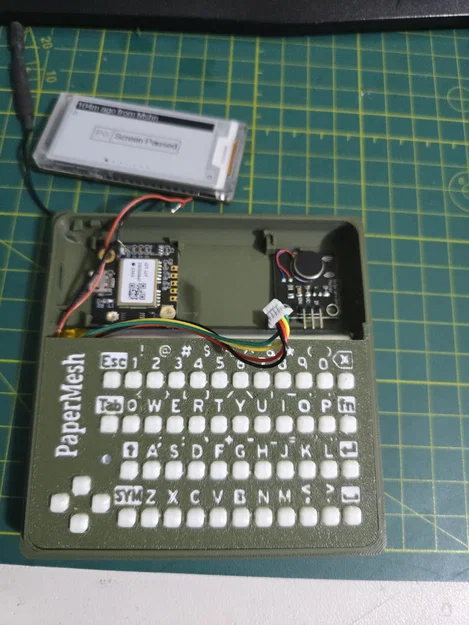

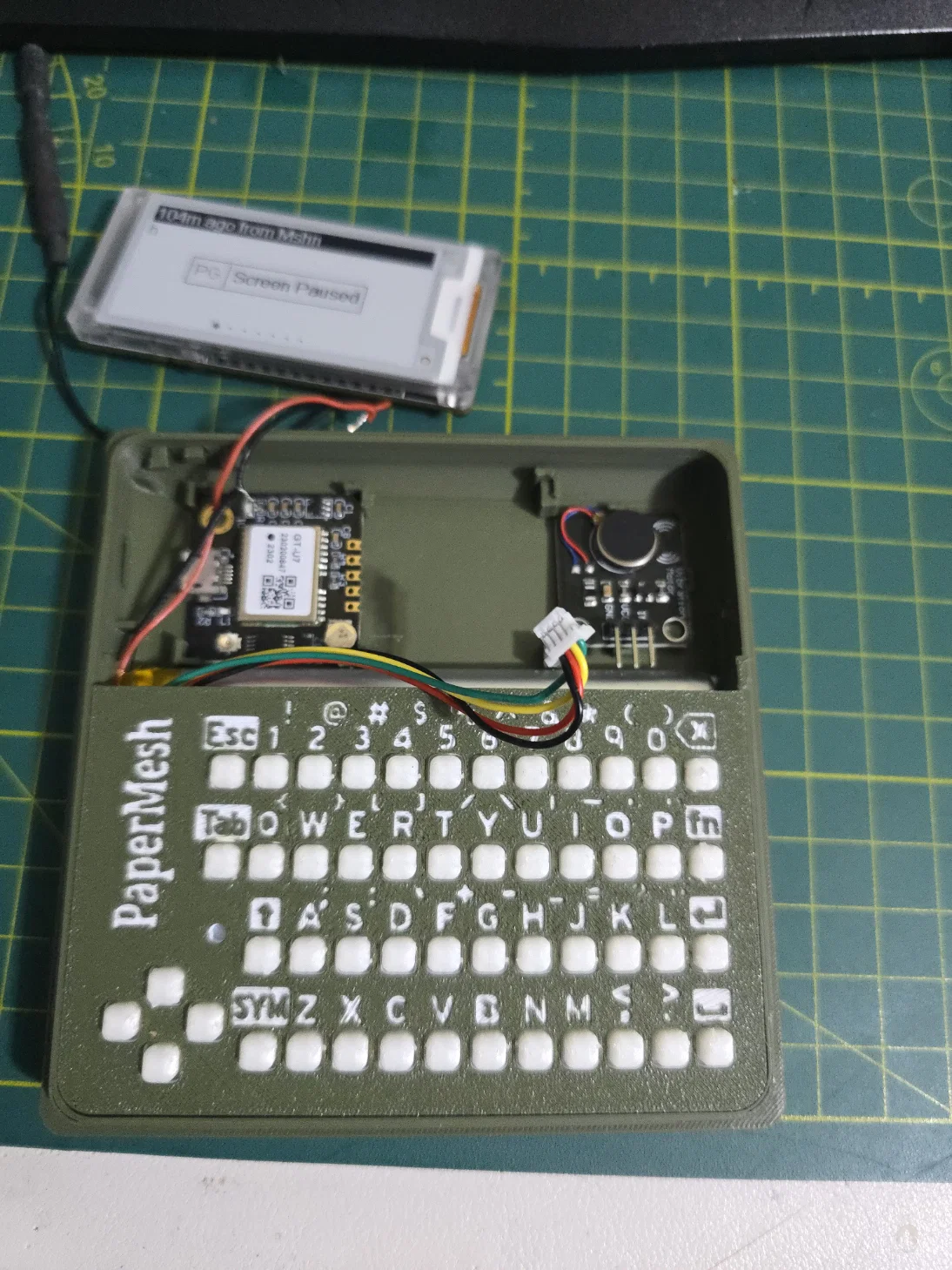

Khay bàn phím:

1. Để in chữ hai màu, bạn cần đổi sợi nhựa tại lớp kết thúc phần chữ trên khay bàn phím. Khi in khay, phải để mặt chữ úp xuống.
2. Lắp miếng che silicon vào khay bàn phím.
3. Hàn cáp I2C đi kèm vào CardKB.

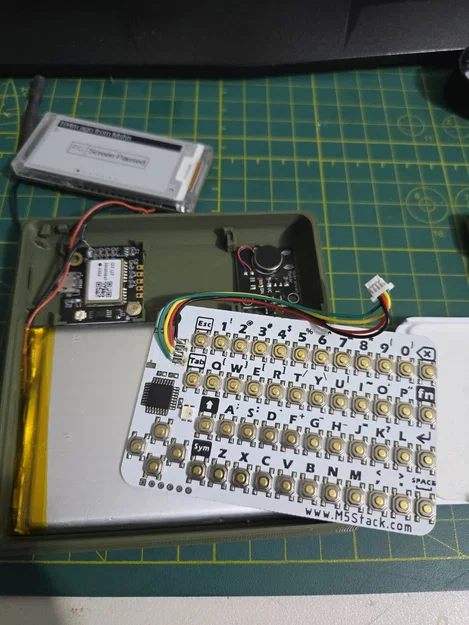

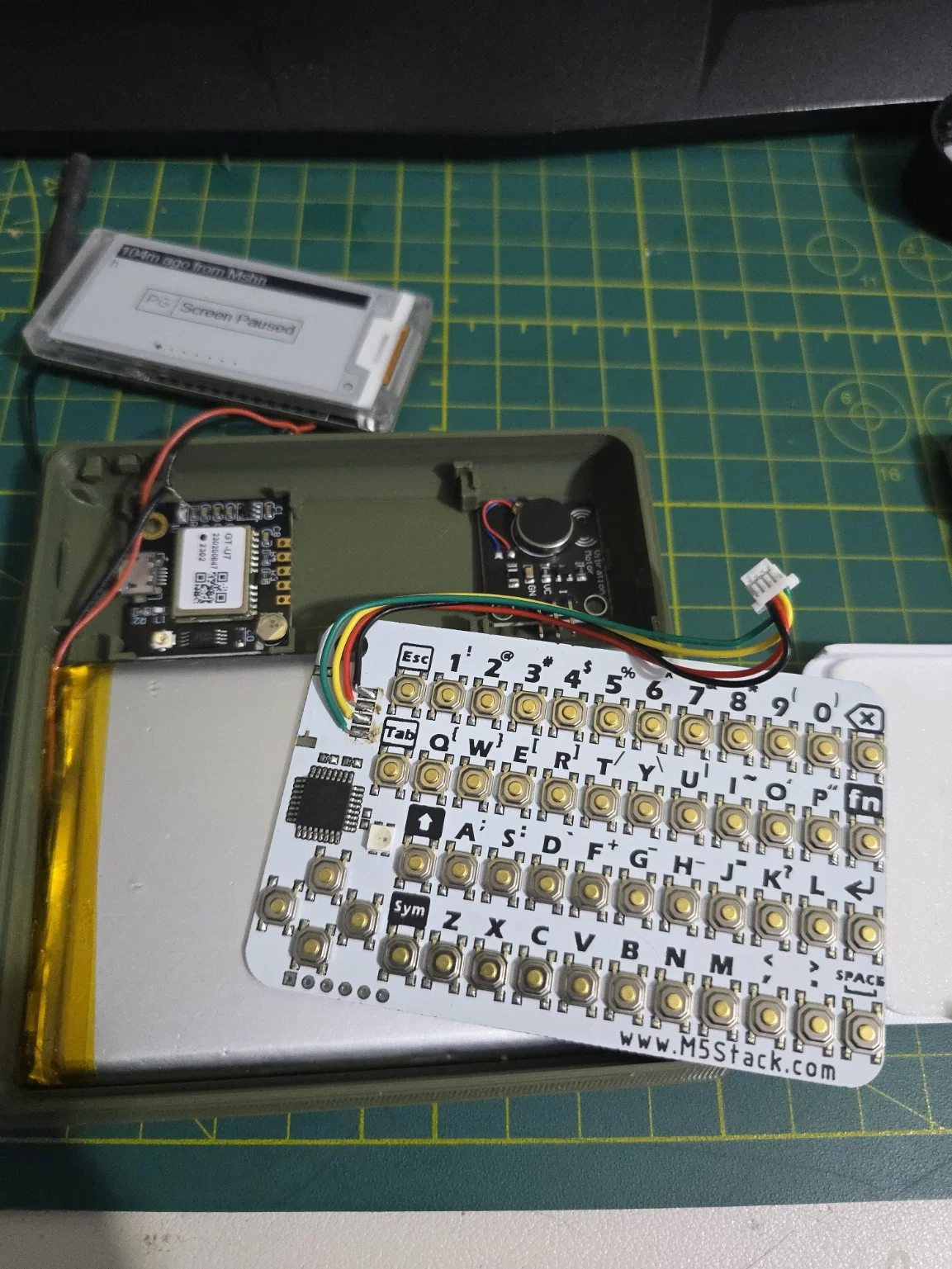

4. Trượt CardKB vào khay bàn phím.

Hướng dẫn phần điện tử:

Sẽ sớm cập nhật...
