Sửa chữa bộ mã hóa chuột Amiga 1000

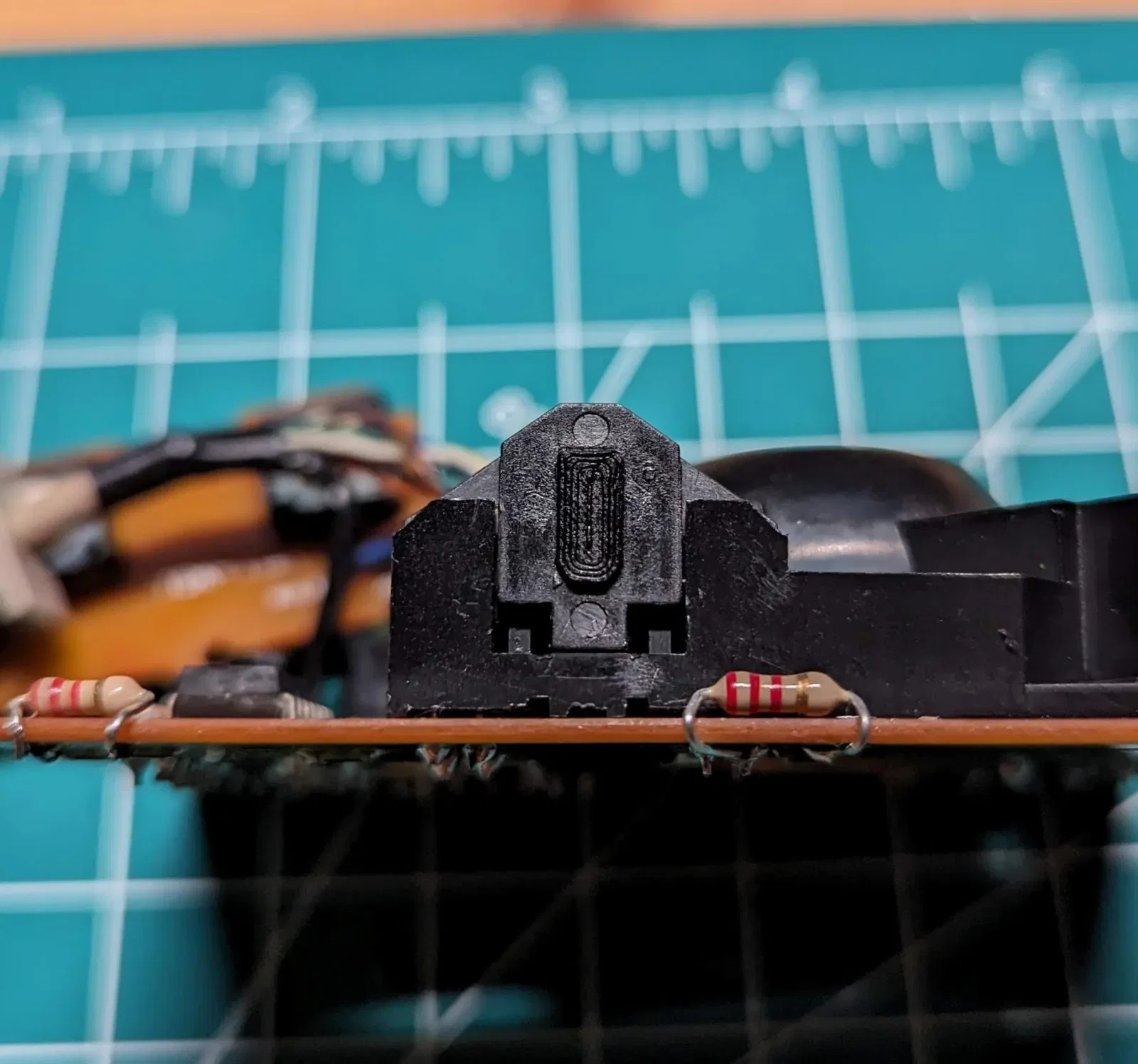

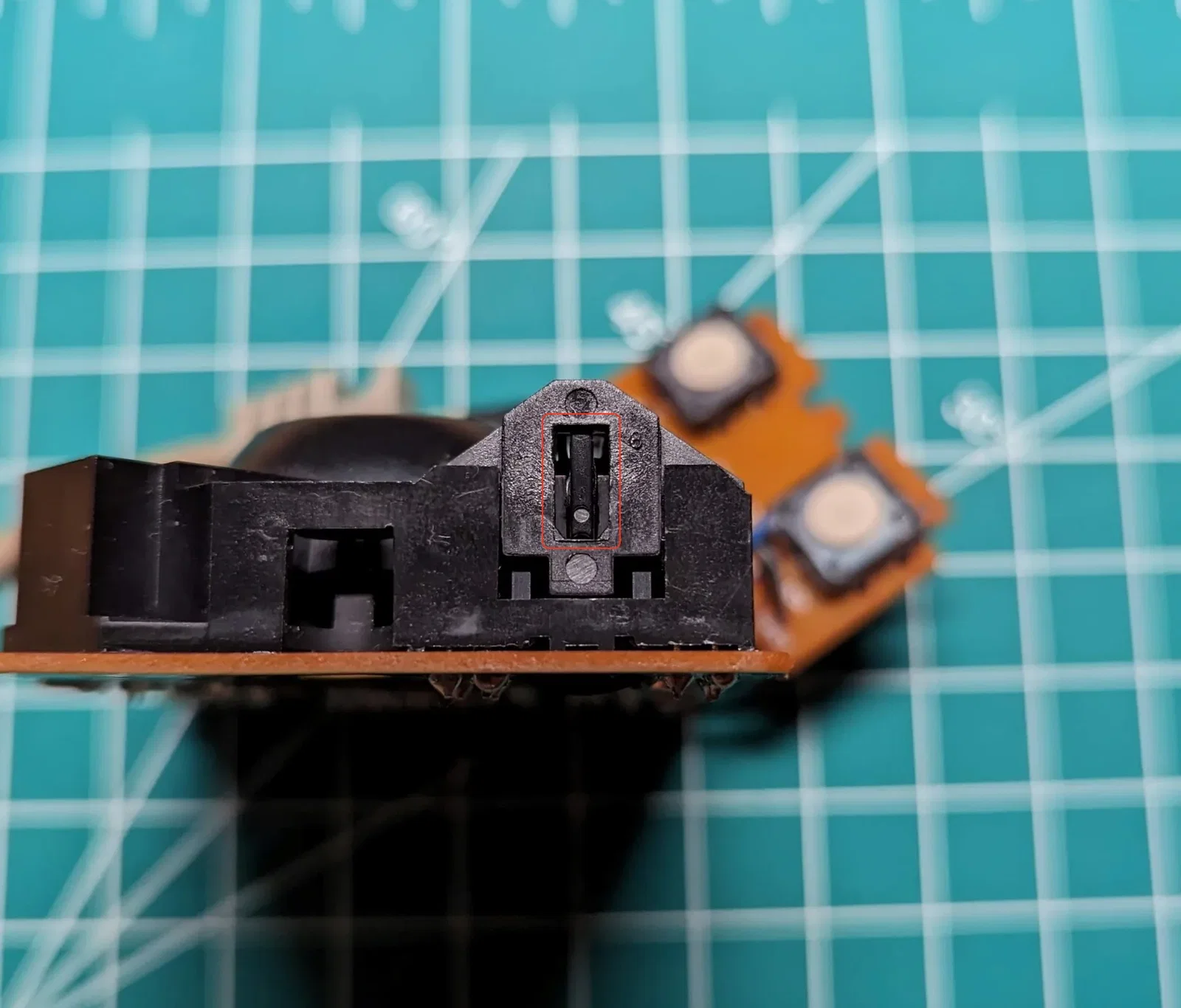

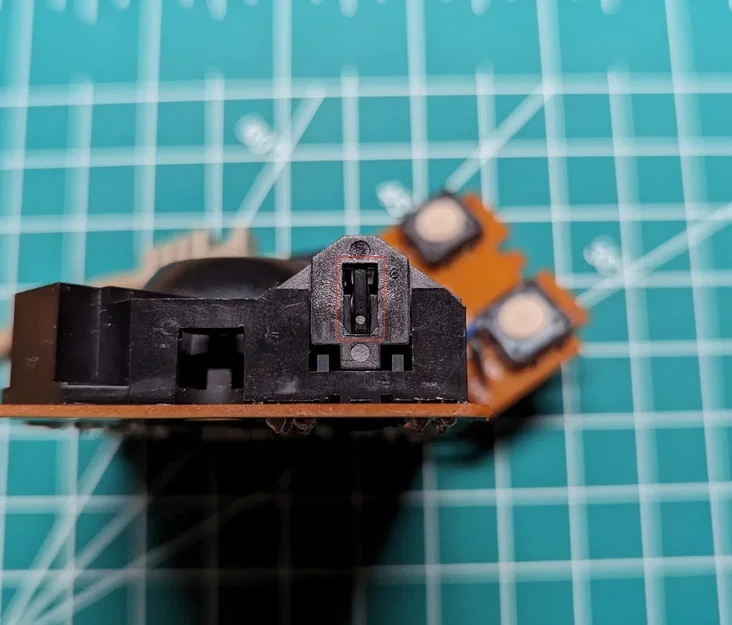

Cái tay nhỏ giữ một đầu của bánh mã hóa thẳng đứng trong chuột tank Amiga của tôi đã bị mất, khiến bánh mã hóa bị lệch chỗ. Khối nhỏ này được chèn vào bên cạnh của vỏ bánh mã hóa và ngăn trục nâng lên. Tôi không chụp được ảnh của bánh mã hóa bị hỏng, nhưng bức ảnh thứ hai cho thấy tay mà cái này thay thế.

Xin lưu ý rằng có nhiều mẫu chuột này, vì vậy cái này có thể không phù hợp với của bạn.

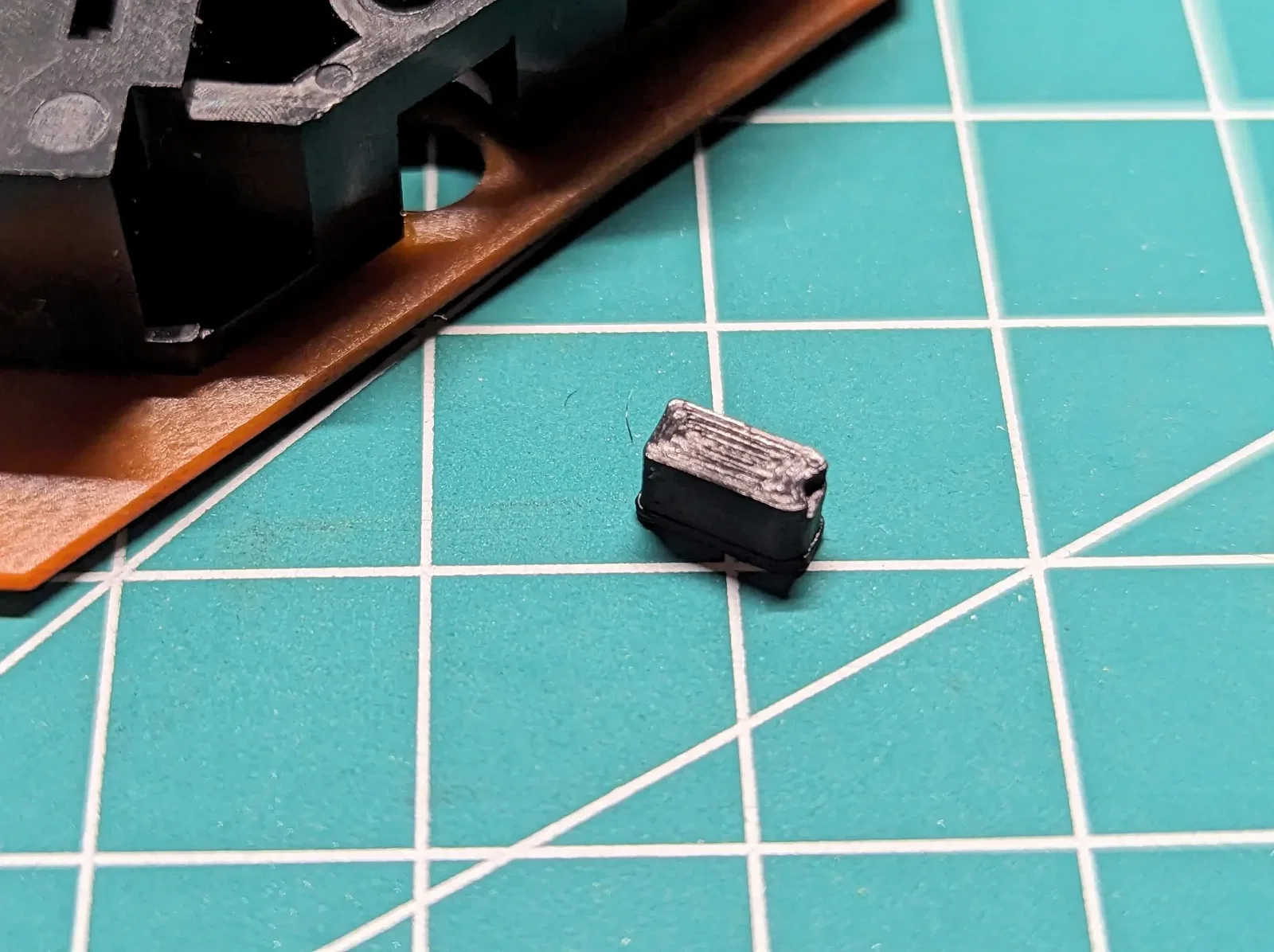

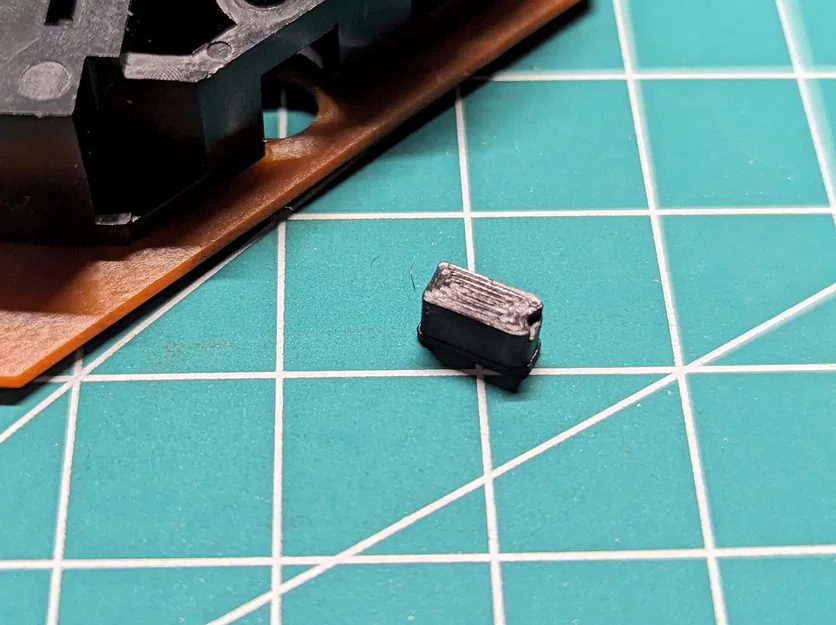

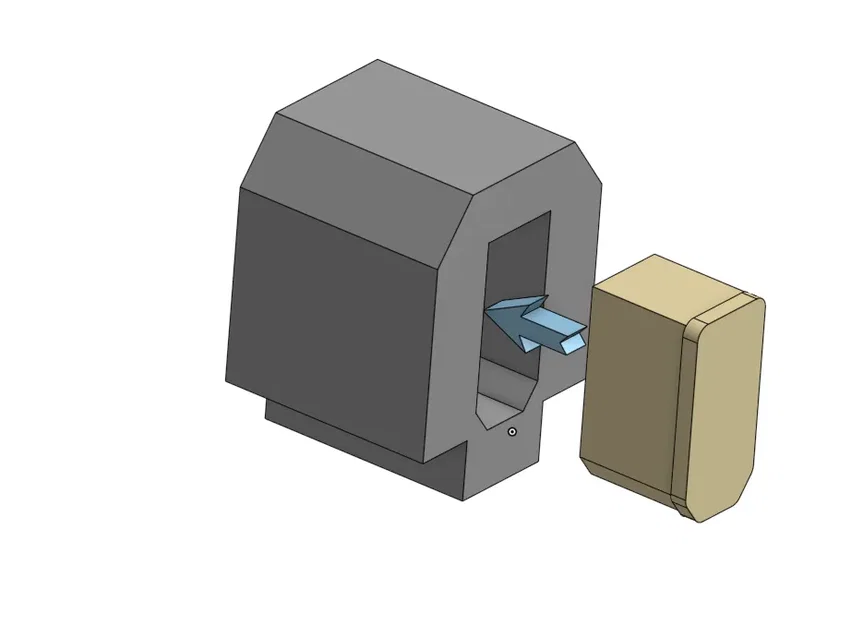

Khối này nên có độ vừa vặn đẹp để nó giữ nguyên vị trí. Một bên có một khe cắt bán nguyệt nhỏ ôm lấy trục. Quan trọng là khe cắt này không có bất kỳ cục bẩn hay dây nhợ nào. Bên này nên được chèn vào trước với khe cắt hướng xuống phía trục, và ngồi hoàn toàn.

Bạn có thể cần điều chỉnh tỷ lệ X và Y một chút. Tôi đã in cái này với chiều cao lớp 0.16mm bằng PLA. Vì phần này rất nhỏ, in một vài cái cùng lúc sẽ cho phép thời gian làm mát giữa các lớp nhiều hơn và có được phần chính xác hơn.
