Cữ chặn chống lệch (Zero Deflection Stop Block) cho rãnh T-Track
Mẫu cữ chặn (stop block) tùy chỉnh thông số, giúp cố định phôi cực kỳ chính xác cho các loại rãnh T-track. Thiết kế tối ưu cho dòng Kreg Trak, dễ dàng in ấn và lắp ráp bằng bu-lông lục giác 1/4" tiêu chuẩn.
Mô tả

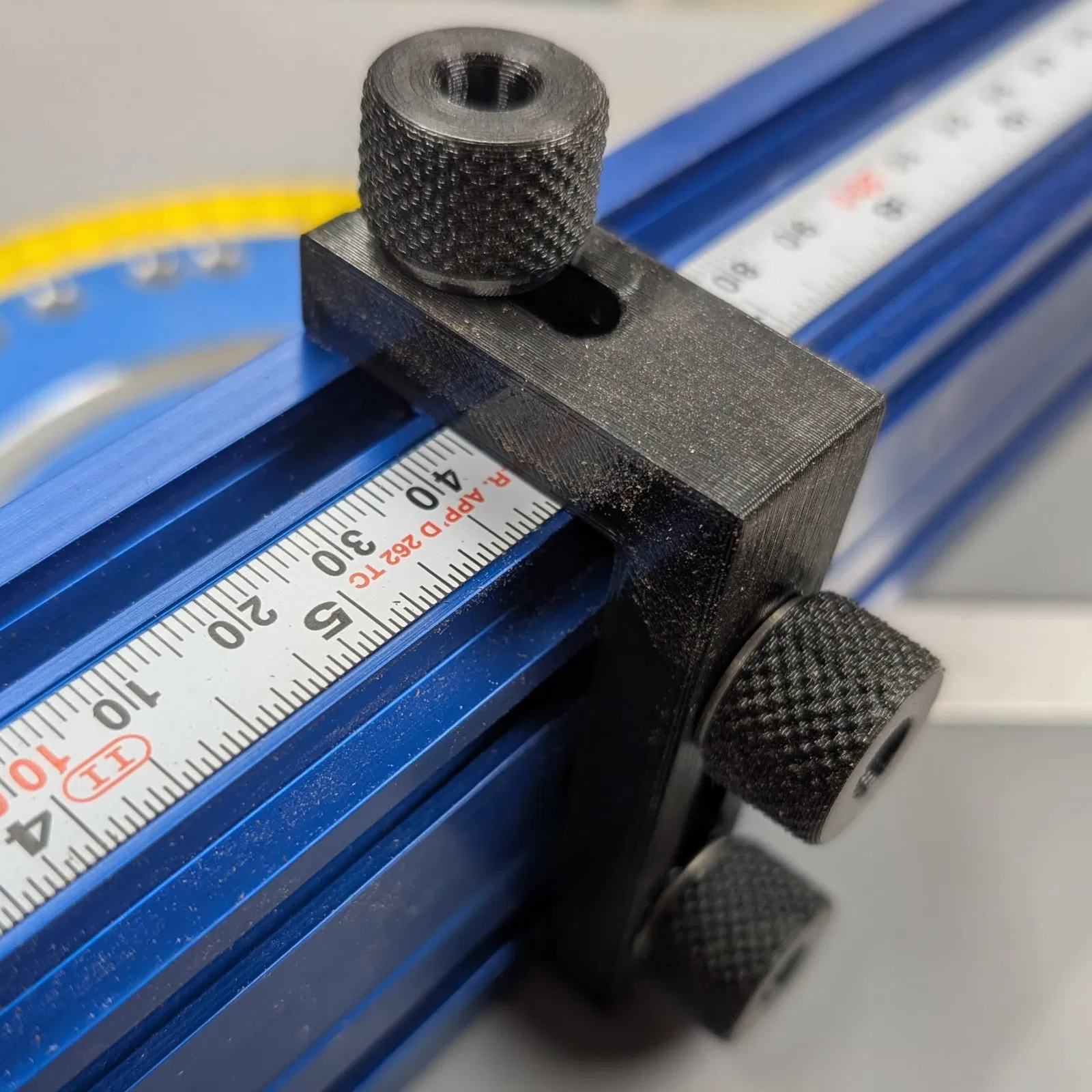

Đây là mẫu stop block (cữ chặn) có thể tùy chỉnh thông số cho các loại rãnh T-track. Các cài đặt mặc định được thiết kế cho Kreg Trak, sử dụng bu-lông 1/4", với kích thước cao 2-5/8" (66mm) và rộng 1-3/8" (35mm).

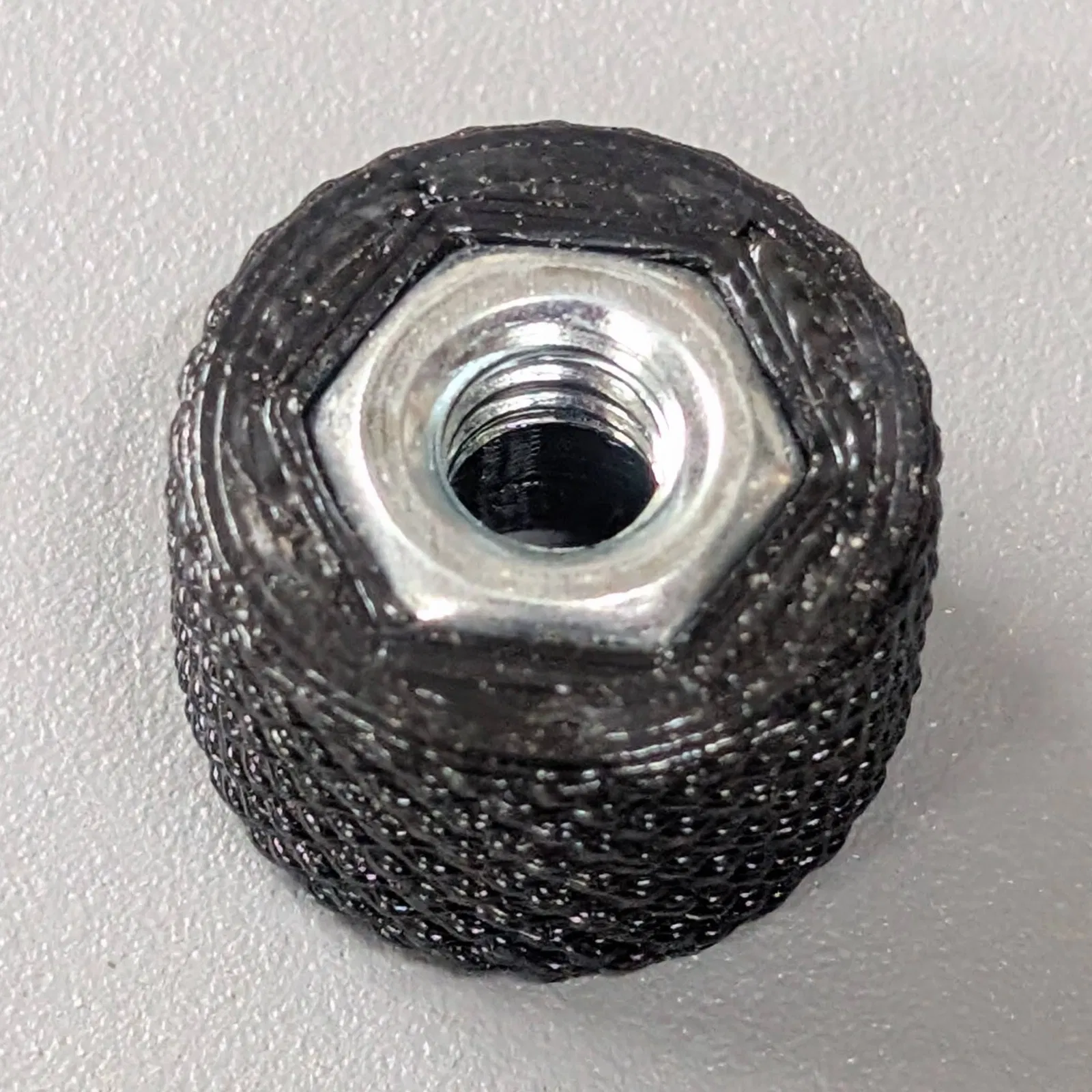

Phần núm vặn được thiết kế với dung sai rất khít để bạn có thể ép đai ốc (nut) vào bên trong. Bạn có thể dùng búa cao su để gõ nhẹ hoặc dùng bu-lông 1/4" để kéo đai ốc vào khớp.
Mình thường ưu tiên in các dụng cụ với 3 lớp vỏ (perimeter) và độ phủ (infill) 50%, nhưng bạn hoàn toàn có thể sử dụng các thiết lập in tiêu chuẩn.
Phần cứng cần chuẩn bị:
- 3x Bu-lông lục giác 1/4" (chiều dài tối thiểu 3/4")
- 3x Đai ốc lục giác 1/4"
- 3x Vòng đệm 1/4" (tùy chọn)

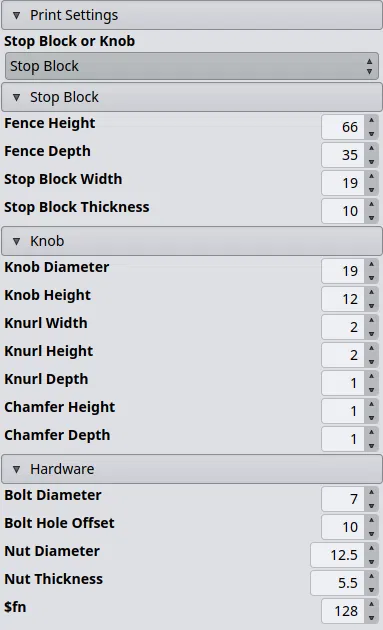

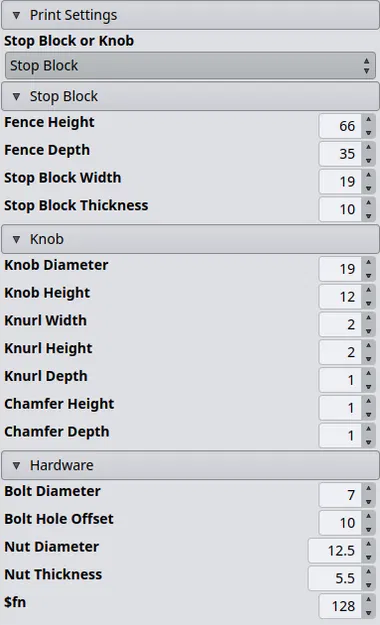

Mẫu này mang tính tham số (parametric), bạn có thể tùy chỉnh thông qua OpenSCAD để phù hợp nhất với loại thước chặn của mình.
