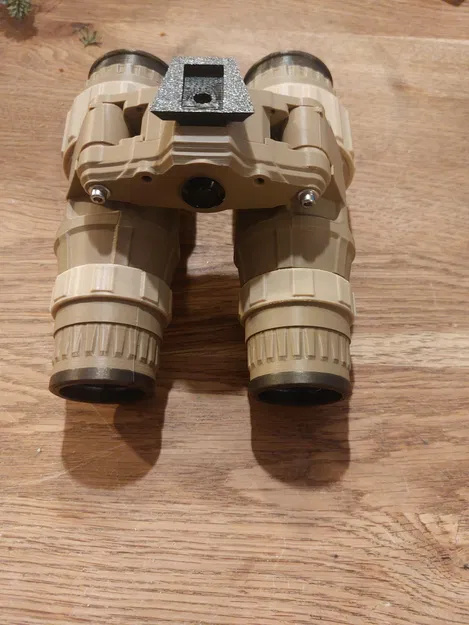

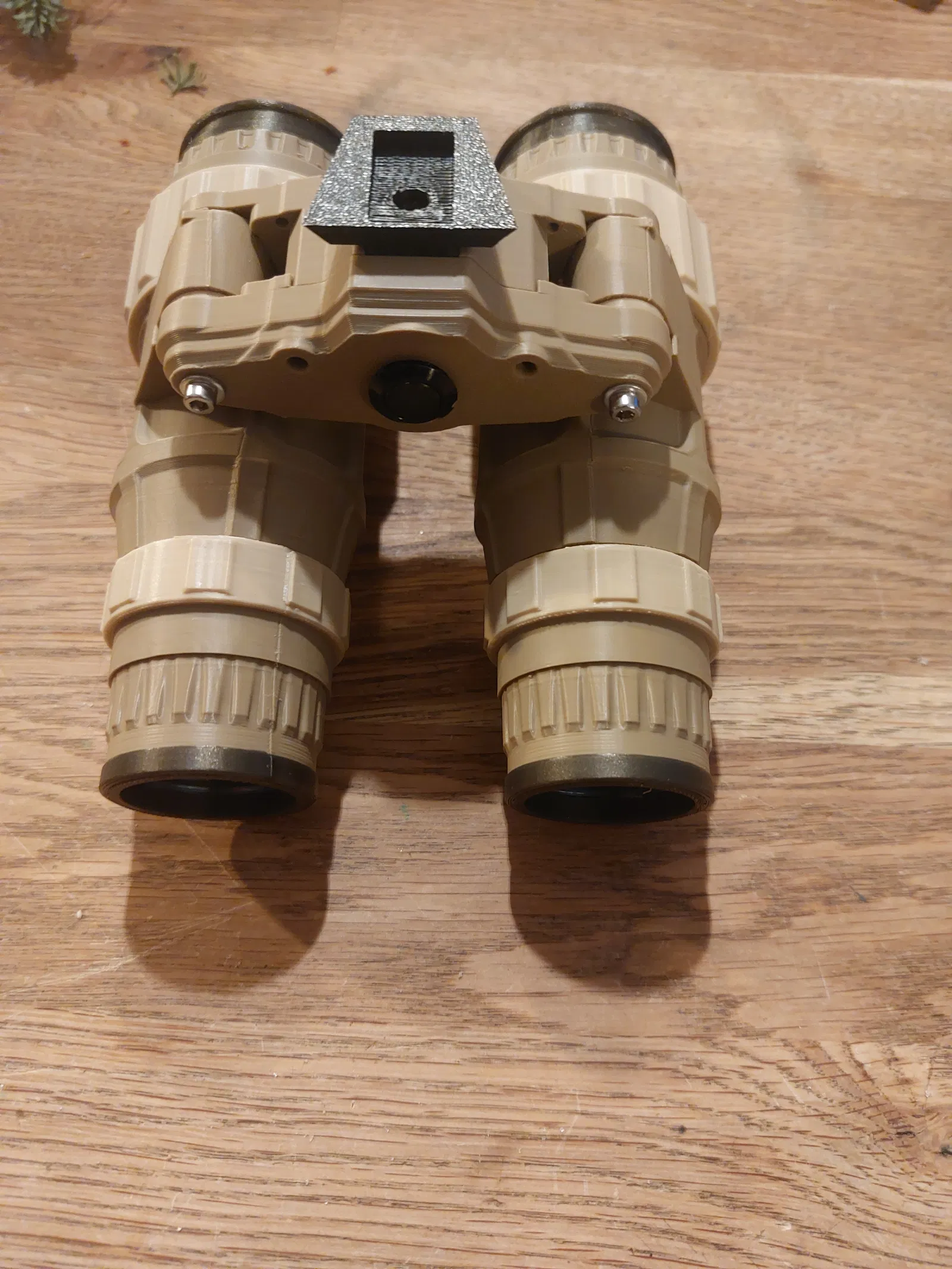

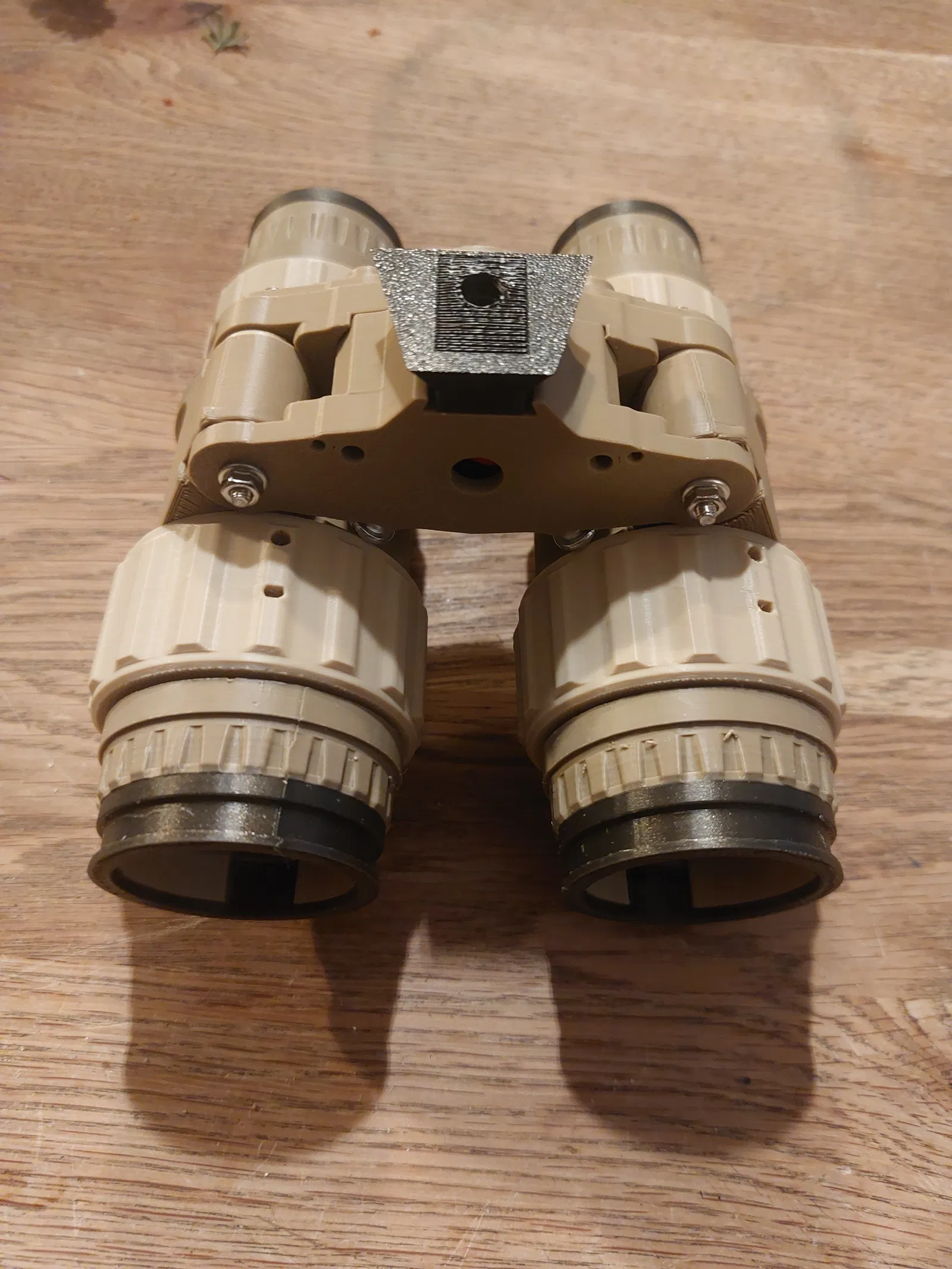

UF-NVG dựa trên nền tảng PVS-69 Alpha

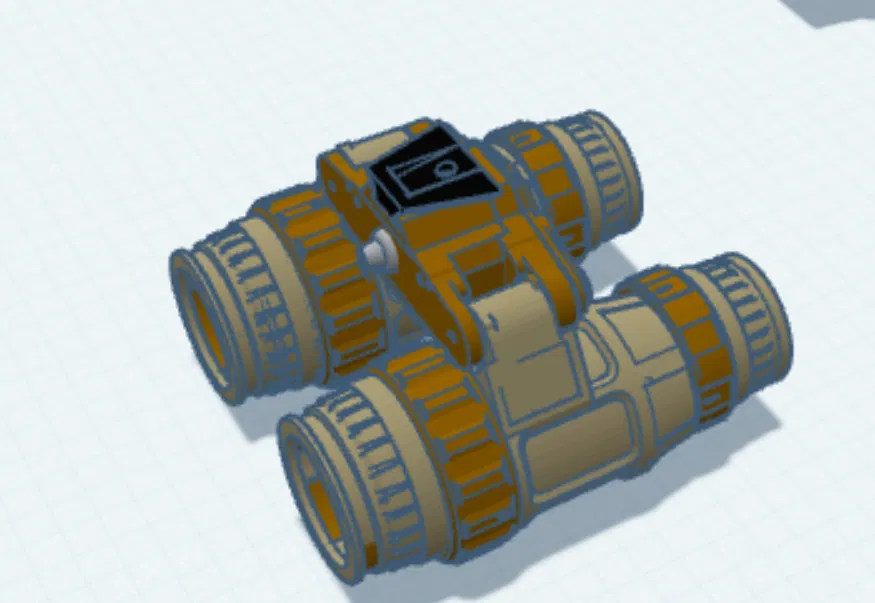

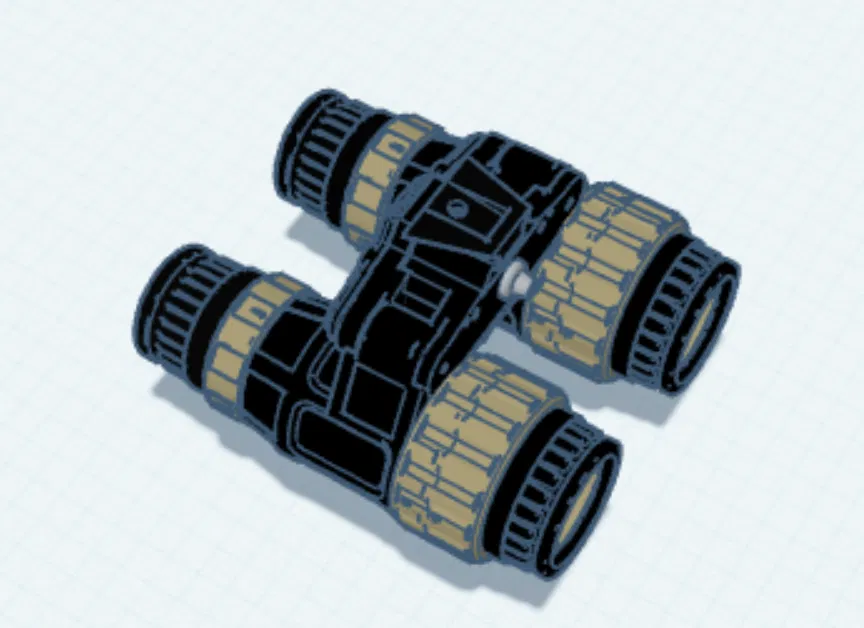

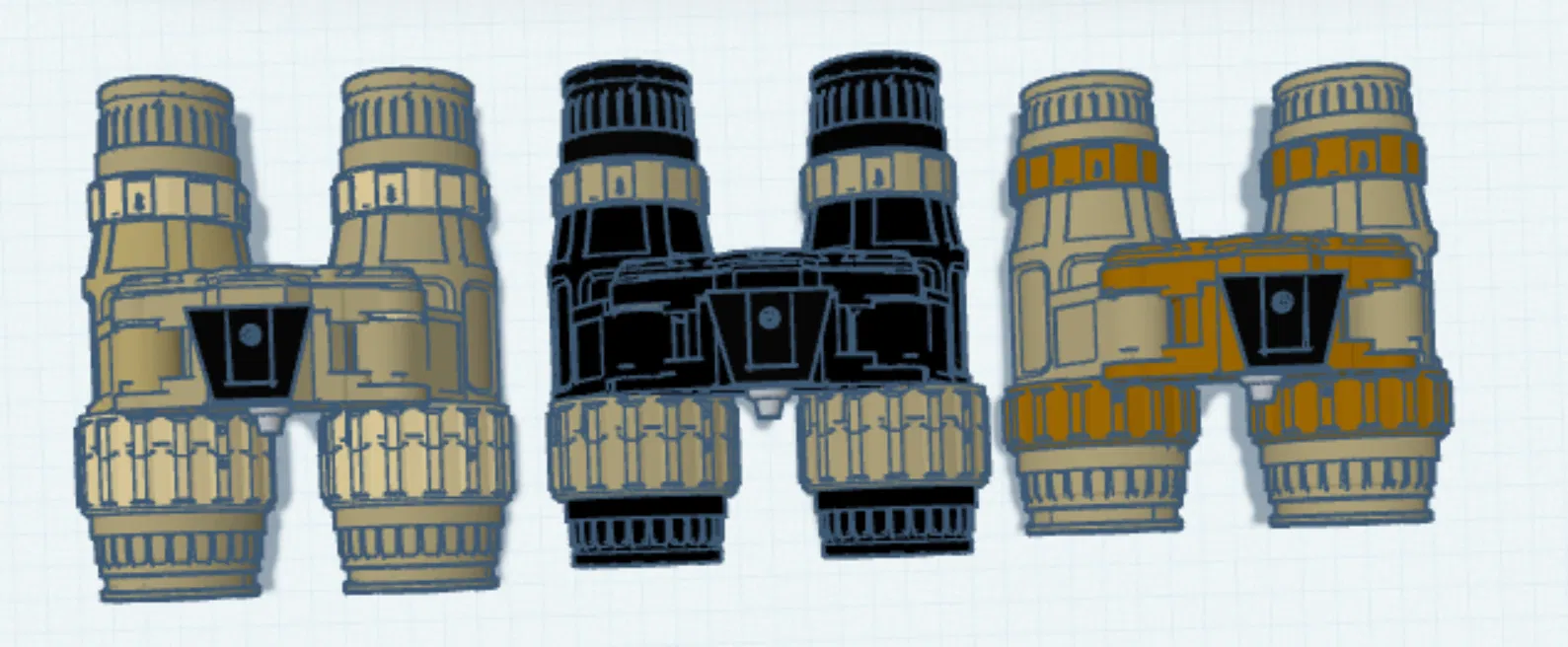

Mình đã lấy mẫu PVS-69 alpha cực kỳ hay ho làm nền tảng để hiện thực hóa một chiếc kính nhìn đêm (NVG) kỹ thuật số. Mục đích là để tập tành mod và thiết kế mô hình 3D, đồng thời học hỏi cách lập trình board ESP32.

Ý tưởng dự án đến với mình khi tình cờ thấy một dự án NVG kỹ thuật số hiện có nhưng không ưng ý với phần model của nó.

Các thành phần cơ bản gồm: 2x ESP32-Cam boards 2x Camera OV7725 với cáp 6 hoặc 9mm 2x Ống kính F1.0 Aperture M12 Mount Fixed Iris CCTV 4mm (tùy chọn) 2x Màn hình gc9a01 2x Thấu kính bifocal tiêu cự 34mmx40mm 1x Công tắc 1x Cáp USB cũ (để cấp nguồn) 1x Sạc dự phòng 4x Đai ốc M3x40mm cùng long đền và ốc

Phần còn lại được hướng dẫn khá chi tiết ở đây: https://www.youtube.com/watch?app=desktop&v=3uduThK-Cdc&t=0s https://discord.gg/CEYqERAC

Tại đó các bạn sẽ tìm thấy các file bin cho ESP32, danh sách linh kiện và cộng đồng đang thảo luận rất sôi nổi.

Dự án của mình vẫn chưa hoàn thiện và sẽ được cập nhật liên tục, nhớ ghé qua kiểm tra thường xuyên nhé.

• “Tubes +” giờ đã có các thanh định vị cho màn hình để lắp đặt chuẩn hơn.
• “Linsenhalter+Konter v2” được thiết kế để đặt thấu kính sâu/gần màn hình hơn (do dùng thấu kính tiêu cự 40mm nên cần khoảng cách 40mm từ màn hình đến thấu kính – bản V1 dành cho thấu kính 45mm nhưng bị mờ ở các cạnh, nên mình đã chuyển sang loại 40mm).
• Ống kính CCTV 4mm F1.0 gắn trước camera giúp mở rộng trường nhìn. Mình sẽ sớm tạo thêm giá đỡ camera chỉ dùng riêng cho module OV7725.
• Phiên bản V3 đang được thực hiện, cấu trúc thấu kính sẽ ngắn gọn hơn rất nhiều.
• Giá đỡ thấu kính và phần trước v3 đã xong. Để làm ngắn hơn, cần không gian bên trong ống cho phần đuôi của ống kính M12. Các bạn có thể thực hiện bằng cách cẩn thận cắt/dũa bớt anten wifi trên board ESP.

Link linh kiện

Kính bảo vệ Kính bảo vệ camera: https://taschengelddieb.de/acrylic-bases-round-30-mm-clear Kính lọc xanh/bảo vệ màn hình: https://taschengelddieb.de/Acrylic-Bases-Round-40-mm-CLEAR-BLUE Công tắc: https://www.amazon.de/gp/product/B0CLG7C9PF/ref=ox_sc_saved_title_4?smid=A1DBC97EH2O973&psc=1 Thấu kính 34x40mm: https://www.amazon.de/gp/product/B0791XNZ2M/ref=ox_sc_saved_title_2?smid=A377Z8NE9XHCBB&psc=1

Thông số in

In trên máy Ender 3 V3 SE với Nebula pad PLA+ (ngoại trừ "Kabeltülle" - phần này vui lòng in bằng TPU) Nhiệt độ bàn in: 65°C Nhiệt độ đầu in: 230°C Tốc độ: 200mm/s Chiều cao lớp in: 0.2mm 3 vách và 3 lớp bề mặt trên/dưới Infill: 10% gyroid (đã đủ dùng, nhưng bạn cứ thoải mái tăng thêm nếu muốn)
