Tay cầm trợ giúp có nam châm dùng cho việc hàn

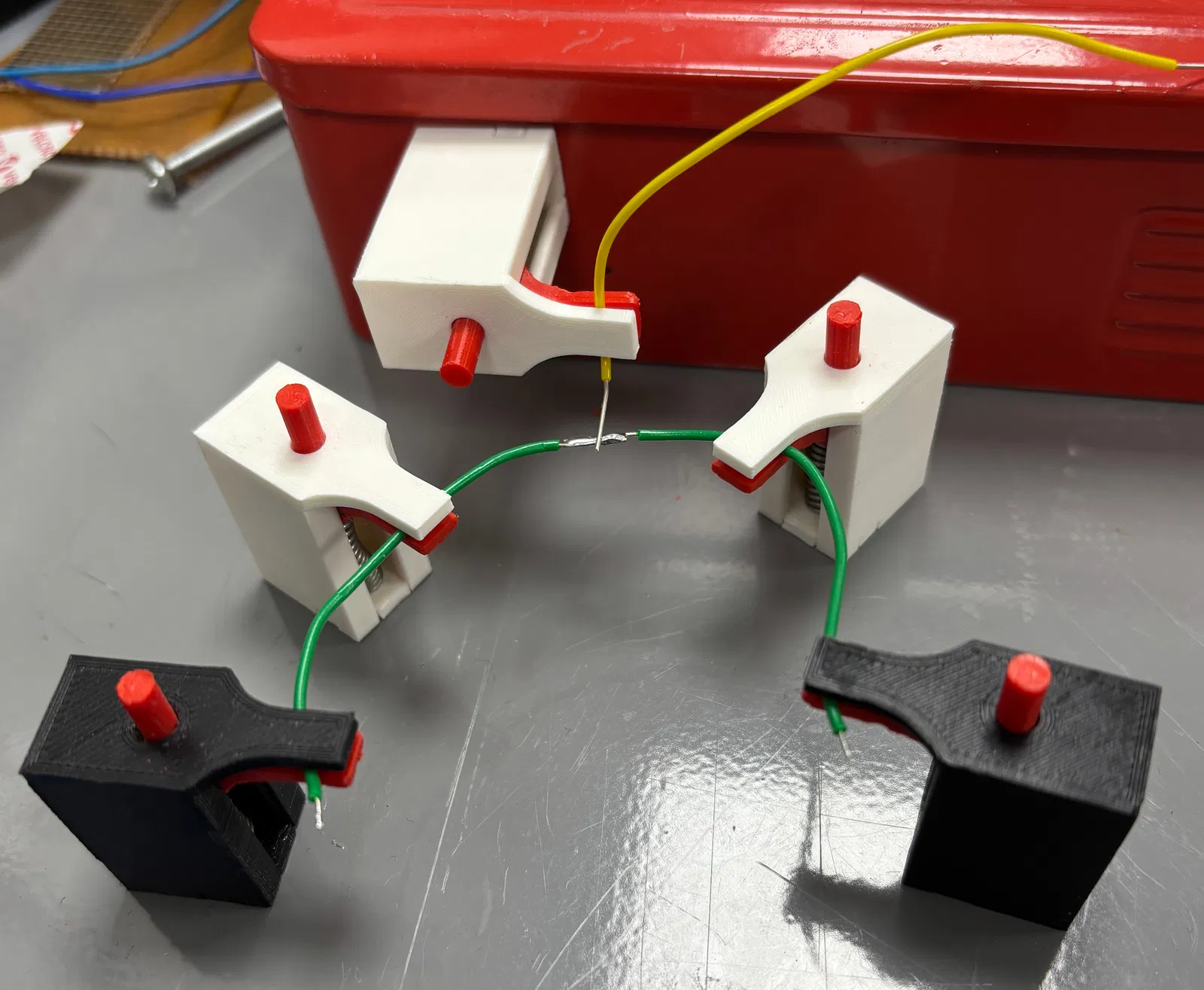

Đây là những thiết bị nhỏ gọn giúp giữ dây điện cố định khi hàn. Bạn có thể gắn thêm nam châm để cố định chúng lên bề mặt kim loại ở nhiều góc độ khác nhau.

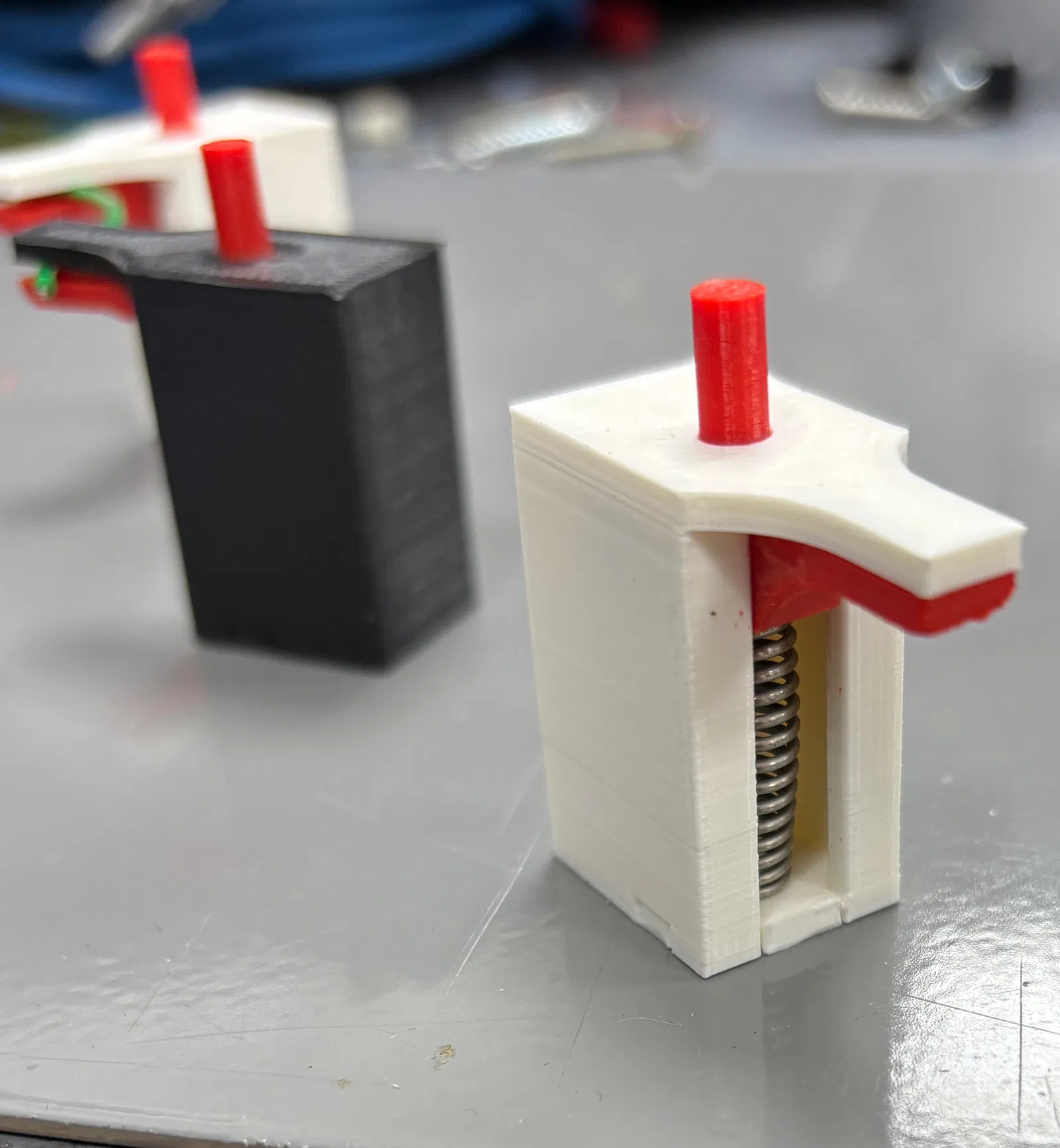

Để lắp ráp mô hình này, ngoài ba chi tiết in 3D, bạn cần có một lò xo đường kính từ 5 đến 6mm, chiều dài khoảng 30mm. Lò xo dài hơn sẽ tăng lực kẹp, trong khi lò xo ngắn hơn giúp việc mở ngàm dễ dàng hơn. Mình đã sử dụng lò xo thép không gỉ kích thước 38.5mm x 5.63mm từ RS, mã sản phẩm 821-374 và cắt ngắn lại còn khoảng 30mm.

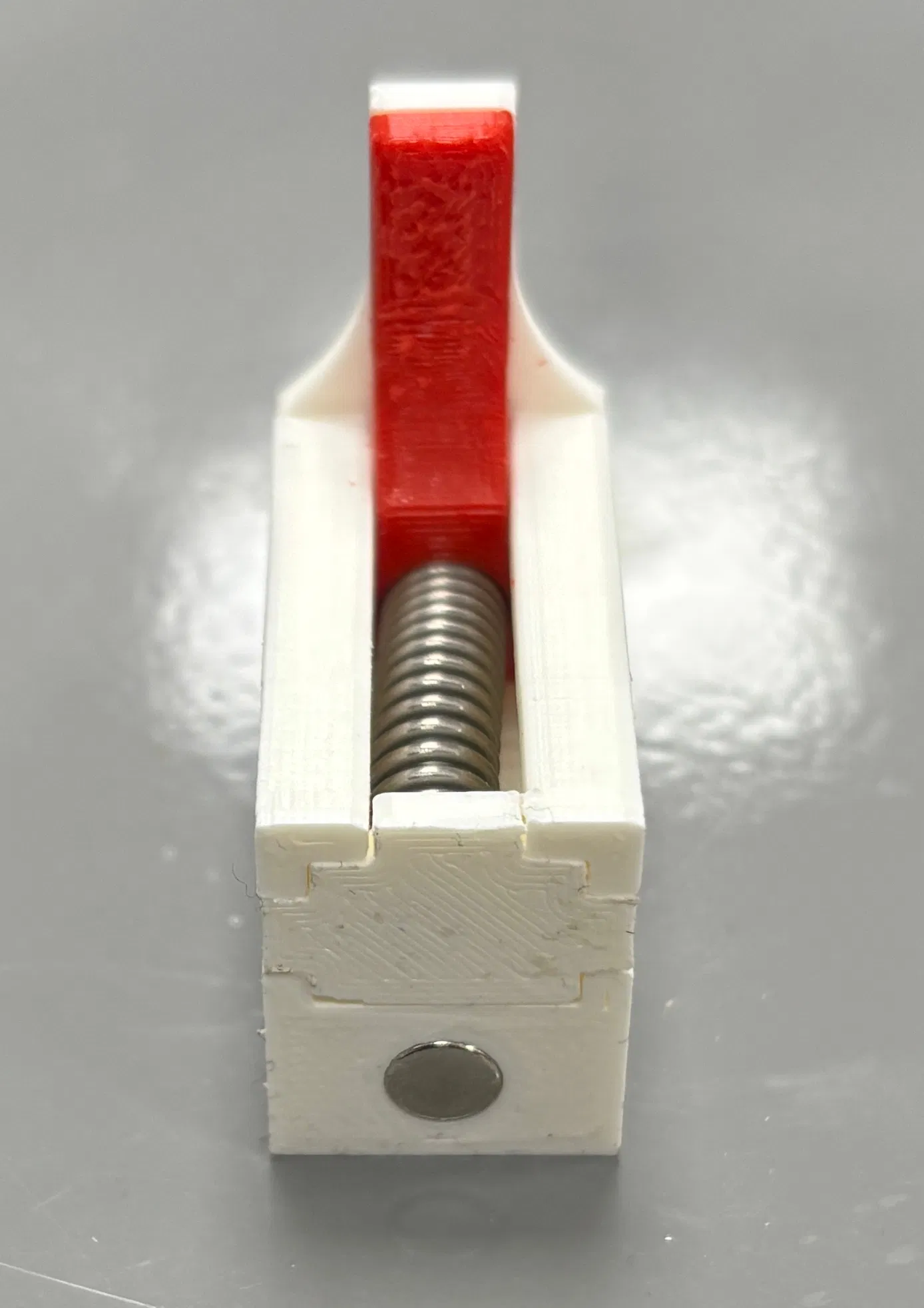

Ở phần đế có một hốc nhỏ dành cho nam châm đường kính 5mm x dài 5mm để giữ thiết bị trên bề mặt thép. Nam châm này có thể ấn vào và sẽ tự giữ chặt.

Phần đế giữ lò xo có thể khớp vào vị trí và chịu được lực nhấn nhẹ khi bấm nút, rất tiện cho việc kiểm tra. Khi đã lắp ráp hoàn chỉnh theo ý muốn, mình khuyên bạn nên chấm thêm một ít keo 502 để cố định chắc chắn hơn.

Hướng dẫn in:

• In thân thiết bị lộn ngược với phần lưỡi hướng xuống bàn in và hốc chính hướng lên trên.
• In tay đòn chuyển động ở vị trí chuẩn, với phần nút bấm hướng ra xa khỏi bàn in.
• In nắp đế với phần nón giữ lò xo hướng lên trên, đối diện với bàn in.
